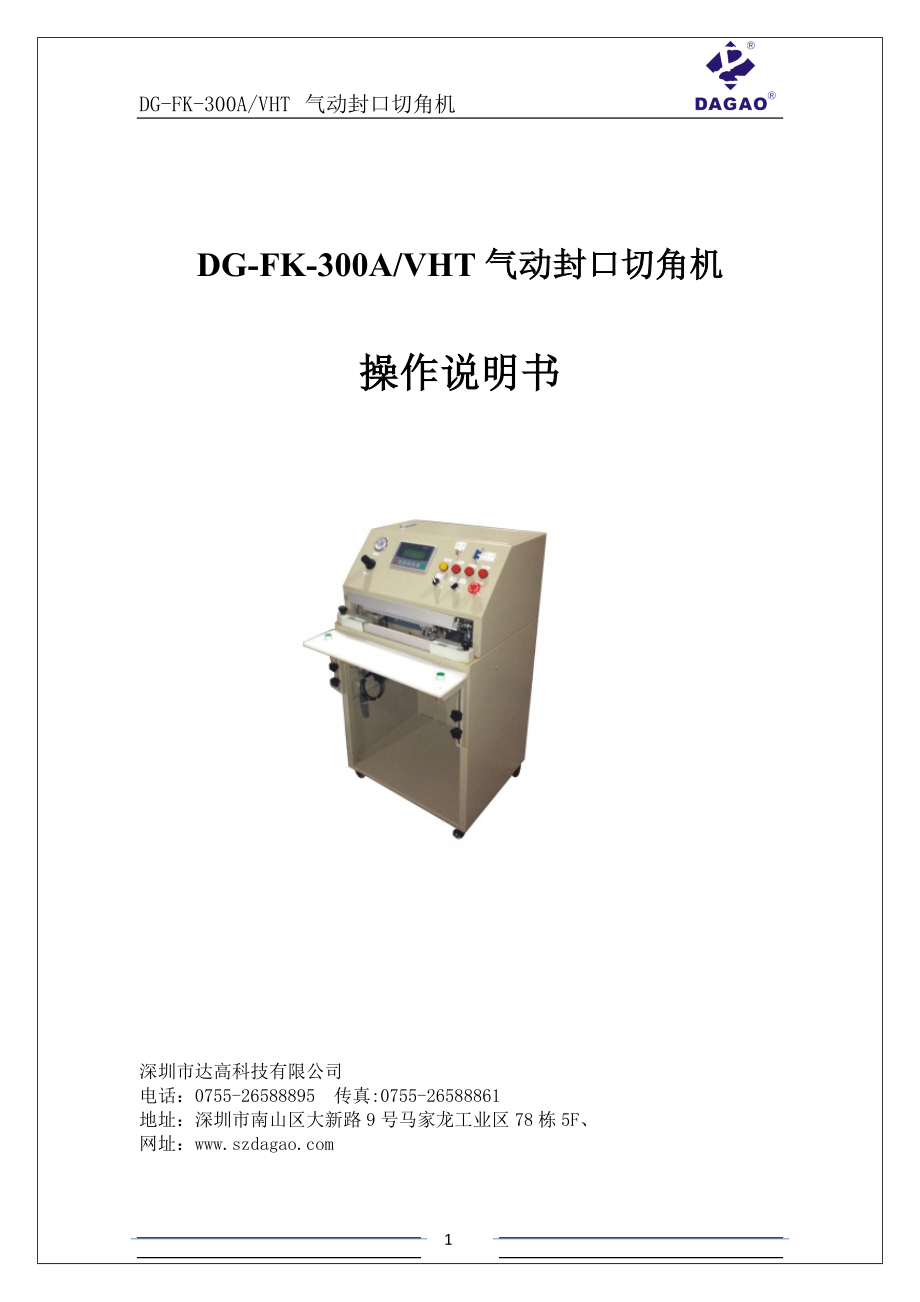

DG-FK-300A/VHT 气动封口切角机 DG-FK-300A/VHT气动封口切角机操作说明书深圳市达高科技有限公司：0755-26588895 :0755-26588861地址：深圳市南山区大新路9号马家龙工业区78栋5F、网址：序 言感谢您购买DAGAO气动封口切角机：本手册就其基本结构、使用方法及操作注意事项加以说明，以利于安全、正确地使用机器，并提高机器的使用寿命，请在使用机器前详细阅读此手册，请确保把手册交到最终用户手中，如果因技术更新导致本手册内容有所变动，恕不另行通知DG-FK系列封口机是以POF、PP、PVC主要材料，对各类塑料袋进行封口的机器本机结构简单，操作方便，易于维修，广泛使用于各行各业，达到美观、高效的理想效果 安 全 事 项.1 操作本机台前，操作员必须详细阅读使用操作说明；.2 操作人员在操作本机时，不得将身体部位置于机器运动部位；.3 维修人员在维修保养前亦必须在进行详细阅读本使用操作说明；.4 正常保养或维修时，请务必关闭电源、气源，以策安全；.5 非经受训炼过之人员，请勿随意靠近或触碰本机器。
目录一、本机特性…………………………………………………………4二、机械操作流程……………………………………………………5三、气动封口切角机的电路图………………………………………5四、气动封口切角机的故障处理及维护……………………………6一、 本机特性 本机是封口机功能的系列产品，单机操作，封口线笔直，减轻劳动力，自动收集废料，经济而又高效，是较为理想的封箱设备，主要参数如下：封口线长度：300mm机械尺寸：L650*W670*H1040mm电压：220V台面高度：730mm封口速度：0.1-0.2秒/次净重：60KG封口形式：脚或手微点按纽即可封口，也可转换设置自动封口余料清除装置：采用智能封切余料自动进入垃圾桶整机外观：采用圆润外观，无棱角以免伤害操作人员二、 机器操作流程 打开电源，插上气压源（5KG）→扭开封口开关→扭开吸余料开关 →扭开急停开关→踩脚踏开关试封→点开菜单根据收缩膜材质设置温度→根据操作熟练程度设定封口速度→进入正常操作→先切长边再切长边的两个角 →然后封切另两个余角三、气动封口机的电路图四、气动封口机的故障处理及维护1. 发热丝没有温度自查方法： 按行程开关，X7 指示灯亮，Y4 指示灯亮。
J5 继电器工作，说明 PLC 输入、输出及 24V 电源正常如无温度输出，用万用表测量整流板有没有交流 14V 入， 检查小变压器，如果有交流 14V, 测量有没有 12V 直流输出，检查整流板，有 12V 检查 J5 继电器触点或继电器座是否接触不良如果 J5 触点或座坏了，固态继电器是没有 12V 的，封口就没有温度出 J5 继电器不工作，先断开 X7 线，然后用一根线短接 COM,X7 两点看PLC X7 指示灯时候亮，如果亮说明行程开关、转换开关接触不良，有 220V入 PLC短接 COM,X7 指示灯不亮，此时 PLC 可能损坏，当输入指示灯亮，看 Y4 输出指示灯如果亮，但 J5 继电器不工作，就看 24V 电源是否正常，如果正常，说明 PLC 有问题反之 24V 电源，J5 继电器或继电器座有问题2. 气动常见问题： 滑台气缸不工作： ①、首先检查有没有气源 ②、再检查 PLC，Y0 灯是否亮 ③、Y0 灯亮:检查气阀是否有 DV24V 电压输出，如果有电压输出，电磁阀有问题如果没有电压输出，继电器或继电器座有问题④、Y0 灯不亮:检查启动开关，启动开关正常是处于常开状态，启动开关正常时 X0 灯不亮，那就是 PLC 问题。
3. 手指气缸不工作： ①、首先检查接近开关 2 灯是否亮，不亮时应更换 ②、再检查 PLC，Y1 灯是否亮 ③、Y1 灯亮:检查气阀是否有 DV24V 电压输出，如果有电压输出，电磁阀有问题如果没有电压输出，继电器或继电器座有问题 ④、如果 Y1 灯不亮，检查接近开关 2 是否正常工作接近开关 2 正常时X2 灯不亮，那就是 PLC 问题 ⑤、夹料不动作，检查手指气缸轴向是否有偏位，偏位时应调整 ⑥、夹了料之后滑动气缸不复位：检查接近开关 4 是否正常4、摆动气缸不工作：①、检查接近开关 1 是否正常②、检查 PLCY2 灯是否亮③、Y2 灯亮:检查气阀是否有 DV24V 电压输出，如果有电压输出，电磁阀有问题如果没有电压输出，继电器或继电器座有问题④、Y2 不亮：检查接近开关 1 是否正常接近开关 1 正常而 X1 灯不亮，PLC 有问题5、压合气缸不工作：①、脚踏开关是否正常②、检查 PLCY3 灯是否亮③、Y3 灯亮:检查气阀是否有 DV24V 电压输出，如果有电压输出，电磁阀有问题如果没有电压输出，继电器或继电器座有问题④、Y3 不亮：检查脚踏开关，开关正常时 X6 灯不亮，PLC 有问题。
注意：压合气缸必须左右气缸动作一致，如发现左右气缸上下动作不同步应通过调节气缸上的调节阀，调至两气缸上下动作同步6、上升或下压封口时噪音过大，请调节气缸的节流阀，上面的调上升速度及音量，下面的调下压的速度及音量，逆时针方向为小（慢），顺时针方向为大（快）7、整体噪音大，则粗调操作面板的气压调节阀，（4KG~4.5KG 左右）。
