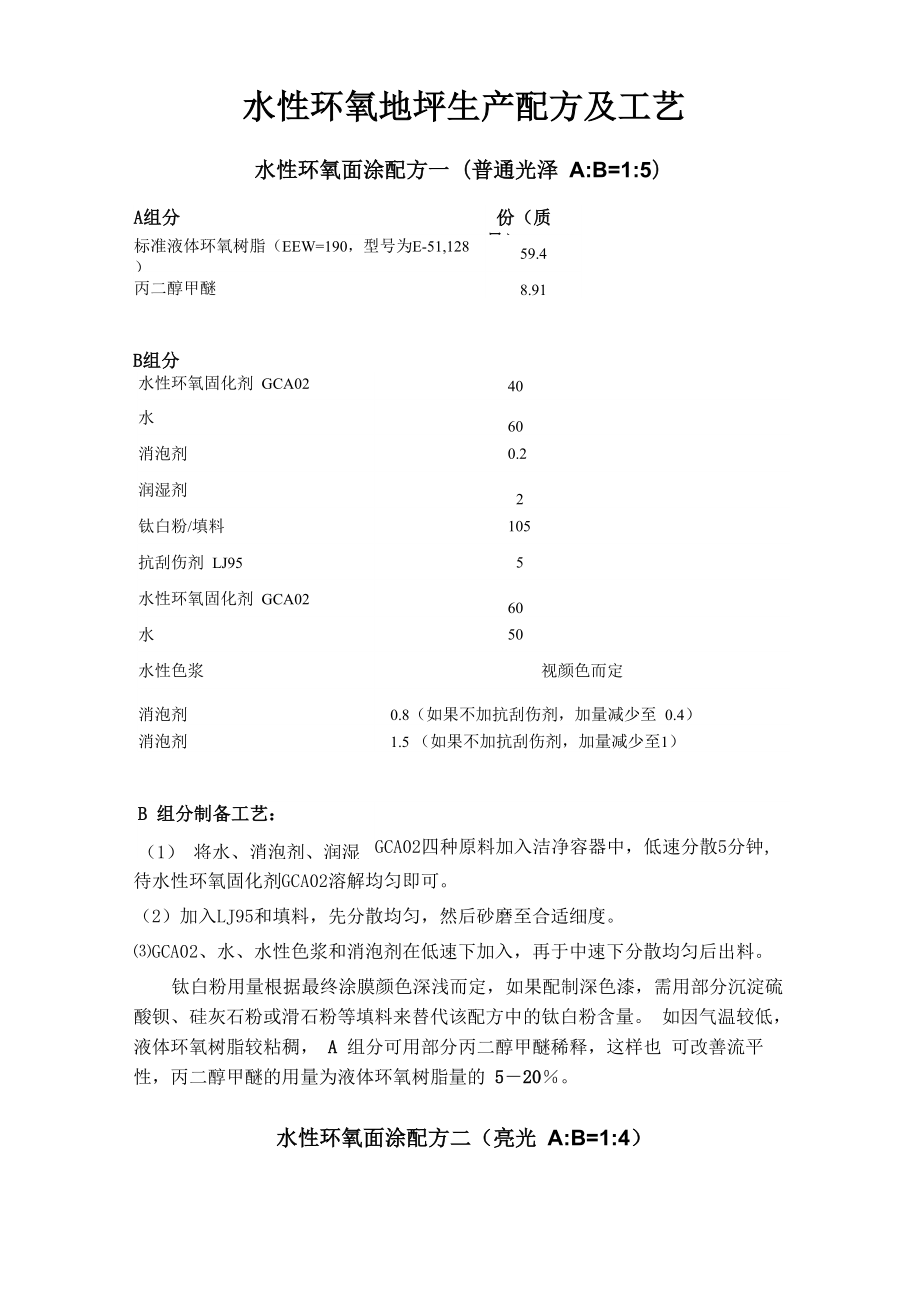

水性环氧地坪生产配方及工艺

水性环氧地坪生产配方及工艺水性环氧面涂配方一（普通光泽 A:B=1:5）A组分份（质量）标准液体环氧树脂（EEW=190，型号为E-51,128）59.4丙二醇甲醚8.91B组分水性环氧固化剂 GCA0240水60消泡剂0.2润湿剂2钛白粉/填料105抗刮伤剂 LJ955水性环氧固化剂 GCA0260水50水性色浆视颜色而定消泡剂0.8（如果不加抗刮伤剂，加量减少至 0.4）消泡剂1.5 （如果不加抗刮伤剂，加量减少至1）B 组分制备工艺：（1） 将水、消泡剂、润湿剂、GCA02四种原料加入洁净容器中，低速分散5分钟,待水性环氧固化剂GCA02溶解均匀即可2）加入LJ95和填料，先分散均匀，然后砂磨至合适细度⑶GCA02、水、水性色浆和消泡剂在低速下加入，再于中速下分散均匀后出料钛白粉用量根据最终涂膜颜色深浅而定，如果配制深色漆，需用部分沉淀硫 酸钡、硅灰石粉或滑石粉等填料来替代该配方中的钛白粉含量 如因气温较低，液体环氧树脂较粘稠， A 组分可用部分丙二醇甲醚稀释，这样也 可改善流平性，丙二醇甲醚的用量为液体环氧树脂量的 5－20％水性环氧面涂配方二（亮光 A:B=1:4）A组分份（质量）标准液体环氧树脂（EEW=190，型号为E-51,128）59.4丙二醇甲醚8.91B组分水性环氧固化剂 GCA02 40水 50消泡剂 0.2润湿剂 2钛白粉/重晶石粉 75抗刮伤剂 LJ95 5水性环氧固化剂 GCA02 60水 40 水性色浆 视颜色而定消泡剂0.8（如果不加抗刮伤剂，加量减少至 0.4）消泡剂1.5（如果不加抗刮伤剂，加量减少至 1）B 组分制备工艺：（1） 将水、消泡剂、润湿剂、GCA02四种原料加入洁净容器中，低速分散5分钟， 待水性环氧固化剂 GCA02 溶解均匀即可。

2） 加入钛白粉和LJ95，先分散均匀，然后砂磨至合适细度⑶GCA02、水、水性色浆和消泡剂在低速下加入，再于中速下分散均匀后出料 钛白粉用量根据最终涂膜颜色深浅而定，如果配制深色漆，需用部分沉淀硫 酸钡、硅灰石粉或滑石粉等填料来替代该配方中的钛白粉含量如因气温较低，液体环氧树脂较粘稠，A组分可用部分丙二醇甲醚稀释，这样也 可改善流平性，丙二醇甲醚的用量为液体环氧树脂量的 5－20％1）生产准备过程（原料工序） 包括反应所需的主要原料、助剂、填料、溶剂等各种辅助原料的储存、净化、干燥以 及配制等2）助剂准备过程（催化剂工序） 包括反应使用的催化剂和各种助剂的制备、溶解、储存、配制等3) 反应过程(反应工序) 是化学反应进行的场所，全流程的核心以反应过程为主，还要附设必要的加热、冷 却、反应产物输送以及反应控制等4) 分离过程(分离工序) 将反应生成的环氧地坪漆产物从反应系统分离出来，进行精制、提纯、得到目的产品 并将未反应的环氧地坪漆原料、溶剂以及随反应物带出的催化剂、副反应产物等分离出来 尽可能实现原料、溶剂等物料的循环使用5) 回收过程(回收工序) 对反应过程生成的一些副产物，或不循环的一些少量的未反应原料、溶剂，以及助剂 等物料均应进行必要的精制处理以回收使用，为此要设置一系列分离、提纯操作，如精馏 吸收等。

6) 后加工过程(后处理工序) 将分离过程获得的环氧地坪漆的产物按成品质量要求的规格、形状进行必要的加工制 作，以及贮存和包装出厂工艺参数质量控制。
