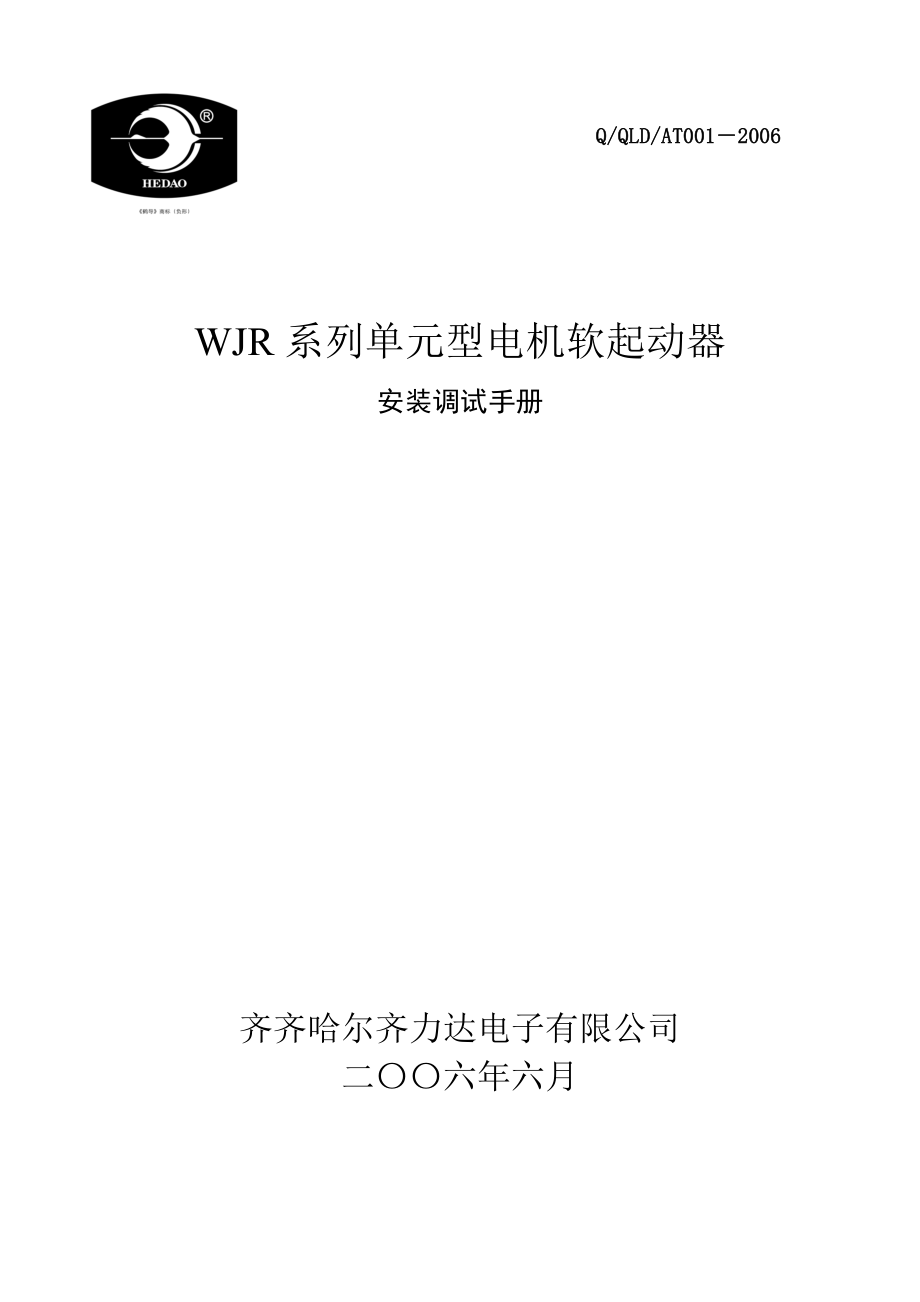

Q/QLD/AT001－2006WJR系列单元型电机软起动器安装调试手册齐齐哈尔齐力达电子有限公司二〇〇六年六月安装调试手册WJR-5.5KW-BD…WJR-315KW-BD1 概述 本手册是WJR-5.5KW-BD…WJR-315KW-BD单元型软起动器的安装和调试手册 文件编号：Q/QLD/AT001－2006 版本编号：A/0 发行日期：2006-12 该手册虽然经过仔细检查校对，但仍可能有遗漏之处 如有错误，敬请用户指正 手册里的参数仅仅是用来描述产品的基本性能对于客户的个性化要求，本公司将为客户提供相应的技术支持2 安全性 用户应注意手册里所提到的警告和信息提示 软起动器需有相关专业技术人员指导安装及调试 本手册是WJR系列软起动器的一部分，并应把它作为操作人员使用产品的指南 在安装或调试之前请详细阅读本手册3 安全标识3.1 注意、警告和信息提示 此标识表示可能导致人员受到伤害 此标识表示可能导致设备的损坏此标识提醒用户的相关事宜章节 页码1 简介 42 快速使用 63 功能及参数 114 安装方式 185 接线 196 参数设置点 267 参数设置 278 维护 309 功能 3110 故障处理 3311 电路图 35顾客信息反馈 41第一章 简介1.1 软起动器的相关资料 软起动器具备有以下资料 WJR系列节能型软起动器安装和调试手册 WJR系列旁路型软起动器安装和调试手册 WJR系列软起动器选型手册 关于WJR系列软起动器的以上资料，请参阅本公司网站： ww 1.2 安装调试手册 本手册介绍了软起动器的安装和调试方法。
包括软起动器的机械、电气的安装及通电、参数设定和产品验收方法 若想尽快使用，请参阅第二章的“快速使用” 1.2.1 应用 1.2.1.1 概述 本安装调试手册是供安装、调试和维护人员安装或拆卸软起动器时使用 1.2.1.2 要求 安装人员必须具有基本的电气安装常识，调试和维护人员必须对此类设备具有一定的使用经验1.2.2 章节内容 ●简介 ：本手册的简单介绍 ●快速使用 ： 向使用者介绍最快速的使用和安装方法该章节适用于有经验的使用者●功能及参数 ：软起动器的功能以及具体技术参数 ●安装方式 ：软起动器的开箱及安装信息 ●接线 ：电气接线方法●参数设置点 ：参数的输入位置 ●参数设置 ：所有参数的输入及调整操作 ●维护 ：软起动器所需的维护。
●功能 ：软起动器的所有功能，以及其最小、最大及预设值 ●故障处理 ：简单故障的处理方法 ●电路图 ：本系列软起动器的电路图和一些典型应用图例 ●顾客信息反馈 ：顾客的信息 1.2.3 最新信息 请查阅我公司的网站ww以获得最新的信息 第二章 快速使用 2.1 接线 7 2.2 设置 9 2.3 电机起动及停止 10 第二章 快速使用图1本章节简短的介绍了以最快捷的方式进行软起动器的接线、设置和起动的方法软起动器的安装、电气接线和参数设置需在相关专业技术人员指导下进行2.1 接线1. 按第四章的“安装”来进行软起动器的安装2. 注意环境温度，在摄氏40℃以上需要降容使用（每度降额1%）,降额最高使用环境温度55℃ 3. 回路的连接：端子R、S、T接电源端端子U、V、W接电机端，连接位置见图 1.4. 电流互感器的连接：三个取样电流互感器分别接到软起动的电流互感器1-3的相应端子上；连接位置见图2。
5. 起动和停止回路连接：按照电路图2、 图3，接在控制回路端子起动、停止及公共端上6. 旁路接触器的连接：5.5-55KW以下按图2连接，75-315KW以上按图3连接7. 请检查主回路电压是否与软起动器电压等级匹配8. 接好相应的交流互感器（具体参数详见2.2.1中的表1）2.2 设置2.2.1 电流互感器的选择 不同功率的电动机要配用不同变比的电流互感器，具体选择详见表1.表1软起动器功率(kW)5.57.510-111518.5电流互感器(A)50:575:5100:5150:5200:5软起动器功率(kW)2230-3740-455560-75电流互感器(A)200:5300:5400:5500:5600:5软起动器功率(kW)90100-132145-185190-250260-315电流互感器(A)800:51000:51500:52000:53000:52.2.2 参数调整如不熟悉软起动器各项参数的调整，建议用户使用工厂设置 1.起动初始电压：调节“起动初始电压”电位器，其调节范围是输入电压的20%－80% 2.起动电流限制：调节“起动电流限制”电位器，可将起动时的电流值限制在额定电流的1.5－4倍内。
3.起动时间：根据用户对起动时间的需要，调节“起动时间”编码开关，其调节范围是2－75秒 4.软停时间：调节“软停时间”编码开关，其软停时间范围是0－75秒，设置为“0”则无软停功能2.3 电机起动及停止 1. 接通三相电源，此时 工作状态指示灯应显示红色（位置见图1） 2.按下SB2按钮软起动器起动，见图23.按下SB1按钮软起动器停止，见图2 第三章 功能及参数 本章节总体介绍了软起动器的功能及外形尺寸 3.1 功能 WJR软起动单元具有多种集成的保护和报警功能能自动检测故障的发生，并显示出来，以保护电动机 起动/停止功能● 起动时间● 软停时间● 初始电压● 限流倍数保护（报警）功能● 电机过载保护● 过流保护● 断相保护● 三相不平衡保护● 晶闸管过热保护3.2 标识和接线端所有标识及接线端详见图4图4 3.3 型号命名 3.4 技术参数 3.4.1 常规参数常规参数额定绝缘电压660VAC额定输入电压380V±15%额定频率50Hz额定功率5.5-315KW起动方式电压时间斜坡并兼有电流限制起动初始电压20%-80%的工作电压（可调）起动电流限制1.5-4倍的额定电流（可调）起动时间范围2-75秒（可调）软停时间范围0-75秒（可调）工作环境温度-30℃～+40℃相序无要求旁路、故障信号继电器触点容量5A/250V 3.4.2 软起动器的型号型号额定电流（A）额定电压（V）电机功率（KW）旁路接触器最小容量（A）WJR-5.5-BD11380V±15%5.516WJR-7.5-BD15380V±15%7.525WJR-（10-11）-BD20-22380V±15%10-1140WJR-15-BD30380V±15%1540WJR-18.5-BD37380V±15%18.563WJR-22-BD44380V±15%2263WJR-（30-37）-BD60-74380V±15%30-37100WJR-（40-45）-BD80-90380V±15%40-45160WJR-55-BD110380V±15%55160WJR-（60-75）-BD120-150380V±15%60-75250WJR-90-BD180380V±15%90250WJR-（100-132）-BD200-264380V±15%100-132400WJR-（140-185）-BD280-370380V±15%140-185400WJR-（190-250）-BD380-500380V±15%190-250630WJR-（260-315）-BD520-630380V±15%260-315630 3.4.3 重量 型号重量（净重）（Kg）WJR-5.5-BD3.5KgWJR-7.5-BD3.5KgWJR-（10-11）-BD3.5KgWJR-15-BD3.5KgWJR-18.5-BD3.5KgWJR-22-BD5KgWJR-（30-37）-BD5KgWJR-（40-45）-BD5KgWJR-55-BD8KgWJR-（60-75）-BD8KgWJR-90-BD9KgWJR-（100-132）-BD9KgWJR-（140-185）-BD41KgWJR-（190-250）-BD41KgWJR-（260-315）-BD41Kg 外形尺寸图电动机功率kw7.5-1518.5-45整机高度H(mm)125145散热器高度h(mm)2545图5 7.5－45kW外型及安装尺寸图图6 55－132kW外型及安装尺寸图图7 145-315kW外型及安装尺寸图第四章 安装方式 本章将介绍如何正确安装软起动器。
4.1 接收、开箱和检验● 检查包装，软起动器的正面应该向上如图8● 去掉包装盒● 检查软起动器，并核实该软起动器的订货型号是否与货运单据上的一致● 检查箱内装箱单上的所有条款是否与实物相符图8 ● 检查是否有运输所造成的破损，检查软起动器以及它的包装，如发现有任何破损，请立即与运 输公司或供应商联系 4.1.1 存放 在软起动安装之前，请将它保存在包装盒内 4.2 安装 4.2.1 安装要求 为了达到预定的设计性能和使用寿命，应正确地安装软起动器▼ 环境湿度：＜95%RH，无冷凝或滴水▼ 环境温度：－30℃～+40℃图9 ▼ 远离金属粒子、导电性灰尘和腐蚀性气体▼ 安装面与垂直面的倾斜度不大于±5 4.2.2 与墙/前面板的最小距离 为了具有适当的散热，软起动器必须垂直安装并需确保有足够通风空间，请参看图9请按照图10、图11和下表的数据来确定与墙/前面板的最小距离。
软起动器型号A（mm）B(mm)C(mm)7.5-45KW100102055-132KW1001020145-315KW2001520 图10 图11 第五章 接线 5.1 概述 20 5.2 电气接线 21 5.2.1 主回路 21 5.2.1.1 外置旁路接触器 22 5.2.2 控制回路 23 5.2.3 互感器电路 24 5.2.4 接地 25 第五章 接线 本章介绍在软起动器使用前，必须完成的电气和控制部分的接线5.1 概述 所有的接线都必须由专业人员操作，而且要求按照安装标准和相关规定进行操作对于快速、最简化的连接。
请参阅第二章“快速操作” 5.2 电气接线5.2.1 主回路 将主回路电源侧连接到端子R、S、T 将电机端连接到端子U、V、W 具体连接方式详见图12和图13 端子标识印在上方的外壳上 拧紧力矩和电缆规格可见下表软起动器规格配用电缆规格拧紧力矩≤15KW6mm26Nm22-37KW25mm29Nm45-55KW35mm29Nm75KW50mm29Nm90KW75mm218Nm110-132KW95mm218Nm 145-240KW240mm2（铜线排）40Nm250-315320mm2（铜线排）45Nm图12图13主回路导线连接时一定要用压接端子连接，并要求连接处沾锡 5.2.1.1 外置旁路接触器 将外置旁路接触器的输入、输出端分别接到软起动器的进线端R、S、T和电机端U、V、W。
外置旁路接触器的控制线圈端接软起动器的旁路信号输出端 详见图14软起动器和旁路接触器的相序一定要一致，不能接错！图14 5.2.2 控制回路5.2.2.1 三线控制 见图15，按下起动按钮（SB2），电机开始起 起动起动完成后，旁路接触器吸合，装置处于旁路工作状态按下停止按钮（SB1）则进入软停状态（若软停时间设置为零则电动机自由停车） 二线控制 如图16按下起动按钮（SB2）后电机开始起动并运行抬起起动按钮（SB2），电机则进入软停状态（若软停时间设置为零则电机自由停车） 图15 图16 5.2.3 互感器电路互感器与软起动器的连接详见图17 互感器一定要连接到软起动器和旁路接触器连接结点的上端 图17 5.2.4 接地 5.5-132KW电动机软起动器在散热器接地螺栓处接地。
145-315 KW电动机软起动器在接地螺丝处接地 具体详见图18和图19 图18 图19第六章 参数设置点 6.1 软起动时间调整见下图 6.2 软停止时间调整见下图 6.3 设置起动初始电压 见下图 6.4 设置起动电流 见下图 第七章 参数设置 7.1 起动初始电压：“起动初始电压”是指软起动单元起动初始时的输出电压值，其调节范围是输入电压的20%－80%顺时针调节“起动初始电压”电位器时，起动初始电压增大；反之，起动初始电压减小用户可根据电机负载的实际轻重，调整“起动初始电压”保证电机顺利起动，出厂设置值为20% 7.2 起动电流限制：为了防止起动电流对电机及供电系统的冲击，采取了限制起动电流的措施，将起动时的电流值限值在额定电流的 1.5－4倍（用户可自行调节）内顺时针调节“起动电流限制”电位器时，起动电流倍数增加；反之，起动电流倍数减小。
出厂设置值为4倍见图20（图20 电流为I1时起动所用时间为t2，电流为I2时起动所用时间为t1） 7.3 起动时间：软起动单元从初始起动电压U2到满电压输出U4所需要的时间t1（见图21）为了满足不同电机负载对起动时间的不同要求，起动时间调整范围为2－75秒用户可根据电机负载大小自行调节，出厂设置值为10秒在起动电流达到电流限制值时，输出电压U5不再增加（见图22），起动所需时间将在软起动设置时间基础上加长若要缩短电动机起动时间则需调整起动电流倍数使之增大，或更换更大功率的软起动器 图21，t1、t2为不同的起动时间，U3为软停初始电压（内部固定）U1为软停终止电压 t3-t4、t3-t5为不同的软停时间图21 图22 U2为软起初始电压，U5为电流限制时的输出电压，U4为满压，I1为电流限制值，t1为无电流限制时的起动时间， t6为实际启动完成时间图227.4 软停时间：软起动单元输出电压从软停初始电压U3降到软停终止电压U1所需要的时间（见图21）软停时间为0－75秒可调，若把软停时间设置为“0”则无软停功能，用户可根据实际需要进行调节，出厂值为0。
7.5 软起、软停时间对照表：调节时请用绝缘螺丝刀调节软起单元电位器及编码开关，以防触电电位器旋转角度应小于260°，电位器止挡力矩最大为50mN m，超过此力矩电位器将损坏第八章 维护 本章介绍软起动器所需的维护原则上，软起动器是免维护的，但有些项目是需要定期检查的 注意： 检修时请断开主回路和控制回路电源 8.1 定期的维护 ● 检查所有安装的螺栓/螺丝钉是否牢固，如有松动请拧紧 ● 检查主回路、控制和工作电路的接线是否牢固，若有松动，拧紧连接排上的螺丝钉和螺栓 ● 检查软起动器冷却通风通道不被脏物和灰尘堵塞若有需要，使用压缩空气清洁 ● 检查风机应工作正常和转动灵活风扇叶片（132KW及以下无风机）应转动无阻碍 若有故障或故障不能复位，请参看第十章“故障处理” 第九章 功能 9.1 起动方式 电压时间斜坡起动并兼有起动电流限制 9.2 起动初始电压 20%-80%的工作电压（可调）调整方式见第七章“参数调整” 9.3 起动电流限制 1.5-4倍电流的额定电流（可调） 调整方法见第七章”参数调整” 9.4 起动时间范围 2-75秒（可调） 调整方法见第七章“参数调整” 9.5 软停时间范围 0-75秒（可调） 调整方法见第七章“参数调整” 9.6 断相保护功能 当三相电源中的任意一相电流消失时并持续1秒后保护电路动作。
9.7 过流保护功能 当三相电源中的任意一相电流超过额定电流的8倍时保护电路瞬时动作 9.8 过载保护 过载保护采用过载反时限保护，3倍额定电流时典型保护时间为45秒当过载超过45秒时，保护电路动作 9.9 三相不平衡保护 当三相电源中的任意两相电流值相差大于30%时，并持续1.5秒后保护动作 9.10 晶闸管过热保护 晶闸管温度超过允许温度（散热器温度检测点70±3℃，）时继电器断开，保护电路动作 9.11 保护电路动作 在出现断相、过流、过载、三相不平衡、晶闸管过热保护时软起动器自动停机，旁路继电器释放；故障继电器吸合，可用于控制其它联锁设备故障的复位由停止按扭来实现，9.12 故障复位方式按停止按扭四次即可复位 第十章 故障处理 10.1 概述 当软起动器在应用出现故障时，请按本章节的内容进行处理。
当软起动器出现故障时，软起动器上的LED会发光以指示故障 10.2 常见问题处理现象可能的原因解决方法电机有嗡嗡声/无起动信号时电机起动可控硅短路，被击穿检查并更换旁路接触器触点粘连检查并改正引起故障的原因 按起动按钮，电机无反应查R、S、T端有无电源电压检查电源起动按钮连线是否脱落排除故障使之可靠连接电机起动过程完成，但不进入旁路运行状态旁路接触器与连接旁路接触器的线路故障检查检查中间继电器及其周围线路电机起动过程完成，进入旁路状态就断相保护互感器安放位置不正确，只监测到起动电流，旁路接触器动作后电流未流过互感器检查互感器连接并更改电动机起动或运行中，在无人控制时出现停机，或停机重新起动现象按钮及其控制电机起动的连接线接触不好，一有震动 ，节点时断时接排除按钮及连线故障电动机起动后不能停机按钮及其连接线故障排除按钮及连线故障软停时间设置很长未关闭重新设置软停时间旁路接触器及其控制线路故障检查并排除故障 10.3 故障指示故障指示可能的原因 解决方法断相保护 电源输入任意一相电流消失检查主回路是否断线过 流当任意一相电流超过额定电流的8倍时保护电路瞬时动作检查主回路是否存在短路过载保护采用过载反时限保护，3倍额定电流时典型保护时间为45秒减轻电机负载或更换更大功率的软起动单元三相不平衡当任意两相电流值相差大于30%时，并持续1.5秒后保护动作检查供电、电机、及可控硅是否存在异常过 热晶闸管温度测量点的温度继电器断开时保护电路动作散热条件不好或起动过于频繁 第十一章 电路图 图23 典型应用接线图 图24 消防一用一备接线图图25 一台拖动三台主回路接线图 图26 一台拖动三台控制回路接线图 图27 一台拖动二台主回路接线图 图28 一台拖动二台控制回路接线图顾客信息反馈表产品名称： 齐力达电子有限公司非常感谢您给予我们的宝贵意见。
请按照以下的问题作答每题请选出一个选项您的意见将使我们的产品得到改善 您如何评价您使用的产品的质量？ 非常好 差 总体印象 □ □ □ □ 可用性 □ □ □ □ 功能 □ □ □ □ 参数设置 □ □ □ □ 意见： 您如何评价资料的质量？ 非常好 差 总体印象 □ □ □ □ 版面 □ □ □ □ 图解 □ □ □ □ 可读性 □ □ □ □ 查找方便 □ □ □ □ 内容结构 □ □ □ □ 意见： 改进意见： 请将反馈表寄回以下地址： 中国黑龙江省齐齐哈尔市文化大街123号或到我公司网站进行填写。
