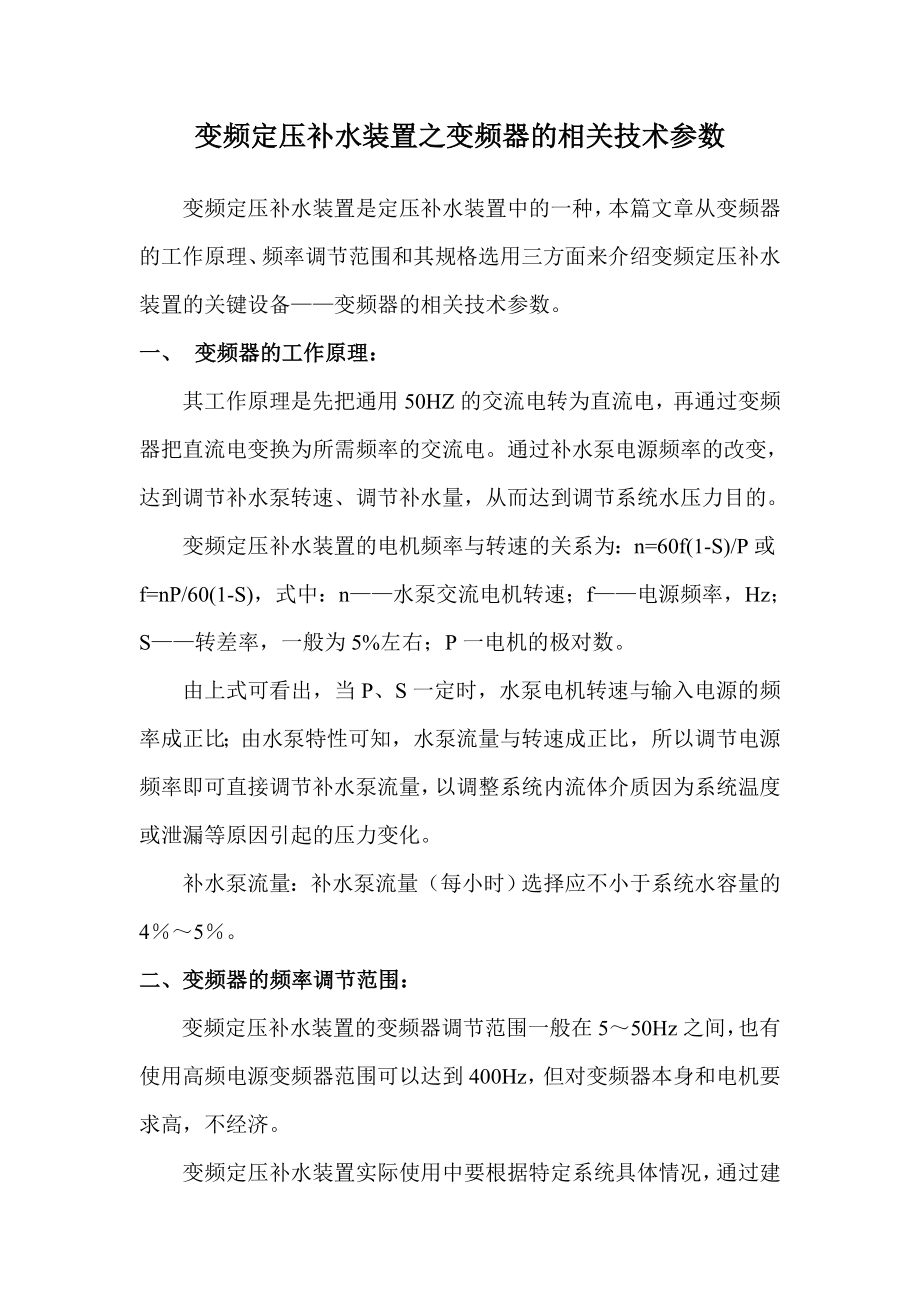

变频定压补水装置之变频器的相关技术参数

变频定压补水装置之变频器的相关技术参数变频定压补水装置是定压补水装置中的一种，本篇文章从变频器的工作原理、频率调节范围和其规格选用三方面来介绍变频定压补水装置的关键设备——变频器的相关技术参数一、 变频器的工作原理：其工作原理是先把通用50HZ的交流电转为直流电，再通过变频器把直流电变换为所需频率的交流电通过补水泵电源频率的改变，达到调节补水泵转速、调节补水量，从而达到调节系统水压力目的变频定压补水装置的电机频率与转速的关系为：n=60f(1-S)/P或f=nP/60(1-S)，式中：n——水泵交流电机转速；f——电源频率，Hz；S——转差率，一般为5%左右；P一电机的极对数由上式可看出，当P、S一定时，水泵电机转速与输入电源的频率成正比；由水泵特性可知，水泵流量与转速成正比，所以调节电源频率即可直接调节补水泵流量，以调整系统内流体介质因为系统温度或泄漏等原因引起的压力变化补水泵流量：补水泵流量（每小时）选择应不小于系统水容量的4％～5％二、变频器的频率调节范围：变频定压补水装置的变频器调节范围一般在5～50Hz之间，也有使用高频电源变频器范围可以达到400Hz，但对变频器本身和电机要求高，不经济。

变频定压补水装置实际使用中要根据特定系统具体情况，通过建立系统模型，计算系统（取样点）压力与补水泵执行频率的关系，并在调试过程中加以调整，最终实现系统水介质不倒空、不超压并维持一定运行工作压力的目的变频定压补水装置（）三、 变频器规格选用：其规格根据补水泵参数选择：用工控机更容易实现上述目的，采用变频调速技术和专用工控机(PLC)技术,对补水泵进行闭环控制根据循环水系统中瞬时失水量的大小与相应的压力值两种参数,经工控机的模拟量模块处理后控制变频调速器,自动调节水泵转速,使循环水系统补水点压力恒定在系统的静水压线上，可达到压力波动小、更加节能的效果。
