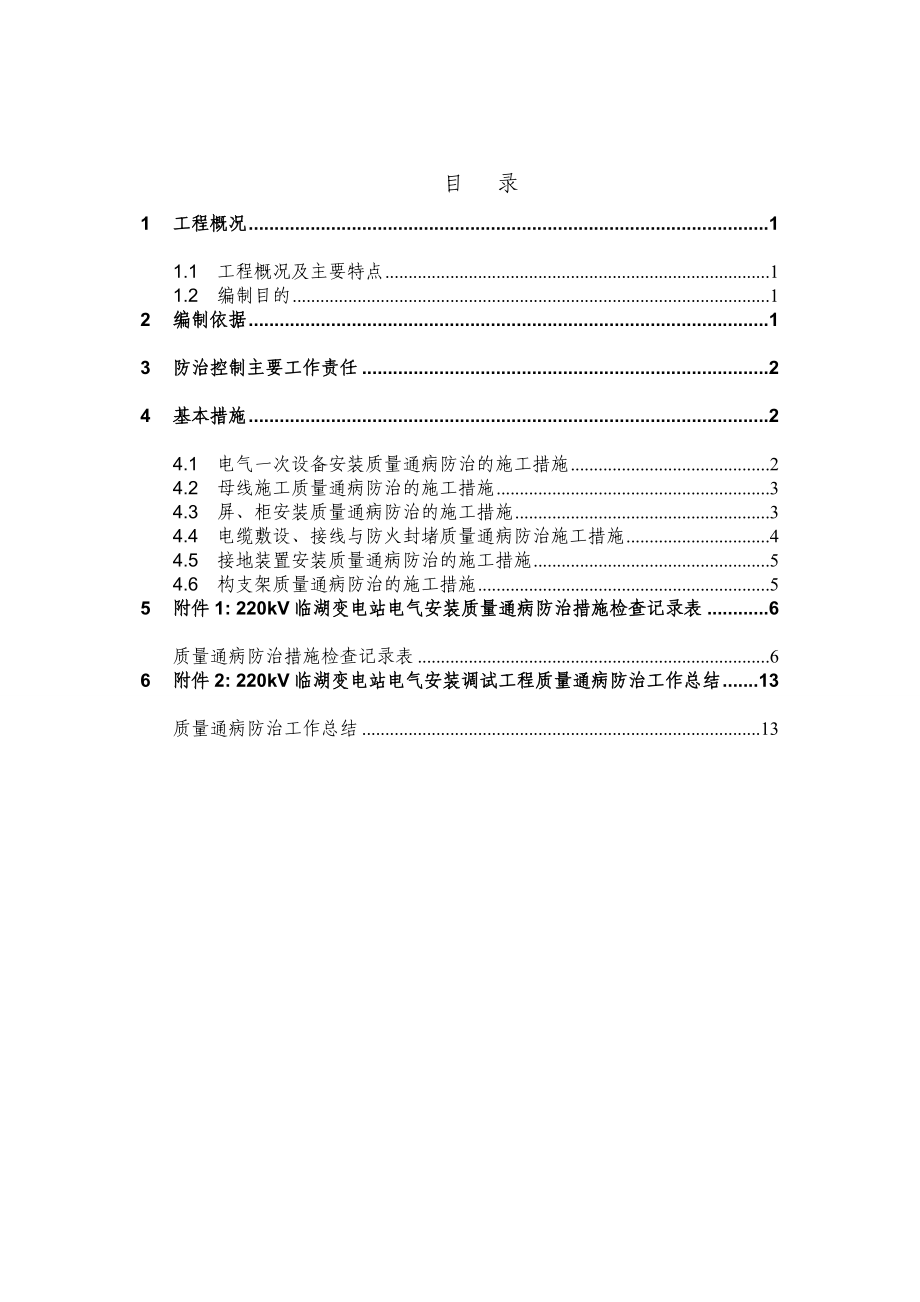

目 录1 工程概况 11.1 工程概况及主要特点 11.2 编制目的 12 编制依据 13 防治控制主要工作责任 24 基本措施 24.1 电气一次设备安装质量通病防治的施工措施 24.2 母线施工质量通病防治的施工措施 34.3 屏、柜安装质量通病防治的施工措施 34.4 电缆敷设、接线与防火封堵质量通病防治施工措施 44.5 接地装置安装质量通病防治的施工措施 54.6 构支架质量通病防治的施工措施 55 附件1: 220kV临湖变电站电气安装质量通病防治措施检查记录表 6质量通病防治措施检查记录表 66 附件2: 220kV临湖变电站电气安装调试工程质量通病防治工作总结 13质量通病防治工作总结 131 工程概况1.1 工程概况及主要特点220kV临湖变位于扬州仪征市220kV临湖变为新建工程，本期建设1*180MVA变压器并完善三侧进线，220kV出线4回，110kV出线10回，10kV出线10回，6组10kV并联电容器装置，1台10kV干式所用变压器，1台10kV接地变压器220kV配电装置布置在变电站西部，110kV配电装置布置在变电站东部；中间为主变和10kV配电装置场地；二次设备室及功能用房布置在变电站大门的入口处。
本工程的主要特点为：l 电土交叉作业：为确保工程进度，我公司可在正式进场前，根据建设单位要求及时安排施工人员进场，进行电缆保护管敷设、孔洞预留等电土配合工作，确保土建、电气施工两不误l 设备安装：220kV、110kV配电装置的母线均采用管型母线，安装中母线挠曲度控制水平要求高电气设备厂家均通过招标，设备质量好，便于施工l 电气设备厂家均通过招标，设备质量较好，便于施工l 季节影响：变电站施工将处于秋、冬季工程开工时值秋季，气温较为寒冷，雨量适中由于扬州为海滨城市，空气湿度较大，须做好防潮、防雨工作雨天不宜进行室外设备安装，在主变和断路器等设备安装时更要注意天气，避免设备内部受潮1.2 编制目的为规范开展质量通病防治工作，贯彻落实国家电网公司、江苏省电力公司对输变电工程质量通病防治措施，提高质量通病防治工作效果，进一步提高220kV临湖输变电工程-变电站电气安装工程施工质量，特制定本工程的质量通病防治措施2 编制依据1) 《国家电网公司输变电工程质量通病防治工作要求及技术措施》2) 《建设工程质量管理条例》3) 《输变电工程建设标准强制性条文实施管理规定》（Q/GDW248-2008）4) 《电气装置安装工程质量检验及评定规程》DL/T5161.1~5161.17-20025) 《220kV临湖输变电工程-变电站电气安装工程施工组织设计》等工程相关文件3 防治控制主要工作责任1.1 认真编写《220kV临湖输变电工程-变电站电气安装工程质量通病防治措施》，经监理单位审查、建设单位批准后实施。
1.2 做好原材料、半成品的第三方试验检测工作，未经复试或复试不合格的原材料、半成品等不得用于工程施工试验检测应执行见证取样制度，必须送达经电力建设工程质量监督机构认证的第三方试验室进行检测或经监理单位审核认可并报质监机构备案的第三方试验室进行检测采用新材料时，除应有产品合格证、有效的新材料鉴定证书外，还应进行必要检测1.3 记录、收集和整理质量通病防治的施工措施、技术交底和隐蔽验收等相关资料1.4 根据经批准的《220kV临湖输变电工程-变电站电气安装工程质量通病防治措施》，对施工人员进行技术交底，并确保措施落实到位1.5 根据《220kV临湖输变电工程-变电站电气安装工程质量通病防治措施》，定期有计划的展开检查，并及时填写相关记录，见附表11.6 工程完工后，认真填写《220kV临湖输变电工程-变电站电气安装工程质量通病防治工作总结》，见附表24 基本措施4.1 电气一次设备安装质量通病防治的施工措施1) 充油（气）设备渗漏主要发生在法兰连接处安装前应详细检查密封圈材质及法兰面平整度是否满足标准要求；螺栓紧固力矩应满足厂家说明书要求主变压器充氮灭火装置连接管道安装完毕，必须进行压力试验（可以单独对该部分管路在连接部位密封后进行试验；也可以与主变压器同时进行试验。
参考试验方法：主变压器注油后打开连接充氮灭火装置管道阀门，从储油柜内施加 0.03-0.05MPa 压力，24 小时不应渗漏）2) 在设备支柱上配置隔离开关机构箱支架时，电（气）焊不得造成设备支柱及机构箱污染为防止垂直拉杆脱扣，隔离开关垂直及水平拉杆连接处夹紧部位应可靠紧固3) 在槽钢或角钢上采用螺栓固定设备时，槽钢及角钢内侧应穿入与螺栓规格相同的楔形方平垫，不得使用圆平垫4) 结合滤波器到电压互感器（CVT）的连线应采用绝缘导线连接5) 充油设备套管使用硬导线连接时，套管端子不得受力6) 加强母线桥支架、槽钢、角钢、钢管等焊接项目验收，以保证几何尺寸的正确、焊缝工艺美观7) 对设备安装中的穿芯螺栓（如避雷器、主变散热器等），要保证两侧螺栓露出长度一致8) 电气设备联接部件间销针的开口角度不得小于 60°4.2 母线施工质量通病防治的施工措施1) 硬母线制作要求横平竖直，母线接头弯曲应满足规范要求，并尽量减少接头2) 母线开始弯曲处距最近绝缘子的母线支持夹板边缘不应大于0.25L，但不得小于50mm 3) 相邻母线接头不应固定在同一瓷瓶间隔内，应错开间隔安装4) 母线平置安装时，贯穿螺栓应由下往上穿；母线立置安装时，贯穿螺栓应由左向右、由里向外穿，连接螺栓长度宜露出螺母 2—3 扣。
5) 直流均衡汇流母线及交流中性汇流母线刷漆应规范，规定相色为“不接地者用紫色，接地者为紫色带黑色条纹”6) 硬母线接头加装绝缘套后，应在绝缘套下凹处打排水孔，防止绝缘套下凹处积水、冬季结冰冻裂7) 户外软导线压接线夹口向上安装时，应夹底部打直径不超过φ8mm 的泄水孔，以防冬季寒冷地区积水结冰冻裂线夹8) 母线和导线安装时,应精确测量档距，并考虑挂线金具的长度和允许偏差，以确保其各相导线的弧度一致9) 短导线压接时，将导线插入线夹内距底部 10mm，用夹具夹入口处将导线夹紧，从管口处向线夹底部顺序压接，以避免出现导线隆起现象引流管的液压方向为自管底向管口连续施压10) 软母线线夹压接后，应检查线夹的弯曲程度，有明显弯曲时应校直，校直后不得有裂纹4.3 屏、柜安装质量通病防治的施工措施1) 屏、柜安装要牢固可靠，主控制屏、继电保护屏和自动装置屏等应采用螺栓固定，不得与基础型钢焊死安装后端子箱立面应保持在一条直线上2) 电缆较多的屏柜接地母线的长度及其接地螺孔宜适当增加,以保证一个接地螺栓上安装不超过 2 个接地线鼻的要求3) 配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座应接地。
4.4 电缆敷设、接线与防火封堵质量通病防治施工措施1) 电缆管切割后，管口必须进行钝化处理，以防损伤电缆，也可在管口上加装软塑料套电缆管的焊接要保证焊缝观感工艺二次电缆穿管敷设时电缆不应外露2) 敷设进入端子箱、汇控柜及机构箱电缆管时，应根据保护管实际尺寸进行开孔，不应开孔过大或拆除箱底板3) 进入机构箱的电缆管，其埋入地下水平段下方的回填土必须夯实，避免因地面下沉造成电缆管受力，带动机构箱下沉4) 固定电缆桥架连接板的螺栓应由里向外穿，以免划伤电缆5) 电缆沟十交叉字口及拐弯处电缆支架间距大于 800mm时应增加电缆支架，防止电缆下坠转角处应增加绑扎点，确保电缆平顺一致、美观、无交叉电缆下部距离地面高度应在 100mm 以上电缆绑扎带间距和带头长度要规范、统一6) 不同截面线芯不得插接在同一端子内，相同截面线芯压接在同一端子内的数量不应超过两芯插入式接线线芯割剥不应过长或过短，防止紧固后铜导线外裸或紧固在绝缘层上造成接触不良线芯握圈连接时，线圈内径应与固定螺栓外径匹配，握圈方向与螺栓拧紧方向一致；两芯接在同一端子上时，两芯中间必须加装平垫片7) 端子箱内二次接线电缆头应高出屏（箱）底部 100～150mm。
8) 电缆割剥时不得损伤电缆线芯绝缘层；屏蔽层与 4mm2多股软铜线连接引出接地要牢固可靠，采用焊接时不得烫伤电缆线芯绝缘层9) 电流互感器的 N 接地点应单独、直接接地，防止不接地或在端子箱和保护屏处两点接地；防止差动保护多组 CT的 N 串接后于一点接地电流互感器二次绕组接地线应套端子头，标明绕组名称，不同绕组的接地线不得接在同一接地点10) 监控、通讯自动化及计量屏柜内的电缆、光缆安装，应与保护控制屏柜接线工艺一致，排列整齐有序，电缆编号挂牌整齐美观11) 控制台内部的电源线、网络连线、视频线、数据线等应使用电缆槽盒统一布放并规范整理，以保证工艺美观4.5 接地装置安装质量通病防治的施工措施1) 不得用金属体直接敲打扁钢进行调直，以免造成扁钢表面损伤、锈蚀2) 敷设在设备支柱上的扁钢应紧贴设备支柱，否则应采取加装不锈钢紧固带等措施使其贴合紧密3) 户外接地线采用多股软铜线连接时应压专用线鼻子，并加装热缩套，铜与其他材质导体连接时接触面应搪锡，防止氧化腐蚀4) 镀锌扁钢弯曲时宜采用冷弯工艺5) 站内所有爬梯应与主接地网可靠连接安装在钢构架上的爬梯应采用专用的接地线与主网可靠连接，混凝土环形杆架构可将爬梯底端抱箍与架构接地引下线焊接。
6) 混凝土环形杆架构上的地线支架、避雷针应采用栓接或法兰方式与杆头板连接，并满足电气通流要求，尽量避免采用焊接方式连接7) 构支架接地引下线应设置便于测量的断开点4.6 构支架质量通病防治的施工措施1) 严格按照规范和设计要求进行构支架加工，未经同意不得随意代用钢结构材料，防止因材料的机械性能、化学成分不符合要求，导致焊接裂纹甚至发生断裂等事故2) 钢结构焊接注意控制焊接变形，焊接完成后及时清除焊渣及飞溅物，组装构件必须在试组装完成后进行热镀锌，构件镀锌后在厂内将变形等缺陷消除完毕，并对排锌孔进行封堵后方可出厂3) 钢构支架镀锌不得有锈斑、锌瘤、毛刺及漏锌钢构支架出厂装车前应对运输过程中宜磨损部位进行成品保护，并采用专用吊带进行装卸，严禁碰撞损伤4) 对进场构件进行严格检查，按照规范及供货技术合同要求检查构件出厂保证资料是否完善、齐全、规范构件表面观感、外径、长度、弯曲度不满足要求的拒绝接收5) 运输过程中发生杆头板等个别变形，在现场宜采用机械方式进行调校6) 钢梁组装时按照钢梁设计预拱值进行地面组装7) 安装螺栓孔不得采用气割加工5 附件1: 220kV临湖变电站电气安装质量通病防治措施检查记录表质量通病防治措施检查记录表 编号： 工程名称220kV临湖输变电工程-变电站电气安装工程项目名称电气一次设备安装质量通病防治的施工措施序号防治措施防治情况备注1充油（气）设备渗漏主要发生在法兰连接处。
安装前应详细检查密封圈材质及法兰面平整度是否满足标准要求；螺栓紧固力矩应满足厂家说明书要求主变压器充氮灭火装置连接管道安装完毕，必须进行压力试验（可以单独对该部分管路在连接部位密封后进行试验；也可以与主变压器同时进行试验参考试验方法：主变压器注油后打开连接充氮灭火装置管道阀门，从储油柜内施加 0.03-0.05MPa 压力，24 小时不应渗漏）2在设备支柱上配置隔离开关机构箱支架时，电（气）焊不得造成设备支柱及机构箱污染为防止垂直拉杆脱扣，隔离开关垂直及水平拉杆连接处夹紧部位应可靠紧固3在槽钢或角钢上采用螺栓固定设备时，槽钢及角钢内侧应穿入与螺栓规格相同的楔形方平垫，不得使用圆平垫4结合滤波器到电压互感器（CVT）的连线应采用绝缘导线连接5充油设备套管使用硬导线连接时，套管端子不得受力6加强母线桥支架、槽钢、角钢、钢管等焊接项目验收，以保证几何尺寸的正确、焊缝工艺美观7对设备安装中的穿芯螺栓（如避雷器、主变散热器等），要保证两侧螺栓露出长度一致8电气设备联接部件间销针的开口角度不得小于 60°9检查人检查日期年 月 日质量通病防治措施检查记录表编号： 工程名称220kV临湖输变电工程-变电站电气安装工程项目名称母线施工质量通病防治的施工措施序号防治措施防治情况备注1硬母线制作要求横平竖直，母线接头弯曲应满足规范要求，并尽量减少接头。
2母线开始弯曲处距最近绝缘子的母线支持夹板边缘不应大于0.25L，但 不得小于50mm 3相邻母线接头不应固定在同一瓷瓶间隔内，应错开间隔安装4母线平置安装时，贯穿螺栓应由下往上穿；母线立置安装时，贯穿螺栓应由左向右、由里向外穿，连接螺栓长度宜露出螺母 2—3 扣5直流均衡汇流母线及交流中性汇流母线刷漆应规范，规定相色为“不接地者用紫色，接地者为紫色带黑色条纹” 6硬母线接头加装绝缘套后，应在绝缘套下凹处打排水孔，防止绝缘套下凹处积水、冬季结冰冻裂7户外软导线压接线夹口向上安装时，应夹底部打直径不超过φ8mm 的泄水孔，以防冬季寒冷地区积水结冰冻裂线夹8母线和导线安装时,应精确测量档距，并考虑挂线金具的长度和允许偏差，以确保其各相导线的弧度一致9短导线压接时，将导线插入线夹内距底部 10mm，用夹具夹入口处将导线夹紧，从管口处向线夹底部顺序压接，以避免出现导线隆起现象引流管的液压方向为自管底向管口连续施压10软母线线夹压接后，应检查线夹的弯曲程度，有明显弯曲时应校直，校直后不得有裂纹检查人检查日期年 月 日质量通病防治措施检查记录表编号： 工程名称220kV临湖输变电工程-变电站电气安装工程项目名称屏、柜安装质量通病防治的施工措施序号防治措施防治情况备注1屏、柜安装要牢固可靠，主控制屏、继电保护屏和自动装置屏等应采用螺栓固定，不得与基础型钢焊死。
安装后端子箱立面应保持在一条直线上2电缆较多的屏柜接地母线的长度及其接地螺孔宜适当增加,以保证一个接地螺栓上安装不超过 2 个接地线鼻的要求3配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座应接地或接零456789检查人检查日期年 月 日质量通病防治措施检查记录表编号： 工程名称220kV临湖输变电工程-变电站电气安装工程项目名称电缆敷设、接线与防火封堵质量通病防治施工措施序号防治措施防治情况备注1电缆管切割后，管口必须进行钝化处理，以防损伤电缆，也可在管口上加装软塑料套电缆管的焊接要保证焊缝观感工艺二次电缆穿管敷设时电缆不应外露2敷设进入端子箱、汇控柜及机构箱电缆管时，应根据保护管实际尺寸进行开孔，不应开孔过大或拆除箱底板3进入机构箱的电缆管，其埋入地下水平段下方的回填土必须夯实，避免因地面下沉造成电缆管受力，带动机构箱下沉4固定电缆桥架连接板的螺栓应由里向外穿，以免划伤电缆5电缆沟十交叉字口及拐弯处电缆支架间距大于 800mm时应增加电缆支架，防止电缆下坠转角处应增加绑扎点，确保电缆平顺一致、美观、无交叉电缆下部距离地面高度应在 100mm 以上电缆绑扎带间距和带头长度要规范、统一。
6不同截面线芯不得插接在同一端子内，相同截面线芯压接在同一端子内的数量不应超过两芯插入式接线线芯割剥不应过长或过短，防止紧固后铜导线外裸或紧固在绝缘层上造成接触不良线芯握圈连接时，线圈内径应与固定螺栓外径匹配，握圈方向与螺栓拧紧方向一致；两芯接在同一端子上时，两芯中间必须加装平垫片7端子箱内二次接线电缆头应高出屏（箱）底部 100～150mm8电缆割剥时不得损伤电缆线芯绝缘层；屏蔽层与 4mm2多股软铜线连接引出接地要牢固可靠，采用焊接时不得烫伤电缆线芯绝缘层9电流互感器的 N 接地点应单独、直接接地，防止不接地或在端子箱和保护屏处两点接地；防止差动保护多组 CT的 N 串接后于一点接地电流互感器二次绕组接地线应套端子头，标明绕组名称，不同绕组的接地线不得接在同一接地点10监控、通讯自动化及计量屏柜内的电缆、光缆安装，应与保护控制屏柜接线工艺一致，排列整齐有序，电缆编号挂牌整齐美观11控制台内部的电源线、网络连线、视频线、数据线等应使用电缆槽盒统一布放并规范整理，以保证工艺美观检查人检查日期年 月 日质量通病防治措施检查记录表编号： 工程名称220kV临湖输变电工程-变电站电气安装工程项目名称接地装置安装质量通病防治的施工措施序号防治措施防治情况备注1不得用金属体直接敲打扁钢进行调直，以免造成扁钢表面损伤、锈蚀。
2敷设在设备支柱上的扁钢应紧贴设备支柱，否则应采取加装不锈钢紧固带等措施使其贴合紧密3户外接地线采用多股软铜线连接时应压专用线鼻子，并加装热缩套，铜与其他材质导体连接时接触面应搪锡，防止氧化腐蚀4镀锌扁钢弯曲时宜采用冷弯工艺5站内所有爬梯应与主接地网可靠连接安装在钢构架上的爬梯应采用专用的接地线与主网可靠连接，混凝土环形杆架构可将爬梯底端抱箍与架构接地引下线焊接6构支架接地引下线应设置便于测量的断开点789101112检查人检查日期年 月 日质量通病防治措施检查记录表编号： 工程名称220kV临湖输变电工程-变电站电气安装工程项目名称构支架质量通病防治的施工措施序号防治措施防治情况备注1严格按照规范和设计要求进行构支架加工，未经同意不得随意代用钢结构材料，防止因材料的机械性能、化学成分不符合要求，导致焊接裂纹甚至发生断裂等事故2钢结构焊接注意控制焊接变形，焊接完成后及时清除焊渣及飞溅物，组装构件必须在试组装完成后进行热镀锌，构件镀锌后在厂内将变形等缺陷消除完毕，并对排锌孔进行封堵后方可出厂3钢构支架镀锌不得有锈斑、锌瘤、毛刺及漏锌钢构支架出厂装车前应对运输过程中宜磨损部位进行成品保护，并采用专用吊带进行装卸，严禁碰撞损伤。
4对进场构件进行严格检查，按照规范及供货技术合同要求检查构件出厂保证资料是否完善、齐全、规范构件表面观感、外径、长度、弯曲度不满足要求的拒绝接收5运输过程中发生杆头板等个别变形，在现场宜采用机械方式进行调校6钢梁组装时按照钢梁设计预拱值进行地面组装7安装螺栓孔不得采用气割加工891011检查人检查日期年 月 日6 附件2: 220kV临湖变电站电气安装调试工程质量通病防治工作总结质量通病防治工作总结编号：项目名称220kV临湖输变电工程-变电站电气安装工程施工单位开工日期监理单位竣工日期序号防治项目主要措施及防治效果1234567891011项目技术负责人：项目经理：年 月 日总监理工程师： 年 月 日。
