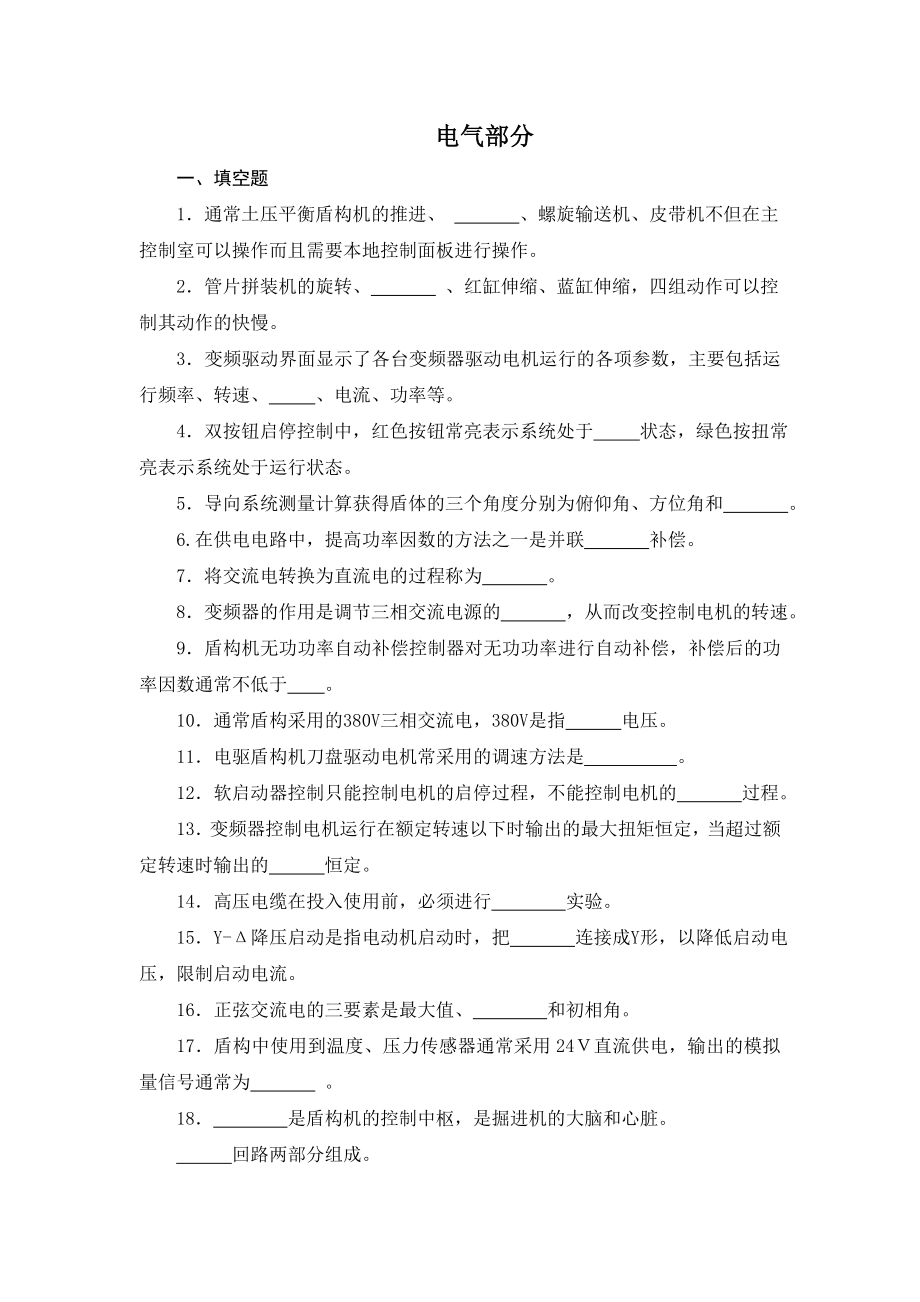

电气部分一、填空题1．通常土压平衡盾构机的推进、 、螺旋输送机、皮带机不但在主控制室可以操作而且需要本地控制面板进行操作2．管片拼装机的旋转、 、红缸伸缩、蓝缸伸缩，四组动作可以控制其动作的快慢3．变频驱动界面显示了各台变频器驱动电机运行的各项参数，主要包括运行频率、转速、 、电流、功率等4．双按钮启停控制中，红色按钮常亮表示系统处于 状态，绿色按扭常亮表示系统处于运行状态5．导向系统测量计算获得盾体的三个角度分别为俯仰角、方位角和 6.在供电电路中，提高功率因数的方法之一是并联 补偿7．将交流电转换为直流电的过程称为 8．变频器的作用是调节三相交流电源的 ，从而改变控制电机的转速9．盾构机无功功率自动补偿控制器对无功功率进行自动补偿，补偿后的功率因数通常不低于 10．通常盾构采用的380V三相交流电，380V是指 电压11．电驱盾构机刀盘驱动电机常采用的调速方法是 12．软启动器控制只能控制电机的启停过程，不能控制电机的 过程13．变频器控制电机运行在额定转速以下时输出的最大扭矩恒定，当超过额定转速时输出的 恒定。
14．高压电缆在投入使用前，必须进行 实验15．Y-Δ降压启动是指电动机启动时，把 连接成Y形，以降低启动电压，限制启动电流16．正弦交流电的三要素是最大值、 和初相角17．盾构中使用到温度、压力传感器通常采用24Ｖ直流供电，输出的模拟量信号通常为 18． 是盾构机的控制中枢，是掘进机的大脑和心脏 回路两部分组成20.通常三相异步电动机的启动有直接启动、星-三角启动和 启动三种类型21．电动机的功率因数是有功功率与 功率的比值22．同样的供电负荷，采用高压供电的 比低压供电要小，因而输电线路导体的截面积可以更小 V的高压供电，经盾构配置的变压器将其转换为380V动力电24.中铁装备盾构机由西门子S7-400 PLC组成控制网络，采用 工业现场总线连接各分布式IO站25.当我们需要测量电路中的电流时，需要把电流表 到电路中26.采用接近开关检测螺旋输送机转速时，设备正常运转时检测到的接近开关应输出______信号27.盾构电气系统用于控制输出到液压比例阀的通常是______信号。
28.当我们测量的油缸实际位移与面板显示值不符时，通常需要对传感器的______和______进行标定29.连接于同一ProfiBus DP工业现场总线网络的各个从站设置的______不同，各站在网络中相互区分，从而确保通讯的正常运行30.S7-400 PLC正常运行时，CPU面板的RUN运行指示灯应该为______状态31.S7-400 PLC的电源模块两个电池都安装正确时，电池选择开关需要置于______位置以确保PLC断电情况下，程序仍能保存于程序存贮器32.S7-400 PLC的电源模块安装的电池电压为_____伏可充电电池33.控制台电位器传输到PLC的速度给定通常为______信号34.Siemens S7-400 PLC开关量输出通道输出的直流电压为______V35.测量电源或负载两极的电压需要将电压表测量端______于被测线路两极之间36.随着加载于某电阻两端的电压升高，回路中的电流将______37.其它参数相同的情况下，电阻元件的电阻越小其功率______38.盾构液压系统的换向阀由PLC的_____输出通道进行控制，比例阀由_____输出通道进行控制39.温度、压力等传感器信号通常由PLC系统的_____输入通道采集。
40.盾构的PLC系统通常通过接近开关来检测油脂的注入量，PLC程序根据检测到____的个数计算注入油脂的体积41.电缆卷筒内部安装的_____可以实现旋转电缆与固定于旋转轴内导线之间的电流的传输42.采用接触器控制电机启停的原理图通常有_____回路和_____回路两部分43.变频器控制电机运行于额定转速以上时，其输出的扭矩将_____额定扭矩44.由三相异步电动机的机械特性曲线可知：起动扭矩_____额定扭矩，而额定扭矩通常_____最大扭矩45.当三相异步电动机运行于最大扭矩时，其转速通常____额定转速46.变频器通过改变供给电机电源的____来改变电机的转速47.当电机正常运行时，负载突然增加将导致电机转速____，转差率将____48.将三相异步电动机的供电电源任意两相对调，可以改变电机的____49.在Profibus DP通讯网络中，通常需要将处于通讯网络最末端从站的______开关置于打开位置，以防止波反射对通讯造成的影响二、选择题1.三相交流异步电动机的定子绕组为4极时，通常其额定转速接近于______A．750 B．1000 C．1500 D．30002.根据测量系统面板上显示的盾构目前滚动状态，选择盾构刀盘( )。
A．掘进压力 B．掘进速度 C．旋转方向 D．注脂流量3.电功率的常用的单位有（ ）A．安培(A) B．伏(V) C．欧母(Ω) D．千瓦(KW)4.盾构机用驱动变频电动机是改变电动机的（ ）A．定子磁极对数 B．通入电机的电源频率 C．通入电机的电源电压 D．转差率5.熔断器在动力电路中的作用是（ ）A．短路保护 B．过载保护 C．短路和过载保护 D．欠压保护6.测量电压时，电压表应与被测电路（ ）A．并联 B．串联 C．正接 D．反接7.要调节异步电动机的转速，可从（ ）入手A．变级调速 B．变频调速 C．变转差率调速 D．以上都是8.盾构机常用的变压器有（ ）A．波纹密封油浸式和干式变压器 B．波纹密封油浸式变压器 C．干式变压器 D．充气式变压器Δ降压控制电动机电路中，降低的是（ ）A．电流 B．电磁转矩 C．电压 D．电流、电磁转矩和电压10.盾构机控制电压、电磁阀、PLC及传感器工作电压是（ ）。
A．交流 220V B．交流36V C．直流24V D．直流12V11.“220V 40W”的灯泡正常发光25h，耗电（ ）度A．2 B．20 C．1 D．1012. 三相异步电动机旋转磁场的旋转方向是由三相电源（ ）决定的A．相位 B．相序 C．频率 D．相位角△降压启动，电动机在正常运行时必须是（ ） A．Y接法 B．△接法 C．Y/△接法 D．并联运行14.某台电动机的效率高，说明电动机（ ）A．做功多 B．功率大 C．功率因数大 D．本身功率损耗小15.熔断器在电力拖动控制电路中起（ ）保护A．短路保护 B．过载保护 C．欠压保护 D．接地保护16.接触器自锁控制线路的接触器具有（ ）保护作用A．过载 B．短路 C．接地 D．失压17.绕线式电动机的调速方法主要是（ ）A．变频调速 B．变级调速 C．转子串入附加电阻调速 D．调压调速额定功率，指在额定转速下（ ）A．输入的电功率 B．输入的机械功率 C．转轴输出的机械功率 D．电动机得到的功率是指变压器在额定工作状态下的（ ）.A．有功功率 B．无功功率 C．有效功率 D．视在功率20.电机启动瞬间，主回路塑壳断路器跳闸，在选型正确的情况下，应判断（ ）设置是否正确。
A．Isd，Ir ，tr B．Ir，Isd，tsd C．Isd，Tsd ，tr D．tsd，Ir，tr21.旋转编码器在盾构机上主要用来测量（ ）A．速度 B．盾构滚动角 C．旋转角度 D．盾构倾角22.检测网络通断的常用网络命令为（ ）A．CMD B．PING C．IP CONFIG D．NETSTAT23.下列英文标示代表常闭触点的是（ ）A．NC B．NO C．COM D．A1或A224.下列接近开关的用途中，哪一项采集的不是脉冲信号（ ） A．齿轮油监视次数 B．HBW注入量检测 C．刀盘转速检测 D．螺机舱门检测25.下列传感器中不能连续检测距离的是（ ）A．拉线式传感器 B．接近开关 C．超声波测距 D．激光测距26，隧道设备的电气部件一般要求的防护等级（ ）A．IP55及以上 B．IP67以上 C．IP65以上 D．IP40以上27.防护等级IPXX中，XX代表两个数字，第二个数字代表（ ）A．防尘等级 B．防火等级 C．防水等级 D．防烟等级28.三相异步电动机在相同工况下采用下列那种启动方式的启动电流最大（ ）A．直接启动 B．星-三角启动 C．软启动器启动 D．降压启动29.造成接触器线圈过热而烧毁的原因（ ）A．主回路电压过高 B．主回路电压过低 C．线圈短路D．以上原因都有可能30.四极电机的同步转速为（ ）转/分A．2900 B．3000 C．1500 D．100031. 二进制码（1000）所表示的十进制数是（ ）A．6 B．4 C．10 D．8实现恒转距调速时，在调频的同时（ ） A．不必调整电压 B．不必调整电流 C．必须调整电压 D．必须调整电流33.三相鼠笼异步电动机直接启动电流过大，一般可达额定电流的（ ）倍A．２-３ B．３-４ C．6-８ D．１０34. 有Y-160M-4三相异步电动机一台,额定功率是11KW,额定转速为1460 r/min,则它的额定输出转矩为（ ）A．71.95 B．143.9 C．35.96 D．35.三相交流异步电动机主回路的供给电机的______。
A．定子 B．转子 C．励磁线圈 D．感应线圈36.负载的供电电压与电流之积是负载的______A．有功功率 B．无功功率 C．视在功率 D．消耗功率37.电力系统中产生感性无功功率的元件主要是______A．输电线路 B．异步电动机 C．电容器 D．变压器38.西门子PLC使用的以下哪种通讯总线：A．CC_Link B．ModBus DP C．Profibus DP D．CanOpen39.PLC的全称是指：A．指令控制器 B．工业控制器 C．中央处理器 D．可编程逻辑控制器40.并联补偿电容器组的总容量应满足所需的______补偿值A、视在功率 B、有功功率 C、无功功率 D、复功率41、加速绝缘材料老化的主要原因是长期过高的______A、电压 B、温度 C、湿度 D、环境污染42、熔断器在电路中的作用是防止（ C ）A、过负荷 B、短路 C、过负荷与短路 D、漏电43、负载的供电电压与电流之积是负载的______A、有功功率 B、无功功率 C、视在功率 D、消耗功率44、盾构电气系统中产生感性无功功率的元件主要是______。
A、输电线路 B、异步电动机 C、电容器 D、变压器45、PID控制系统中的P是指______：A、积分 B、微分 C、差分 D、比例46.采用PLC的STL语句指令编程，如果RLO为0时跳转应使用的指令是：A、JL B、JU C、JC D、JCN47.101011与111001进行XOR运算后的结果是______A、111011 B、101001 C、010010 D、10110148.1K用十进制表示其数值应为______A、1000 B、10000 C、512 D、102449.电气系统设计时线缆的截面积主要取决于传输电路的______A、电流 B、电压 C、距离 D、电阻50.盾构控制台控制转速所使用的电位器是______元件A、电阻 B、电容 C、电感 D、以上都不对51.以下那种情况不可能导致刀盘的实际转速与控制面板显示转速不符______A、监控器参数 B、电容 C、电感 D、以上都不对52.当S7-400 PLC CPU面板的RUN指示灯闪烁时，说明PLC处于 ____A、启动过程中 B、运行状态 C、停止状态 D、故障状态三、判断题1.盾构机用驱动变频电动机是改变电动机的磁极对数。
)2.用交流电压表测得交流电压是220V，则此交流电的最大值是220V ) 3.电源提供的总功率越大，则表示负载取用的有功功率越大 )4.一个三相四线制供电电路中，若相电压为220V，则电路线电压为311V )5.当负载做不对称星形连接时，必须有中线 )6.继电器与接触器的工作原理相似，主要区别是触头系统不同，故应用场合不同 )7.额定转速是指电动机满载时的同步转速 )8. Y-Δ降压启动只降低启动电压，不降低启动电流 )9.无功功率补偿常采用的是并联电容器补偿法 )10. 电机、变压器等不带电的导电外壳必须接地，而照明器具、手持电动工具的金属外壳可以不接地 )11.电阻的大小和加在电阻两端的电压和电流有关系 )12.电力电路中，有功功率只占电源容量的一部分，是加在负载上消耗掉的，还有一部分能量是无功功率，它占用了电源的部分容量，但又不能消耗掉 )13.变频器VF控制电机的形式下，当输出频率超过电机额定频率时，将进入横转矩调速阶段 )14.Siemens S7-400电源模块内安装的电池损坏了，可以用普通的5号充电电池替换安装 )15.在制作profibus-DP总线接头时，应按照颜色标识接线，因总线设备是并联在总线上的，所以进线和出线可不分。
)16.分布式IO站点只要有任一站点通讯中断，则所有的站点都不能正常工作 )17.用于监测皮带机转速的接近开关输出的信号是模拟量，与实测转速线性对应 )18.遥控器接收机或发射器如果未安装天线将造成信号频繁中断，遥控操作将无法进行 )19.空压机远程控制停止后，可立即再进行启动 )20.想要在本地操作时，只需将主控室的选择开关旋至本地控制即可 )21.视在功率等于有功功率加上无功功率 )22.三相负载作三角形连接时，线电压等于相电压 )23. 普通三相异步电动机，可以用变频器控制改变转速，并可在低频下长期运行 )24.一台三相异步电动机的额定电压是 380 Ｖ，当三相电源线电压是 380 Ｖ时，定子绕组采用三角形联接后即可正常运行 )25.盾构机各个泵的启停顺序是先启动大功率、主系统泵，再启动小功率、辅助系统泵停止时则相反先停止小功率、辅助系统泵，再停止大功率、主系统泵 )26.电容器可抑制电压突变，电感器可抑制电流突变 )27.用电流表测量电路中的电压，则很可能因短路损坏电流表或者供电系统 )28.当S7-400 PLC正常运行时，CPU面板的RUN运行指示灯应该为绿灯闪烁状态。
)29.当S7-400 PLC的CPU面板的BUS1F指示灯为红色时，表示PLC程序设计错误 )30.通常当出现低液位时，液位检测传感器的开关量信号为导通状态，信号对供电的负极是有正常电压的 )31.ProfiBus DP网络的接头，进线和出线可以不用区分，并不影响信号的通讯功能 )四、简答题1.下面是给出的电机3个绕组的6个接线端子，请在图1连线将电机接成星型接法，在图2连线将电机接成角型接法U V W AC~U V W AC~U1 V1 W1U1 V1 W1U2 V2 W2U2 V2 W2图2图12.电驱盾构与液驱盾构的主驱动系统的区别是什么？3.软启动器与变频器在应用方面有何不同？4.西门子S7-400 PLC的CPU模块，设置有一三位选择开关，简述三个位置的功能和作用？5. 西门子S7-400 PLC的CPU模块， INF、EXF、BUS1F 三个指示灯的含意，故障显示什么状态？6.通常情况下控制变频器启停和运行的方式有哪几种？7.三相交流电机星三角启动的目的?8.PLC的输入、输出通道有哪些类型，通常盾构的PLC控制系统常使用的模拟量信号有哪几种？9.比较继电器和接触器的异同？10.三相异步电动机的转速与哪些参数有关？变频器如何改变电机转速？11.开环控制系统与闭环控制系统的区别有哪些？12.什么是功率因数？有功功率、无功功率、视在功率的关系？13.三相交流电机星三角启动的目的?14. BYTE、INT、REAL型变量分别是什么数据类型，数据长度分别是多少？15.365天每天用一个二进制数表示，至少需要多少位二进制数可以区分每一天？16.什么是三相异步电动机的转差率？17.三相异步电动机的转速、功率和扭矩之间的关系？18.什么是功率因数？19.有功功率、无功功率、视在功率的关系？20.盾构控制系统如何检测刀盘、螺机等旋转部件的转速?21.当刀盘的实际转速与控制面板显示转速不一致时需要如何检查？22.S7-400 PLC的CPU面板的INF、EXF、BUSF指示亮红灯时，分别说明什么故障？23.简述在变频控制下， 随电机转速的升高输出扭矩能力如何变化？。
