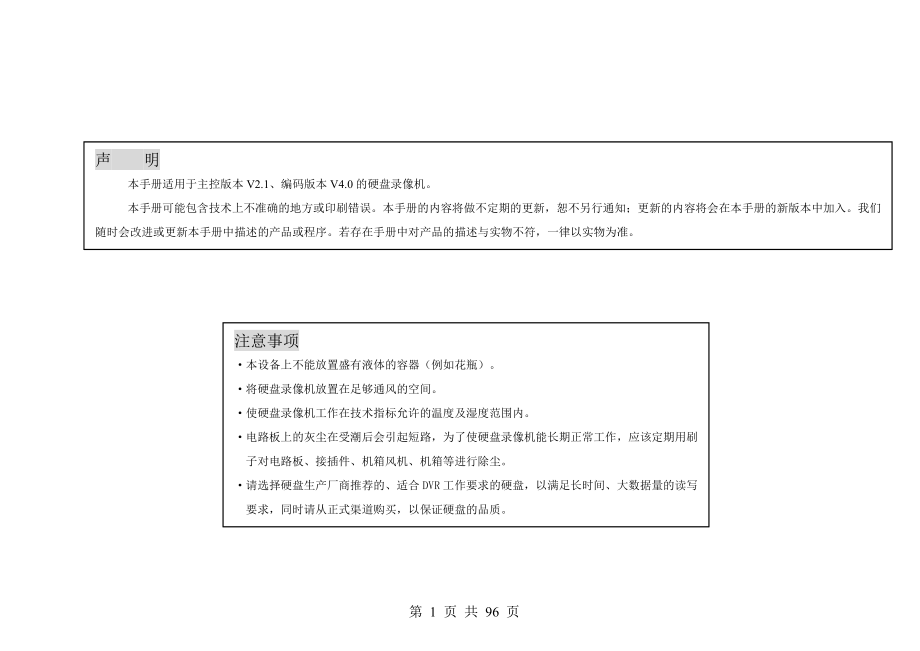

声 明本手册适用于主控版本V2.1、编码版本V4.0的硬盘录像机本手册可能包含技术上不准确的地方或印刷错误本手册的内容将做不定期的更新，恕不另行通知；更新的内容将会在本手册的新版本中加入我们随时会改进或更新本手册中描述的产品或程序若存在手册中对产品的描述与实物不符，一律以实物为准注意事项本设备上不能放置盛有液体的容器（例如花瓶）将硬盘录像机放置在足够通风的空间使硬盘录像机工作在技术指标允许的温度及湿度范围内电路板上的灰尘在受潮后会引起短路，为了使硬盘录像机能长期正常工作，应该定期用刷子对电路板、接插件、机箱风机、机箱等进行除尘请选择硬盘生产厂商推荐的、适合DVR工作要求的硬盘，以满足长时间、大数据量的读写要求，同时请从正式渠道购买，以保证硬盘的品质目 录1 产品介绍 51.1 产品概述 51.2 产品主要功能 52 安装指南 72.1 清点设备及其附件 72.2 安装硬盘 72.3 后面板物理接口连接说明 82.4 报警线连接说明 283 操作必读 313.1 前面板说明 313.2 遥控器说明 383.3 菜单项说明 393.3.1 菜单导航 393.3.2 菜单操作规则 403.4 输入法规则说明 424 基本操作 434.1 开机 434.2 预览 434.3 修改用户密码 444.4 云台控制 454.5 手动录像 464.6 回放 464.7 录像资料备份 495 参数设置 525.1 基本设置 525.1.1 修改管理员密码 525.1.2 添加与删除用户 545.1.3 设备名称与设备号 555.2 本地预览设置 555.2.1 视频输出制式 555.2.2 VGA设置 555.2.3 OSD设置 555.2.4 视频输入参数设置 565.2.5 区域遮盖设置 565.2.6 本地预览属性设置 585.3 报警设置 585.3.1 信号量报警 585.3.2 移动侦测报警 605.3.3 视频丢失报警 625.3.4 遮挡报警 635.4 录像设置 645.4.1 录像图像参数设置 645.4.2 录像计划表设置 655.4.3 事件压缩 665.5 网络设置 665.5.1 网络基本设置 665.5.2 NTP校时、DDNS设置 675.5.3 NAS设置 685.5.4 邮件服务设置 685.6 云台控制设置 695.7 异常处理 705.8 串口设置 715.9 交易信息 716 管理工具 746.1 保存设置 746.2 恢复设置 756.3 升级 756.4 硬盘管理 766.5 清除报警 766.6 重新启动 766.7 关机 766.8 日志查询 776.9 查看系统信息 77附录1 安装硬盘总容量的参考计算方法 78附录3 技术指标 83附录4 常见故障解答 92 1 产品介绍1.1 产品概述本设备是专为数码监控设计。
它结合了IT领域多项最新技术，如视音频压缩/解压缩、大容量硬盘记录、TCP/IP网络等技术，代码固化在FLASH中，使得系统运行更稳定本设备同时具备数字视音频录像机（DVR）和数字视音频服务器（DVS）的特性，既可本地独立工作，也可联网协同工作1.2 产品主要功能压缩处理功能支持PAL/NTSC制式视频信号输入采用H.264视频压缩技术采用OggVorbis音频压缩标准视频和音频信号压缩后生成复合的H.264码流，码流回放时视频和音频保持同步；也可设置单一视频流支持视频参数动态设置最高支持4CIF分辨率编码支持多区域移动侦测支持OSD支持水印（WATER-MARK）技术本地处理功能录像六种录像模式：定时录像、手动录像、移动侦测录像、报警录像、移动侦测录像&报警录像、移动侦测录像|报警录像支持IDE或SATA硬盘，硬盘文件系统为FAT32格式本地硬盘SMART技术支持硬盘上文件可以选择循环记录或非循环记录提供硬盘录像资料的备份与剪辑，支持U盘、USB硬盘、USB CDRW备份预览与回放支持监视器和/或VGA输出连接预览时支持单画面及多画面分割显示模式支持图像局部遮盖支持图像局部（或全部）遮挡报警处理。
支持快放、慢放、单帧等回放模式，可按录像类型、按时间进行检索本地录像状态、报警状态显示控制支持云台、镜头控制支持预置点、巡航、轨迹设置及调用报警本地信号量报警输入，支持联动录像或/和联动输出；移动侦测报警探测，支持联动录像或/和联动输出；其他异常事件的报警处理；布防、撤防时间配置安全管理员可创建多个操作员用户，并可配置其权限，也可删除操作员用户支持日志管理提供操作日志、报警日志、异常日志的记录和查询网络功能支持TCP/IP协议支持动态IP地址分配（DHCP）网络实时预览：支持TCP、UDP、RTP、组播方式传输可通过网络设置参数、实时浏览任何一路或多路的视频和音频信号可通过网络查看视频设备状态网络报警联动（报警信号上传）可通过网络控制云台和镜头可通过网络实时记录压缩码流可通过网络下载硬盘录像机上的录像文件，也可通过网络远程回放硬盘录像机上记录的录像文件可通过网络远程升级，实现远程维护具备WEB SERVER功能，可通过浏览器访问硬盘录像机可通过网络查询硬盘录像机中的日志（操作日志、报警日志、异常日志）信息用户名、口令及码流传输时用密码加密，防止泄露具备NTP校时，DDNS和E.MAIL功能开发支持提供对硬盘录像机SDK开发包。
提供演示应用软件源码，加快应用系统开发速度 2 安装指南提醒：在硬盘录像机与其它设备连接前，请确认已经断开电源，务必不要带电插拔2.1 清点设备及其附件当您收到本产品时，请根据包装箱内的“硬盘录像机装箱清单”进行清点2.2 安装硬盘安装工具十字螺丝刀一把硬盘安装步骤第一步：拧开机箱背部和侧部的螺丝，打开机箱盖板第二步：用螺丝将硬盘固定在硬盘架上如果是安装下层硬盘，请先将上层架卸掉第三步：连接硬盘的数据线第四步：将电源线接入硬盘的电源接口 第五步：盖好机箱盖板，并将盖板的两侧和后部用螺丝固定提醒：1、硬盘选购注意事项：请选择硬盘生产厂商推荐的、适合DVR工作要求的硬盘，以满足长时间、大数据量的读写要求，同时请从正式渠道购买，以保证硬盘的品质2、硬盘安装完成后，需要对硬盘进行格式化以后才能录像，否则系统会判断硬盘错并发出声音告警格式化硬盘操作参见6.4节3、按照硬盘录像机的默认参数配置，安装不同容量的硬盘与录像资料保存的总时间之间的估算值如下表所示：（注意：以下数据按单通道计算）硬盘容量（单位：GB）录像保存录像时间（位率：512K码流，单位：小时）录像保存录像时间（位率：1M码流，单位：小时） 录像保存录像时间（位率：1.5M码流，单位：小时）1607203602402501136568378320145672848550022741137758750340017001133免责声明：此表提供的数据仅供参考，表格中的“录像资料保存总时间”估算值可能与实际值有偏差，若因此而造成的任何损失由使用方自己承担。
2.3 后面板物理接口连接说明声明：后面板物理接口的分布与类型以实物为准HC-S系列的后面板说明2/4路HC-S系列后面板说明说明：图中以4路HC-S为例序号物理接口连接说明1视频输入(VIDEO IN)连接（模拟）视频输入设备，标准BNC接口音频输入(AUDIO IN)连接（模拟）音频输入设备，标准BNC接口，音频输入电压在2v ～ 2.4v，如有源麦克风、拾音器等2视频(VOUT)、音频(AOUT)输出视频(VOUT)：连接监视器，本地视频信号及菜单输出；音频(AOUT)：连接音频设备，本地音频信号输出3语音输入(LINE IN)连接有源语音输入设备，要求音频输入电压在2v ～ 2.4v，如有源麦克风、拾音器等USB接口连接USB存储设备，如用于备份或升级可以热插拔4VGA接口连接VGA显示设备，如电脑VGA显示器等5键盘接口(KEYBOARD)2个，任意选择其中一个用于连接（485）控制键盘，使用RJ45接口的3、4线（接收信号）接控制键盘的Ta、Tb；另外一个用于设备间的级联，级联的设备两端均使用RJ45接口的3、4线RS-232接口连接RS-232设备，如调制解调器、电脑等。
连接线的制作方法请参见附录2UTP网络接口同LAN网络接口，连接以太网络设备，如以太网交换机、以太网集线器（HUB）等网线制作方法参见附录26eSATA（可选）外接SATA硬盘口7匹配电阻开关（SW1）485总线的终端匹配电阻开关，开关向上（出厂默认）断开电阻连接，开关向下接通本端电阻（120欧姆）8RS-485接口连接RS-485设备，如解码器等，可使用485接口的T＋T－线连接解码器报警输入(IN)接报警输入（4路开关量，连接方法参见2.4节）报警输出(OUT)接报警输出（2路开关量，连接方法参见2.4节）9接地端硬盘录像机接地端子10电源输入的交流电压为220V6/8/10/12/16路HC-S系列后面板说明说明：图中以16路HC-S为例序号物理接口连接说明1视频输入(VIDEO IN)连接（模拟）视频输入设备，标准BNC接口音频输入(AUDIO IN)连接（模拟）音频输入设备，标准BNC接口，音频输入电压在2v ～ 2.4v，如有源麦克风、拾音器等2辅口视频输出辅口视频输出，可独立进行视频预览和回放操作辅口音频输出辅口音频输出，可独立输出预览与回放音频3视频(VOUT)、音频(AOUT)输出视频(VOUT)：连接监视器，本地视频信号及菜单输出；音频(AOUT)：连接音频设备，本地音频信号输出。
4语音输入(LINE IN)连接有源语音输入设备，要求音频输入电压在2v ～ 2.4v，如有源麦克风、拾音器等5VGA接口连接VGA显示设备，如电脑VGA显示器等6RS-232接口连接RS-232设备，如调制解调器、电脑等连接线的制作方法请参见附录2LAN网络接口连接以太网络设备，如以太网交换机、以太网集线器（HUB）等网线制作方法参见附录27USB接口连接USB存储设备，如用于备份或升级可以热插拔8eSATA（可选）外接SATA硬盘口9匹配电阻开关（SW1）485总线的终端匹配电阻开关，开关向上（出厂默认）断开电阻连接，开关向下接通本端电阻（120欧姆）10RS-485接口连接RS-485设备，如解码器等，可使用485接口的T＋T－线连接解码器键盘接口(KB)D+、D-接控制键盘的Ta、Tb；用于设备间的级联时，前一设备的 D+、D-连接下一台设备的 D+、D-报警输入(IN)接报警输入（16路开关量，连接方法参见2.4节）报警输出(OUT)接报警输出（4路开关量，连接方法参见2.4节）11接地端硬盘录像机接地端子12电源输入的交流电压为220VHC-SL系列的后面板说明4路HC-SL系列后面板说明说明：图中以4路HC-SL为例。
序号物理接口连接说明1视频输入(VIDEO IN)连接（模拟）视频输入设备，标准BNC接口环通输出(LOOP OUT)连接视频矩阵、监视器等，标准BNC接口2视频(VOUT)、音频(AOUT)输出视频(VOUT)：连接监视器，本地视频信号及菜单输出；音频(AOUT)：连接音频设备，本地音频信号输出3音频输入(AUDIO IN)连接（模拟）音频输入设备，标准BNC接口，音频输入电压在2v ～ 2.4v，如有源麦克风、拾音器等4语音输入(LINE IN)连接有源语音输入设备，要求音频输入电压在2v ～ 2.4v，如有源麦克风、拾音器等USB接口连接USB存储设备，如用于备份或升级可以热插拔5VGA接口连接VGA显示设备，如电脑VGA显示器等6键盘接口(KEYBOARD)2个，任意选择其中一个用于连接（485）控制键盘，使用RJ45接口的3、4线（接收信号）接控制键盘的Ta、Tb；另外一个用于设备间的级联，级联的设备两端均使用RJ45接口的3、4线RS-232接口连接RS-232设备，如调制解调器、电脑等连接线的制作方法请参见附录2LAN网络接口连接以太网络设备，如以太网交换机、以太网集线器（HUB）等。
网线制作方法参见附录27eSATA（可选）外接SATA硬盘口8匹配电阻开关（SW1）485总线的终端匹配电阻开关，开关向上（出厂默认）断开电阻连接，开关向下接通本端电阻（120欧姆）9RS-485接口连接RS-485设备，如解码器等，可使用485接口的T＋T－线连接解码器报警输入(IN)接报警输入（4路开关量，连接方法参见2.4节）报警输出(OUT)接报警输出（2路开关量，连接方法参见2.4节）10接地端硬盘录像机接地端子11电源输入的交流电压为220V8/12/16路HC-SL系列后面板说明说明：图中以16路HC-SL为例序号物理接口连接说明1视频输入(VIDEO IN)连接（模拟）视频输入设备，标准BNC接口环通输出(LOOP OUT)连接视频矩阵、监视器等，标准BNC接口2音频输入(AUDIO IN)连接（模拟）音频输入设备，标准BNC接口，音频输入电压在2v ～ 2.4v，如有源麦克风、拾音器等3辅口视频输出辅口视频输出，可独立进行视频预览和回放操作辅口音频输出辅口音频输出，可独立输出预览与回放音频4视频(VOUT)、音频(AOUT)输出视频(VOUT)：连接监视器，本地视频信号及菜单输出；音频(AOUT)：连接音频设备，本地音频信号输出。
5语音输入(LINE IN)连接有源语音输入设备，要求音频输入电压在2v ～ 2.4v，如有源麦克风、拾音器等6VGA接口连接VGA显示设备，如电脑VGA显示器等7RS-232接口连接RS-232设备，如调制解调器、电脑等连接线的制作方法请参见附录2LAN网络接口连接以太网络设备，如以太网交换机、以太网集线器（HUB）等网线制作方法参见附录28USB接口连接USB存储设备，如用于备份或升级可以热插拔9eSATA（可选）外接SATA硬盘口10匹配电阻开关（SW1）485总线的终端匹配电阻开关，开关向上（出厂默认）断开电阻连接，开关向下接通本端电阻（120欧姆）11RS-485接口连接RS-485设备，如解码器等，可使用485接口的T＋T－线连接解码器键盘接口(KB)D+、D-接控制键盘的Ta、Tb；用于设备间的级联时，前一设备的 D+、D-连接下一台设备的 D+、D-报警输入(IN)接报警输入（16路开关量，连接方法参见2.4节）报警输出(OUT)接报警输出（4路开关量，连接方法参见2.4节）12接地端硬盘录像机接地端子13电源输入的交流电压为220VHS-S系列的后面板说明4路HS-S系列后面板说明说明：图中以4路HS-S为例。
序号物理接口连接说明1视频输入(VIDEO IN)连接（模拟）视频输入设备，标准BNC接口环通输出(LOOP OUT)连接视频矩阵、监视器等，标准BNC接口2视频(VOUT)输出视频(VOUT)：连接监视器，本地视频信号及菜单输出3VGA接口连接VGA显示设备，如电脑VGA显示器等4键盘接口(KEYBOARD)2个，任意选择其中一个用于连接（485）控制键盘，使用RJ45接口的3、4线（接收信号）接控制键盘的Ta、Tb；另外一个用于设备间的级联，级联的设备两端均使用RJ45接口的3、4线RS-232接口连接RS-232设备，如调制解调器、电脑等连接线的制作方法请参见附录2LAN网络接口连接以太网络设备，如以太网交换机、以太网集线器（HUB）等网线制作方法参见附录25eSATA（可选）外接SATA硬盘口6匹配电阻开关（SW1）485总线的终端匹配电阻开关，开关向上（出厂默认）断开电阻连接，开关向下接通本端电阻（120欧姆）7RS-485接口连接RS-485设备，如解码器等，可使用485接口的T＋T－线连接解码器报警输入(IN)接报警输入（4路开关量，连接方法参见2.4节）报警输出(OUT)接报警输出（2路开关量，连接方法参见2.4节）。
8接地端硬盘录像机接地端子9电源输入的交流电压为220V8/16路HS-S系列后面板说明：图中以16路HS-S为例序号物理接口连接说明1视频输入(VIDEO IN)连接（模拟）视频输入设备，标准BNC接口环通输出(LOOP OUT)连接视频矩阵、监视器等，标准BNC接口2视频(VOUT)输出视频(VOUT)：连接监视器，本地视频信号及菜单输出3VGA接口连接VGA显示设备，如电脑VGA显示器等4RS-232接口连接RS-232设备，如调制解调器、电脑等连接线的制作方法请参见附录2UTP网络接口同LAN网络接口，连接以太网络设备，如以太网交换机、以太网集线器（HUB）等网线制作方法参见附录25eSATA（可选）外接SATA硬盘口6匹配电阻开关（SW1）485总线的终端匹配电阻开关，开关向上（出厂默认）断开电阻连接，开关向下接通本端电阻（120欧姆）7RS-485接口连接RS-485设备，如解码器等，可使用485接口的T＋T－线连接解码器键盘接口(KB)D+、D-接控制键盘的Ta、Tb；用于设备间的级联时，前一设备的 D+、D-连接下一台设备的 D+、D-报警输入(IN)接报警输入（16路开关量，连接方法参见2.4节）。
报警输出(OUT)接报警输出（4路开关量，连接方法参见2.4节）8接地端硬盘录像机接地端子9电源输入的交流电压为220VHS-ST系列的后面板说明4路HS-ST系列后面板说明：图中以4路HS-ST为例序号物理接口连接说明1视频输入(VIDEO IN)连接（模拟）视频输入设备，标准BNC接口环通输出(LOOP OUT)连接视频矩阵、监视器等，标准BNC接口2视频(VOUT) 视频(VOUT)：连接监视器，本地视频信号及菜单输出 3VGA接口连接VGA显示设备，如电脑VGA显示器等4键盘接口(KEYBOARD)2个，任意选择其中一个用于连接（485）控制键盘，使用RJ45接口的3、4线（接收信号）接控制键盘的Ta、Tb；另外一个用于设备间的级联，级联的设备两端均使用RJ45接口的3、4线RS-232接口连接RS-232设备，如调制解调器、电脑等连接线的制作方法请参见附录2LAN网络接口连接以太网络设备，如以太网交换机、以太网集线器（HUB）等网线制作方法参见附录25eSATA（可选）外接SATA硬盘口6匹配电阻开关（SW1）485总线的终端匹配电阻开关，开关向上（出厂默认）断开电阻连接，开关向下接通本端电阻（120欧姆）。
7RS-485接口连接RS-485设备，如解码器等，可使用485接口的T＋T－线连接解码器报警输入(IN)接报警输入（4路开关量，连接方法参见2.4节）报警输出(OUT)接报警输出（2路开关量，连接方法参见2.4节）8接地端硬盘录像机接地端子9电源输入的交流电压为220V8/12/16路HS-ST系列的后面板说明：图中以16路HS-ST为例序号物理接口连接说明1视频输入（VIDEO IN）连接（模拟）视频输入设备，标准BNC接口环通输出（LOOP VOUT）连接视频矩阵、监视器等，标准BNC接口2视频辅助输出连接监视器，1个辅助视频输出3视频输出（VOUT）连接监视器，本地视频及菜单输出4VGA接口连接VGA显示设备，如电脑VGA显示器等5RS-232接口连接RS-232设备，如调制解调器、电脑等连接线的制作方法请参见附录2LAN网络接口连接以太网络设备，如以太网交换机、以太网集线器（HUB）等网线制作方法参见附录26eSATA（可选）外接SATA硬盘口7匹配电阻开关（SW1）485总线的终端匹配电阻开关，开关向上（出厂默认）断开电阻连接，开关向下接通本端电阻（120欧姆）8RS-485接口连接RS-485设备，如解码器等，可使用485接口的T＋T－线连接解码器。
键盘接口（KEYBOARD）D+、D-接控制键盘的Ta、Tb；用于设备间的级联时，前一设备的 D+、D-连接下一台设备的 D+、D-报警输入（IN）接开关量的报警输入连接方法介绍参见2.4节报警输出（OUT）接开关量报警输出连接方法介绍参见2.4节9接地端硬盘录像机接地端子10电源输入的交流电压为220VHT-S系列的后面板说明4路HT-S系列后面板说明：图中以4路HT-S为例8/12/16路HT-S系列后面板说明：图中以16路HT-S为例序号物理接口连接说明1视频输入(VIDEO IN)连接（模拟）视频输入设备，标准BNC接口环通输出(LOOP OUT)连接视频矩阵、监视器等，标准BNC接口2辅口视频输出辅口视频输出，可独立进行视频预览和回放操作辅口音频输出辅口音频输出，可独立输出预览与回放音频3视频(VOUT)、音频(AOUT)输出视频(VOUT)：连接监视器，本地视频信号及菜单输出；音频(AOUT)：连接音频设备，本地音频信号输出4语音输入(LINE IN)连接有源语音输入设备，要求音频输入电压在2v ～ 2.4v，如有源麦克风、拾音器等5VGA接口连接VGA显示设备，如电脑VGA显示器等。
6RS-232接口连接RS-232设备，如调制解调器、电脑等连接线的制作方法请参见附录2LAN网络接口连接以太网络设备，如以太网交换机、以太网集线器（HUB）等网线制作方法参见附录27USB接口连接USB存储设备，如用于备份或升级可以热插拔8eSATA（可选）外接SATA硬盘口9匹配电阻开关（SW1）485总线的终端匹配电阻开关，开关向上（出厂默认）断开电阻连接，开关向下接通本端电阻（120欧姆）10RS-485接口连接RS-485设备，如解码器等，可使用485接口的T＋T－线连接解码器键盘接口(KB)D+、D-接控制键盘的Ta、Tb；用于设备间的级联时，前一设备的 D+、D-连接下一台设备的 D+、D-报警输入(IN)接报警输入（4/16路开关量，连接方法参见2.4节）报警输出(OUT)接报警输出（2/4路开关量，连接方法参见2.4节）11接地端硬盘录像机接地端子12电源输入的交流电压为220VHD-S系列的后面板说明4/8/12/16路HD-S系列后面板说明：图中以16路HD-S为例序号物理接口连接说明1视频输入(VIDEO IN)连接（模拟）视频输入设备，标准BNC接口音频输入(AIN)连接（模拟）音频输入设备，标准BNC接口。
2辅口视频输出辅口视频输出，可独立进行视频预览和回放操作辅口音频输出辅口音频输出，可独立输出预览与回放音频3视频(VOUT)、音频(AOUT)输出视频(VOUT)：连接监视器，本地视频信号及菜单输出；音频(AOUT)：连接音频设备，本地音频信号输出4语音输入(LINE IN)连接有源语音输入设备，要求音频输入电压在2v ～ 2.4v，如有源麦克风、拾音器等5VGA接口连接VGA显示设备，如电脑VGA显示器等6RS-232接口连接RS-232设备，如调制解调器、电脑等连接线的制作方法请参见附录2LAN网络接口连接以太网络设备，如以太网交换机、以太网集线器（HUB）等网线制作方法参见附录27USB接口连接USB存储设备，如用于备份或升级可以热插拔8eSATA（可选）外接SATA硬盘口9匹配电阻开关（SW1）485总线的终端匹配电阻开关，开关向上（出厂默认）断开电阻连接，开关向下接通本端电阻（120欧姆）10RS-485接口连接RS-485设备，如解码器等，可使用485接口的T＋T－线连接解码器键盘接口(KB)D+、D-接控制键盘的Ta、Tb；用于设备间的级联时，前一设备的 D+、D-连接下一台设备的 D+、D-。
报警输入(IN)接报警输入（16路开关量，连接方法参见2.4节）报警输出(OUT)接报警输出（4路开关量，连接方法参见2.4节）11接地端硬盘录像机接地端子12电源输入的交流电压为220VHD-SL系列的后面板说明4/8/12/16路HD-SL系列后面板说明：图中以16路HD-SL为例序号物理接口连接说明1视频输入(VIDEO IN)连接（模拟）视频输入设备，标准BNC接口环通输出(LOOP OUT)连接视频矩阵、监视器等，标准BNC接口2音频输入(AUDIO IN)连接（模拟）音频输入设备，标准BNC接口，音频输入电压在2v ～ 2.4v，如有源麦克风、拾音器等3辅口视频输出辅口视频输出，可独立进行视频预览和回放操作辅口音频输出辅口音频输出，可独立输出预览与回放音频4视频(VOUT)、音频(AOUT)输出视频(VOUT)：连接监视器，本地视频信号及菜单输出；音频(AOUT)：连接音频设备，本地音频信号输出5语音输入(LINE IN)连接有源语音输入设备，要求音频输入电压在2v ～ 2.4v，如有源麦克风、拾音器等6VGA接口连接VGA显示设备，如电脑VGA显示器等7RS-232接口连接RS-232设备，如调制解调器、电脑等。
连接线的制作方法请参见附录2LAN网络接口连接以太网络设备，如以太网交换机、以太网集线器（HUB）等网线制作方法参见附录28USB接口连接USB存储设备，如用于备份或升级可以热插拔9eSATA（可选）外接SATA硬盘口10匹配电阻开关（SW1）485总线的终端匹配电阻开关，开关向上（出厂默认）断开电阻连接，开关向下接通本端电阻（120欧姆）11RS-485接口连接RS-485设备，如解码器等，可使用485接口的T＋T－线连接解码器键盘接口(KB)D+、D-接控制键盘的Ta、Tb；用于设备间的级联时，前一设备的 D+、D-连接下一台设备的 D+、D-报警输入(IN)接报警输入（16路开关量，连接方法参见2.4节）报警输出(OUT)接报警输出（4路开关量，连接方法参见2.4节）12接地端硬盘录像机接地端子13电源输入的交流电压为220VHF-S系列的后面板说明1路HF-S系列后面板说明：图中以1路HF-S为例序号物理接口连接说明1视频输入(VIDEO IN)连接（模拟）视频输入设备，标准BNC接口音频输入(AUDIO IN)连接（模拟）音频输入设备，标准BNC接口，音频输入电压在2v ～ 2.4v，如有源麦克风、拾音器等。
2视频(VOUT)、音频(AOUT)输出视频(VOUT)：连接监视器，本地视频信号及菜单输出；音频(AOUT)：连接音频设备，本地音频信号输出3语音输入(LINE IN)连接有源语音输入设备，要求音频输入电压在2v ～ 2.4v，如有源麦克风、拾音器等USB接口连接USB存储设备，如用于备份或升级可以热插拔4VGA接口连接VGA显示设备，如电脑VGA显示器等5键盘接口(KEYBOARD)2个，任意选择其中一个用于连接（485）控制键盘，使用RJ45接口的3、4线（接收信号）接控制键盘的Ta、Tb；另外一个用于设备间的级联，级联的设备两端均使用RJ45接口的3、4线RS-232接口连接RS-232设备，如调制解调器、电脑等连接线的制作方法请参见附录2UTP网络接口同LAN网络接口，连接以太网络设备，如以太网交换机、以太网集线器（HUB）等网线制作方法参见附录26eSATA（可选）外接SATA硬盘口7匹配电阻开关（SW1）485总线的终端匹配电阻开关，开关向上（出厂默认）断开电阻连接，开关向下接通本端电阻（120欧姆）8RS-485接口连接RS-485设备，如解码器等，可使用485接口的T＋T－线连接解码器。
报警输入(IN)接报警输入（4路开关量，连接方法参见2.4节）报警输出(OUT)接报警输出（2路开关量，连接方法参见2.4节）9接地端硬盘录像机接地端子10电源输入的交流电压为220V2/4路HF-S系列后面板说明：图中以4路HF-S为例序号物理接口连接说明1视频输入(VIDEO IN)连接（模拟）视频输入设备，标准BNC接口音频输入(AUDIO IN)连接（模拟）音频输入设备，标准BNC接口，音频输入电压在2v ～ 2.4v，如有源麦克风、拾音器等2视频(VOUT)、音频(AOUT)输出视频(VOUT)：连接监视器，本地视频信号及菜单输出；音频(AOUT)：连接音频设备，本地音频信号输出3辅口视频(VAUX)输出辅口视频输出，可独立进行视频预览和回放操作辅口音频(AAUX)输出辅口音频输出，可独立输出预览与回放音频4语音输入(LINE IN)连接有源语音输入设备，要求音频输入电压在2v ～ 2.4v，如有源麦克风、拾音器等USB接口连接USB存储设备，如用于备份或升级可以热插拔5VGA接口连接VGA显示设备，如电脑VGA显示器等6键盘接口(KEYBOARD)2个，任意选择其中一个用于连接（485）控制键盘，使用RJ45接口的3、4线（接收信号）接控制键盘的Ta、Tb；另外一个用于设备间的级联，级联的设备两端均使用RJ45接口的3、4线。
RS-232接口连接RS-232设备，如调制解调器、电脑等连接线的制作方法请参见附录2UTP网络接口同LAN网络接口，连接以太网络设备，如以太网交换机、以太网集线器（HUB）等网线制作方法参见附录27eSATA（可选）外接SATA硬盘口8匹配电阻开关（SW1）485总线的终端匹配电阻开关，开关向上（出厂默认）断开电阻连接，开关向下接通本端电阻（120欧姆）9RS-485接口连接RS-485设备，如解码器等，可使用485接口的T＋T－线连接解码器报警输入(IN)接报警输入（4路开关量，连接方法参见2.4节）报警输出(OUT)接报警输出（2路开关量，连接方法参见2.4节）10接地端硬盘录像机接地端子11电源输入的交流电压为220V6/8/10/12/16路HF-S系列后面板说明：图中以16路HF-S为例序号物理接口连接说明1视频输入(VIDEO IN)连接（模拟）视频输入设备，标准BNC接口音频输入(AUDIO IN)连接（模拟）音频输入设备，标准BNC接口，音频输入电压在2v ～ 2.4v，如有源麦克风、拾音器等2辅口视频(VAUX)输出辅口视频输出，可独立进行视频预览和回放操作辅口音频(AAUX)输出辅口音频输出，可独立输出预览与回放音频。
3视频(VOUT)、音频(AOUT)输出视频(VOUT)：连接监视器，本地视频信号及菜单输出；音频(AOUT)：连接音频设备，本地音频信号输出4语音输入(LINE IN)连接有源语音输入设备，要求音频输入电压在2v ～ 2.4v，如有源麦克风、拾音器等5VGA接口连接VGA显示设备，如电脑VGA显示器等6RS-232接口连接RS-232设备，如调制解调器、电脑等连接线的制作方法请参见附录2ETHERNET网络接口同LAN网络接口，连接以太网络设备，如以太网交换机、以太网集线器（HUB）等网线制作方法参见附录27USB接口连接USB存储设备，如用于备份或升级可以热插拔8ESATA（可选）外接SATA设备接口9匹配电阻开关（SW1）485总线的终端匹配电阻开关，开关向上（出厂默认）断开电阻连接，开关向下接通本端电阻（120欧姆）10RS-485接口连接RS-485设备，如解码器等，可使用485接口的T＋T－线连接解码器键盘接口(KB)D+、D-接控制键盘的Ta、Tb；用于设备间的级联时，前一设备的 D+、D-连接下一台设备的 D+、D-报警输入(IN)接报警输入（16路开关量，连接方法参见2.4节）。
报警输出(OUT)接报警输出（4路开关量，连接方法参见2.4节）11接地端硬盘录像机接地端子12电源输入的交流电压为220VAH-S、AHL-S及AHFL-S系列的后面板说明3/4路AH-S、AHL-S及AHFL-S系列后面板说明：图中以4路AHL-S为例序号物理接口连接说明1电源ATX标准电源，输入的交流电压为220V2供电输出+12V /1A输出供摄像机3报警输入（IN）接近：1脚供DC+12V/1A给接近传感器、2脚接地、3脚连接接近传感器，出钞、装钞、震动及环境：开关量输入4报警输出（OUT）警号：1脚DC+12V/1A输出、2脚接地，拨号器：开关量输出5视频输出（VOUT）连接监视器，用于本地监视，标准BNC接口6视频输入（VIN）分别连接主口、出钞、装钞、环境摄像机，标准BNC接口7音频输入（AIN）分别连接主口、出钞、装钞、环境音频（模拟）输入设备，标准BNC接口8音频输出（AOUT）连接音频（模拟）输出设备，标准BNC接口9USB接口连接USB存储设备，用于本地备份录像资料，USB硬盘、USB刻录机需外部供电10VGA接口连接VGA显示设备，如电脑VGA显示器等11UTP网络接口同LAN接口，连接以太网络设备，如以太网交换机、以太网集线器（HUB）等。
网线制作方法参见附录212RS-485接口连接RS-485设备，如解码器等，可使用RJ45接口的1、2线连接解码器，连接线的制作方法请参见附录213RS-232接口连接RS-232设备，如调制解调器、电脑等设备配件盒内提供了连接线，或参见附件2自己来制作14输出备份接口连接模拟录像设备，用于资料备份，标准RCA接口15接地端硬盘录像机接地端子H-S系列的后面板说明4路H-S系列后面板说明：图中以4路H-S为例序号物理接口连接说明1视频输入(VIDEO IN)连接（模拟）视频输入设备，标准BNC接口环通输出(LOOP OUT)连接视频矩阵、监视器等，标准BNC接口2主口视频(MAIN)输出连接监视器，本地视频信号及菜单输出辅口视频(SPOT)输出辅口视频输出，可独立进行视频预览和回放操作3VGA接口连接VGA显示设备，如电脑VGA显示器等4音频(AUDIO OUT)输出连接音频设备，本地音频信号输出,标准RCA接口5音频输入(AUDIO IN)连接有源音频输入设备，如拾音器,标准RCA接口6LAN网络接口连接以太网络设备，如以太网交换机、以太网集线器（HUB）等网线制作方法参见附录27RS-232接口连接RS-232设备，如调制解调器、电脑等，连接线的制作方法请参见附录2。
8RS-485接口RS-485接口9报警输入(IN)接报警输入（4路开关量，连接方法参见2.4节）报警输出(OUT)接报警输出（2路开关量，连接方法参见2.4节）10接地端硬盘录像机接地端子11电源输入的交流电压为220V8路H-S系列后面板说明：图中以8路H-S为例序号物理接口连接说明1主口视频(MAIN)连接监视器，本地视频信号及菜单输出辅口视频(SPOT)输出辅口视频输出，可独立进行视频预览和回放操作2输出视频输入(VIDEO IN)连接（模拟）视频输入设备，标准BNC接口3环通输出(VIDIO LOOP OUT)连接监视器，标准DB15接口4VGA接口连接VGA显示设备，如电脑VGA显示器等5RS-232接口连接RS-232设备，如调制解调器、电脑等，连接线的制作方法请参见附录26LAN网络接口连接以太网络设备，如以太网交换机、以太网集线器（HUB）等网线制作方法参见附录27RS-485接口RS-485接口8报警输入(IN)接报警输入（16路开关量，连接方法参见2.4节）报警输出(OUT)接报警输出（4路开关量，连接方法参见2.4节）9接地端硬盘录像机接地端子10电源输入的交流电压为220V。
16路H-S系列后面板说明：图中以16路H-S为例序号物理接口连接说明1主口视频(MAIN)连接监视器，本地视频信号及菜单输出辅口视频(SPOT)输出辅口视频输出，可独立进行视频预览和回放操作2输出视频输入(VIDEO IN)连接（模拟）视频输入设备，标准BNC接口3音频(AUDIO OUT)输出连接音频设备，本地音频信号输出,标准RCA接口4音频输入(AUDIO IN)连接有源音频输入设备，如拾音器,标准RCA接口5环通输出(VIDIO LOOP OUT)连接监视器，标准DB15接口6GA接口连接VGA显示设备，如电脑VGA显示器等7RS-232接口连接RS-232设备，如调制解调器、电脑等，连接线的制作方法请参见附录28LAN网络接口连接以太网络设备，如以太网交换机、以太网集线器（HUB）等网线制作方法参见附录29RS-485接口RS-485接口10报警输入(IN)接报警输入（16路开关量，连接方法参见2.4节）报警输出(OUT)接报警输出（4路开关量，连接方法参见2.4节）11接地端硬盘录像机接地端子12电源输入的交流电压为220V2.4 报警线连接说明报警输入连接示例报警输入为开关量（干节点）输入，如报警输入信号不是开关量信号，如电压信号，请参考以下连接方式连接：报警输出连接示例 报警输出接直流、交流负载时，请参考一下连接方式连接：以上请注意JJ1短接子的不同用法。
当外部接直流负载时，JJ1两种方式均可安全使用，同时建议在12V电压、1A电流限制范围内使用当外部接交流负载时，JJ1必须跳开，即拔掉主板上的相应短接子；为保证安全，外接交流负载时推荐使用外接继电器（具体接线方法如图）主板上有四个这样的短接子，每个报警输出对应一个，分别是JJ1、JJ2、JJ3、JJ4，出厂时均是短接的，当直接接交流负载时必须拔掉短接子警告！当作为交流电路的控制开关时，必须拔掉短接子，并使用外接继电器，否则会损坏设备并有触电危险！接线方法说明设备提供接信号线的绿色弯针插头，接线步骤如下：1、拨出插在设备上的绿色弯针插头；2、用微型十字起子拧松插头上的螺丝，将信号线放进插头内弹簧片下沿，拧紧螺丝；3、将接好的插头卡入相应的绿色弯针插座上 3 操作必读3.1 前面板说明HC-S、HC-SL、HS-S、HS-ST、HT-S、HD-S、HD-SL、HF-S系列硬盘录像机前面板图：序号类型名称说明1状态灯1-8通道1-16状态显示1-8路设备：绿色表示正在录像，红色表示正在网传，橙色表示正在录像和网传9-16路设备：绿色表示1-8路正在录像，红色表示9-16路正在录像，橙色表示1-16通道其中的2路正在录像。
举例：3号灯是绿色表示第3路正在录像，如果是红色表示第11路正在录像，橙色表示第3路与第11路均在录像2状态灯就绪状态报警MODEM硬盘网络Tx/Rx 设备处于就绪状态处于遥控器控制时呈绿色，处于键盘控制下呈红色有报警信号输入时呈红色当通过RS-232串口连接的MODEM拨号成功后呈绿色硬盘正在读写时呈红色并闪烁网络连接正常时呈绿色网络正在发送/接收数据时呈绿色并闪烁3开关键开关键启动/关闭硬盘录像机4输入键数字键可以输入数字、大小写英文字母、符号及汉字（区位码）5复合键编辑/光圈+云台控制/光圈-主菜单/雨刷退出输入法/焦距+多画面/焦距-放像/自动录像/预置点系统信息/变倍+主口/辅口/变倍-F1 /灯光F2/辅助1、进入编辑状态，在编辑状态下用于删除光标前字符；2、调整光圈；3、选择框状态与之间的切换1、进入云台控制模式；2、调整光圈1、到菜单操作界面的切换；2、雨刷控制取消当前操作，返回到上级菜单或预览界面1、输入法（数字、英文、中文、符号）之间的切换；2、调整焦距；3、本地预览界面中，显示/隐藏通道状态1、预览时多画面切换；2、从菜单模式切换到预览界面；3、调整焦距1、本地回放；2、自动扫描。
1、手动录像；2、调用预置点控制变倍1、作为主口/辅口切换控制键；2、控制变倍 灯光控制键控制辅助设备6控制键方向键确认（Enter）由上【】、下【】、左【】、右【】四个按键组成1、菜单模式时使用【】、【】键移动菜单设置项活动框，使用【】、【】键选择菜单设置项数据；2、云台方向控制；3、回放时控制快放、慢放、快进、快退等1、菜单模式的确认操作；2、选择框状态与之间的切换；3、回放时的暂停AH-S系列硬盘录像机前面板图：序号类型名称说明1状态灯通道1通道2通道3通道4就绪状态报警MODEM硬盘网络Tx/Rx通道1状态显示，绿色表示正在录像，红色表示正在网传，橙色表示正在录像和网传通道2状态显示，绿色表示正在录像，红色表示正在网传，橙色表示正在录像和网传通道3状态显示，绿色表示正在录像，红色表示正在网传，橙色表示正在录像和网传通道4状态显示，绿色表示正在录像，红色表示正在网传，橙色表示正在录像和网传设备处于就绪状态处于遥控器控制时呈绿色有报警信号输入时呈红色当通过RS-232串口连接的MODEM拨号成功后呈绿色硬盘正在读写时呈红色并闪烁网络连接正常时呈绿色网络正在发送/接收数据时呈绿色并闪烁。
2开关键开关键设备开关，带电源指示灯，绿色表示设备正在工作，红色表示设备已经停止工作，指示灯灭表示后面板电源开关已经关闭或电源线已经拔掉3功能键主菜单对讲系统信息退出编辑预览模式切换到菜单模式主动发起语音对讲（待扩充）显示硬盘录像机系统信息取消当前操作，返回到上级菜单进入编辑状态，在编辑状态下用于删除光标前字符4快捷键放像录像云台控制多画面输入法本地回放快捷键手动录像快捷键进入云台控制模式1、预览时多画面切换；2、从菜单模式切换到预览界面输入法（数字、英文、中文、符号）之间的切换5控制键方向键由上【】、下【】、左【】、右【】四个按键组成1、菜单模式时使用【】、【】键移动菜单设置项活动框，使用【】、【】键选择菜单设置项数据；2、云台方向控制；3、回放时控。
