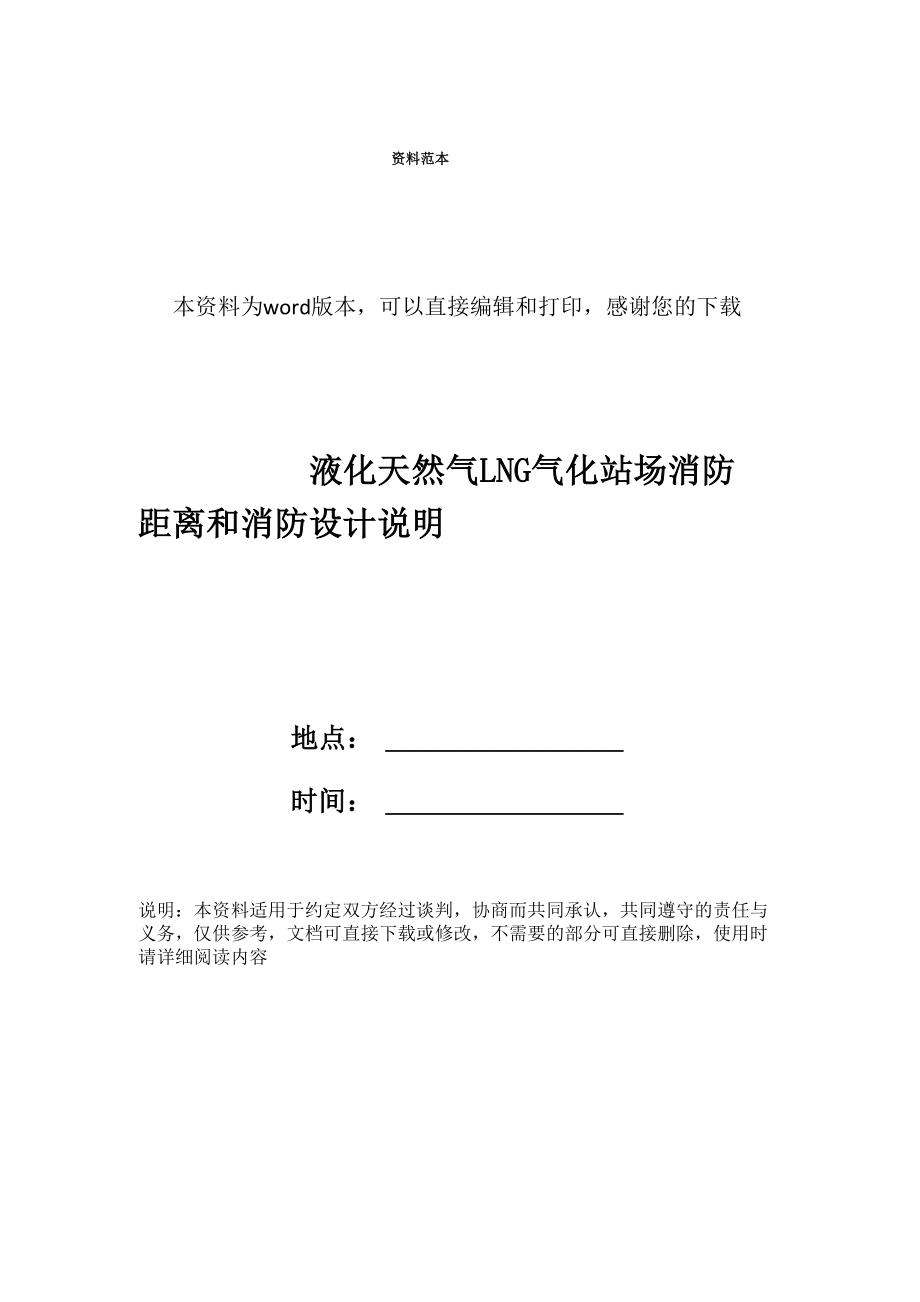

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载液化天然气LNG气化站场消防 距离和消防设计说明地点： 时间： 说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与 义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时 请详细阅读内容XXXLNG气化站消防距离和消防设计说明书XXX设计院2015年12月目 录TOC \o "1-2" \h \z \u HYPERLINK \l 〃_Toc130453881〃 1.工程简 介 PAGEREF _Toc130453881 \h 1HYPERLINK \l "_Toc130453882" 1.1 工程概况 PAGEREF_Toc130453882 \h 1HYPERLINK \l "_Toc130453883" 1.2 项目业主简介 PAGEREF_Toc130453883 \h 1HYPERLINK \l "_Toc130453884" 1.3. 工程内容及主要工程量PAGEREF _Toc130453884 \h 1HYPERLINK \l "_Toc130453885" 1.4.工程建设 PAGEREF_Toc130453885 \h 2HYPERLINK \l "_Toc130453886" 1.5 投资概算和资金来源 PAGEREF_Toc130453886 \h 2HYPERLINK \l "_Toc130453887" 1.6 技术经济指标 PAGEREF_Toc130453887 \h 3HYPERLINK \l "_Toc130453888" 2. XXXLNG 气化站工程消防设计 PAGEREF _Toc130453888 \h 4HYPERLINK \l "_Toc130453889" 2.1 概述 PAGEREF _Toc130453889 \h 4HYPERLINK \l "_Toc130453890" 2.2 消防工程设计 PAGEREF_Toc130453890 \h 4HYPERLINK \l 〃_Toc130453891〃 2.3 专用消防设施 PAGEREF _Toc130453891 \h 7HYPERLINK \l 〃_Toc130453892〃 2.4 其他措施 PAGEREF_Toc130453892 \h 11HYPERLINK \l 〃_Toc130453893〃 2.5 消防组织 PAGEREF_Toc130453893 \h 12附：XXXLNG气化站消防平面布置图1. 工程简介1.1工程概况工程名称：XXX气化站项目业主：XXX燃气有限公司工程性质：城市基础设施和城市能源工程供气规模：2015年：12248万标准立方米/年2020年：27113万标准立方米/年。
2015年项目总投资：44181.00万元1.2 项目业主简介XXX燃气有限公司致力于城市燃气建设目前，公司正以积极进取的姿态，艰苦奋斗的精神，大力发展管道燃气 努力开拓天然气利用市场和领域，为再创燃气事业新篇章，为优化城市能源结 构、提升城市品位作贡献1.3.工程内容XXXLNG气化站整站的土建、电气、控制和工艺建设1.4.工程建设1、近期建设工期近期工程的建设计划工期包括施工前期、施工期以及投产发展期等所需要 的时间本工程的工期安排具体如下：2015年下半年：勘察设计阶段（部分管道工程开始施工）；2015年下半年：主体工程施工及用户发展阶段；2016年〜2020年为用户发展阶段（达到一期工程设计规模）2、施工计划工期施工计划工期包括施工前期和主体工程施工期预计初步设计审批日期为 2015年12月，试运行时间为2016年11月，得到本工程施工计划工期为11个 月1.5投资概算和资金来源1.5.1投资概算本工程概算总投资为44181.00万元，其中建筑工程费用13647.87万元， 设备工程费用2901.63万元，安装工程费用15716.95万元，其它工程费用 11914.56 万元5.2 资金来源本工程资金来源为：固定资产投资的30%由业主自筹，固定资产投资的70% 贷款，贷款额为27600万元。
1.6技术经济指标2015年工程技术经济指标表 表1-022. XXXLNG气化站工程消防设计2.1概述本工程生产对象为天然气，其中LNG储存气化区、调压计量柜及远期预留 的CNG加气卸气区等属甲类火灾危险性区域，按有关规范进行消防工程设计， 其它区域属一般性区域本消防设计遵循的主要规范包括：1、《城镇燃气设计规范》GB50028-2006；2、 《建筑设计防火规范》GB50016-2014；3、 《汽车加油加气站设计与施工规范》GB50156-2012（2014年版）；4、 《石油天然气工程设计防火规范》GB50183-2004；5、 《建筑灭火器配置设计规范》GB 50140-2005；2.2消防工程设计城镇天然气气化工程的生产对象为天然气，工程中重要场站内的生产区域 属甲类火灾危险性区域，因此，按有关规范进行消防工程设计LNG气化站内 的储气区等属甲类火灾危险性区域，也属火灾危险区域2区区域，其它区域属 一般性区域本消防工程设计包括防火安全间距、建筑物耐火等级、专用消防设施等内 容2.2.1防火安全间距1、与站外的安全距离LNG气化站站址选择符合城市总体规划的要求，远离城市中心和人口密集 区。
站址西北面靠近xx路，距xx路约50米.南侧邻小河及yy公路，公路对面 有零星简易民房，东侧为鱼塘，北侧为规划道路除此之外周围100米范围内 无其他建筑设施本站的生产区包括LNG储存气化区、高中压调压撬及远期预留的CNG站LNG储存气化区与站外设施的安全距离满足《石油天然气工程设计防火规 范》GB50183-2004之规定，见表2-01单位:米 液化天然气气化站与站外设施安全距离表 表2-01LNG储存气化区与站外设施的安全距离满足《城镇燃气设计规范》 GB50028-2006 之规定，见表 2-02单位:米液化天然气气化站与站外设施安全距离表表 2-02高中压调压撬与站外设施的安全距离满足《城镇燃气设计规范》GB50028- 2006之规定，见表2-03单位:米 高中压调压撬与站外设施安全距离表 表2-03远期预留的CNG站与站外设施的安全距离满足《《汽车加油加气站设计与 施工规范》GB50156-2012（2014年版）之规定，见表2-04单位:米 远期CNG站与站外设施安全距离表 表2-042、站内的安全距离站内除主要生产设施外，还有综合办公楼、消防水池、消防泵房、变配电 间生产设施及它们与其他站内建构筑物间的安全距离见表2-05、表2-06。
单位:米 LNG气化站站内设施安全距离表 表2-05单位:米 远期CNG站站内设施安全距离表 表2-062.2.2建筑物耐火等级站内的工业用房中，消防泵房、配电间、发电机房等为一级耐火等级，其 余建筑物为二级耐火等级2.2.3 .其他措施建立消防制度，明确消防责任人，设立必要的消防队伍，加强消防培训， 火灾危险场所设置报警装置和防火警示标志等2.3专用消防设施2.3.1消防水系统按《石油天然气工程设计防火规范》GB50183-2004、《建筑设计防火规 范》GB50016-2014，LNG气化站需设置消防水系统LNG站站内设有6台LNG低温储罐，调压计量区及生产辅助用房等设施LNG低温储罐直径3.52米，高17.177米罐与罐之间的净间距5.48米，大于 储罐直径的1.5倍（5.28米）不需考虑相邻罐的冷却问题由于《城镇燃气设计规范》和《石油天然气工程设计防火规范》在计算消 防用水量方面存在一定差异，故本工程LNG储罐区消防用水量分别按两个规范 来进行计算一、消防水量计算1、 按《城镇燃气设计规范》计算1） 、灭火用水量根据规范要求，火灾延续时间6小时，消防水枪用水量30升/秒，则灭火 用水量为：6X3600X30/1000=648 立方米2） 、冷却水量100立方米LNG罐单罐表面积为180平方米，喷淋强度0.15升/秒.平方 米，计算得出冷却水量：6X3600X 180X0.15/1000=583 立方米3） 、高倍泡沫用水量按10升/秒考虑，则高倍泡沫用水量为6X3600X10/1000=216 立方米因此，总消防水量为：648+583+216=1447立方米2、 按《石油天然气工程设计防火规范》计算1） 、灭火用水量根据规范要求，火灾延续时间6小时，消防用水量20升/秒，则灭火用水 量为：6X3600X20/1000=432 立方米2） 、冷却水量100立方米LNG罐单罐表面积为180平方米，喷淋强度0.15升/秒.平方 米，计算得出冷却水量：3）、高倍泡沫用水量按10升/秒考虑，则高倍泡沫用水量为6X3600X10/1000=216 立方米因此，总消防水量为：432+583+216=1231 立方米3、实际计算考虑到目前我国还没有专门用于LNG的设计规范，为确保消防安全，结合 我院其他项目的设计情况，对选用参数进行调整：按罐表面积计算冷却用水， 且考虑3个相邻罐冷却，因相邻罐采用不燃烧材料保温，故喷淋强度减半为 0.075升/秒.平方米。
则实际计算如下：1） 、灭火用水量火灾延续时间6小时，消防用水量30升/秒，则灭火用水量为：6X3600X30/1000=648 立方米2） 、冷却水量100立方米LNG罐单罐表面积为180平方米，喷淋强度0.15升/秒.平方 米，3个相邻罐表面积的一半为270平方米，喷淋强度0.075升/秒.平方米， 计算得出冷却水量：6X3600X（180X0.15+270X0.075） /1000=1021 立方米3） 、高倍泡沫用水量按10升/秒考虑，则高倍泡沫用水量为6X3600X10/1000=216 立方米4） 、补给水量本工程消防给水由市政水管引入，管径DN100，补水流速1.7米/秒，6小 时补水量为：0.25X0.1X0.1X3.14X1.7X6X3600=288 立方米因此，总消防水量为：648+1021+216-288=1597 立方米^1600 立方米该计算结果远远大于按《城镇燃气设计规范》和《石油天然气工程设计防 火规范》计算的数据因此本工程计算的消防水量能够保证消防的需要二、消防系统消防给水系统由消防泵房、消防水池、消防给水管网及消火栓、消防水炮 等组成1、 消防泵房根据本站所需消防水量水压的要求，消防泵房内设置两台消防水泵，立式 固定消防专用水泵两台；一用一备，采用自灌式吸水。
火灾时，由压力联动装 置在火警后2分钟内启动消防泵，使管网中最不利点的水压和流量达到灭火要 求消防水泵设置回流设施，定期开启消防水泵，确保水泵运行状况的正常 水泵出水管上设置试验消火栓泵房设有值班人员与报警，并保证能直接开启、停止消防水泵的运 行2、 消防水池本站消防给水水源从邻近的市政管网中引入，根据消防用水量的要求，本 站设有1600立方米的消防水池一座（分为两格），贮备6小时消防用水量消 防水池设液位显示消防水池不定期换水，可保持池内水质良好3、 消防给水管网站内消防管网采用闭合环状，配置地上式室外消火栓及固定式消防水炮 LNG储罐上设置水喷雾装置，对储罐进行冷却室外消防栓旁应设水带箱，箱内配置2盘直径65毫米、长度20米的带快 速接口的水带，及2支口径65毫米X19毫米水枪、一把消火栓钥匙，水带箱 距消火栓距离2米消防给水管材选用钢管，能满足消防水压要求LNG气化站应配有高倍数泡灭火系统高倍数泡沫系统对于减少未点燃的泄漏LNG的气化，控制LNG流淌火灾比 较有效，本工程考虑设置一台固定式PF4型水轮式高倍数泡沫发生器，采用压 力泡沫混合液驱动微型冲击式水轮机作为动力该发生器自带泡沫液罐和比例 混合器，使用时接上水源，用吸液管从泡沫原液储存桶中吸取泡沫原液，就可 起泡。
2.3.3灭火器配置根据规范要求，生产区按严重危险级考虑，火灾种类为C类，采用推车式 灭火器；生活区按轻危险级考虑，火灾种类为A类，采用手提式灭火器，以保 证扑救初起火灾和零星火灾罐池旁： 35千克推车式干粉灭火器8具卸车台旁： 35千克推车式干粉灭火器4具空温气化器旁：35千克推车式干粉灭火器 4具NG加热器旁： 8千克手提式干粉灭火器 4具调压计量柜旁： 8千克推车式干粉灭火器 4具站房内： 8千克推车式干粉灭火器 6具消防泵房内： 8千克推车式干粉灭火器 4具2.4其他措施2.4.1安全及报警装置场站设有火灾和气体泄漏检测装置，装置区和罐区设置火焰探测报警装 置、可燃气体浓度探测报警装置、检测液化天然气泄漏的低温检测报警装置 探测器和报警器的信号盘应设在其保护区的控制室或操作室内，以便在事故发 生前后均可以使灾难得到有效控制2.4.2消防车道LNG气化站内设6米宽的环形消防车道，设2个消防车进出口1、切断气源，堵漏，防止大量气体扩散，造成二次危害若不能立即切断 气源，则不允许熄灭正在燃烧的气体2、 对着火罐与周围的临近罐和设备进行冷却保护，在不适宜扑灭火灾的情 况下，使LNG安全气化燃烧，LNG贮罐装有固定式冷却装置，发生火灾时，在 固定装置尚未破损失效的情况下，应迅速启动进行冷却，当上述装置失去作用，则应迅速组织采用固定式水炮或移动式设备冷却。
3、 在冷却着火罐的同时应组织一定的力量筑堤堵截，阻止火灾蔓延，要加 固护堤，堵塞漏洞、排水沟，防止LNG流到堤外或沟内扩大燃烧可在防护堤 外开挖液体导向沟，以备当LNG溢出堤外时，将其导向安全地点，使用高倍数 泡沫使其安全气化4、 迅速备足力量，及时消灭外围火焰准备充足水源，保证火场不间断供水备足消防车辆和所需的灭火器材、 灭火剂2.5消防组织2.5.1安全管理机构及人员配备设置独立的安全监察机构；安全机构的成员人数按职工人数的3%配 备，但不得少于3人；安全监察人员实行持证上岗制度组建安全防火管理机构，设置：义务消防队、器材组、救护组和治安组 等，在当地消防部门指导下，制订消防方案，定期进行消防演习；维护治安， 保障工程设施不被人为破坏2.5.2安全生产规章制度根据有关法规、专业技术规程、制度、反事故技术制度和设备制造说明， 编制各类现场运行规程、制度，经专业审查，报总工程师批准后执行制定有关的检修、维护管理制度，根据专业技术规程和设备制造说明，制 定主辅设备及管路系统的检修、维护工艺规程和质量标准，经专业审查，报总 工程师批准后执行建立健全的各项规章制度，如岗位安全操作规程、防火责任制、岗位责任 制、日常和定期检修制度、职工定期考核制度等。
遵循国家安全生产监督部门和燃气行业安全管理的有关规定；制订详细 的、切实可行的各种应急方案，建立应急救援系统在火灾危险性较大的区域设置防火安全标志，严格控制火源，以免造成危 险2.5.3职工的安全培训新工作人员在独立担任值班前，必须按顺序经过现场基本制度学习、现场 见习和跟班实习三个培训阶段，经考试合格后，方可持证上岗。
