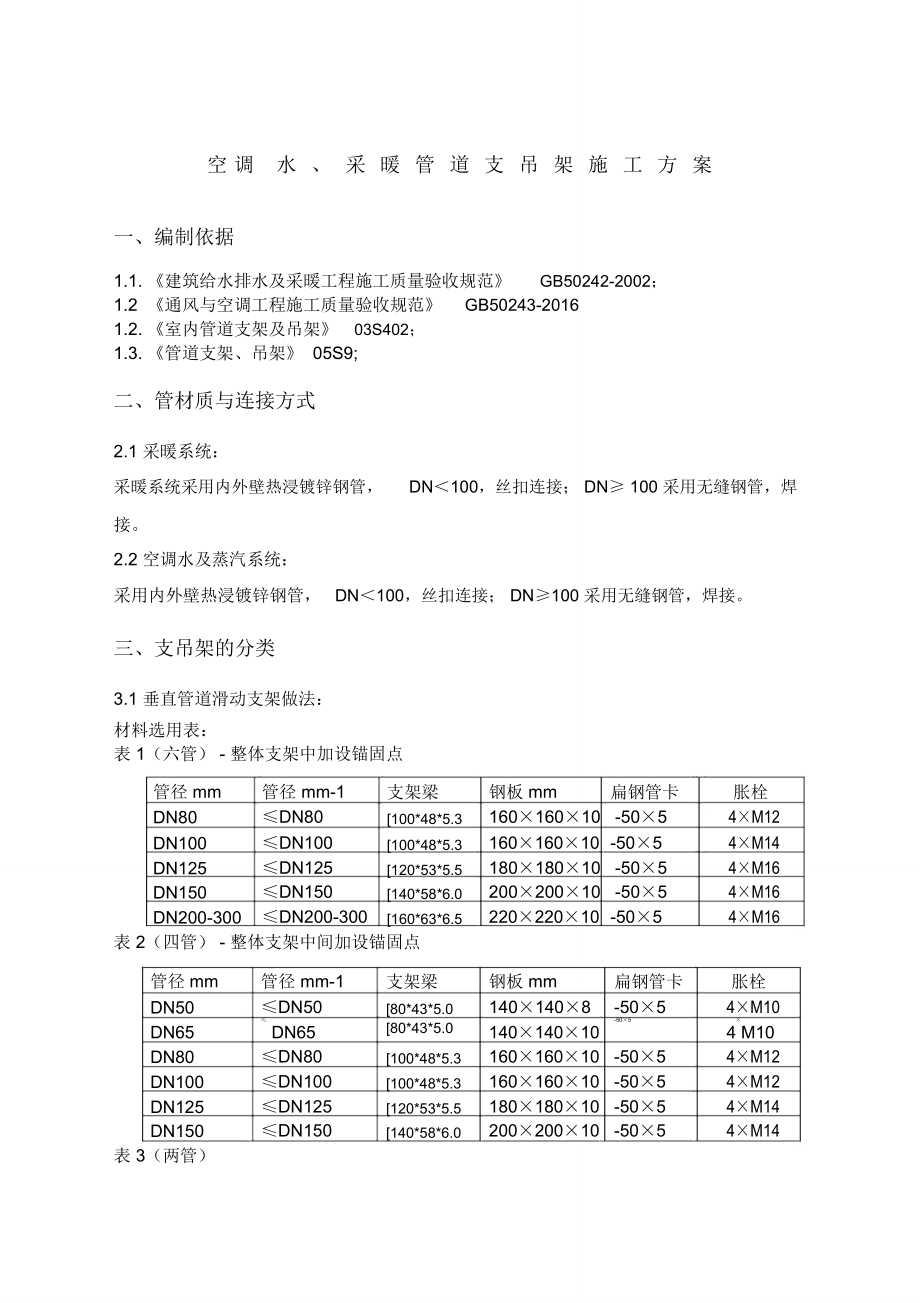

空 调 水 、 采 暖 管 道 支 吊 架 施 工 方 案一、编制依据1.1. 《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002；1.2 《通风与空调工程施工质量验收规范》 GB50243-20161.2. 《室内管道支架及吊架》 03S402；1.3. 《管道支架、吊架》 05S9;二、管材质与连接方式2.1 采暖系统：采暖系统采用内外壁热浸镀锌钢管， DN＜100，丝扣连接； DN≥ 100 采用无缝钢管，焊接2.2 空调水及蒸汽系统：采用内外壁热浸镀锌钢管， DN＜100，丝扣连接； DN≥100 采用无缝钢管，焊接三、支吊架的分类3.1 垂直管道滑动支架做法：材料选用表：表 1（六管） - 整体支架中加设锚固点管径 mm管径 mm-1支架梁钢板 mm扁钢管卡胀栓DN80≤DN80[100*48*5.3160×160×10 -50×54×M12DN100≤DN100[100*48*5.3160×160×10-50×54×M14DN125≤DN125[120*53*5.5180×180×10 -50×54×M16DN150≤DN150[140*58*6.0200×200×10 -50×54×M16DN200-300≤DN200-300[160*63*6.5220×220×10-50×54×M16表 2（四管） - 整体支架中间加设锚固点管径 mm管径 mm-1支架梁钢板 mm扁钢管卡胀栓DN50≤DN50[80*43*5.0140×140×8-50×54×M10≤[80*43*5.0-50×5×DN65DN65140×140×104 M10DN80≤DN80[100*48*5.3160×160×10-50×54×M12DN100≤DN100[100*48*5.3160×160×10-50×54×M12DN125≤DN125[120*53*5.5180×180×10-50×54×M14DN150≤DN150[140*58*6.0200×200×10-50×54×M14表 3（两管）管径 mm管径 mm-1支架梁钢板 mm扁钢管卡胀栓[80*43*5.0× ×-50×5×DN50≤DN501208062 M10-50×5DN65≤DN65× ××[80*43*5.01208082 M10× ×-50×5×DN80≤DN80[80*43*5.01208082 M103.2 垂直管道固定支架做法：材料选用表：表 4（六管） - 整体支架中加设锚固点管径 mm管径 mm-1支架梁钢板 mm扁钢管卡胀栓DN80≤DN80[100*48*5.3160×160×10-50×54×M12[100*48*5.3-50×5×DN100≤DN100160×160×104 M14DN125≤DN125[120*53*5.5180×180×10 -50×54×M16DN150≤DN150[140*58*6.0200×200×10 -50×54×M16DN200-300≤DN200-300[160*63*6.5220×220×10-50×54×M16表 5（四管） - 整体支架中间加设锚固点管径 mm管径 mm-1支架梁钢板 mm扁钢管卡胀栓[80*43*5.0-50×5×DN50≤DN50140×140×84 M10DN65≤DN65140×140×10-50×5×[80*43*5.0DN80≤DN80[100*48*5.3160×160×10 -50×54×M12DN100≤DN100[100*48*5.3160×160×10 -50×54×M12DN125≤DN125[120*53*5.5180×180×10 -50×54×M14DN150≤DN150[140*58*6.0200×200×10-50×54×M143.3 水平管道滑动支架做法：（ DN＜100）（ DN＜100）（ DN≥100）（ DN≥100）材料选用表 6 双管吊架管径吊杆扁钢管卡支架梁内拉螺栓胀栓钢板DN32-502×Φ10-50×5∟ 40×4M10DN65-802×Φ10-50×5∟ 50×5M10DN100-150[100*48*5.3-50×5[100*48*5.32×M12 2002×6[120*53*5.5-50×5[120*53*5.5××DN200-3002 M122002 6材料选用表 7 四管吊架管径吊杆扁钢管卡支架梁内拉螺栓胀栓钢板DN32-502×Φ12-50×5∟ 50×5M12DN65-802×Φ12-50×5∟ ×M1263 6DN100-150[120*53*5.5-50×5DN200-300[140*58*6.0-50×53.4 水平管道防晃支架做法[120*53*5.5[140*58*6.04×M12 2002x64×M12 2002×6（ DN＜100）表 8 管道防晃支架管径（双管）型钢支梁钢板尺寸胀栓规格扁钢管卡DN32-50∟ 63×6140×80×8M-50*510DN50-80∟ 75×7160×80×8M12-50*53.5 水平管道固定支架做法材料选用表 9管径 型钢 钢板 -1 钢板 -2 钢板 -3 胀栓规格DN≤80[8#100×200×61002×61602×6M4× 10DN≤125[10#120×200×81202×8200 2×8M4× 10DN≤300[12#140×200×81402×82002×8M4× 10表 10 管道支架的最大间距见下表：公称直径（ mm）DN20-25DN32-50DN65-125 DN150-200 DN250-300支架的最大垂直管2.43.03.54.05.0间距（ m）水平管1.82.44.05.06.03.6 管道综合支吊架材料选用经过综合管道受力分析后确定。
3.6 支架加固原则四、支吊架的设置原则4.1 垂直管道支架管井内立管支架采用落地式安装，每层都设置，楼层超过 5m时，在楼层中间位置增设承重与墙体的支架；安装于地面的支架高度为支架底边高于套管 50mm4.2 水平管道吊架管道支架的最大间距见下表：公称直径（ mm）DN20-25DN32-50DN65-125DN150-200 DN250-300支架最大间距水平管1.82.44.05.06.0当采用成排管道组合支架时，支架间距取大管设置间距，其他管道间距不满足要求时应单独增设支吊架4.3 防晃支架水平管道起点、转向处、分支处 、长度超过 15m、末端、补偿器补偿端距补偿器法兰盘 4D处、直径大于 100mm阀门两侧设置防晃支架4.4 固定支架补偿器固定端距补偿器法兰盘 4D处设置固定支架。
