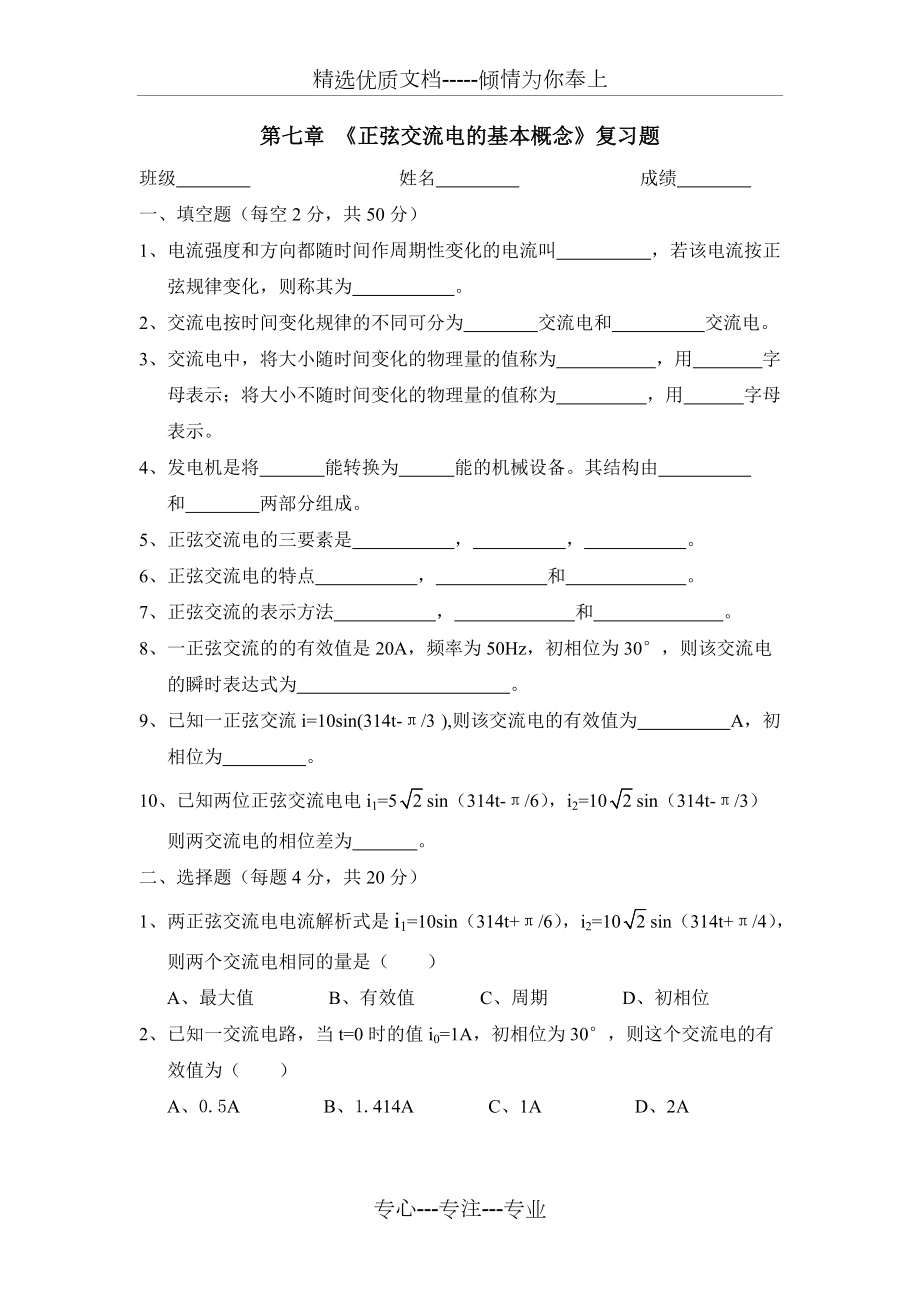

精选优质文档-----倾情为你奉上第七章 《正弦交流电的基本概念》复习题班级 姓名 成绩 一、 填空题（每空2分，共50分）1、电流强度和方向都随时间作周期性变化的电流叫 ，若该电流按正弦规律变化，则称其为 2、交流电按时间变化规律的不同可分为 交流电和 交流电3、交流电中，将大小随时间变化的物理量的值称为 ，用 字母表示；将大小不随时间变化的物理量的值称为 ，用 字母表示4、发电机是将 能转换为 能的机械设备其结构由 和 两部分组成5、正弦交流电的三要素是 ， ， 6、正弦交流电的特点 ， 和 7、正弦交流的表示方法 ， 和 。
8、一正弦交流的的有效值是20A，频率为50Hz，初相位为30°，则该交流电的瞬时表达式为 9、已知一正弦交流i=10sin(314t-π/3 ),则该交流电的有效值为 A，初相位为 10、已知两位正弦交流电电i1=5sin（314t-π/6），i2=10sin（314t-π/3） 则两交流电的相位差为 二、选择题（每题4分，共20分）1、两正弦交流电电流解析式是i1=10sin（314t+π/6），i2=10sin（314t+π/4），则两个交流电相同的量是（ ）A、最大值 B、有效值 C、周期 D、初相位2、已知一交流电路，当t=0时的值i0=1A，初相位为30°，则这个交流电的有效值为（ ） A、0.5A B、1.414A C、1A D、2A3、已知一交流电的波形如图1所示，则交流电的初相位是（ ）A、—π/2 B、0 C、π/2 D、π4、在没有特别申明的情况下，所提到的交流电的数值都是指（ ）A、有效值 B、最大值 C、瞬时值 D、固定值5、让交流电和直流电通过同样阻值的电阻，如果它们在同一时间内产生的热量相等，就把这一直流电的数值叫做交流电的（ ）A、有效值 B、最大值 C、瞬时值 D、固定值三、计算题（每题10分，共30分）1、已知一交流i=10sin（314t+π/4）A，求交流电流的有效值，初相位和频率，并画出它的波形。
2、已知一个按正弦规律变化的交流电的波形图，根据波形图求它的周期，频率，角频率，初相，有效值，并写出解析式3、如图3的相量图中，已知U=220V，I1= A，I2=3A ，写出它们的解析式第七章 《正弦交流电的基本概念》复习题（答案）一、填空题1、交流电 正弦交流电 2、正弦 非正弦 3、瞬时值 小写字母 有效值 大写字母4、机械能 电能 线圈 磁极 5、有效值（最大值） 频率（周期） 初相位6、瞬时性 周期性 规律性 7、解析式 波形图 向量图 8、i=20 sin (314t+)9、5/ —π/3 10、30°二、选择题C B C A A三、1、I=Im/=5 (1’) ф=π/4 (1’) ω=100π (1’) f=ω/2π=50Hz (1’)图 （略） （ 6’）2、T=0.2S (1’)f =5Hz (1’)ω=10π (1’)ф=π/2 (1’)I=10/=5 (1’)i=10sin (31.4t+) （ 5’）3、U=220sinωt i1=3 sin(ωt+π/4) i2=3 sin(ωt-π/4)i1+i2=6sin(ωt-15°) 专心---专注---专业。
