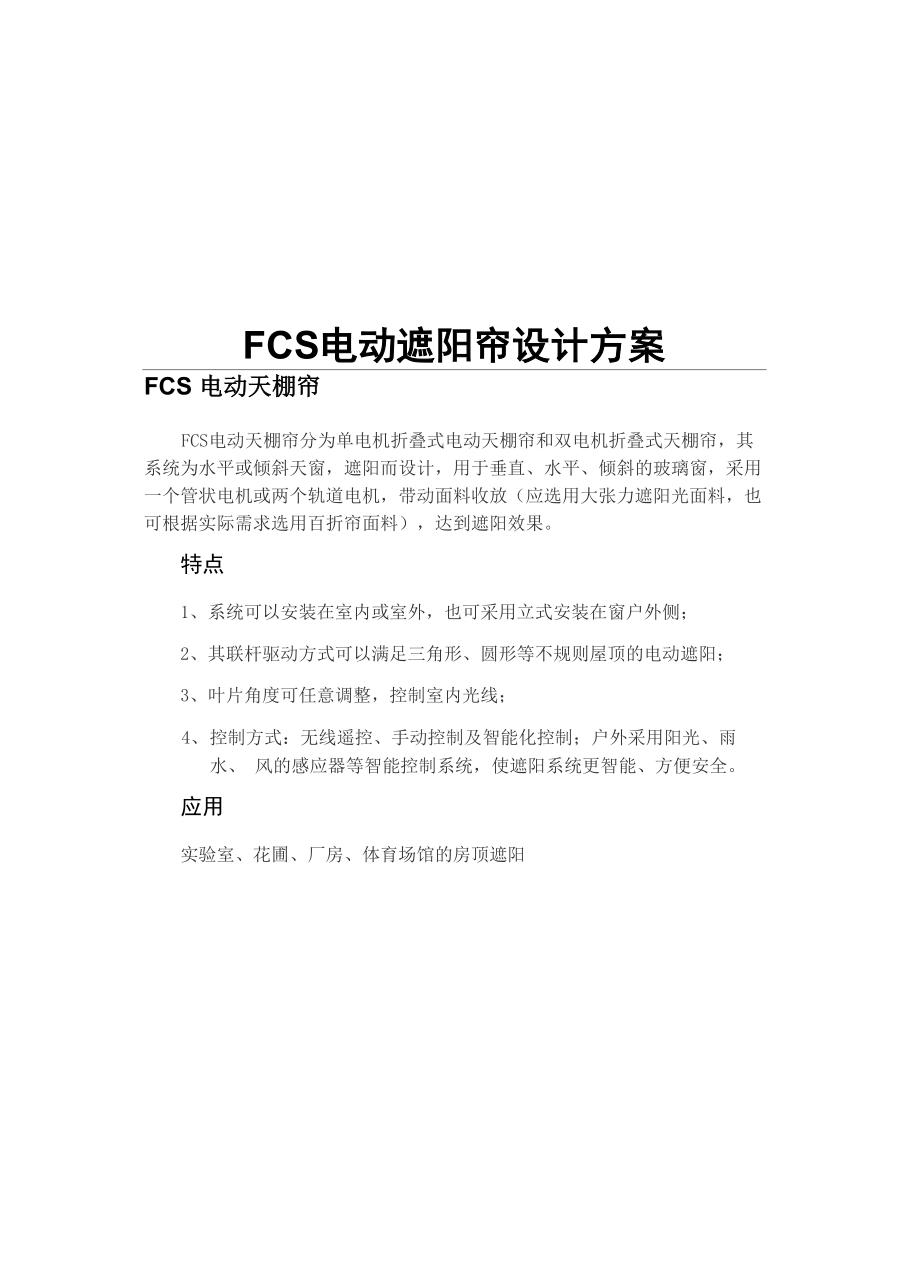

FCS电动遮阳帘设计方案FCS 电动天棚帘FCS电动天棚帘分为单电机折叠式电动天棚帘和双电机折叠式天棚帘，其 系统为水平或倾斜天窗，遮阳而设计，用于垂直、水平、倾斜的玻璃窗，采用 一个管状电机或两个轨道电机，带动面料收放（应选用大张力遮阳光面料，也 可根据实际需求选用百折帘面料），达到遮阳效果特点1、 系统可以安装在室内或室外，也可采用立式安装在窗户外侧；2、 其联杆驱动方式可以满足三角形、圆形等不规则屋顶的电动遮阳；3、 叶片角度可任意调整，控制室内光线；4、 控制方式：无线遥控、手动控制及智能化控制；户外采用阳光、雨水、 风的感应器等智能控制系统，使遮阳系统更智能、方便安全应用实验室、花圃、厂房、体育场馆的房顶遮阳孚苛殛縄张案奁件号向雌覓弟鬻窖件邪I绘导荷溶牠期口庭睛系统利用管状电机旋转带动铝合金卷管转动，由于卷绳器直接固定在铝合 金，卷管上，卷绳器被动转动并卷绕已经缠绕在卷绳器上的卷拉钢丝，卷拉钢 丝的两端都固定在同一卷绳器上，另一端通过一个定滑轮导向（定滑轮底部有 伸缩弹簧，起到绷紧钢丝的作用），形成循环形式，运行时钢丝在卷绳器上做 循环运动，一头钢丝放出，一头钢丝收紧面料上方固定导向钢丝，宽度2米 内，通常使用2根导向钢丝，宽度超出2米宽度则需使用3根导向钢丝，导向 钢丝始终处于紧绷状态，阳光面料通过面料支撑杆悬挂在导向钢丝上，卷拉钢 丝与最前端的面料支撑杆固定连接，从而带动整套遮阳系统运行。
该系统可使 用开关、遥控或智能控制方式产品效果图：3. 方案的选择 1.根据现场的实地考察，实际尺寸的测量及实用性价比，采用一台 电机带一副卷帘，由于阳光面料的门幅一般在2.5 米以下，所以宽 度不宜超过 2.5米3.FSS 天棚帘配件的选择1， 铝管的选择，根据现场的考察，电动遮阳帘在8米左 右，85管的卷度：h=3.14X0.085X40=10.67 米2••安装座架的选择1）安装座架：不锈钢材质，双面烤漆配件名称技术要求备注电机安装脚45#冷轧钢板,表面镀锌或喷 塑防腐处理，壁厚3mm基本件卷管铝合金拉伸型材，表面氧化处 理外内有防弯加强筋基本件底轨铝合金拉伸型材，硬化调质处理表面喷塑处理（白色）基本件底轨封套进口合金ABS原料，抗紫外线基本件连接插片聚脂材质,防腐蚀基本件导向钢丝绳2mm钢丝,最小破坏拉力210KG由于现场倾斜，必须使用钢丝导向钢丝上下挂脚钢制安装码，黄铜镀镍钢丝夹 头，可多次反复定位5，电动卷帘面料的选择1）阳光面料简而言之就是用来遮挡阳光和日照，是功能辅助性面料，通常 与其它面料一起，用来遮盖物品起到避免与强光接触的作用，具有 阻挡强光和紫外线以及其它方面的功效。
2）阳光面料特点1.遮阳、透光、通风既可消除多达86%的太阳辐射，又可 保持室内空气畅通，并能清晰看到室外景物2•隔热遮阳面料具有其它面料所不具备的良好隔热性能，大 大减少室内空调的使用率3. 防紫外线遮阳面料可抵挡多达95%紫外线4. 防火对于其它面料阻燃性能要比较好很多5. 防潮细菌无法繁殖，面料不会霉变6. 尺寸恒定面料自身材料决定其不具有延展性，不会变形， 并持久保持其平整度7. 易清洗可置于清水中刷洗8•较好的色牢度3）阳光面料技术参数:技术参数阳光面料1、 高强度玻璃纤维外覆PVC,成份为25%聚酯纤维，75%乙烯基包覆聚 酯纤维2、 透光系数：1% ；紫外线穿透系数：1%3、 单面色交替织法，白加浅灰交织4、 面料厚度：1.02mm 土5%5、 面料重量：690g/m?±5%6、 经纬密度：52X167、 阻燃等级：符合中国B1级标准，阻燃II级8、 产品为环保产品，抗静电、防紫外线、色牢度、耐久性等项指标满 足国家规范1.9、 环保标准：织布纱线符合欧洲Oeko tex环境标准10、 防菌标准：ASTM G21/通过11、 甲醛含量：W20mg/kg，符合 GB/T2912 ・1-199812、 有害物质：GB18586-2001/通过13、 含铅量：16CFR 1303 （美国）/通过14、 色牢度：通过ISO 105 B02/8级15、 抗拉强度：经向M1730dsN/5cm，纬向M1280daN土5%；。
4）阳光面料面料门门幅WittlhA-3001防：产型左数加皓赠jf耳宜.W英乙担早因圧MW 也 5WriS95 Kj.'m3l*wfl *Omrn时L卓47x57rnxlurl J. m munen4 珀<7
