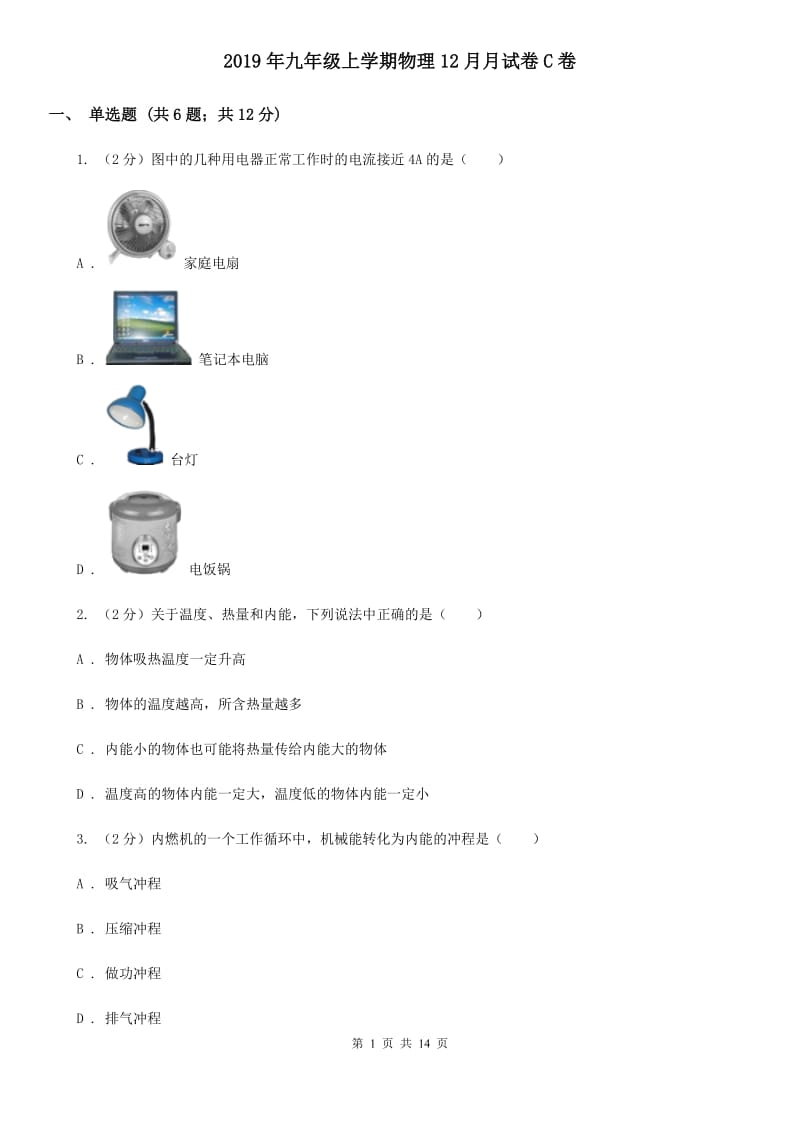

2019年九年级上学期物理12月月试卷C卷一、 单选题 (共6题；共12分)1. （2分）图中的几种用电器正常工作时的电流接近4A的是（ ） A . 家庭电扇B . 笔记本电脑C . 台灯D . 电饭锅2. （2分）关于温度、热量和内能，下列说法中正确的是（ ） A . 物体吸热温度一定升高B . 物体的温度越高，所含热量越多C . 内能小的物体也可能将热量传给内能大的物体D . 温度高的物体内能一定大，温度低的物体内能一定小3. （2分）内燃机的一个工作循环中，机械能转化为内能的冲程是（ ）A . 吸气冲程B . 压缩冲程C . 做功冲程D . 排气冲程4. （2分）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示；把它们串联在电路中，如图（乙）所示闭合开关S，这时电路中的电流为0.2A，则电源电压和元件A在10s电流做的功分别是（ ）A . 2V，2JB . 3V，2JC . 3V，6JD . 2V，4J5. （2分）白炽灯长期使用后，钨丝会变细，接回原电路，则下列说法正确的是（ ） A . 灯丝熔点变低B . 灯丝的电阻变大C . 灯丝的比热容变大D . 灯泡比原来更亮6. （2分）在如图电路中滑片P向右移动时，下列说法中正确的是（ ）A . 电流表示数变大B . 电压表示数变大C . 电压表示数不变D . 电路总功率变大二、 多选题 (共2题；共6分)7. （3分）翔宇同学在物理实验室设计实验电路图，他按图所示连接好电路，已知电源电压恒定，闭合开关S工作一段时同后突然发现其中的一个电压表示数变大。
则以下分析正确的是（ ）A . L1断路B . L2断路C . L1变亮D . L2变亮8. （3分）如图所示是某家用电热器内部电路结构图，其中R1、R2为加热电阻丝（R1＞R2）．下列关于电阻丝的四种连接方式，可使电热器提供不同的发热功率，其中大小说法正确的是（ ） A . 如图的连接方式发热功率最小B . 如图的连接方式发热功率最小C . 如图的连接方式发热功率最大D . 如图的连接方式发热功率最大三、 填空题 (共11题；共13分)9. （1分）我国家庭电路的电压是________V10. （1分）电冰箱里的食物容易相互“窜味”，从物理角度分析，食物“窜味”属于________现象，当打开冰箱门时，往往会看到冷冻室的侧壁上有很多霜，这是水蒸气________（选填物态变化名称）形成的，这个过程中水蒸气________（选填“吸收”或“放出”）热量 11. （1分）汽车刹车时，由于摩擦，汽车的动能转化为地面、空气的________能，所有能量转化的过程，都服从________定律 12. （1分）进宾馆房间时将取电房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于电路元件中的________，房间里的电视机与电灯在电路中是________联的． 13. （1分）随着我国4G网络技术的提高，大多数人都在用上网，是利用________来传递信息的．内的二极管是由________（填“半导体”或“超导”）材料制成的． 14. （1分）如图所示是汽车油量表工作示意图，图中油量表实质是电流表，R′的作用是________．当油量减 少时，电路中电阻________，电流________．（后两空选填“增大”或“减小”）15. （1分）把长短和粗细均相同的铜丝和镍铬合金丝，分别接入如图所示的电路中，当把________接入电路后，闭合开关，小灯泡会更亮一些，这说明________的电阻更大。
在这两种材料中，选用________更适合制作电阻加热元件以上三空均填“铜丝”或“镍铬合金丝”）16. （1分）正确读数（1）电压表________ （2）电流表________ （3）电能表________17. （1分）一只灯泡上标有“12V，6W”，若电阻不受温度影响，正常工作时的电流是________A，若将它接在6V的电路中，则它的实际功率为________W 18. （1分）图是某商场的自动扶梯扶梯的部分几何尺寸如图所示，质量为40kg的小华站在该扶梯上从商场一楼到二楼，已知扶梯以0.5m/s的速度匀速上行则扶梯对他做的功是________J，对他做的功率是________W．如果站在扶梯上的人数增多，扶梯的效率将________（填“变大”、“变小”或“不变”） 19. （3分）如图 （a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1两端的电压为________，R2两端的电压为________ 四、 简答题 (共1题；共5分)20. （5分）如表格中电路图所示，闭合开关s后，发现两灯均不亮，其中一个灯损坏，现提供导线、电压表，请选用上述器材进行检测。
请你画出检测电路（画在下面的电路图上）实验现象实验结论五、 计算题 (共3题；共35分)21. （10分）欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比公式I＝ 变形后得R＝ ．有同学认为“这就表明，导体的电阻R跟它两端的电压U成正比，跟电流Ⅰ成反比这种说法对吗？为什么？ 22. （15分）某物理兴趣小组设计了一个压力报警装置，工作原理如图所示ABO为一水平杠杆，OA长120cm，O为支点，AB：OB＝5：1；已知报警器R0的阻值恒为10Ω，压力传感器R固定放置，R的阻值随所受压力F变化的关系如表所示闭合开关S，水平踏板空载时，电压表的示数为2V；当水平踏板所受压力增大，电压表示数达到5V时，报警器R0开始发出报警信号踏板、压杆和杠杆的质量均忽略不计求： F/N051015202530…R/Ω45342418141210…（1）电源电压为多少？ （2）当报警器开始报警时，踏板设定的最大压力值为多少？ （3）若电源电压变为14V，为保证报警器仍在踏板原设定的最大压力值时报警，应在杠杆上水平调节踏板触点B的位置试计算说明触点B应向哪个方向移动多少厘米？ 23. （10分）如图所示的电路，R1＝20Ω，R2＝80Ω，闭合开关，电流表的示数为0.8A．求： （1）电源电压U。
（2）干路电流I （3）电阻R1消耗的电功率 （4）闭合开关S后，1min电路消耗的总电能 六、 实验题 (共3题；共20分)24. （7分）在“比较不同物质吸热情况”的实验中,实验装置如图所示： （1）该实验除了图中的实验器材外,还需要用到的实验器材有:秒表和________ （2）实验中应选用规格________(选填“相同”或“不同”)的电加热器分别给初温相同且________(选填“质量”或“体积”)相同的甲、乙两种液体加热,并记录实验数据 （3）同时加热2min，甲吸收的热量________（选填“大于”、“小于”或“等于”）乙吸收的热量 （4）分析实验数据可知,此实验是通过比较________(选填“加热时间”或“温度变化”)来判断吸热能力强弱的,所以________(选填“甲”或“乙”)液体吸热本领强 （5）该实验用到的研究方法有: 转换法和________ 25. （4分）小明在做“测定小灯泡额定功率”的实验时，电源电压6V，待测小灯泡的额定电压为“2.2V”和“3.8V”中的一个 （1）如图甲所示，正确连接电路，规范操作，闭合开关，发现小灯泡发光较暗，电流表、电压表示数如图乙所示，则此时通过小灯泡的电流________A．根据电压表示数以及小灯泡的亮度，可以判断小灯泡的额定电压为________V。
（2）继续实验，小明发现电压表0～15V量程损坏，0～3V量程完好，在不更换电压表的情况下，他想了一个巧妙的办法，对所连接的电路进行了调整后闭合开关，调整变阻器的滑片位置，当电压表示数为________V时，小灯泡正常发光，此时滑动变阻器滑片的位置恰好在中点上，小灯泡的额定功率为________W 26. （9分）在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源(电压恒为4.5 V)，电流表、电压表各一个，开关一个，四个定值电阻(5 、10 、15 、20 )，两只滑动变阻器(规格分别为“20 2 A”“50 1 A”)，导线若干 （1）请根据图甲的电路图用笔画线将图乙实物图连接完整(注意电流表的量程选择) 甲 乙 （2）小李实验时，在a、b问先接人5 的电阻，闭合开关，移动滑片P，使电压表的示数为1.5 V，并记下相应的电流值；再改接10 的电阻，此时滑片P应向________(选填“E”或“F”)端移动，小李移动变阻器滑片P的目的是：________ （3）小李未完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是________他这样选择的理由是：________。
第 14 页 共 14 页参考答案一、 单选题 (共6题；共12分)1-1、2-1、3-1、4-1、5-1、6-1、二、 多选题 (共2题；共6分)7-1、8-1、三、 填空题 (共11题；共13分)9-1、10-1、11-1、12-1、13-1、14-1、15-1、16-1、17-1、18-1、19-1、四、 简答题 (共1题；共5分)20-1、五、 计算题 (共3题；共35分)21-1、22-1、22-2、22-3、23-1、23-2、23-3、23-4、六、 实验题 (共3题；共20分)24-1、24-2、24-3、24-4、24-5、25-1、25-2、26-1、26-2、26-3、。
