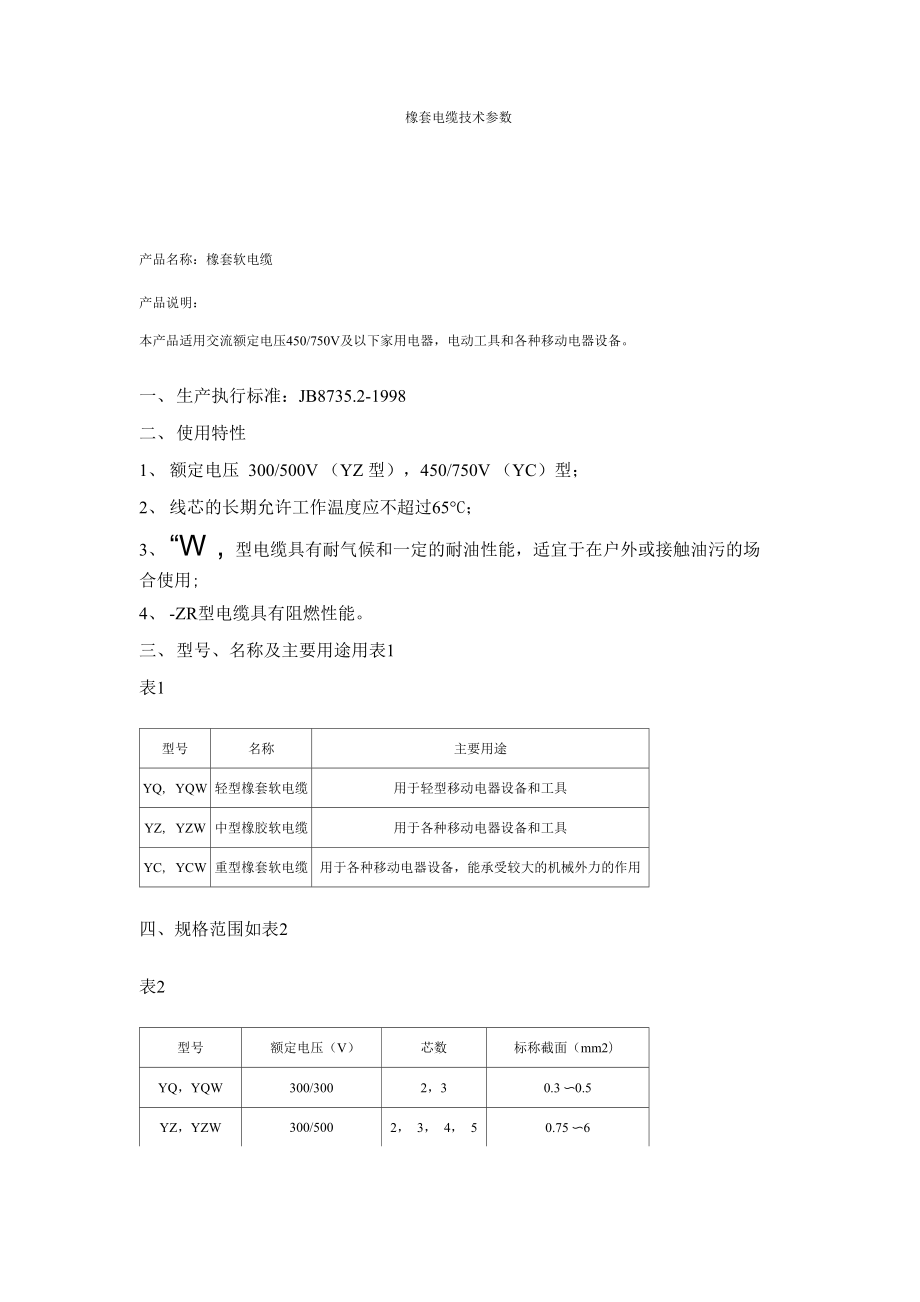

橡套电缆技术参数产品名称：橡套软电缆产品说明：本产品适用交流额定电压450/750V及以下家用电器，电动工具和各种移动电器设备一、 生产执行标准：JB8735.2-1998二、 使用特性1、 额定电压 300/500V （YZ 型），450/750V （YC）型；2、 线芯的长期允许工作温度应不超过65°C；3、 “W，型电缆具有耐气候和一定的耐油性能，适宜于在户外或接触油污的场合使用;4、 -ZR型电缆具有阻燃性能三、 型号、名称及主要用途用表1表1型号名称主要用途YQ, YQW轻型橡套软电缆用于轻型移动电器设备和工具YZ, YZW中型橡胶软电缆用于各种移动电器设备和工具YC, YCW重型橡套软电缆用于各种移动电器设备，能承受较大的机械外力的作用四、规格范围如表2表2型号额定电压（V）芯数标称截面（mm2）YQ，YQW300/3002，30.3 〜0.5YZ，YZW300/5002， 3， 4， 50.75 〜6YC，YCW450/75011.5 〜24023, 451.5~951.5~1501.5~25五、规格尺寸及技术参数如表3~表5表 3 YQ, YQW 型 300/300V标称截面（m m2）导体结构20 °C时导体电阻< (Q/km)电缆外径参考（mm）根/单线直径mm2芯3芯0.316/0.1569.26.67.00.528/0.1539.07.27.6表 4 YZ, YZW 型 300/500V标称截面（m m2）导体结构20 C时导体电阻< （Q/km）电缆外径参考（mm）根/单线直径mm2芯3芯4芯5芯3+1芯0.7524/0.2026.08.28.89.611.0—1.032/0.2019.58.89.210.011.5—1.530/0.2513.310.511.012.513.512.02.549/0.257.9812.513.014.015.514.0456/0.304.9514.014.516.518.016.0684/0.303.3017.018.020.022.519.5表 5 YZ, YZW 型 300/500V标称截面（m m2）导体结构20 C时导体电阻< （Q/km）电缆外径参考（mm）根/单线直径mm1芯2芯3芯4芯5芯3+1芯1.530/0.2513.37.211.512.515.515.0—2.549/0.257.988.013.514.516.517.015.5456/0.304.959.015.016.018.019.517.5684/0.303.3011.018.520.022.024.521.01084/0.401.9113.024.025.528.031.026.516126/0.401.2114.527.529.532.035.530.525196/0.400.78016.531.534.037.541.535.535276/0.400.55418.535.538.042.0—38.550396/0.400.38621.041.043.548.5—46.070360/0.500.27224.046.049.555.0—51.095475/0.500.20626.050.554.060.5—55.0120608/0.250.16128.5—59.065.5—59.0150756/0.500.12932.0—66.574.0—66.0185925/0.500.10634.52401221/0.500.080138.0六、交货要求1、 成圈100M，成盘应大于100M；2、 短段电缆不小于10M,短段电缆的交货数量不超过交货总长度10%，且每个包 装件应不超过五段；3、 根据双方协议允许任何长度的电缆交货，长度误差为土 0.5%；4、 用户对产品有阻燃特性要求，在合同中需另补充协议。
