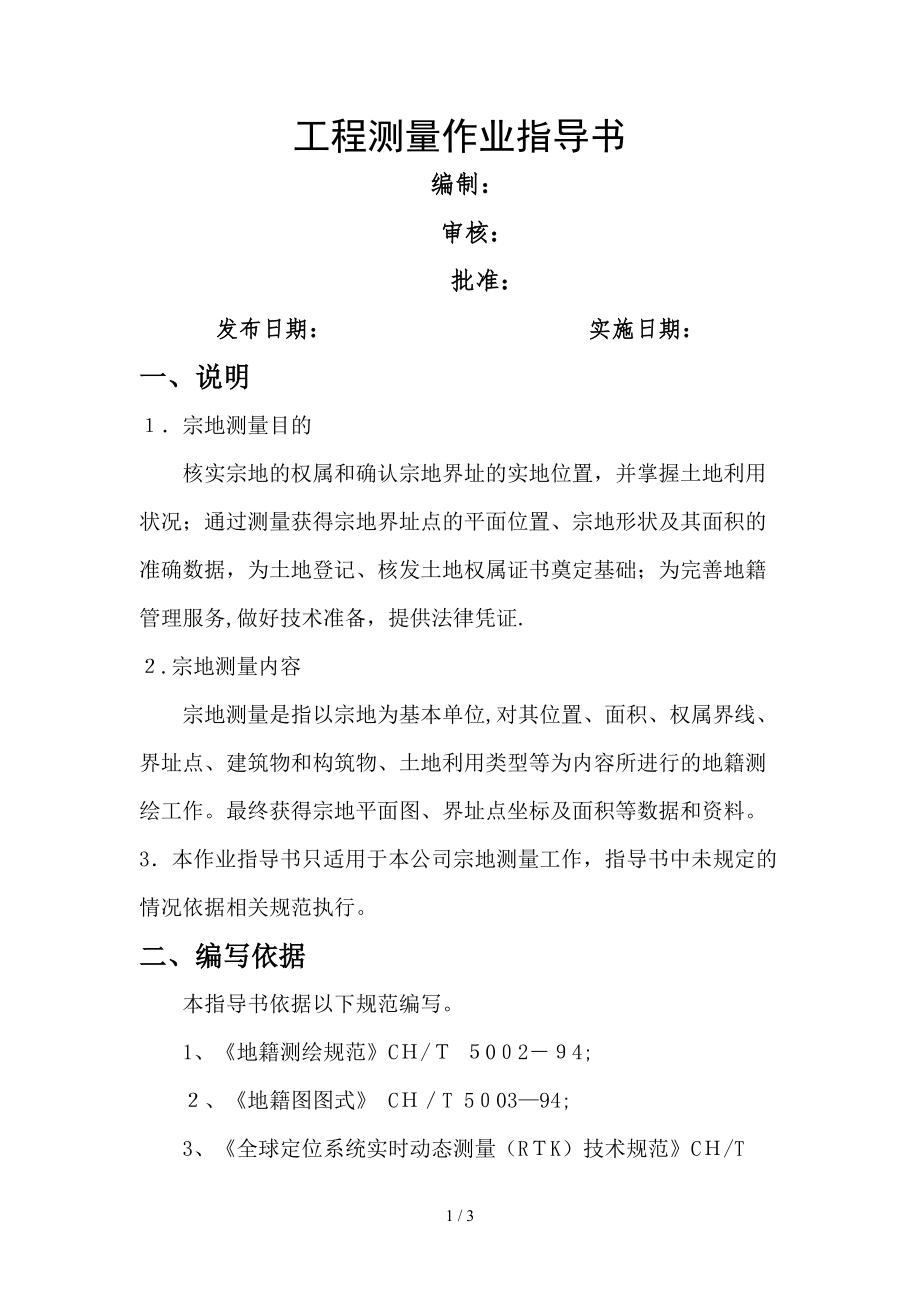

工程测量作业指导书 编制： 审核： 批准： 发布日期： 实施日期： 一、说明１．宗地测量目的核实宗地的权属和确认宗地界址的实地位置，并掌握土地利用状况；通过测量获得宗地界址点的平面位置、宗地形状及其面积的准确数据，为土地登记、核发土地权属证书奠定基础；为完善地籍管理服务,做好技术准备，提供法律凭证.２.宗地测量内容宗地测量是指以宗地为基本单位,对其位置、面积、权属界线、界址点、建筑物和构筑物、土地利用类型等为内容所进行的地籍测绘工作最终获得宗地平面图、界址点坐标及面积等数据和资料3．本作业指导书只适用于本公司宗地测量工作，指导书中未规定的情况依据相关规范执行二、编写依据本指导书依据以下规范编写1、《地籍测绘规范》CＨ/Ｔ ５0０2－９4;２、《地籍图图式》 CＨ／T 5０03—94;3、《全球定位系统实时动态测量（RＴK）技术规范》CＨ/T ２8969-2０１0；4、《城市测量规范》CJJ/Ｔ 8—201１.三、作业流程1承接任务作业组接到宗地测绘任务后，应联系项目委托人对该宗地进行现场指界,确定测绘范围，并填写指界确认书后交由公司保存.２.图根点布设测绘前应先在测区布设图根点,并根据实际情况需要确定图根点的数量，且图根点应两两通视.图根点布设采用RTK测量。
1)图根点标志采用铁钉或其他临时标志.２）RＴＫ图根点测量流动站观测时应采用三脚架对中、整平，观测次数应大于2次，每次观测历元数应大于２0个.RTK测量平面坐标转换残差不应大于图上±００７ｍｍ，平面测量各次测量点位较差不应大于图上±0.1mm,各次结果取中数作为最后成果３）RTＫ图根点测量方法按照《全球定位系统实时动态测量（RTK)技术规范》中相关要求执行碎步测量采用全站仪进行碎步测量，测量结束后,传输数据并利用软件威远图ＳV300 60进行编绘.宗地测量时,应注意以下几个方面：1）地物点相对于邻近控制点的点位误差限差依《地籍测绘规范》所规定的限差放宽6倍２）应对宗地内所有固定建筑物和永久性的构筑物进行测量,并要注意建筑物的结构和层数对于临时性建筑，可根据实际情况进行取舍3）明确宗地的地界范围，并对宗地四邻进行测绘4）宗地图绘制应依据《地籍图图式》中相关要求进行绘制四、检查与验收1）在内外业全部结束后，应到实地对成图进行勘察校对，根据校对结果修改出图.２)在给客户提交宗地图前，应由客户进行审核、确认后,方可对客户提交最终成果.文中如有不足，请您指教！3 / 3。
