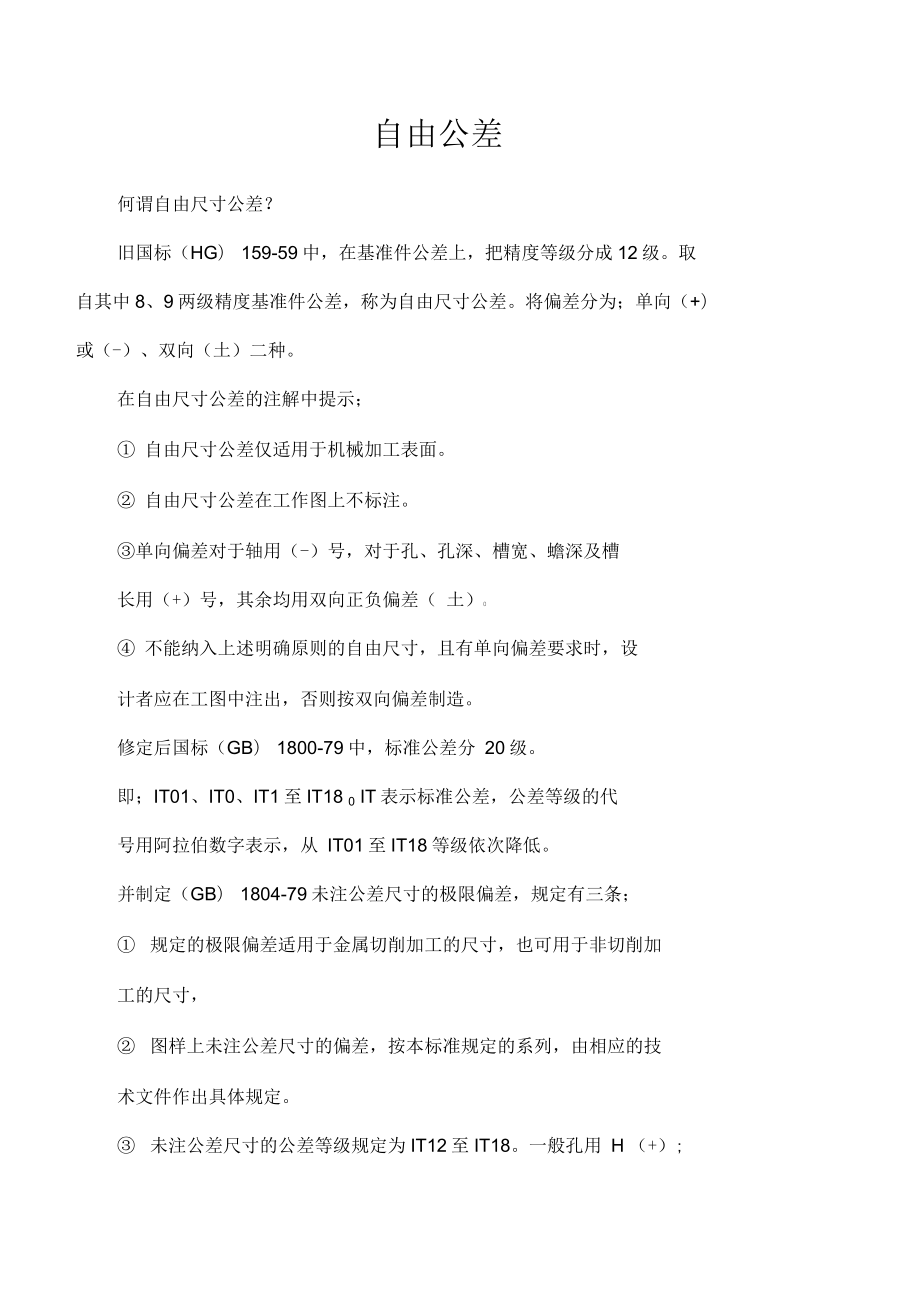

自由公差何谓自由尺寸公差？旧国标（HG） 159-59中，在基准件公差上，把精度等级分成12级取自其中8、9两级精度基准件公差，称为自由尺寸公差将偏差分为；单向（+）或（-）、双向（土）二种在自由尺寸公差的注解中提示；① 自由尺寸公差仅适用于机械加工表面② 自由尺寸公差在工作图上不标注③单向偏差对于轴用（-）号，对于孔、孔深、槽宽、蟾深及槽长用（+）号，其余均用双向正负偏差（ 土）0④ 不能纳入上述明确原则的自由尺寸，且有单向偏差要求时，设计者应在工图中注出，否则按双向偏差制造修定后国标（GB） 1800-79中，标准公差分 20级即；IT01、IT0、IT1至IT18 0 IT表示标准公差，公差等级的代号用阿拉伯数字表示，从 IT01至IT18等级依次降低并制定（GB） 1804-79未注公差尺寸的极限偏差，规定有三条；① 规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加工的尺寸，② 图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技术文件作出具体规定③ 未注公差尺寸的公差等级规定为IT12至IT18一般孔用 H （+）;轴用h （-）;长度用（分？ IT （即Js或js） o必要时，可不分孔、轴或长度，均采用 ？ IT (即Js或js)线性尺寸的极限偏差数值公差等级尺寸分段1.线性尺寸的极限偏差数值(GB/T1804-2000)(mrm公差等级基本尺寸分段0.5~3〉 3~6>6~30>30~120〉120~400〉400~1000〉1000~2000精密f±0.05±0.05±0.1±0.15± 0.2±0.3±0.5中等m±0.1±0.1±0.2±0.3± 0.5±0.8±1.2粗糙e±0.2±0.3±0.5±0.8± 1.2±2±3v--±0.5± 1±1.5± 2.5±4±62.倒圆半径和倒角高度尺寸的极限偏差(GB/T1804-2000) mm公差等级基本尺寸分段0.5~3〉 3~6>6~30>30精密f±0.2±0.5± 1±2中等m粗糙e±0.4±1±2±4v3.角度尺寸的极限偏差数值(GB/T1804-2000)公差等级基本尺寸分段~10>10~50>50~120>120~400>400精密f中等m±1。
±30'±20'± 10'±5'粗糙e±1° 30'±1±30'±20'± 10'v±3°±2±1°±30'± 20'4.未注形位公差按GB/T1184-K4.1直线度和平面度未注公差值(GB/T1184-1996)(mm公差等级基本长度范围< 10>10~30〉30~100〉100~300〉300~1000〉1000~3000H0.030.050.10.20.30.4K0.050.10.20.40.60.8L0.10.20.40.81.21.64.2垂直度未注公差值(GB/T1184-1996)(mnm公差等级基本长度范围<100>100~300>300~1000〉1000~3000H0.20.30.40.5K0.40.60.81L0.411.524.3对称度未注公差值(GB/T1184-1996)(mm公差等级基本长度范围<100>100~300>300~1000〉1000~3000H0.5K0.60.81L0.611.524.4圆跳动的未注公差值(GB/T1184-1996)( mrm公差等级圆跳动公差值H0.1K0.2L0.33.表面粗糙度零件的表面都应该注明粗糙度的等级如果较多的表面具有相同的表面粗糙度等 级，则要集中在图样右上角标注，并加“其余”字样。
粗糙度等级的选择，一般可以根据对各表面的工作要求和尺寸精度等级来决定， 在满足工作要求的条件下，不得随意提高等级1)取样长度和评定长度的选用值(GB/T1031-1995)Ra （医 m）Rz （医 m）取样长度l(mm)评定长度ln(mm)>0.003~0.02>0.025~0.100.080.4>0.02~0.10>0.1~0.500.251.25>0.1~2.0>0.50~10.00.84.0>2.0~10.0>10.0~502.512.5>10.0~80>50~3208.040.02）轮廓算术平均偏差 Ra的数值（GB/T1031-1995）（医m）第 1 系列 0.012, 0.025, 0.050, 0.10, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3,12.5, 25, 50, 100第 2 系列 0.008,0.010, 0.016, 0.020, 0.032, 0.040, 0.063, 0.080, 0.125,0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0,16.0, 20, 32, 40, 63, 80注：尽量选择第1系列3）轮廓最大高度 Rz的数值（GB/T1031-1995）（医m）第 1 系列 0.025, 0.050, 0.100, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5,25, 50, 100 , 200, 400, 800, 1600,第 2 系列 0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50,0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80125, 160, 250, 320, 500, 630另附：基本尺寸0-500mm, 4-18级精度标准公差表。
