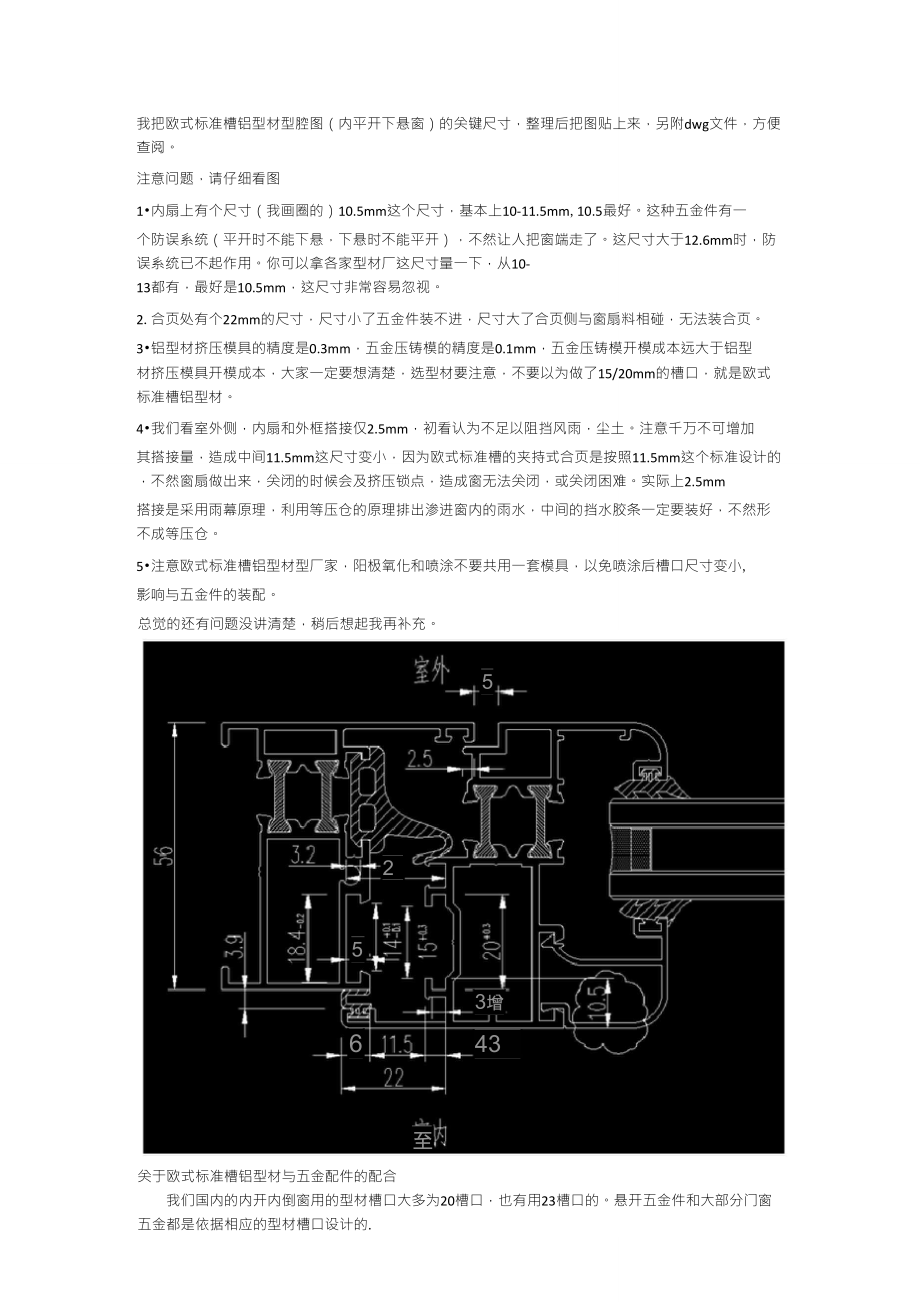

我把欧式标准槽铝型材型腔图（内平开下悬窗）的关键尺寸，整理后把图贴上来，另附dwg文件，方便查阅注意问题，请仔细看图1•内扇上有个尺寸（我画圈的）10.5mm这个尺寸，基本上10-11.5mm,10.5最好这种五金件有一个防误系统（平开时不能下悬，下悬时不能平开），不然让人把窗端走了这尺寸大于12.6mm时，防误系统已不起作用你可以拿各家型材厂这尺寸量一下，从10-13都有，最好是10.5mm，这尺寸非常容易忽视2.合页处有个22mm的尺寸，尺寸小了五金件装不进，尺寸大了合页侧与窗扇料相碰，无法装合页3•铝型材挤压模具的精度是0.3mm，五金压铸模的精度是0.1mm，五金压铸模开模成本远大于铝型材挤压模具开模成本，大家一定要想清楚，选型材要注意，不要以为做了15/20mm的槽口，就是欧式标准槽铝型材4•我们看室外侧，内扇和外框搭接仅2.5mm，初看认为不足以阻挡风雨，尘土注意千万不可增加其搭接量，造成中间11.5mm这尺寸变小，因为欧式标准槽的夹持式合页是按照11.5mm这个标准设计的，不然窗扇做出来，关闭的时候会及挤压锁点，造成窗无法关闭，或关闭困难实际上2.5mm搭接是采用雨幕原理，利用等压仓的原理排出渗进窗内的雨水，中间的挡水胶条一定要装好，不然形不成等压仓。
5•注意欧式标准槽铝型材型厂家，阳极氧化和喷涂不要共用一套模具，以免喷涂后槽口尺寸变小,影响与五金件的装配52153增643至关于欧式标准槽铝型材与五金配件的配合我们国内的内开内倒窗用的型材槽口大多为20槽口，也有用23槽口的悬开五金件和大部分门窗五金都是依据相应的型材槽口设计的.总觉的还有问题没讲清楚，稍后想起我再补充窗扇的20槽口比较正式的名称为欧标槽口，也有的叫C槽欧标铝合金门窗框/扇的五金件空间要求见图1欧标扇槽的内部空间尺寸为20〈公差+0.3〉mmx3（公差+0.2,-0.l）mm,这就构成了绕窗扇一周的滑槽五金件和铝拉板是通过窗扇四角上的特殊加工的豁口推进C槽的,为了保证可动五金件和铝拉板在窗扇中能灵活地滑动,所以五金件和滑杆的滑动部位表面处理后的最大尺寸为19.7x2.7mm欧槽开口处的尺寸为15〈公差+0.3）mm它和五金件以及滑杆的滑动部分相配合,在五金件运动过程中起到定位和导向的作用窗扇和窗框之间的相对位置靠两个尺寸定位窗扇和窗框相距在水平方向为11.5〈公差+0.5〉,这是安装五金件必需的空间尺寸从图1我们看到窗扇的凸缘尺寸为22mm,并由此测出窗扇和窗框之间的搭接量为6〈公差-0.5〉mm。
在窗扇一周的五金件将通过上部的上悬部件和上下部的悬开铰链固定在窗框的内表面，因此在窗扇和窗框Y轴方向有3.5--5mm的合页通道合页通道为3.5mm时,五金件承受窗扇的重量为90kg合页通道为5mm时，因为上下铰链的厚度被加大,五金件承受窗扇的重重可以提高到130kg窗框的槽口为图1中的B1和B2槽口这两种槽口的区别在于开口处的尺寸不同,B1开口尺寸为12--14mm，适用于厚度较大的型材,B2开口尺寸为10-11.5mm适用于厚度尺寸较小的型材在窗框上要安装销块、防脱器、等五金件，它们与窗框的配合见图2销块甲只适配于B1槽口,销块乙可适配B2槽口也可适配于B1槽口，防脱器与固定座对于这两种槽口都适配铰链也要可以适配这两种槽口铰链是用于连接扇和框的，要做到扇和框关闭时严密，不反弹，开启平稳另外，铰链的底条设计也必须保证安装完毕后，底条两侧边与五金件紧密接触，而螺钉孔上端面不能与铰链接触，尽量选用不锈钢冲压加工这样设计的铰链使用起来既灵活，又可靠图2几种五金件与窗框的配合在传动部件上应该配有可调偏心锁点，通过调整偏心锁点可以调节窗户的密闭度；通过调整上悬部件上的调整螺钉，可以调整搭接量最好是能达到三维方向都能调节的功能。
23槽口又称阿鲁克槽口，23槽口铝合金门窗框/扇的五金件空间要求见图3它的内部空间尺寸为23（公差+0.5）mmx3（公差+0.3）mm,为了保证可动五金件（传动杆、悬平键类）和拉板在窗扇中能灵活地滑动,它们在经过表面处理后的最大尺寸为22.7x2.8mm而固定五金件（连杆、转向角等）只要能够顺利放入扇槽即可，所以它们在经过表面处理后的最大尺寸为22.7x2.9mm23槽开口处的尺寸为16〈公差+0.5）mm,它与五金件的滑动部分相配合，在五金件运动过程中起到定位和导向的作用窗扇和窗框之间的相对位置靠两个尺寸定位：窗扇和窗框相距在水平方向为16〈公差+0.5〉,这是安装五金件必需的空间尺寸从图3可以看到窗扇的凸缘尺寸为28mm，并由此测出窗扇和窗框之间的搭接量为6〈公差-0.5〉mm在窗扇一周的五金件将通过上部的上悬部件和悬开铰链固定在窗框型材的内表面,因此在窗扇和窗框搭接处有3.5--5mm的合页通道合页通道为3.5mm时,五金件承受窗扇的重量为90kg合页通道为5mm时，因为上下铰链的厚度被加大,五金件承受窗扇的重重可以提高到130kg一般来说23窗框的槽口尺寸也为23〈公差+0.5〉x16〈公差+0.5〉mmx3（公差+0.3）mm（国内生产此类型材的厂家有武汉源泰、龙口南山、广西南南、曲阜远东等）。
在传动部件上也要有可调偏心锁点，通过调整偏心锁点可以调节窗户的密闭度；通过调整上悬部件上的调整螺钉，可以调整搭接量图323槽型材五金件空间再说一下执手一般配欧标槽口的执手都为拨叉式的不同的执手其拨叉外露长度各五金厂家都有几种配置，可根据型材选配执手安装时，开槽口要保证执手转动180°或90°的拨叉活动范围，同时必须使拨叉与槽内的传动杆充分接触，又不破坏滑槽，还能自如的带动传动杆上下移动执手的内部结构要满足转动是否灵活，有无手感，轴/径向间隙的大小、开启次数等方面检验标准，在符合标准的基础上再要求外形美观来设计产品。
