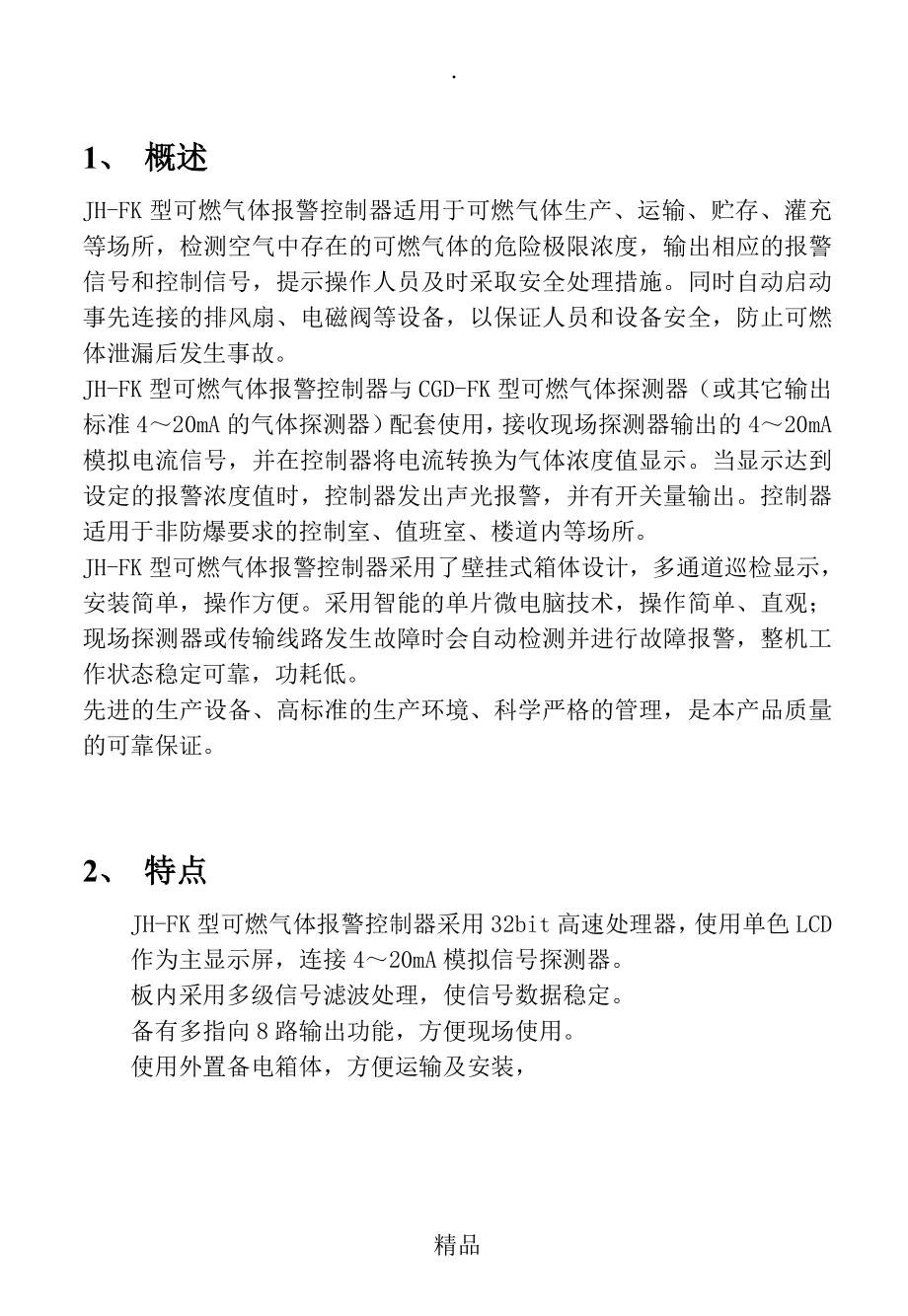

1、 概述JH-FK型可燃气体报警控制器适用于可燃气体生产、运输、贮存、灌充等场所，检测空气中存在的可燃气体的危险极限浓度，输出相应的报警信号和控制信号，提示操作人员及时采取安全处理措施同时自动启动事先连接的排风扇、电磁阀等设备，以保证人员和设备安全，防止可燃体泄漏后发生事故JH-FK型可燃气体报警控制器与CGD-FK型可燃气体探测器（或其它输出标准4～20mA的气体探测器）配套使用，接收现场探测器输出的4～20mA模拟电流信号，并在控制器将电流转换为气体浓度值显示当显示达到设定的报警浓度值时，控制器发出声光报警，并有开关量输出控制器适用于非防爆要求的控制室、值班室、楼道内等场所JH-FK型可燃气体报警控制器采用了壁挂式箱体设计，多通道巡检显示，安装简单，操作方便采用智能的单片微电脑技术，操作简单、直观；现场探测器或传输线路发生故障时会自动检测并进行故障报警，整机工作状态稳定可靠，功耗低先进的生产设备、高标准的生产环境、科学严格的管理，是本产品质量的可靠保证2、 特点JH-FK型可燃气体报警控制器采用32bit高速处理器，使用单色LCD作为主显示屏，连接4～20mA模拟信号探测器板内采用多级信号滤波处理，使信号数据稳定。
备有多指向8路输出功能，方便现场使用使用外置备电箱体，方便运输及安装，精品.3、 设备结构图 JH-FK可燃气体报警控制器 备电箱4、 主机面板主机面板由显示区、指示灯区、键盘区组成显示区：用于显示测量的数据及调整设置等人机交互界面指示区：用于指示电源及报警、故障等状态指示等类型：精品.指示灯名称颜色功能主电正常绿主电正常时，该灯亮（主电电压高于185V低于245V）主电故障黄主电故障时，该灯亮（主电电压低于185V或高于 245V）备电正常绿备电正常时，该灯亮（备电电压高于22V）备电故障黄备电故障时，该灯亮（备电电压低于22V，或不存在）报警总指示红数据超过报警门限时，该灯亮故障总指示黄有故障时，该灯亮（包括主备电故障、数据通道故障、短路、断路故障等）按键区：用于输入控制指令及数据等按键名称按键功能备注上调整输入位置或数据增大（复合）下调整输入位置或数据减小（复合）左调整输入位置（与确认键复合进入高级菜单）（复合）右调整输入位置复位复位功能精品.消音消音功能确认功能确认键（菜单）（复合）取消取消5、 技术参数基本技术参数工作电压AC-220V备电电源DC24V（7.2AH）适配探测器容量8路适配探测器类型4～20mA探测器功耗（8路探测器）≤50W浓度单位%LEL、ppm、%VOL报警声音报警 >95dB(1M测试)工作温度－10℃～+50℃工作湿度外形尺寸105mm*300mm*430mm(主机箱)软件基本参数8路采样时间间隔<0.2S显示更新速度密码级数3级（一级密码、二级密码、高级密码）存储报警记录存储（1000条）设备维护记录存储（1000条）6、 操作说明6.1正常监控状态精品.正常监控界面主要显示信息包括：当前时间（年月日时分）、通道号、气体类型、测量值、单位符号、保持状态。
当前值为数据时，则直接读取数据，为如下符号时则表示如下 零漂或故障 溢出6.2复位操作当有数据报警后，如果数据又恢复到正常水平，则状态指示会保持报警状态，需要通过复位才能改变液晶显示的状态情况方法：正常测量状态下，按下“复位”按键，然后输入二级密码，系统进入复位状态复位完成后，测量页面的对应通道的状态值恢复正常6.3消音操作当有故障或数据报警时，报警蜂鸣器鸣响，此时可通过按下“消音”按键进行消音在无新的报警或故障发生前，蜂鸣器始终保持消音的状态6.4进入菜单操作在正常测量状态下按下“确认”键，提示输入密码（一级密码）如下图精品.通过按下“上下左右”方向键输入一级密码（出厂默认值为1111）（可修改），可进入“系统菜单”如下图：按“上下”方向键可调整选择项，然后按“确认”键，可进入对应功能；按“取消”键则可退回至主界面6.5．系统菜单精品.① 报警记录查询查询报警记录时，依据时间顺序显示报警的数据，即后报警的数据在前，先报警的数据在后查询时，可查看报警的通道号、开始时间（年月日时分）、报警类型数据② 时钟设置进入时钟设置后，系统默认为调整年，可按“上下”键调整相关数据。
完成后，可按右方向键调整下一个月数据，依次可调整其它数据全部完成调整后，按下“确认”键，系统时钟调整完成注:年调整时间为2000～2049③ 参数设置参数设置选项需要二级密码才能进入精品.出厂默认二级密码为2222（可修改）该项为子菜单功能，详细功能见6.参数设置④ 系统自检该项功能用于系统自检液晶、指示灯、声音报警功能是否正常完成自检后，恢复至主检测状态界面⑤ 参数设置查询精品.参数设置查询功能用于查看各通道的气体类型、单位、分辨率、量程、一报、二报数据进入后默认为1通道参数，可按上下方向键查看其它通道参数6.6参数设置① 报警点设置首先选择对应的通道按下“确认”键，使位置指示在通道设置项上变为确认状态（左箭头形状为选择状态，方块形状指示为确认状态）按“上下”键调整通道值，再次按下确认则选择输入通道（通道设置选项的确认状态变为选择状态）按下方向键至“一报”选项，再按下“确认”键，位置指示在“一报”后变为确认态，此时可调整一报参数通过按下“左右精品.”方向键调整位置，通过按下“上下”方向键调整数据调整完成后，再次按下“确认”键一报值调整完成二报值与一报值方法相同② 通讯设置通讯设置用于设置与消防接口相关的通讯。
包括本站地址、波特率③ 继电器设置继电器设置用于设置主机内的继电器触发条件首先选择相应的继电器（注意该处为继电器通道号），然后选择联动条件，再选择通道（注意该通道指的是模拟数据通道，不是继电器通道）是否打开选择完成后，按确认键当联动条件为故障时，主备电故障，短路、断路故障等也能触发继电器动作为一报或二报时，则只能数据报警联动精品.④ 密码修改密码修改首先需输入原始的一级或二级密码，密码正确后，方能修改新密码⑤ 恢复出厂设置恢复出厂功能执行后，所有通道的类型都被更改为EX类型100%LEL的数据，报警记录删除按“确认”选择恢复出厂6.7高级设置高级用户设置主要用于出厂时生产厂商对主机的设定及校准工作不建议终端客户进入该功能精品.7、 控制器的安装：控制器为非防爆型，不能安装于要求防爆的场合！为确保安全，接线必须在断电后进行整个系统都应安装在非危险场所工作，并尽可能安装在远离振动源和热源的地方工作尽管包括主机系统仪表均具有较强的抑制无线电干扰的能力，但是必须远离无线电发射台或类似的电磁辐射源安装仪表必须保持良好的通风环境，以免温度过高而引起仪表损坏，仪表如果不能安装在室内工作，则必须具有防止雨水和阳光照射的设施。
与现场仪表之间的连接电缆跟电力电缆至少保持一米以上的距离，要尽量避免与电力电缆平行架设，电缆经过的地方要远离电焊机、大电流充电器、大功率可控硅控制设备和其它可能产生强电光弧光及高频高压开关设备，如果仪表电缆被埋设地下时则必须远离避雷针的接地点仪表机箱必须可靠接地精品.JH-ZK型可燃气体报警控制器外形尺寸图 精品.JH-BD型备电箱尺寸图8、 仪表信号端子、信号接口及接线 C精品.CH1—CH8分别连接8个可燃气体探测器，NO1—NO8是8个开关量输出接线端子开关量输出功能按控制器设置要求进行CH1—CH8接线端子说明：V是24V电源供电输出，G是电源地线，S是4～20mA信号输入9、常见故障及维修故障原因处理方法显示┖─导线接错按系统连接示意图检查探测器与控制器的连接零点电流太低遥控器标定无显示无220VAC电源检查输入电源显示板和控制板的连接排线断开检查排线有无断线，或重新插好显示┏━现场探测器输出大于20mA排除现场气体泄露源探测器数与显示路数不一致工作的路数“n”设置错误更改一致主电故障灯亮220VAC输入故障检查220VAC输入电源精品.备电故障灯亮备用电池电压不足接上220VAC主电给电池充电电池性能下降更换新电池上述以外的故障现象，请联系本公司10、产品成套性5.1JH-FK可燃气体报警控制器 5.2使用说明书 5.3产品合格证11、注意事项：● 控制系统浓度报警后，请勿打开电器开关；确认燃气泄漏的原因，并及时作出处理；原因不明时请联络有关燃气部门做彻底检查。
● 探测器周围浓度过高的烟雾、喷气式杀虫剂（蒸发剂）、可燃性溶剂（涂料）亦有可能引起报警● 探测器断电时间过长，首次通电可能发出报警声属正常现象精品.● 探测器的位置固定后，请勿任意移动其位置● 探测器本体发热是正常现象● 本产品自安装之日起质保期壹年● 请勿私自拆解本产品,否则保修服务自动终止如有侵权请联系告知删除，感谢你们的配合！精品。
