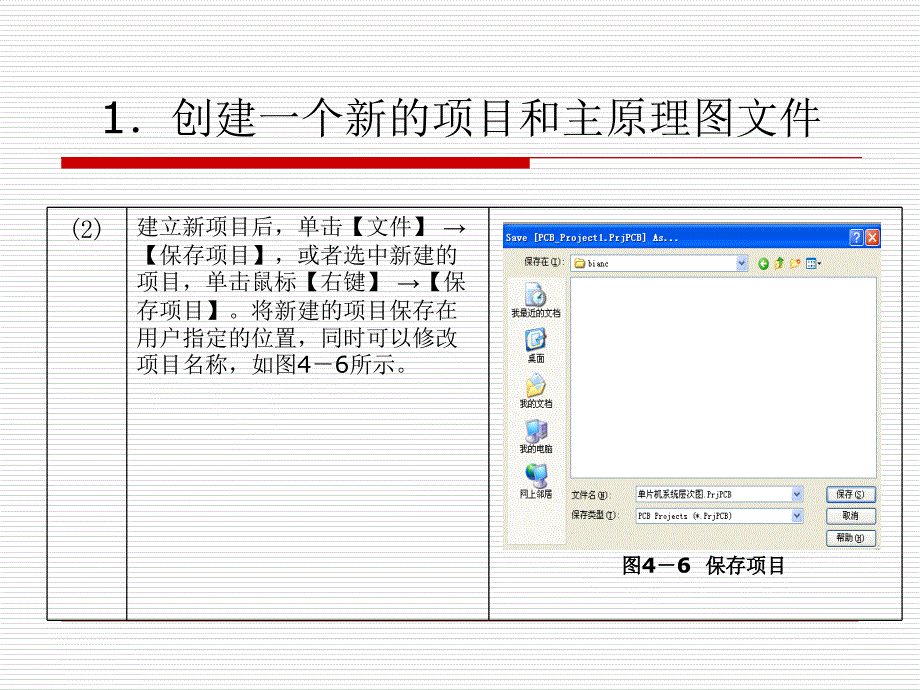

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,(中职）电子线路CAD项目四电子课件（工信版）,项目四 绘制单片机系统层次原理图,项目基本技能,1,创建一个新的项目和主原理图文件,(1),点击设计管理器窗口底部的,【File】,按钮，在弹出的窗口中选择,【,新建,】【Blank Project(PCB)】,，如图,4,3,所示或者单击菜单栏,【,文件,】【,创建,】【,项目,】【PCB,项目,】,，如图,4,4,所示1,创建一个新的项目和主原理图文件,(2),建立新项目后，单击,【,文件,】【,保存项目,】,，或者选中新建的项目，单击鼠标,【,右键,】【,保存项目,】,将新建的项目保存在用户指定的位置，同时可以修改项目名称，如图,4,6,所示图,4,6,保存项目,1,创建一个新的项目和主原理图文件,(3),选中新建且保存好的项目，单击右键添加一个原理图文件，并命名保存为,【,主原理图,.schdoc】,。
如图,4,8,所示图,4,8,2,绘制方块电路,(1),单击主菜单,【,放置,】【,图纸符号,】,，或者单击绘图工具栏的图标，进入绘制方块电路状态，如图,4,9,所示图,4,9,放置方块电路图标,2,绘制方块电路,(2),进入绘制状态后，光标变为十字状态，在电路图的适当位置单击鼠标左键，再移动鼠标可以展开为一个绿色的矩形，再次单鼠标左键就可以确定矩形区域的大小也可以用鼠标单击拖动来改变其所在的位置，或者在选中状态下，通过矩形周边上的选择点来改变方块的大小，如图,4,11,所示图,4,11,放置方块电路,2,绘制方块电路,(3),在放置方块电路的状态下，按,Tab,键，或者放置好方块电路后双击，将弹出属性设置对话框，如图,4,12,所示在属性设置对话框中，设置属性选项卡中的标识符和文件名图,4,12,图纸属性设置对话框,2,绘制方块电路,(4),在主原理图中绘制电源模块、时钟模块、,CPU,模块和存储器模块方块电路，如图,4,13,所示图,4,13,放置好的方块电路,3,放置电路进出点,3,放置电路进出点,4,连线并添加网络标号,在绘图工具栏里找到配线工具，对于一位线宽的方块电路进出点采用导线连接，对于两位或两位以上线宽的方块电路进出点采用总线连接。
在主原理图中的每一个电路进出点，只要它们的网络名称相同，则表示它们在电气上是相连接的5,绘制电源模块子原理图,5,绘制电源模块子原理图,6,绘制,CPU,模块子原理图,7,绘制存储器模块子原理图,按照第五步的方法，绘制如图,4,24,所示的存储器模块子原理图8,绘制,CPU,时钟模块子原理图,按照第五步的方法，绘制如图,4,25,所示的,CPU,时钟模块子原理图二、项目基本知识,知识点一 层次原理图的基本概念,一、方块电路,在主电路图中为了表示各子原理图之间的连接关系，需要有代表各子原理图的符号图形，这就是方块电路一个方块电路代表一张子原理图，表示一个功能模块图,4,27,就是一个具有方块电路、输入输出点和总线的层次图实例，包括电源模块、时钟模块、,CPU,模块和存储器模块知识点一 层次原理图的基本概念,二、方块电路进出点和端口,层次图的关键是要正确地处理好层次间的信号传递，完成层次之间的功能调用和电路连接为了表示各子原理图之间的电气连接关系，各方块电路之间需要有相互连接的信号传递出入口和电气端口通过方块电路进出点和端口，可以清楚的表达和实现各子原理图之间的电气连接关系方块电路进出点用作方块图之间的信号传递出入口，它代表方块电路所代表的下层子原理图与其他电路连接端口。
通常情况下与和它同名的下层子原理图的端口相连端口和网络标签类似，一般位于子原理图，它在不同层次的电路图中起着电气连接的作用，用作子原理图之间信号传递出入口三、方块电路与子原理图的对应关系,图中的每一个方块电路，就对应一个具体的实际电路原理图对于方块电路中的每一个电路输入输出点，只要它们的网络名相同，就表示电气上是连接的知识点二 从上向下层次原理图的绘制,一、新建项目和主原理图文件,二、绘制方块电路与端口,三、连线并添加网络标号,知识点三 从下向上层次原理图的绘制,一、绘制子原理图,二、新建主原理图并生成各子原理图的方块电路符号,三、连线,。
