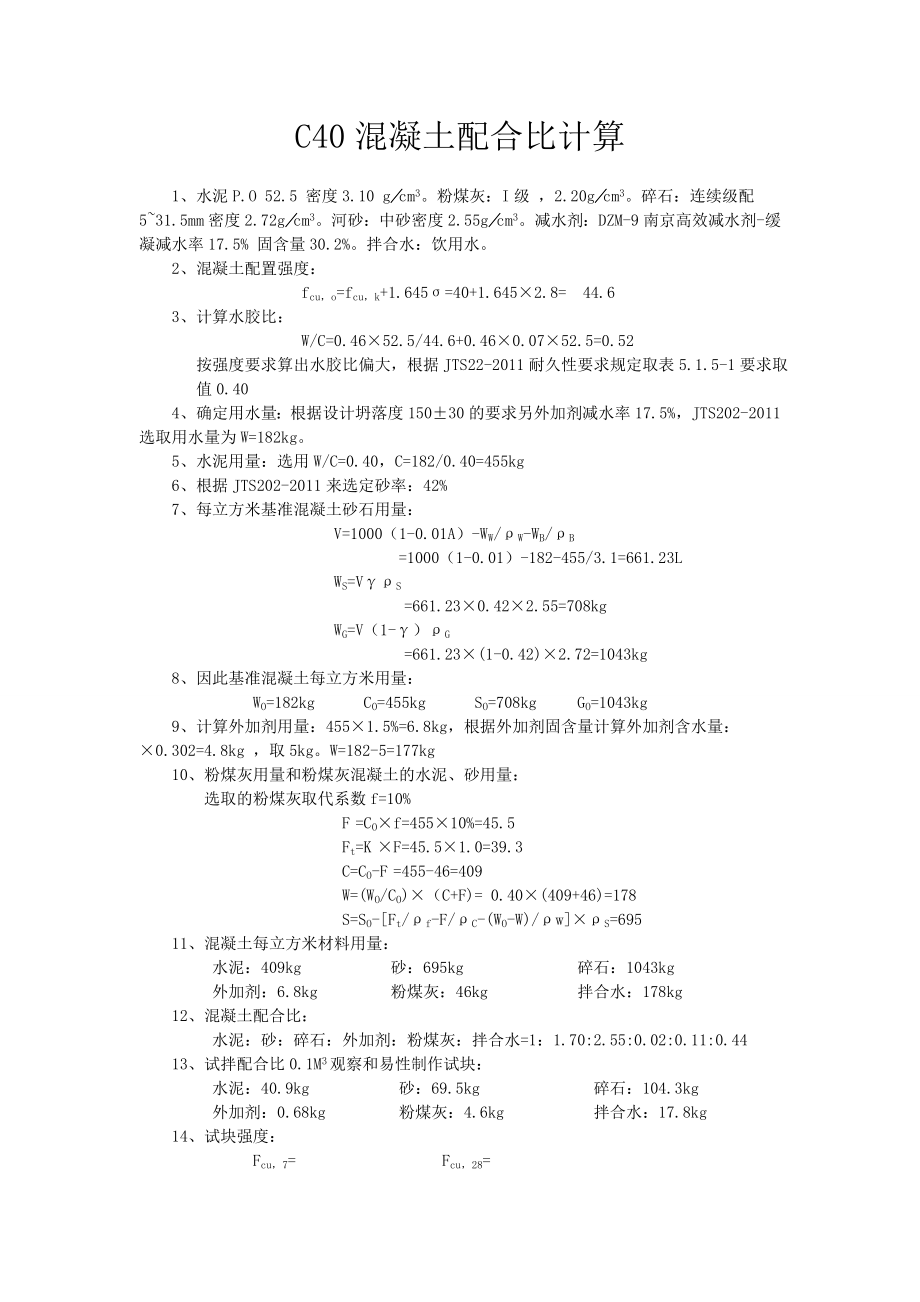

C40混凝土配合比计算1、水泥P.O 52.5 密度3.10 g/cm3粉煤灰：I级 ，2.20g/cm3碎石：连续级配5~31.5mm密度2.72g/cm3河砂：中砂 密度2.55g/cm3减水剂：DZM-9南京高效减水剂-缓凝减水率17.5% 固含量30.2%拌合水：饮用水2、混凝土配置强度： fcu，o=fcu，k+1.645σ=40+1.645×2.8= 44.6 3、 计算水胶比： W/C=0.46×52.5/44.6+0.46×0.07×52.5=0.52 按强度要求算出水胶比偏大，根据JTS22-2011耐久性要求规定取表5.1.5-1要求取 值0.404、 确定用水量：根据设计坍落度150±30的要求另外加剂减水率17.5%，JTS202-2011选取用水量为W=182kg。
5、 水泥用量：选用W/C=0.40，C=182/0.40=455kg6、 根据JTS202-2011来选定砂率：42%7、 每立方米基准混凝土砂石用量： V=1000（1-0.01A）-WW/ρW-WB/ρB =1000（1-0.01）-182-455/3.1=661.23L WS=VγρS =661.23×0.42×2.55=708kg WG=V（1-γ）ρG =661.23×(1-0.42)×2.72=1043kg8、 因此基准混凝土每立方米用量： WO=182kg CO=455kg SO=708kg GO=1043kg9、 计算外加剂用量：455×1.5%=6.8kg，根据外加剂固含量计算外加剂含水量：×0.302=4.8kg ，取5kg。
W=182-5=177kg10、粉煤灰用量和粉煤灰混凝土的水泥、砂用量： 选取的粉煤灰取代系数f=10% F =CO×f=455×10%=45.5 Ft=K ×F=45.5×1.0=39.3 C=CO-F =455-46=409 W=(WO/CO)×（C+F)= 0.40×(409+46)=178 S=SO-[Ft/ρf-F/ρC-(WO-W)/ρw]×ρS=69511、 混凝土每立方米材料用量： 水泥：409kg 砂：695kg 碎石：1043kg 外加剂：6.8kg 粉煤灰：46kg 拌合水：178kg12、混凝土配合比： 水泥：砂：碎石：外加剂：粉煤灰：拌合水=1：1.70:2.55:0.02:0.11:0.4413、 试拌配合比0.1M3观察和易性制作试块： 水泥：40.9kg 砂：69.5kg 碎石：104.3kg 外加剂：0.68kg 粉煤灰：4.6kg 拌合水：17.8kg14、 试块强度： Fcu，7= Fcu，28= C45高性能混凝土配合比计算水泥P.O 52.5 密度3.10 g/cm3。
矿粉：密度2.80g/cm3碎石：连续级配5~25mm密度2.65g/cm3河砂：中砂 密度2.60g/cm3减水剂：DZM-9南京高效减水剂-缓凝减水率23.0% 固含量39.16,掺量1.5%拌合水：饮用水混凝土配置强度： fcu，o=fcu，k+1.645σ=45+1.645×3.0=49.9MPa 计算水灰比： W/C=0.46×52.5/49.9+0.46×0.07×52.5=0.47 选用 W/C=0.42 , W/C=0.47 ， W/C=0.52 根据JTS202-2011水胶比 水胶比≤0.35确定用水量：根据设计坍落度150±30的要求另外加剂减水率23.0%，JTS202-2011选取用水量为W=154kg水泥用量：选用W/C=0.33，C=154/0.33=466kg根据JTS202-2011来选定砂率：40%每立方米基准混凝土砂、石：V=1000（1-0.01A）-WW/ρW-WB/ρB =1000（1-0.01）-154-466/3.1=685.68L WS=VγρS =685.68×0.4×2.60=713.10kg WG=V（1-γ）ρG =685.68×(1-0.4)×2.70=1111kg因此基准混凝土每立方米用量： WO=154kg CO=466kg SO=713kg GO=1111kg计算外加剂用量：:466×1.5%=7.0kg，根据外加剂固含量计算外加剂含水量：×0.3916=4.2kg ，取4kg。
W=154-4=150kg 根据JTS202-2011中高性能混凝土矿物外掺料中矿粉掺量占胶凝材料体积50%~80%， 胶凝材料体积不大于混凝土体积的35%要求：： 0.5 ≤K/466≤0.8 233 ≤K≤373 矿粉取250Kg符合要求250/466=0.54 水泥：水：砂：石：矿粉：外加剂=216：154:713:1111:250：7 。
