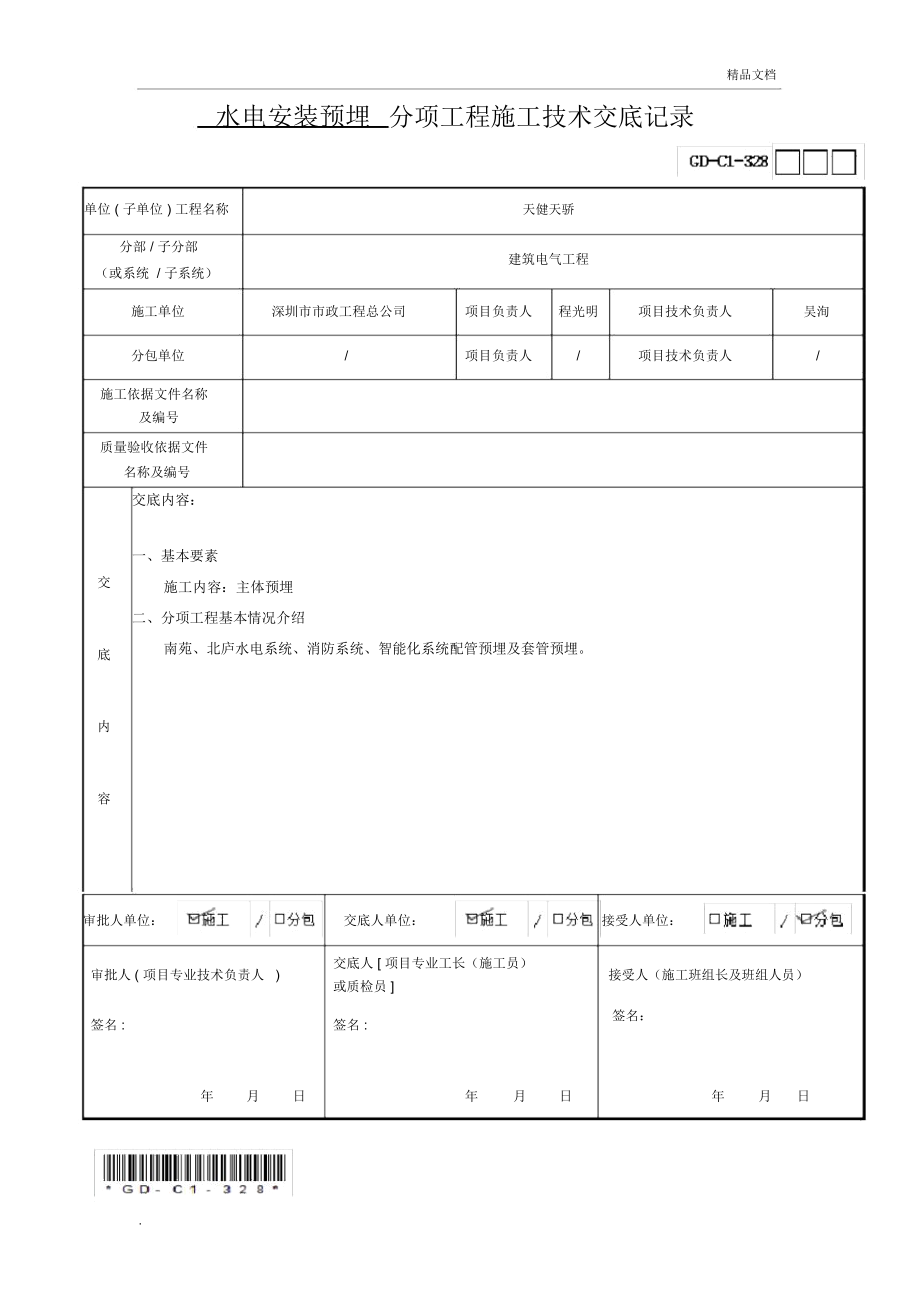

精品文档水电安装预埋 分项工程施工技术交底记录单位 ( 子单位 ) 工程名称 天健天骄分部 / 子分部建筑电气工程（或系统 / 子系统）施工单位 深圳市市政工程总公司 项目负责人 程光明 项目技术负责人 吴洵分包单位 / 项目负责人 / 项目技术负责人 /施工依据文件名称及编号质量验收依据文件名称及编号交底内容：一、基本要素交施工内容：主体预埋二、分项工程基本情况介绍底南苑、北庐水电系统、消防系统、智能化系统配管预埋及套管预埋内容审批人单位：交底人单位：接受人单位：审批人 ( 项目专业技术负责人 )交底人 [ 项目专业工长（施工员）接受人（施工班组长及班组人员）或质检员 ]签名 :签名 :签名：年 月 日 年 月 日 年 月 日.精品文档水电安装预埋 分项工程施工技术交底记录 ( 续 )交底内容：三、施工准备1. 技术准备：1.1 专业施工人员组织作业人员熟悉图纸及相关图集规范2. 现场准备与作业条件：2.1 人员及机具：安排好所需要的施工机具设备、材料、人员等进场；2.2 预加工：根据图纸及项目部要求进行预埋件制作；2.3 作业条件2.3.1 土建主体结构同步进行；2.3.2 根据施工方案安排好适当的现场工作场地，在地下室操作时，要接通低压照明灯 。
3. 资源准备：交3.1 材料：钢管、 PVC管及配件、预埋盒、套筒、3.2 主要机具底3.2.1 机械：切割机、手电钻、电焊机、煨弯器等；3.2.2 其他：水平尺、线坠、钢卷尺、小线、安全带、脚手架等四、接线盒、配电箱、等电位箱、套管预留内1、熟悉掌握水电等专业图纸设计要求、及建筑标高、平面、隔墙、门窗、预留洞位置的精确尺寸，搞好主体工程中接线盒、接线箱、防水套管、穿墙套管的预埋预留该分项工程按照土建进度同步进行容2、组织好水电专业施工人员对各预留点进行准确定位，电盒、套管、预埋件等在现浇楼板上应先按照图纸设计的轴线位置划线放样；在墙柱上预埋箱、盒、等电位、套管、预埋件等按照图纸设计的轴线位置及大小，用水平管或水平仪确定标高定位，然后按照施工工艺要求安装固定，预埋箱盒必须紧贴模板，固定牢靠3、所有穿墙、穿楼板的铁制品、钢套管均做除锈、防腐处理五、钢管预埋1、钢管进配电箱、预留盒的管头，必须固定，一管一孔，不得开长孔，严禁电气焊开孔，若需要开孔需用液压或电动开孔器，成品配套塑料堵头封堵，盒内填充泡末，胶带封堵2、钢管暗敷在钢筋砼中，弯曲半径＞ 10D,严禁死弯，扁管线管与钢筋绑扎固定，严禁与钢筋焊接.精品文档固定。
3、管材规格型号见 《建筑电气常用数据》 （ 04DX101-1）（6-58~6-62 ）；金属线盒壁厚不小于 1.2MM，塑料盒壁厚不得小于 2.5MM.4、模板拆除后，及时将铁制接线盒、接线箱内的泡末、胶带、浮浆、铁锈清除干净， 刷丹红防腐油漆，并做临时封堵六、重型聚氯乙烯硬质电线管 PC预埋1、重型聚氯乙烯硬质电线管 PC 管暗敷设时，其线管与箱、盒连接的配件使用配套的管箍、锁母头制品，结合面清理干净涂专用胶，接口应牢固密封，易损害部位应采取相应保护措施2、暗敷在砼内的 PC管其弯曲半径不小于管径的 10 倍 PC管、接线盒，管径、壁厚、材质必须符合图纸设计要求3、 PC管进配电箱、弱电箱，应制作临时模具排序、固定、定位七、钢管和 PC管共性要求1、 SC焊接钢管和 PC管在敷设时、掌握好走向顺序、排布、间隔均匀、整齐、尽量减少交叉，严禁三层交叉， 线管最大外径不得超过混泥土板厚的三分之一， 2 根管以上并列排布时， 管与管之间必须间隔3C以上并整齐排布，严禁聚堆敷设2、线管与模板、梁柱、墙棱角混凝土保护层大于 2CM.线管与钢筋绑扎固定3、正常情况下钢管在下， PC管在上，特殊情况下，若 PC管在下，需用套管保护，绑扎固定在钢筋网格上。
4、线管超过下列长度时加过线盒：线管长度每超过 45M，无弯曲时，线管长度每超过 30M，有一个弯时，线管长度每超过 20M时，有两个弯时，线管长度每超过 12M，有三个弯时，中间部位加设接线盒5、经过建筑伸缩缝的管线，按照管线经过伸缩缝的图集及规范要求施工6、管线敷设时尽量远离现浇板各预留孔洞，以防后期修复洞口，二次损害八、预留孔洞1、预留前，要认真熟悉施工图纸，理清系统的原理和技术要求，对照安装和土建结构图，确定预留孔洞的尺寸位置根据预留孔洞的大小和形状制作相应的预留木框或钢套管，指定专人在土建工种钢筋绑扎完成后关模前、按照图纸要求的尺寸位置进行预留 . 穿墙、穿楼板的孔洞大小正确，轴线位置准确，确保今后安装施工顺利进行2、由水电技术员复核位置和尺寸，确认无误后，方可通知土建相关工种合模3、在土建工种合模及浇注混凝土时，必须要有专人监护，以防预留孔洞移位或损坏等4、预埋上下层预留孔洞时， 中心线应垂直 5、剪力墙预留洞大于 200MM、现浇板预留洞大于 300MM，.精品文档需通知钢筋专业技术人员进行加筋，以免影响主体结构质量九、防雷接地1 、按照图纸设计要求，利用建筑物承重基础中的主钢筋通长环形连接，整体焊接成网状接地体，利用灌注桩内不少于 2 根主钢筋与承重基础中主钢筋进行焊接（大于 ?16 为两根，小于 ?16 为四根），形成电气通路。
2 、配电间、电信间、电梯基坑、电井、等电位、进车库管道等设备需要预留接地措施的，按照图纸要求预留，位置正确，型号规格必须符合设计及规范图集要求3、防雷引下线利用结构柱内两根对角主筋（大于 ?16 为两根，小于 ?16 为四根），施工时将该主筋黄色漆作好标记，随结构施工逐层焊接至顶层，并与屋顶避雷网焊接 .4、绑扎连接的钢筋、在充当防雷引下线与接地网时、必须焊接跨接地线，相邻需要连接的钢筋与钢筋之间必须焊接跨接地线，跨接地线为 ?12 镀锌圆钢制作焊接，焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净5、接地装置的焊接应采用搭接焊焊接长度应符合下列规定：扁钢与扁钢搭接为扁钢宽度的 2 倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的 6 倍，双面施焊；圆钢与扁钢搭接为圆钢直接的 6 倍，双面施焊；且圆钢居扁钢中焊接扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴 3/4 钢管表面，上下两侧施焊6、除埋设在混泥土中的焊接接头外，其余要求有防腐措施7、防雷接地施工中所使用的镀锌圆钢、镀锌扁钢材质达到国标要求十、施工注意事项1、水电工、焊工必须持证上岗，开工前针对本工程做好专项施工方案。
2、未经图纸变更，必须严格按图纸设计要求及相关规范、图集要求施工，不得私自改变图纸设计内容3、积极配合好其他各工种，加强沟通交流，不得影响其它工程的正常施工进度，注意成品保护4、每作完一段或一个工序要求严格自检，自检合格后报项目技术负责人检查，做好隐蔽记录项目技术负责人检査合格后，报专业监理工程师和建设单位专业技术人员验收，验收合格后方可进行下道工序施工5、施工现场或图纸发现或出现技术问题，及时向项目技术负责人上报、沟通、协调解决，坚决不留任何质量隐患，若知情不报，产生严重质量缺陷，或造成重大经济损失，由施工单位负责6、混泥土浇筑时、木工合模板时必须安排专人看护，加强技术投入管理，防止后期安装出现堵管、死管、缺管、位置错误，严禁在剪力墙、柱子、梁、现浇板开槽打洞，迫害主体结构，影响工程质量7、水电材料在现场指定区域分类存放、名称标识清楚；各种管子上架堆放、分类明确、堆放整齐，安全稳固、并有防雨措施，挂型号规格标志牌十一、安全注意事项1、水电班组施工动用电气焊前， 项目部必须开动火证， 并由专业负责人做安全技术交底， 特殊部位，特殊要求，施焊前，必须将易燃易爆材料进行彻底隔离，确认下方是否有其他作业人员，不留任何死角，.精品文档并保持安全距离，真正确保无火灾、烫伤隐患后，方可施工。
施焊作业中必须 2 人，一人作业一人安全看护，灭火器和水桶随作业面跟进2、在使用切割机、电焊机、弯管机、气瓶等工具设备、及高处吊运材料、作业时，严格按照相关操作规程作业，彻底杜绝安全隐患3、严格遵守建筑工地其他各项安全规定十二、暗敷设施工技术要点1、上下两个点位应竖向在一条线上2、上面两个点下面一个点应呈倒品字排布3、 86 盒离墙角柱边门窗边应 300mm以上4、柱上一个点应位于中心轴线上，水平两个点应适当间距对称排布于柱面5、人防门上电磁锁预留 86 盒应在人防门开启的另一侧6、智能化强电和弱电应分设强电和弱电 86 盒，强弱电 86 盒之间以及强弱电线管之间间距应 150mm以上（规范），需增加过线盒时应分设强电和弱电过线盒7 、过密闭墙的管路需在密闭墙两侧300mm内加密闭盒 ( 密闭盒中心距墙 300mm以内 )8、 PVC管经过密闭墙处应改用金属管9、预埋管接头和进出 86 盒处 300mm以内需有可靠绑扎固定10、预埋管接头应避开梁。
