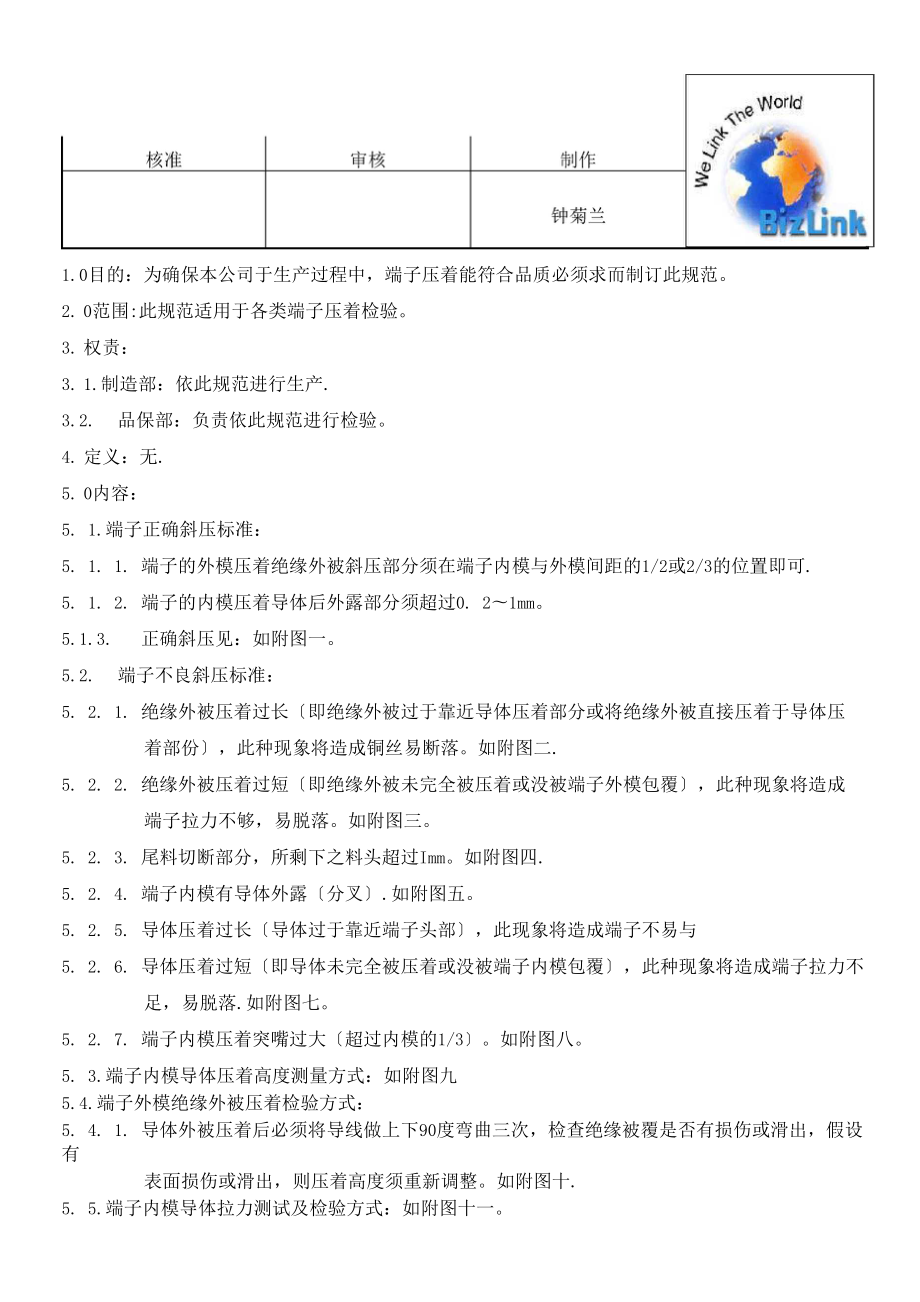

1.0目的：为确保本公司于生产过程中，端子压着能符合品质必须求而制订此规范2. 0范围:此规范适用于各类端子压着检验3. 权责：3. 1.制造部：依此规范进行生产.3.2. 品保部：负责依此规范进行检验4. 定义：无.5. 0内容：5. 1.端子正确斜压标准：5. 1. 1. 端子的外模压着绝缘外被斜压部分须在端子内模与外模间距的1/2或2/3的位置即可.5. 1. 2. 端子的内模压着导体后外露部分须超过0. 2〜1mm5.1.3. 正确斜压见：如附图一5.2. 端子不良斜压标准：5. 2. 1. 绝缘外被压着过长〔即绝缘外被过于靠近导体压着部分或将绝缘外被直接压着于导体压着部份〕，此种现象将造成铜丝易断落如附图二.5. 2. 2. 绝缘外被压着过短〔即绝缘外被未完全被压着或没被端子外模包覆〕，此种现象将造成端子拉力不够，易脱落如附图三5. 2. 3. 尾料切断部分，所剩下之料头超过Imm如附图四.5. 2. 4. 端子内模有导体外露〔分叉〕.如附图五5. 2. 5. 导体压着过长〔导体过于靠近端子头部〕，此现象将造成端子不易与5. 2. 6. 导体压着过短〔即导体未完全被压着或没被端子内模包覆〕，此种现象将造成端子拉力不足，易脱落.如附图七。
5. 2. 7. 端子内模压着突嘴过大〔超过内模的1/3〕如附图八5. 3.端子内模导体压着高度测量方式：如附图九5.4.端子外模绝缘外被压着检验方式：5. 4. 1. 导体外被压着后必须将导线做上下90度弯曲三次，检查绝缘被覆是否有损伤或滑出，假设有表面损伤或滑出，则压着高度须重新调整如附图十.5. 5.端子内模导体拉力测试及检验方式：如附图十一5. 5. 1. 测试长度以150mni左右为标准5.5.2. 脱去外被20mni左右5.5.3. 以拉力计拉引测试，直到导体与端子分开，记下此时拉力计上指针之刻度即为端子拉力5. 5. 4. 假设端子为有外皮包裹的，测量端子拉力时先去除外皮后再测量.5.5.5. 拉力测试后应检验端子拉出后的状况，假设导体七股芯线全部断在端子内模内为端子压着 高度过低,则必须重新将端子内模高度调高;假设导体七股芯线无一股芯线留在内模中，则 必须重新将端子内模高度调低除铆压双并线端子外)5.5.6. 双并线合铆压在一端子时，端子内模时不得有芯线导体外露.双并线之拉力在拉力规格范 围内即可，不要求符合5.6. 端子铆压后高度及拉力必须符合要求标准5.6.1. 具体见附件一：端子铆压规格一览表.5.6.2. 假设端子为新端子(第一次生产)暂无端子高度规格时且客户无特别要求时，可以只记录实 际高度的测量值,其拉力是否符合要求(按线号规格核对拉力要求)而作为最终判定的依 据。
待一批生产完成后由QE定出该端子的高度及拉力的规格值5.7. 端子外观检验标准：5.7.1. 端子的功能端不可有开口，变形，扭曲等不良且应必须确保电气功能及实配OK.5.7.2. 端子镀层部分不可有刮伤，露黄，氧化发黑等不良5.8. 工程图面中有规定客户特别要求时，须依工程图面为准6. 相关记录：6.1. 端子测量记录表. QAD-QP—1002—02A7. 附件：7.1. 附件一：端子铆压规格一览表附件：端了铆压规格览表端子厂商端子规格芯线规格端子高度(mm)端子宽度(mm)坚持强力 (MIN)JWTCKM2501TOP-2 A2501TOP-00 A2501TOB—2 CKM2501T22 AWG075~0.855.0KG24 AWG070~0.8035KG26 AWG0.70 〜0.7525KG28 AWG0.65 〜0.7515KGJWTB11TOP-224 AWG0 70〜0 753.5KG26 AWG0.60 〜0.702.5KG28 AWG060~0.6515KGJWTA2542T3B—00 A2542T3B—222 AWG090~1.050KG24 AWG0.75〜05KG26 AWG0。
75〜0 852.5KG28 AWG0.70~0801.5KGJWTCKMA2543TOB—00 A2543T0B—2 A2543T0P-2 CKM2541T22 AWG0 78〜0 885.0KG24 AWG070~0.803.5KG26 AWG065〜0.7525KG28 AWG0 60~0 7015KGJWTCKMA3961T2B-2CA3961T2B—2DA3961T3B—2CA3961T3B—2DCKM396118+18 AWG1.55 〜1.6514 KG22+22 AWG1 00~1 308.0KG18 AWG1.05〜12010 KG20 AWG1.00~1.1070KG22 AWG095~1.0550KGJWTA3961T1B—2C24 AWG085~0.953.5KGA3961T1B—2D CKM396126 AWG0.75~0 852o 5KG///CKMCKM250324 AWG0o 75~0 853o 5KG26 AWG0. 70~0. 802o 5KG28 AWG0o 65~0. 75lo 5KGJWTCKMA2541T3B—2A2541T3B—2L A2541T3B—00 A2541T3B-00LCKM2542T22 AWG0. 85〜0. 955. OKG24 AWG0. 80~0. 903. 5KG26 AWG0o 75〜0.852. 5KG28 AWG0o 70〜0。
80lo 5KG28+28 AWG0o 80〜0 903o 5KGJWTCKMA2001T0P—2A2001T0P—2L CKM2001T30 AWG0. 60~0. 70lo OKG28 AWG0o 65〜0 751. 5KG26 AWG0o 68〜0.782o 5KG24 AWG0. 70~0. 803o 5KG26+28 AWG0. 73〜0. 835. OKG附件：立而了钏压规格见表ME端子规格芯线规格端子高度〔mm〕端子宽度〔mm〕坚持强力 〔MIN〕CKMJWTCKM2003TA2002T0P30 AWG0 65〜0 75lo OKG28 AWG0.70 〜0.801. 5KG26 AWG0.75〜0852o 5KG24 AWG085〜0.953. 5KGJWTCKMC5081T2B—2 C5081T0B-2 CKM508218+18 AWG130~1.4014 KG16 AWG130~1.4014 KG18 AWG1 20~1 3012 KG20 AWG1 00~1 207 o OKG22 AWG090~1.105. OKG24 AWG0.85 〜0.953o 5KGJWTCKMC5082T0P-2CKM508118+18 AWG1。
50〜2 0014 KG18 AWG120~1.4012 KG20 AWG1.10~1307o OKG22 AWG1.00〜1105. OKG24 AWG0.90~1103. 5KGJWTCKMC5082T2B-2CKM508116 AWG1.30 〜1.5014 KG18 AWG1.20~14012 KGJWTCKMA2544T0P-2A2544T0B-2CKM2544T20 AWG0.95 〜1.157. OKG22 AWG0.85〜0955o OKG24 AWG0.80~0.903o 5KG26 AWG075~0.852. 5KGCKM2506 —TA24 AWG0 80〜'0 903o 5KGCKM2506 —TB22 AWG0. 85〜0955o OKGJWTCKMA1251T0P—2 CKM1251T28 AWG0. 50~0. 601. 5KGCKMCKM2002—TV28 AWG0. 70〜080lo 5KGCKM2004T28 AWG0. 65—0. 75lo 5KGCKM2542T28+28 AWG0. 80—0. 903. 5KGJWTA2505T0P-2C4202T2B—2 C4202T2P-222 AWG0o 80~0. 905. OKG16 AWGlo 20~l。
5014 KG18 AWGlo 00^1o 2012 KGJWTCKMA2547T0P-2CKM2543T24+24 AWG0o 90〜1.206. OKG26+26 AWG0. 85—0. 955. OKG22 AWG0. 90〜1.005. OKG24 AWG0o 85〜0 953o 5KG26 AWG0o 80〜0 902. 5KG28 AWG0o 70〜0 801. 5KG附件：立而了钏压规格见表ME端子规格芯线规格端子高度(mm)端子宽度(mm)坚持强力 (MIN)JWTA2003TOB-00A2003TOB—2 A2003TOB—0D26 AWG0.55 〜0.652.5KG28 AWG0.50〜062lo 5KG30 AWG0.50 〜0.601.0KGJWTCKMA2005TOB-2 A2005TOB-00 CKM2004T26 AWG0.70〜0.802.5KG28 AWG065〜0.751.5KG30 AWG060〜0.70lo OKGJWTCKMA3963TOB—2 3963TOP-2 CKKM396218+18 AWG1 50〜2 0014 KG18 AWG1.00〜1。
3012 KG20 AWG0 90〜1 007.0KG22 AWG085〜0.955.OKG24 AWG0.80-00 903.5KGJWTCKMA3963T2B-2A3963T2P-214 AWG130〜1.7015 KG16 AWG1.20 〜1.5014 KG18 AWG1 00〜1 3012 KGJWTCKMC4202TOP-2 C4202TOB—2 CKM420116 AWG1.20〜14014 KG18 AWG1 00〜1 2012 KG20 AWG0 90〜1 107o OKG22 AWG080〜1.005.OKGJFE260901T24 AWG0.89+/—005lo 45+/-0.053.5KG260902T28 AWG0.63+/-0O 051.45+/-0.051.8KGJSTSHE—001T-P0. 624 AWG0.75〜0.803.5KG26 AWG0.68〜0.752o 5KG28 AWG065〜0.701.5KGJSTSPH-002T-P0o 5S30 AWG0.60-0 0 651.0KG28 AWG0o 65〜0 72lo 5KG26 AWG0.65 〜0.752.5KG24 AWG0.70 〜0.803.5KGJWTC5082TOB—218 AWGlo 25〜1.3512KGC5082TOB-222+18 AWG1.45 〜1.5512KGC5082T2B-218+18 AWGlo 50〜1.6014KGC5082TOB-218+18 AWG1.45 〜1.5514KGJWTA1561TOP-222 AWG1.00 〜1.105o 0KGJWTB1811T0P—218 AWGlo 10-1.2010KGCKM2543T28+28 AWG0o 8〜0。
903o 5KGCKM2503T28+26 AWG0.80 〜0.903.5KGCKM5081T20+20 AWGlo 35〜1 4512KG附件：立而了钏压规格见表ME端子规格芯线规格端子高度(mm)端子宽度(mm)坚持强力 (MIN)CKM1561T22 AWG1.00~1105o OKGJWTA1561T0B+222 AWG080~0.905o OKGJWTB1811T0P-228 AWG0.95 〜1.05lo 5KGJWTA3961T2B-2C18 AWG1.05~12010KGCKM2542T28+28AWG0.80 〜0.903. 5KGCKM2004T28 AWG0.65 〜0.75lo 5KGJWTCKMA2001T0P—2A2001T0P-2LCKM2001T28 AWG0.60 〜0.701. 5KG30 AWG0 65~0 75l.OKG26+28 AWG0.73~0.835. OKG24 AWG070~0.803o 5KG26 AWG065~0.752. 5KGJWTA1251T0P—228 AWG0.50~0.60lo 5KGCKMCKM3962T18 AWG1.00〜1。
3012KGCKMCKM2002—TV28 AWG070〜0.80lo 5KGJWTC4202T0P—2 C4202T0B-2 CKM420116 AWG1.20~1.5014KG18 AWG1.10 〜1.2012KG20 AWG100~1.107o OKG22 AWG0 90〜1 005o OKGJWTC4202T2B—216 AWG120〜1.5014KGJWTC4202T2P-218 AWG100~1.2012KGCKM3963-T22 AWG085〜0.955o OKGCKM2503T22 AWG0 80~0 905. OKGALEX2580T28AWG060〜0.70lo 5KG22 AWG0.75〜0855. OKG2015T28 AWG0o 55~0. 651. 5KG22 AWG0. 70~0. 805o OKG4256TP316 AWG1.30〜l5014. OKG51T22 AWG0. 75—0. 855o OKGMOLEX08—50—011422 AWG0. 75~0. 855. OKG08-50—011426 AWG0o 70~0. 802o 5KG08—50-010522 AWG0o 95〜1.055o OKG16-02—010722 AWG0o 80~0. 905. OKG胡链604180—2编织线lo 65~1。
802o 5〜3 210KG翔辉SH—99518 AWG一分钟吊重9. 1KG不脱落为合格钏压F/BNC-CONN:出力达7OKG为合格Mo lex39—00—006522 AWG0. 85~0. 955o OKGMo lex39-00—006722 AWG0o 85~0. 955. OKG附件：立而了钏压规格见表ME端子规格芯线规格端子高度(mm)端子宽度(mm)坚持强力 (MIN)AMP104505-0322 AWG0 90~1 005o OKG35085-118 AWG125~1.3512 KG770601—218 AWG0.70~08012 KG104505-B22 AWG0 85〜0 955o OKG104503-322 AWG0 85〜0 955o OKG170362-122 AWG095~1.055o OKG104480-422 AWG0 85~0 955. OKG2-36152—118 AWG2 70〜3 0012 KG1757778-328 AWG075~0.851. 5KG170204—122 AWG0.85~0.955. OKG170360-118 AWG1.05~1。
1512 KG17026222 AWG095〜1.055o OKG350570—118 AWG1.2~1.512 KG104504-322 AWG0.85 〜0.955o OKG2-520403-222 AWG0 85〜0 955o OKG66105—324 AWG075~0.853. 5KG66424-728 AWG0.75~0851.8KG61116—420+20 AWG1.55~1.6512KG50011-800028 AWG0.52~0621. 5KG640271—118 AWG2 00~2 1010KG63475-222AWG1 10~1 305. OKG22+22 AWG1 40~1 508o OKG61070—122 AWG1 10〜1 205o OKG71180—BS-118 AWG1.35 〜1.4510KG55675—122AWG2.50〜3 005o OKG602207—218 AWGlo 50—2. 0010 KGJAEIL—G—C2—SA-1000024 AWG0.75~0 85lo 5~1 63o 5KG28 AWG0. 65~0. 7251. 5〜］6lo 5KGDUPONT75653—00522 AWG0. 90〜1。
005. OKG47445—0022 AWG0.90~1 005o OKG47217-00022 AWG0. 90〜1005o OKG24 AWG0. 85〜0. 953. 5KGT-UBAC11-BN-5S—D-VO128 AWG0o 73~0 83lo 5KGT-UBAC10—BN—5S—D-V0124 AWG0o 93~1 133o 5KGT-UBAC14-BN-5S-D-V0120 AWG1.00^1.257. OKGTDP8810T22 AWG0o 80〜0 905o OKG附件：立而了钏压规格见表ME端子规格芯线规格端子高度〔mm〕端子宽度〔mm〕坚持强力〔MIN〕KSTFDFV—187 (5)18 AWG1 10~1 2010KGKSTRNBS1—3. 718 AWG2.35 〜2.4512KGKSTRNB—1-522 AWG200~2.505o OKGVo 35〔公、母〕30 AWG075〜0.851.0KG28 AWG0 80〜0 901. 5KG26 AWG0.88〜0982o 5KG24 AWG0.95~1303. 5KG22 AWG0.98~1.505. OKG20 AWG1.00 〜1.607o OKGT—UAC10—1020024 AWG0。
93〜1.133. 5KGT—UAC10—2020028 AWG073~0.83lo 5KG①0. 76圆形端子24 AWG075~0.953o 5KG28 AWG0 65〜0 75lo 5KG①1.0圆形端子24 AWG075〜0.853o 5KG26 AWG0.72~0.822o 5KG28 AWG0.70~0801. 5KGRVS2—3o 718 AWG2 50〜3 5010KGTA1BA000E24 AWG083〜0.953o 5KGTA1BA000E28 AWG0 73~0 83lo 5KGTAB1000E24 AWG0.83 〜0.953. 5KG26 AWG0 78〜0 902o 5KG28 AWG073〜0.83lo 5KGWST139601BS-218 AWG0.90 〜1.0310KGFDFD2—25014 AWG3.50〜45015KGFDFD2—25016 AWG3.00〜40014KGFDFD2—25018 AWG3 00〜4 0010KGJSTSVH—21T—P1.118 AWG1.00 〜1.3010KGSTM2131BS接地线1.15 + 0.05205 + 0o 0510KGPACKARD:接地线1.15 + 0.052.05 + 00 0510KGFDD1—25018 AWG3.00~4。
0010KGCUSTIMER CONSIGN22 AWG0.85〜0955.0KGMPNY1-156〔公〕18 AWG1.60~17012KGFRD1-156 〔母〕18 AWG185~1.9512KG世聚T202P00T0024 AWG0.70〜05KG旗欣255128+28 AWG0 75~0 8525KG附件：端了铆压规格览表端子厂商端子规格芯线规格端子高度〔mm〕端子宽度〔mm〕坚持强力 〔MIN〕MOLEX08—50—011328 AWG0.65〜0.751.5KG26 AWG0.70-00 802.5KG24 AWG0.75 〜0.8535KG22 AWG080〜0.9050KG08—50—010618 AWG100〜1.3012 KG20 AWG085〜0.957.0KG22 AWG0.80〜00KG43030-000322 AWG085〜0.9550KG02—09-210318 AWG1 30〜1 8012 KGAS—N-34518 AWG2.00〜25012 KG08-65—080426+28 AWG0 80〜0 9050KG02-08-123420+20 AWG1.60 〜1.8012KG02—08—123420 AWG1。
45〜10KG02—08—120120+20 AWG175〜19512KG02-08-120120 AWG1.35〜1.557.0KG43030—000120 AWG1.10〜1.207.0KG22—01-104228+26 AWG0.85〜05KG43030-000722 AWG0.90〜1.0050KG43030—000120 AWG1.00〜1.1070KG39—00—006118+18AWG1.40〜1.5014KG02-06—210120 AWG090〜1.1070KG02—06-110120 AWG085〜0.957.0KG16-02-008228 AWG0.70 〜0.801.5KG24 AWG0.85~05KG16-02—111926 AWG0 80~0 852.5KG28 AWG0.75~0801.5KG16—02—011926 AWG0o 70~0 802o 5KG39—00—003818 AWG1. 10〜12012KG39-00—005318 AWGlo 10^1.2012KG08-70—010618 AWG0. 95〜10512KG20 AWG0o 90〜1.007. OKG22 AWG0o 85〜0。
955. OKG08—70-103118 AWG1.20~15012KG20 AWG1.00〜1307o OKG22 AWG0. 90~1. 105o OKG24 AWG0o 85〜0.953. 5KG附件：立而了钏压规格见表ME端子规格芯线规格端子高度(mm)端子宽度(mm)坚持强力 (MIN)其它端子类型：芯线规格拉力(MIN)芯线规格拉力(MIN)芯线规格拉力(MIN)横卷线4. 5KG22 AWG50KG32 AWG0. 8KG编织线10 KG26 AWG2.5KG10 AWG36. 4KG14 AWG15 KG28 AWG1.5KG12 AWG31o 9KG16 AWG14 KG30 AWG1.0KG20 AWG7o OKG18 AWG12 KG24+24AWG60KG26+26 AWG5o OKGME端子规格芯线规格端子高度(mm)端子竟度(nrni)坚持强力 (MIN)ALEX26T-6502-PB22 AWG0.92〜1025. OKGALEX61T-552418+22 AWG1 55〜1 6512KGMOLEX39—00-006118 AWG1.06〜16610KGMOLEX39-01-208024+24AWG0.90〜1。
26o OKGMOLEX39—00-003824AWG0.85 〜0.953. 5KGJSTSYM-001P-P0o 624AWG1.0 〜1.13. 5KGAMP170147—122AWG1.15~1.255o OKGAMP350689-122AWG0 9〜1 05o OKG10。
