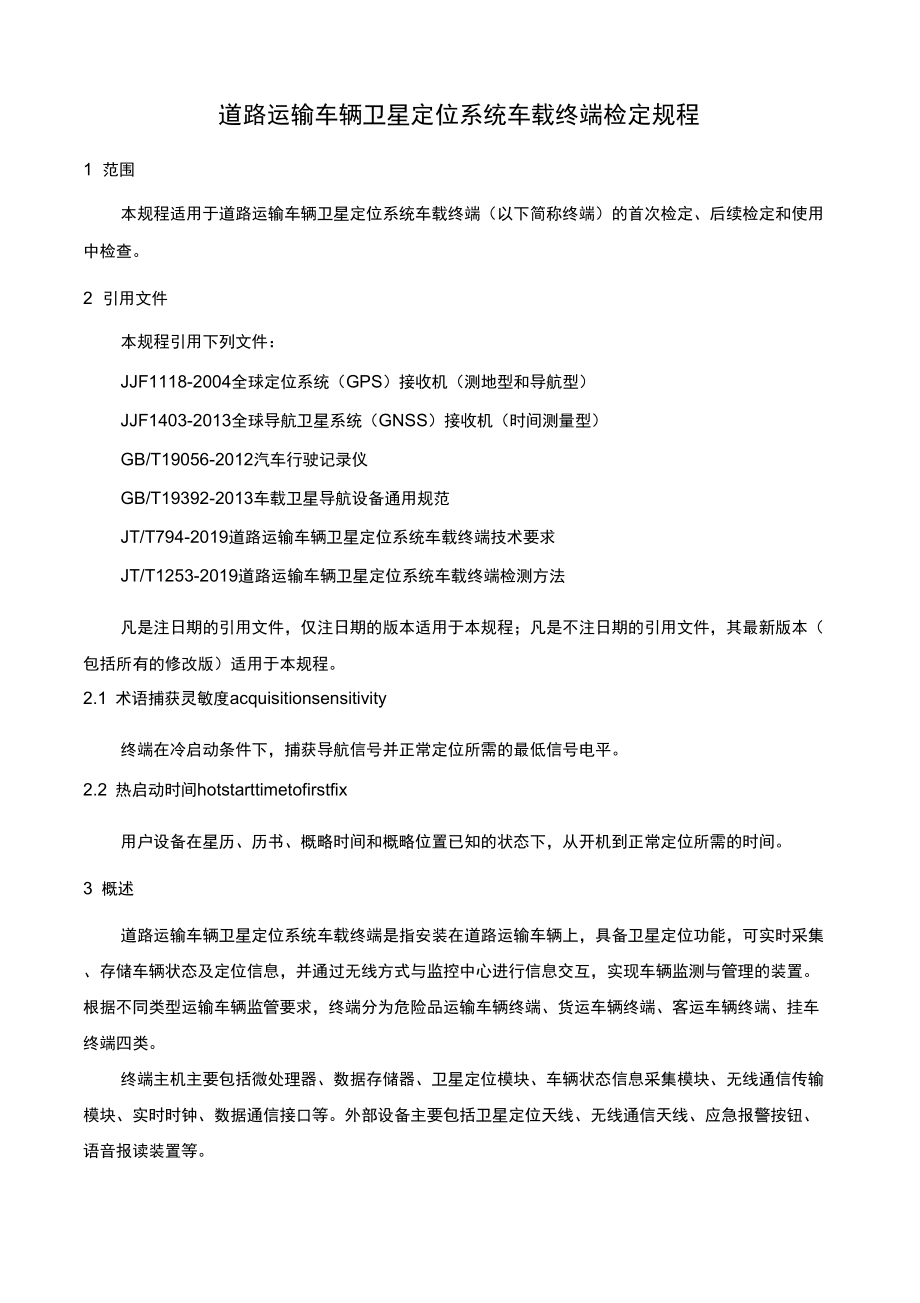

道路运输车辆卫星定位系统车载终端检定规程1 范围本规程适用于道路运输车辆卫星定位系统车载终端（以下简称终端）的首次检定、后续检定和使用中检查2 引用文件本规程引用下列文件：JJF1118-2004全球定位系统（GPS）接收机（测地型和导航型）JJF1403-2013全球导航卫星系统（GNSS）接收机（时间测量型）GB/T19056-2012汽车行驶记录仪GB/T19392-2013车载卫星导航设备通用规范JT/T794-2019道路运输车辆卫星定位系统车载终端技术要求JT/T1253-2019道路运输车辆卫星定位系统车载终端检测方法凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改版）适用于本规程2.1 术语捕获灵敏度acquisitionsensitivity终端在冷启动条件下，捕获导航信号并正常定位所需的最低信号电平2.2 热启动时间hotstarttimetofirstfix用户设备在星历、历书、概略时间和概略位置已知的状态下，从开机到正常定位所需的时间3 概述道路运输车辆卫星定位系统车载终端是指安装在道路运输车辆上，具备卫星定位功能，可实时采集、存储车辆状态及定位信息，并通过无线方式与监控中心进行信息交互，实现车辆监测与管理的装置。
根据不同类型运输车辆监管要求，终端分为危险品运输车辆终端、货运车辆终端、客运车辆终端、挂车终端四类终端主机主要包括微处理器、数据存储器、卫星定位模块、车辆状态信息采集模块、无线通信传输模块、实时时钟、数据通信接口等外部设备主要包括卫星定位天线、无线通信天线、应急报警按钮、语音报读装置等3.1 计量性能要求卫星接收通道数量卫星接收通道数量：不小于12个3.2 捕获灵敏度终端捕获灵敏度优于-130dBm3.2.1 定位误差水平定位误差3.2.2 终端水平定位误差＜15m高程定位误差3.2.3 终端高程定位误差＜30m差分定位误差3.2.4 终端差分水平定位误差＜1m测速误差3.3 终端速度误差＜1m/s最小位置更新率终端最小位置更新率：1Hz3.4 热启动时间终端热启动时间w10s4 通用技术要求终端表面应无影响设备正常工作的锈蚀、裂纹、变形等缺陷，结构件与控制组件完整铭牌应安装在主机外表面的醒目位置，文字、图形及标志应清晰、完整7计量器具控制计量器具控制包括：首次检定、后续检定和使用中检查7.1.1.1 检定条件环境条件实验室环境温度7.1.1.2 实验室温度满足：（20~25）C±2；实验室环境相对湿度实验室环境相对湿度：w80%电磁环境与振动环境无影响仪器正常工作的电磁干扰和机械振动检定用设备主要检定设备及技术要求见表1。
表1检定用设备序号检定项目主要检定设备名称技术要求1卫星接收通道数量GNSS信号模拟器输出频率支持被检终端所适用的GNSS系统；可定义检疋所需标准场景射频信号载波频率MPE:±100Hz误差控制：伪距分辨力v0.1m伪距率分辨力v0.1m/s内部通道延迟v15ns内部时基：频率准确度优于5X1（81s频率稳定度优于1x102捕获灵敏GNSS信号模拟器同13定位误差水平定位误差GNSS信号模拟器；差分卫星定位接收机GNSS信号模拟器同1;差分卫星定位接收机定位精度不低于0.25m高程定位误差差分定位误差测速误差4最小位置更新率GNSS信号模拟器同15热启动时间GNSS信号模拟器同1注：允许使用技术指标不低于表1的其他检定设备7.2检定项目首次检定、后续检定和使用中检查的项目见表2表2检定项目一览表序号检定项目首次检定后续检定使用中检查1通用技术要求++一2卫星接收通道数量++一3捕获灵敏度+++4定位误差水平定位误差+++高程定位误差++一表2（续）4定位差分定位误差++一误差测速误差+++5最小位置更新率++一6热启动时间+一一注：+表示应检项目，一表示可不检项目7.3检定方法731通用技术要求通过实际操作和观察对终端的通用技术要求进行检查，结果应符合第6章的要求。
卫星接收通道数量将GNSS信号模拟器与终端相连，使GNSS信号模拟器输出大于12颗的卫星信号，查看终端的卫星接收通道数d，应满足5.1的要求捕获灵敏度采用模拟器法，检定步骤如下：a）将GNSS信号模拟器与终端相连接，终端开机，使所有先验导航数据和时间信息失败，然后断电；b）打开模拟器，开启灵敏度测试场景（此场景为静态场景，可见卫星不少于6颗，卫星均匀分布在天顶上空，仿真时间为60min，模拟器输出功率为-130dBm），开始仿真；c）终端开机，等待5min，若终端能够输出定位信息，则终端的的捕获灵敏度优于-130dBm；d）终端开机，等待5min，若终端不能输出定位信息则操作GNSS信号模拟器以1dBm的步长依次增加输出信号功率，直到终端能够输出定位信息，记录此时GNSS信号模拟器的输出功率P，即为终端的捕获灵敏度定位误差可使用场地实测法或模拟器法场地实测法a）将安装固定好、正常工作的终端和差分卫星定位接收机同时安装在试验车上；b）试验车以不低于30km/h的速度行驶，连续测试时间不少于30min，测试路段无明显影响连续定位的屏蔽或干扰；c）连续测试超过500组数据，对比终端与差分卫星定位接收机的定位信息，以差分卫星定位接收机为标准，按式（1）、（2）、（3）分别计算终端的水平定位误差、高程定位误差和测速误差（将接收机输出的坐标和GNSS模拟器输出的坐标都转换到站心坐标系下，转换方法参照附录A），至少475组终端数据的水平定位误差、高程定位误差和测速误差应符合5.3的要求。
pi2NiNoihiUiUoiVivv°i式中：pi——第i组水平定位误差，m；Ei——终端第i组X坐标测量值，m;(1)(2)(3)Eoi差分卫星定位接收机（或GNSS模拟器）给出的第i组E坐标标准值,m；0i差分卫星定位接收机（或GNSS模拟器）给出的第i组N坐标标准值,mhi第i组高程定位误差,m；Ni——终端第i组丫坐标测量值，m；Ui――终端第i组高程测量值，m；0i差分卫星定位接收机（或GNSS模拟器）给出的第i组高程标准值,m；Vi——第i组测速误差，m/s;）Vi――终端第i组速度测量值，m/s；Vo――差分卫星定位接收机（或GNSS模拟器）给出的第i组速度标准值，m/s注：（Ei，Ni，Ui）与（Eq，Noi，Uq）的坐标系为站心坐标系，场地实测法：静态时以选取的参考点坐标作为站心，动态时以出发点的位置坐标为站心7.342模拟器测试法a）将GNSS信号模拟器与终端相连接，终端开机；b）在终端正常工作后将其复位，待终端启动完毕后确认其定位状态信息为卫星未锁定，位置信息为空；3）打开GNSS信号模拟器，配置动态场景：静止60s，120s内匀加速至30m/s，30m/s匀速行驶持续120s,120s内匀减速至0m/s,静止30s，共7.5min；按前7min终端的定位信息与模拟器设置坐标并按式（1）、（2）、（3）计算出终端的水平定位误差、高程定位误差、测速误差，取最大值作为终端的定位误差，应符合5.3要求。
注：（Ei,Ni,Ui）与（E0i,N0i,U0i）的坐标系为站心坐标系，模拟器测试法：静态时以模拟器输出的坐标作为站心，动态时以模拟器输出的第一个位置坐标作为站心735最小位置更新率可使用场地测试法或模拟器法场地测试法在终端以不小于30km/h的速度沿近似直线连续移动并保持定位的条件下，行驶2min，观测并记录终端的位置数据输出组数，按（4）计算终端的位置更新率，应满足5.4的要求4)a120式中：f――最小位置更新率；a2min内终端输出位置数据组数模拟器测试法设置终端的定位信息采集速率为1次/s,并将定位信息存储到文件将GNSS信号模拟器与终端连接，在终端正常工作后将其复位，待终端启动完毕后确认其状态信息为卫星未锁定，位置信息为空，速度为0m/s打开GNSS信号模拟器，2min后记录存储文件中终端输出的位置数据组数，按公式（4）计算终端的位置更新率，应满足5.4的要求热启动时间采用模拟器测试法，检定步骤如下：a）将GNSS信号模拟器与终端相连接，打开GNSS信号模拟器，开启热启动时间测试场景（此场景为静态场景，可见卫星不少于6颗，卫星均匀分布在天顶上空，信号功率置为-120dBm或按厂家接口电平指标，仿真时间60min），模拟器开始仿真；b）规定时间（如1min）后，终端开机；c）终端正常定位20min后，终端断电5s或规定时间；d）终端重新开机，并记录从开机至输出第一个有效定位值得时间间隔t，作为终端的热启动时间，应满足5.5的要求。
7.4检定结果的处理按本规程要求检定合格的终端，出具检定证书；检定不符合的终端，出具检定结果通知书，并注明不合格项目7.5检定周期终端的检定周期一般不超过一年修理或调试后的终端应重新进行检定附录A坐标系转换公式1直角坐标系与大地坐标系之间的相互转换直角坐标系（X，丫,Z）以地心0作为坐标原点，其Z轴指向协议地球北极，X轴指向参考子午面（格林尼治子午面）与地球赤道的一个交点，XYZ三轴一起构成右手直角坐标系大地坐标系（①,入”h）又称为纬经高（LLA）坐标系由（①,入转）（x,y,z），得：rX=(IV>A)申CO51a2—护ayjl—e2sin2怜y={+ft)cos单sinAz—[/V(l—ez)+h]sin^(A.1)由（x,y,z）转（①，入，h）,h与①需要迭代计算，得:(A.2)2、直角坐标系与站心标系之间的相互转换站心坐标系通常以用户所在的位置P为坐标原点，三个坐标轴分别是相互垂直的东向、北向和天向，也称为东北天（ENU）坐标系站心坐标系的天向与大地坐标系的高程方向一致设直角坐标系P点（x,y,z）作为站心坐标原点，测得直角坐标系S点（x⑸,y⑸,z⑸）计算得到观测矢量A.3）从直角坐标系坐标转为站心坐标系坐标，由坐标轴两次旋转完成：首先，绕直角坐标系Z轴旋转入+90°，然后再绕新的X轴旋转90-1^\i10°\/cos(jI+90)sinp+go)0\宀\血)=(0msC90-sin(9Q-^)I-sin(A十90)cosG+90)0仙.xAli/\,0-sin(9D-0)cas(90-0)/\0017\Az/(A.4)站心坐标系坐标(e,n,u)\17/—SinACOSA5=-sin^cos1-smtpsinJIvcospcasAcdssin1oOS\176其中S为一个单位正交矩阵，二匸附录B、通用技术要求检定结果不合格项目二、卫星接收通道数量：个。
三、捕获灵敏度：dBm四、水平定位误差、高程定位误差、测速误差及差分定位误差水平定位误差和高程定位误差定位标准值定位测量值水平定位误差高程定位误差B0i(°)L0i(°)Hq(m)Bi(°)Li(°)Hi(m)Pi(m)hi(m)I*eer差分定位误差定位标准值定位测量值水平定位误差Boi(°)Lo(°)Bi(°)Bi(°)Pi(m)Ie■FB测速误差测速标准值v0i（m/s）测速测量值Vi（m/s）测速误差v（m/s）IIH五、最小位置更新率终端输出数据组数最小位置更新率（Hz）六、热启动时间：s附录C序号检定项目检定结果1通用技术要求2卫星接收通道数量3捕获灵敏度4定位误差水平定位误差高程疋位误差差分疋位误差测速误差5最小位置更新率6热启动时间附录D道路运输车辆卫星定位系统车载终端检定结果通知书内页格式序号检定项目检定结果1通用技术要求2卫星接收通道数量3捕获灵敏度4定位误差水平定位误差高程疋位误差差分疋位误差测速误差5最小位置更新率6热启动时间不合格项目说明：。
