自耦变压器降压启动柜的常见故障及寻找方法

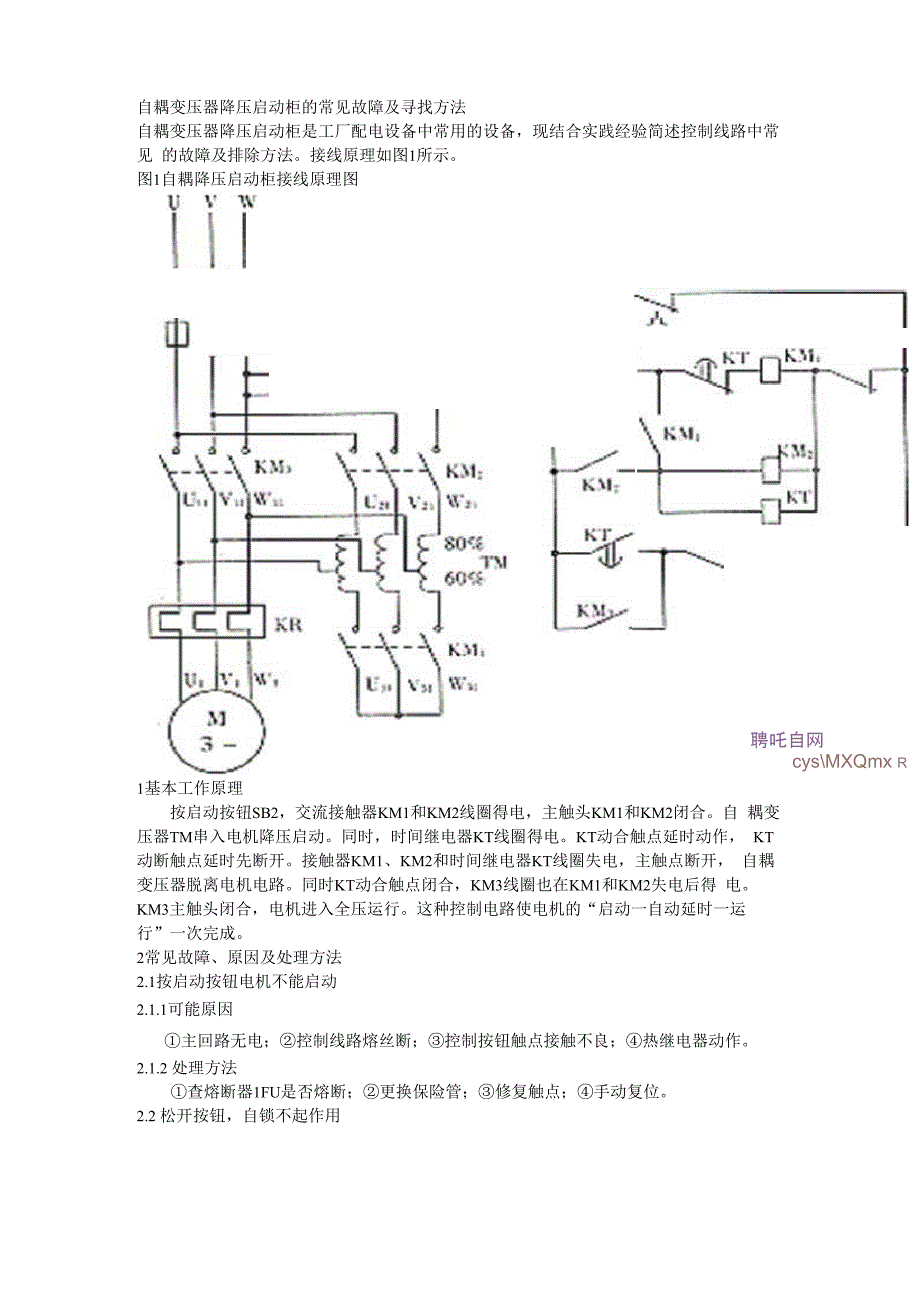

自耦变压器降压启动柜的常见故障及寻找方法自耦变压器降压启动柜是工厂配电设备中常用的设备，现结合实践经验简述控制线路中常见 的故障及排除方法接线原理如图1所示图1自耦降压启动柜接线原理图聘吒自网cys\MXQmx r1基本工作原理按启动按钮SB2，交流接触器KM1和KM2线圈得电，主触头KM1和KM2闭合自 耦变压器TM串入电机降压启动同时，时间继电器KT线圈得电KT动合触点延时动作， KT动断触点延时先断开接触器KM1、KM2和时间继电器KT线圈失电，主触点断开， 自耦变压器脱离电机电路同时KT动合触点闭合，KM3线圈也在KM1和KM2失电后得 电KM3主触头闭合，电机进入全压运行这种控制电路使电机的“启动一自动延时一运 行”一次完成2常见故障、原因及处理方法2.1按启动按钮电机不能启动2.1.1可能原因①主回路无电；②控制线路熔丝断；③控制按钮触点接触不良；④热继电器动作2.1.2 处理方法①查熔断器1FU是否熔断；②更换保险管；③修复触点；④手动复位2.2 松开按钮，自锁不起作用2.2.1 可能原因①接触器KM1和KM2动合辅助触点坏；②控制线路断路2.2.2 处理方法①断开电源，使接触器手动闭合，用万能表检查KM1、KM2触点是否接通；②接好自 锁线路。

2.3 不能进入全压运行2.3.1 原因①KT线圈烧坏；②延时动合触点不能闭合；③KM3动合触点不能自锁；④运行接触器 线圈烧坏；⑤KM3主触头接触面不好2.3.2 处理方法①更换KT线圈；②修复触点；③调整好KM3动合触点；④更换KM3线圈；⑤修整 好 KM3 主触头接触面。
