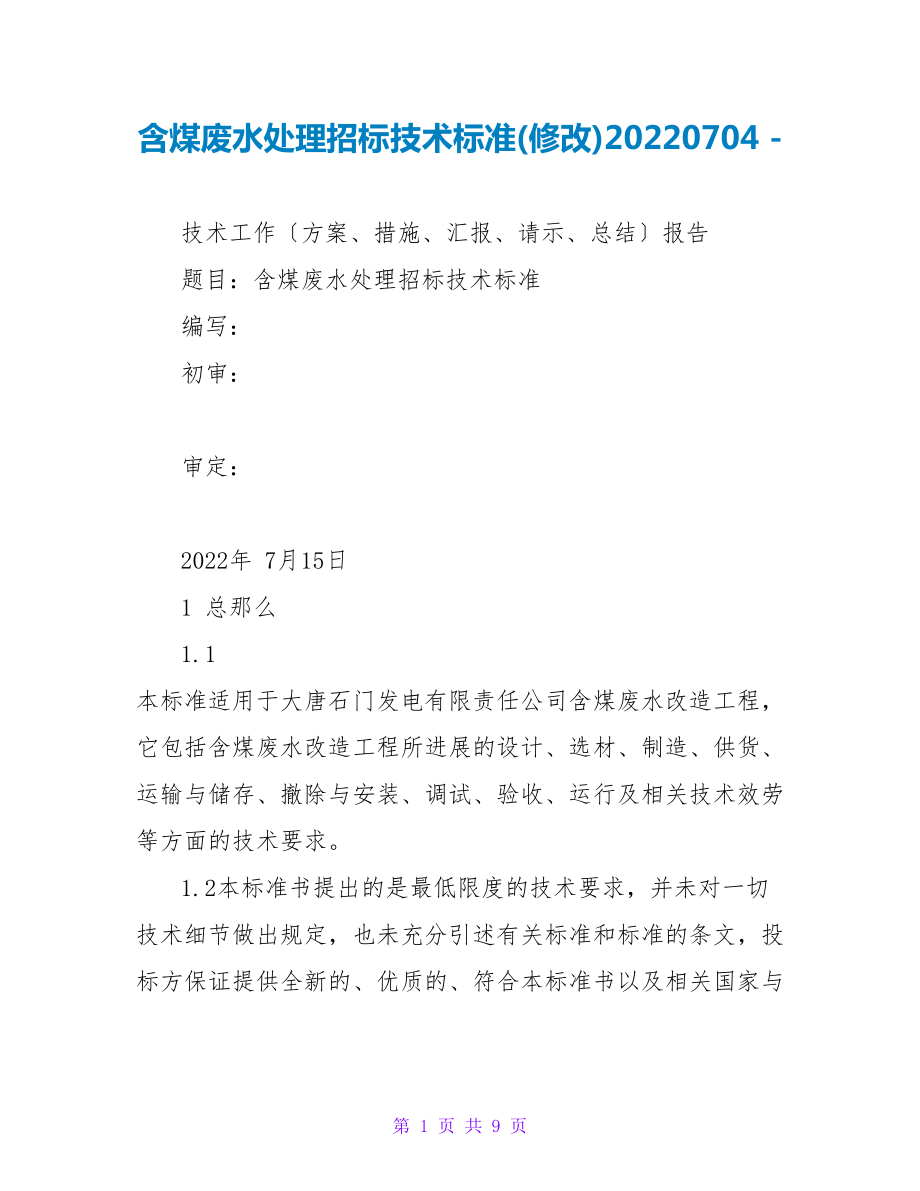

含煤废水处理招标技术标准(修改)20220704 - 技术工作〔方案、措施、汇报、请示、总结〕报告 题目：含煤废水处理招标技术标准 编写： 初审： 审定： 2022年 7月15日 1 总那么 1.1 本标准适用于大唐石门发电有限责任公司含煤废水改造工程，它包括含煤废水改造工程所进展的设计、选材、制造、供货、运输与储存、撤除与安装、调试、验收、运行及相关技术效劳等方面的技术要求 1.2本标准书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和标准的条文，投标方保证提供全新的、优质的、符合本标准书以及相关国家与行业标准的成套产品该产品必须满足国家有关平安、消防、环保、劳动卫生等强迫性标准的要求 1.3 由于本工程为改造工程，对本技术标准中所供数据，投标方须全面核实，本改造工程保证质量最优、施工周期最短、费用最省 1.4投标方应提供高程度的技术和高质量的产品改造方案、设备、产品成熟可靠、技术先进，并在相似工程上具有成功的应用业绩投标方应对本工程现状进展评估，就技术特点、改造范围、改造方案、技术经济性、相关业绩等进展专题说明。
投标方应对所供的改造方案、应用的技术、改造中应用的所有产品及改造后的实际运行效果负全部责任 1.5假如投标方投标阶段没有以书面形式对本标准书的条文提出差异表，那么招标方认为投标方提出的产品应完全符合本标准书的要求 1.6投标方如有本技术标准以外的要求，以书面形式提出，双方确认后作为技术标准的附件，具有与技术标准同等的效力假如本技术标准书前后出现有不一致的描绘，投标方应在投标前提出澄清，未提出澄清的那么以招标方的解释为准 1.7投标方应执行本技术标准所列标准，有不一致时，按较高标准执行投标方在设备设计和制造中所涉及的各项规程、标准和标准必须遵循现行最新标准版本假设技术标准有前后不一致的条款，由招标方选择确定 1.8投标方如对本技术标准有异议，应以书面形式明确提出，在征得招标方同意后，可对有关条文进展修改如招标方不同意修改，仍以招标方意见为准如投标方没有以书面形式对本技术标准明确提出异议，那么投标方提供的产品应完全满足技术标准的要求 1.9在签定合同之后，招标方保存对本技术标准提出补充要求和修改的权利，投标方应承诺予以配合如提出修改，详细工程和条件由招、投标双方商定 1.7本标准书所使用的标准如遇与投标方所执行的标准发生矛盾时，按较高标准执行。
1.8投标方对供货范围内成套系统的设备〔含辅助系统与设备、附件等〕负有全责，即包括分包〔或对外采购〕的产品投标方对于分包设备和主要外购零部件推荐2至3家产品投标方在最终确定分包设备和外购部件的产品之前需得到招标方确实认 1.9合同签订后1个月内，按技术标准要求，投标方提供合同范围内设备的设计、制造、检验、工厂试验、装配、运输、安装、调试、试运、验收、性能试验、运行和维护等标准及标准的清单给招标方 1.10本标准书经投标方与招标方双方共同确认签字后作为订货合同的技术附件，与订货合同正文具有同等效力 1.11在合同生效后，投标方有权因标准、标准、规程发生变化而提出一些补充要求 2工程概况 2.1厂址概述 2.1.1地质条件 湖南石门电厂位于石门县二都乡，距石门县城约2km，厂区坐落在距澧水1.5km的澧水右岸Ⅰ、Ⅱ级阶地上 石门电厂在大地构造上隶属于新华夏系第二沉降带与第三隆起带的过渡部位受秦岭东西向构造及太平洋板块活动的结合控制，其主要构造线的展布方向为北东向及近东西向构造型式那么以褶皱为主，断裂次之区域内主要构造形迹有东岳观向斜、澧水断裂，石门电厂所处构造部位为东岳观向斜东端南翼近轴部，澧水断裂以北约2.5km处。
在研究石门电厂的区域稳定问题时，曾对厂区附近地段进展过卫片分析^p 和1/10000地质测绘工作在一期和二期及周围的较大范围布置了物探及钻探工作，未发现有断裂通过，属于构造相对稳定地区 从地质构造背景分析^p ，澧水断裂具有长期活动性，至第四纪仍在继续活动，主要反映其南北两侧在地貌形态上迥然有别从而说明断层活动以差异升降运动为主，而这种差异升降运动在慈利至停弦渡之间表现得很微弱且从地震构造来看也不属于具有破坏性地震的孕震构造 石门县在湖南地震构造图上位于湘西北弱震区的东部边缘根据石门地区地震地质构造背景，分析^p 石门历史地震及现代微震观测资料，确认其属于低烈度的多震区从地质构造的背景来看，厂区范围附近无较大断裂通过，厂区位于一个构造相对稳定的地块上 根据国家质量技术监视局2022年版《中国地震动参数区划图》(50年超越概率10%)，本工程地震动峰值加速度为0.05g(相当于地震根本烈度Ⅵ度)；反响谱特征周期为0.35s 地貌上厂区属于澧水右岸Ⅰ级、Ⅱ级阶地，Ⅰ级阶地为第四系全新统冲积层，阶面较平整经过石门电厂一、二期工程的建立，Ⅰ级阶地现已根本夷为平地，标高多在60～63m之间；Ⅱ级阶地为第四系上更新统冲积层，经后期侵蚀切割，阶面呈垄岗状，标高多在65～76m之间。
其地层分布均具较明显的二元构造 厂区位于澧水右岸Ⅰ、Ⅱ级阶地上，其地层分布具二元构造，上部之素填土(部分见杂填土)、粘性土、粉土层为相对隔水层，下部之卵、砾石层那么为透水土层，基底为泥质粉砂岩夹粉砂质泥岩、泥砂质砾岩，构成隔水底板地下水主要为卵、砾石层中的孔隙水，受大气降水、地表水体及上游断面和高阶地的侧向径流补给，向低洼的沟、井、塘及澧水河排泄；当河水位上涨时那么反过来承受河水的补给枯水季节，地下水水位低，其表现为潜水或弱承压水性质；丰水季节，地下水水位升高，其表现为承压水或半承压水性质含水层厚度Ⅰ级阶地0.20～14.70m不等，Ⅱ级阶地1.40～14.40m不等，一般为3.0～9.0m，其变化较大 含水层的水文地质参数与其岩性亲密相关，厂区含水层为澧水中、上游冲积而成的卵、砾石层，颗粒级配较好，粒径悬殊，其透水性及富水性在不同地段差异较大，具明显的不均匀性即使在同一地段，不同的勘探点、不同的方向差异也较大 另外，根据钻孔采取水样分析^p ，地下水对混凝土无腐蚀澧水河河水经水质分析^p ，为重碳酸钙镁型水，对混凝土无腐蚀 2.1.2工程地质 厂址区域原地貌属于澧水右岸Ⅰ、Ⅱ级阶地，Ⅰ级阶地较为平整，地层较松散，堆积物具有二元构造。
第〔2〕、〔3〕层的粘土及粉粘土具明显或不明显的似网纹构造，对二、三级荷载较小的建〔构〕筑物，可作天然地基；第〔4〕、〔5〕层的粉土及淤泥质粘土力学性能较差，不宜作主要持力层Ⅱ级阶地受地表水冲刷切割而成垅岗地形，阶地不平整，地层相对坚硬第〔10〕、〔11〕、〔12〕层的粘土、粉土具明显或不明显的似网纹构造，力学性能较好，对二、三级建〔构〕筑物可作天然地基 2.1.3工程水文气象 电厂以澧水作水考虑渔潭、江垭和皂市三个水库调节作用，厂址P=1%设计洪水位为：61.91m 石门电厂西北约2km处设有石门气象站，间隔 厂址较近，且属于一样气候区，对厂址气象代表性较好，因此工程气象条件采用该气象站累年气象统计结果 石门气象站1959年7月以来历年气象资料统计，累年最长连续降雨日数为14d〔1992年〕，最大一次降雨量为581.3mm〔1991年〕，，平均降雨日数为142.1d/a，平均结冰日数为16.8d/a，最大积雪深度为28cm〔1994年〕，最大冻土深度为8cm〔1969年〕境内年平均气温16.70C，最冷的元月平均气温5度，最热的7、8月，平均气温28.6度，全年无霜期282天，日照1646.9小时，年平均降雨量1540毫米。
2.1.4交通运输 2.1.4.1铁路运输 焦柳铁路由北向南穿越石门县，在石门县境内设有石门北站和石门县城站，石长铁路在石门北站与焦柳线相接，由西向东途径常德、益阳及宁乡县并横穿望城县，跨湘江而过在捞刀河站北端与京广铁路接轨，在益阳与洛湛线联接 电厂铁路专用线已建成，在石长铁路的石门南站接轨 2.1.4.2 公路运输 公路交通方面，向南有国道207公路可直达常德、长沙，向西省道304可直通慈利、张家界和湖北沙市等地区，公路交通极为便利 2.2原有含煤废水处理概况 2.2.1 含煤废水处理站设计情况 含煤废水处理站包括调节池、水泵房、含煤废水处理设备、加药间及清水池等建构筑物及设备，对电厂一、二期含煤废水进展处理出水到达《污水综合排放标准》〔GB8978-1996〕的一级标准后，自流排入雨水管道 含煤废水处理前后水质主要污染物控制指标： 处理前：悬浮物(SS) 200～5000mg/L； pH值：6.0～9.0 处理后：悬浮物(SS) ＜10mg/L； pH值：6.0～9.0 达标排放(第二类污染物最高允许排放浓度主要水质指标)标准采用《污水综合排放标准》(GB8978-1996)中一级排放标准： 悬浮物(SS) 70mg/L； pH值：6.0～9.0 设备采用专门针对含煤废水处理的设备，原水中参加混凝剂、助凝剂后，在处理设备中经反响、沉淀、过滤处理，出水水质满足排放要求。
共安装两套一体化膜处理装置，每套设备废水处理才能20m/h，两套同时运行处理才能40m/h 为到达煤水浓度的平衡性，设置了调节池(250m)，同时兼作初沉池用，安装有刮泥机、水泵、排泥泵等 含煤废水处理站主要设备参数： 水泵将含煤废水提升至处理装置内，共安装三台，两运一备 水泵型号：65FYW-25A 水泵标准：Q=25m/h P=0.2MP 配电动机：N=7.5kW 3333第 9 页 共 9 页。
