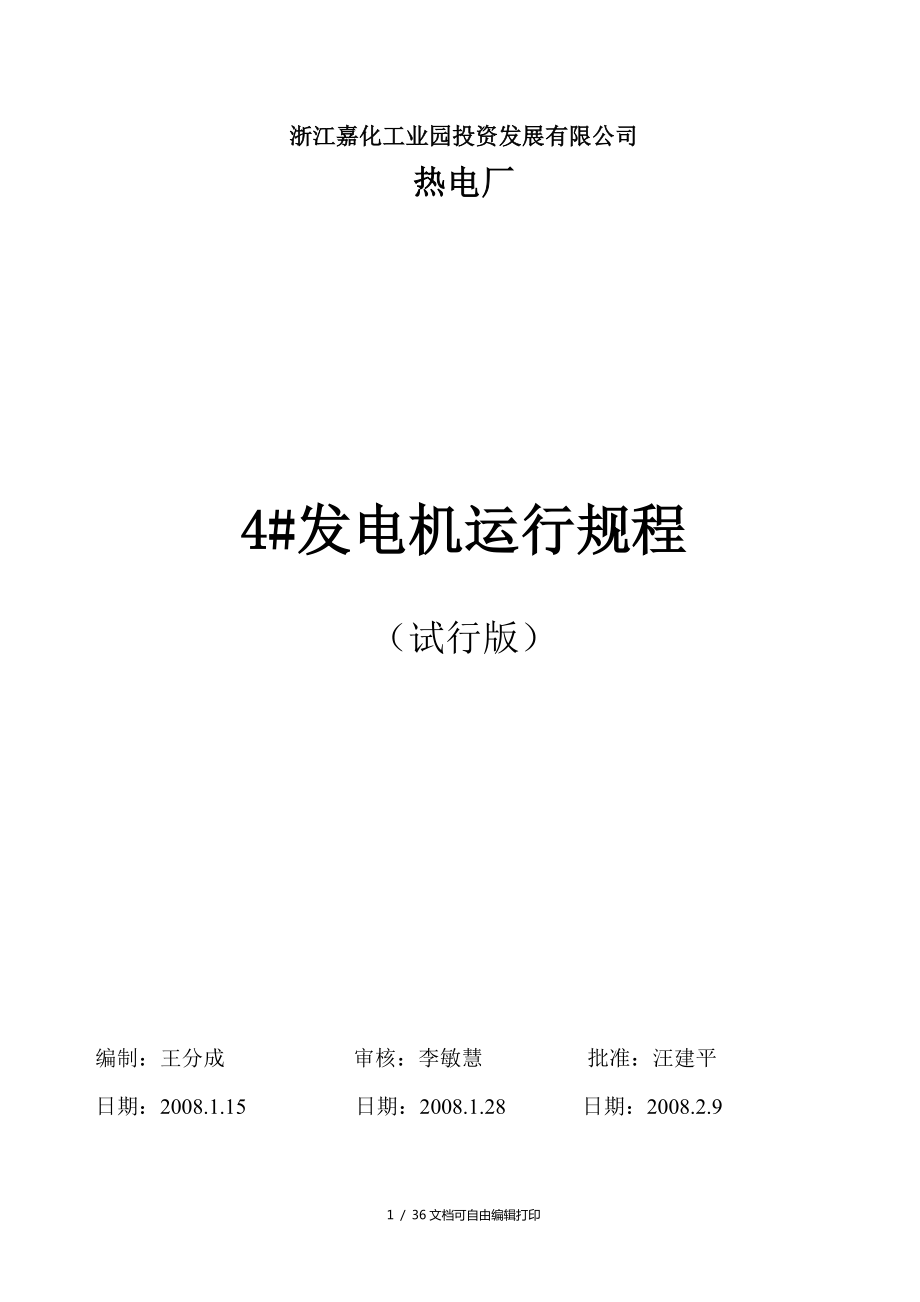

浙江嘉化工业园投资发展有限公司热电厂4#发电机运行规程（试行版）编制：王分成 审核：李敏慧 批准：汪建平日期：2008.1.15 日期：2008.1.28 日期：2008.2.9目 录1.主、辅设备技术规范及特性概况……………………………………………………………..31.1发电机规范和特性 …………………………………………………………………………31.2电气辅助设备规范 …………………………………………………………………………52.发电机的运行维护 ……………………………………………………………………………72.1发电机及励磁系统主要参数监视与调整 …………………………………………………72.2发电机及励磁系统运行中的检查 …………………………………………………………92.3主控室与继电保护屏的检查 ………………………………………………………………102.4发电机及励磁系统的操作 …………………………………………………………………102.4.1发电机的启动并网操作 …………………………………………………………………102.4.2发电机的解列停机操作 …………………………………………………………………132.5发电机的异常运行和事故处理 ……………………………………………………………143、电气系统和主要电气设备 …………………………………………………………………173.1厂用电系统 …………………………………………………………………………………173.1.1有关规定和操作的基本原则 ……………………………………………………………173.1.2厂用配电装置的操作 ……………………………………………………………………183.1.2.17二期调速装置的性能参数及操作步骤 ………………………………………………193.1.2.17.1#3锅炉引风机的变频装置参数及操作步骤 ………………………………………203.1.2.17.2#3锅炉一次风机内反馈装置参数及操作步骤 ……………………………………223.1.2.17.3#3锅炉二次风机变频装置参数及操作步骤 ………………………………………233.2厂用电系统的运行方式 ……………………………………………………………………253.3厂用电系统运行维护 ………………………………………………………………………263.4厂用电系统事故处理 ………………………………………………………………………273.5厂用（化水）变压器 ………………………………………………………………………293.6厂用电动机 …………………………………………………………………………………293.7厂用高压开关 ………………………………………………………………………………313.8电缆 …………………………………………………………………………………………333.9直流系统 ……………………………………………………………………………………344、继电保护运行规定 …………………………………………………………………………354.1继电保护一般运行原则和运行维护规定 …………………………………………………354.2主要电气设备继电保护配置……………………………………………………………….351 、 主、辅设备技术规范及特性概况1.1 发电机规范和特性1.1.1 发电机概述＃4发电机为杭州发电设备厂设计制造的 QF-J12-2型空气冷却三相同步交流发电机.它们的冷却系统采用径向双流式封闭循环通风冷却系统，经过水－空冷器进行换热（240kW/350 kW/360KW），可保证发电机在额定功况下运行时，其冷却空气温度不超过40℃。
4#发电机定子接线采用Y型接线，其中性点经间隙保护接地，发电机出口装有二组电压互感器和一台励磁变压器二组电压互感器分别供机组测量、保护及AVR使用，励磁变压器用来提供发电机电磁转换所需的无功功率发电机出口经中置式高压真空断路器与10kV开关站母线相连 1.1.2发电机参数和规范1.1.2.1 ＃4发电机型号：QF-J12-2极 数： 2相 数： 3转 速（r/min）： 3000周 波 （Hz）： 50满载效率（设计值）：97%绝缘等级： F/F冷却方式： 径向双流式封闭循环风冷却定子绕组接线方式： Y型中性点接地方式： 经保护间隙接地励磁方式：自并励温 升：（以空冷器出风温度40 ℃为基准）电阻法测量转子的平均温升不大于90℃；定子铁芯用电阻温度计法测得的最高温升不大于80℃；在定子绕组电阻温度计法测得的最高温升不大于80℃；轴承油允许温度不大于 65℃,轴瓦温度不得超过80℃；冷却空气温度不大于 40℃空冷器进水温度不大于 33℃1.1.2.2发电机主要参数（详见下表）序号项 目型 号备 注QF-J12-2a)额定功率kW12000b)额定电压V10500c)额定电流A825d)功率因数0．8（滞后）e)额定转速rmp3000f)空载励磁电流A86.6g)空载励磁电压V52.4h)满载励磁电流A220.3i)满载励磁电压V188.9j)短路比0.45k)纵轴同步电抗（％）188.64l)纵轴瞬变电抗（％）20.095m)零序电抗（％）6.506n)负序电抗（％）14.922o)定子绕组直流电阻75℃Ω0.017722p)转子绕组直流电阻75℃Ω0.720731.1.3 发电机励磁装置特性和设备规范1.1.3.1 12MW（ #4）发电机励磁变主要参数: 额定容量：125kVA; 额定电压10500/320V； 额定电流6.87/225.53额定频率：50接线组别：Y/△-11阻抗电压：3.3%1.1.3.2 发电机励磁调节HWLZ-3W装置主要技术指标1.1.3.2.1可控硅控制角分辨率：0.05度/位码1.1.3.2.2移相范围：10~150度1.1.3.2.3自动部分调压范围：20%~130% 1.1.3.2.4频率特性：发电机空载状态下频率每变化1%,端电压变化不大于额定的±0.1%1.1.3.2.5 10%阶跃响应试验：超调量小于20%,振荡次数小于3次，调整时间小于5秒。
1.1.3.2.6静止励磁系统电压响应时间：上升不大于0.08秒 下降不大于0.15秒1.1.3.2.7发电机电压调整速度：不小于每秒0.3%,不大于每秒1%1.1.3.2.8功率消耗：小于100W1.2 电气辅助设备规范1.2.1 厂用变压器主要参数序号型 号项目名称#3（#01）厂（备）用变a)SC10-1250/10.5b)额定容量（kVA）1250c)额定电压（V）10000±2.5％/400d)额定电流（A）68.73/1804.2e)相 数3f)周 波（Hz）50g)结线组别Dyn11h)冷却方式ANi)阻抗电压％5.94(6)j)空载电流%0.31k)空载损耗（W）2.071l)绝缘水平Fm)调压方式无载调压n)工厂序号200710099/101081.2.2 中置式高压真空断路器成套设备主要参数高压开关均采用KYN28 金属铠装中置式真空断路器其参数如下：项目参数备注高压开关柜参数额定电压（kV）10最高工作电压（kV）12热稳定电流31.5额定耐受电压（kV）42整柜防护等级75IP4X型号VS1/VD4真空断路器参数额定电压(kV)10最高工作电压（kV）12进线断路器额定电流（A）2300/1250额定频率（Hz）50额定开断电流（kA）31.5满容量开断次数50额定关合电流（峰值，kA）80额定热稳定电流（有峰值，kA）31.5热稳定时间(s)1额定雷电冲击工频耐受电压（kV）75合闸时间（ms）55~67分闸时间（ms）33~45燃弧时间（ms）15ms分断时间（ms）48~60操作循环周期O-0.3S-CO-180S-CO机械寿命20000操作机构型式弹操1.2.3 电压互感器 设 备 型 号JDZJ-10JDZ-10JDZJ-10使用地点发电机Ⅰ组PT发电机Ⅱ组PT 10kV母线PT电 压 比(kV)10//0.1//0.1/10//0.1//0.1/10//0.1//0.1/3额定容量(VA)600600600绝缘水平(kV)23/50/12523/50/12523/50/125制 造 厂沈阳互感器厂大连一互大连一互1.2.4 高频开关直流电源规范1.2.4.1二期高频开关直流电源概述1.2.4.2二期直流电源系统采用杭州中恒电气股份有限公司生产的GZDZ1-200/220型高频开关直流电源。
它可以提供热电二期所有保护、自动装置和直流控制断路器的操作、合闸和信号电源，以及直流油泵、事故照明等的动力电源本电源系统有一下特点：高可靠性和高安全性；直流输出波形良好稳定；电池组完全智能管理，免人工维护；系统监视功能和异常、故障保护和报警功能；可实现后台监视和控制1.2.4.3 GZDZ1-200/220型高频开关直流电源主要参数交流电源额定电压：380V直流输出额定电压：220V电源容量： 200Ah总蓄电池数：104只装置功耗：不大于40W充电机组： 16只通信端口：RS232; RS24851.2.5 厂用电动机主要参数1.2.5.1 #3炉10kV高压电动机名称型号额定功率(kW)额定电流(A)转 速r/min绝缘等级数 量(台)制 造 厂给水泵电机YKK500-271049.82985F1佳木斯电机股分有限公司一次风机YRKKCT560-1800551489F1沈阳电机集团有限公司引风机YKK560-61000KW73994F1重庆赛力盟电机有限公司1.2.5.2 #3炉、4#机380V低压厂用电动机 名称型号额定功率(kW)额定电流(A)转 速r/min绝缘等级数 量(台)制 造 厂二次风机电机Y355-42805151488B1返料风机电机Y225S-437701480B2青岛天一集团红旗电机低位水泵电机Y100L-236.42880B2嘉兴着浙华年电机有限公司4#机直流事故油泵电机Z2-615．530．31000B1中国包头电机厂4#机交流辅助油泵电机Y200L1-23766.92986B12、发电机的运行维护2.1 发电机及励磁系统主要参数监视与调整2.1.1 发电机按照制造厂铭牌规定数据运行的方式称为额定运行方式，#4发电机可在额定运行方式下长期运行。
2.1.2 发电机不允许无励磁运行2.1.3 发电机定子电压在额定值的±5%（11～10kV）以内变化，当功率因数、周波为额定值时，#4发电机允许在额定容量运行2.1.4 发电机最高运行电压不得大于额定值的105%（11kV），最低运行电压不得小于额定值的95%（10kV），并应注意满足热电厂10kV母线电压的要求2.1.5 发电机的额定功率因数为0.8（滞后）正常情况下禁止#4发电机功率因数大于0.95（滞后）长期运行2.1.6 发电机无功功率的调节，应在满足发电机出口电压要求的基础上，同时兼顾兴港1275线的功率因数可能的情况下，应保证兴港1275线的功率因数不低于0.9（滞后）2.1.7 机组运行期间，周波的变化范围为50±0.2Hz，允许#4发电机在额定出力下运行2.1.8 发电机正常运行时，定子三相电流应平衡，各相电流之差不得超过额定值的10%，同时最大一相电流不得大于额定电流2.1.9 发电机强行励磁时，强励电压为1.6倍转子额定电压，持续时间不得大于15秒2.1.10 发电机空冷系统运行应严格遵循规范参数的要求,禁止超限运行2.1.11 发电机空气冷却器出风温度不大于 40℃，最低进风温度以空气冷却器不结露为限（通常约在20℃ ）。
空气冷却器进水温度不大于 33℃2.1.12 发电机定子线圈绝缘电阻使用2500V摇表测量，其值不小于10兆欧，同时吸收比R60/R15≥1.3；转子线圈绝缘电阻使用500V摇表测量，其值大于0.5兆欧环境温度为25℃时）2.1.13发电机并入电网后其定子线圈允许带额定电流的30%，并网后30分钟内再均匀地增至额定电流值负荷变化率同时应参照相应汽轮机规程规定2.1.14 发电机定子线圈与定子铁心正常运行中的温升不得大于80℃；转子线圈正常运行中的温升不得大于90℃2.1.15发电机励磁系统正常应以“远控/自动”的方式运行，其各运行参数不应超过 “设备规范”中的相应参数2.1.16在进行发电机励磁调节时，必须兼顾发电机功率因数和各10kV母线电压，禁止出现发电机功率因数和各10kV母线电压超限的工况运行2.1.17发电机励磁系统处于“自动”方式运行，对发电机电压进行调整时，应加强发电机功率因数的监视当发电机机端电压处于额定参数运行，其功率因数出现超限工况时，应当停止调整发电机励磁电流，此时可使用#1（#2）主变有载调压装置做为辅助调节工具进行调整2.1.18 发电机励磁系统处于“自动”方式运行，当发电机有功功率或发电机励磁电流变动后，必须对＃1发电机励磁调节电位器2Wb进行调节，使其与1Wb一致，使检测电压表指示为零。
2.1.19 发电机出口开关的合闸操作必须经过同期闭锁严禁解除同期闭锁进行合闸操作2.2 发电机及励磁系统运行中的检查2.2.1 发电机运行正常，无异音、异味，无异常振动现象2.2.2 发电机的运行工况正常，运行参数不超过规定值2.2.3 发电机应清洁，无漏水、漏油2.2.3 空冷器无内部结露现象，各部温升符合规定值，无异常发热现象2.2.4 发电机出线小室中发电机压变及励磁变等设备运行正常，小室及小室电缆沟道内无漏、积水现象2.2.5 发电机各部温度均在“设备规范”规定范围之内2.2.6 发电机励磁电刷工作正常电刷无发红发热，刷辫无变色，电刷无过度磨损，电刷与集电环之间接触良好压力正常，其间拉弧不应过长2.2.7 发电机空冷器小室门、观察窗等处关闭密封良好2.2.8发电机正常运行时，应抄录#4发电机各运行工况参数，并进行分析比较，发现异常应及时查找原因，并加强监视，必要时应采取临时措施2.2.9发电机励磁回路接地检测装置投运正常，检查接地电刷工作正常按电气定期工作规定，对励磁回路接地检测装置进行定期校验，保证装置投运完好2.2.10检查发电机空气冷却器工作正常发电机进、出风温度，空冷器冷却水进出水温度、压力正常，空冷器小室地面无黄色粉末及积水现象。
2.2.11 全面认真检查#1发电机、励磁回路、励磁调节器及继电保护装置等设备，发现缺陷及时汇报，并进行及时处理2.2.12 发电机励磁调节器正常运行于“自动”方式，各电气参数均在规范规定的范围内运行正常，磁调节器无异常报警，风机运行正常2.2.13、值班人员应经常对发电机各部的温度、频率、功率因数、电压、电流、负荷进行监视，并根据要求随时调整发电机的运行参数，并执行1小时1次的抄表制度2.2.14、正常时，发电机、励磁机及辅助设备应每小时检查一次，如遇下列情况之一时应增加检查次数：2.2.14.1、天气恶劣，大风雷雨等；2.2.14.2、系统异常，发电机过负荷运行；2.2.14.3、发电机及辅助设备带缺陷运行；2.2.15、发电机及辅助设备巡视检查项目：2.2.15.1、发电机各部的温度是否正常；2.2.15.2、发电机运转声音是否正常，振动是否正常；2.2.15.3、励磁系统电流、电压、声音是否正常、旋转二极管无报警，各部位无跳动、打火、冒烟、短路等现象2.2.15.4、控制盘上各种仪表、信号和指示灯是否正常；2.2.15.5、发电机辅助设备有无振动过大、放电等现象；2.2.16、发电机运行监视和检查记录 运行值班人员对运行中的发电机应认真的监视和检查，定时记录运行工况的有关参数，及时记录设备缺陷和不安全因素，并汇报值长或发电部领导，以便尽快安排检修人员处理缺陷，确保运行中的电气设备经常处于良好的运行状态中。
2.3 主控室与继电保护屏的检查2.3.1 检查主控室励磁控制台上各表计指示正常2.3.2 检查后台控制系统中各电气设备的指示信号显示正常，各开关状态与实际设备状态相符2.3.3 检查后台控制系统无异常报警控制系统网络工作正常2.3.4 保护屏柜内保护装置和各自动装置异音、异味等异常现象2.3.5 保护屏柜继电保护装置各压板位置正确2.3.6 主控室温度正常,无漏水现象2.4发电机及励磁系统的操作2.4.1 发电机的启动并网操作 2.4.1.1 #4发电机由“检修”改“冷备”操作；a) 接令#4发电机由“检修”改“冷备”；b) 检查#4发电机所有检修工作终结，现场清洁，无影响运行的不正常情况有检修负责人“#4发电机检修工作结束，可以服役的书面交底；c) 检查#4发电机所有电气回路连接正常，拆除所有检修安全措施；d) 拆除#4发电机出线小室#4发电机出线接地线一组（# ）；e) 测#4发电机定子绝缘电阻合格（使用2500V摇表测量）；f) 测#4发电机转子绝缘电阻合格（使用500V摇表测量）；g) 检查#4发电机电刷正常，刷握弹簧压力正常，电刷铜辫连接牢固；h) 检查 4# 发电机空冷器小室无积水等不正常情况，门关闭密封良好；i) 检查＃4 发电机压变闸刀三相确断；j) 放上＃4发电机压变高压熔丝，并检查＃4发电机压变高压熔丝三相完好；k) 检查＃4发电机励磁变闸刀三相确断；l) 放上＃4 发电机励磁变和励磁压变高压熔丝，并检查＃4发电机励磁变和励磁压变高压熔丝三相完好；m) 检查＃4 发电机开关确断，“远/近”控开关位于“近”控位置；n) 将＃4 发电机开关由“检修”位置改为“试验”位置；o) 放上＃4发电机手车开关二次插头；p) 将＃4发电机手车开关“远/近”控开关由“近”控切至“远”控位置；q) 检查＃4 发电机保护及自动装置按规定投运正常；r) 检查＃4 发电机灭磁开关FMK确断；s) 检查＃4 发电机励磁输入输出开关1QS、2QS、3QS、4QS确断；t) 检查＃4 发电机功率灭磁柜风机电源开关和起励控制空开确断；u) 检查＃4 发电机保护装置“远/近”控开关位于“近”控位置；v) 合上＃4 发电机控制电源开关和二次电压开关；w) 汇报。
2.4.1.2 #4发电机由“冷备”改“热备”操作a) 接令#4 发电机由“冷备”改“热备”；b) 检查＃4 发电机确处于“冷备”状态，＃4 发电机开关在“试验”位置断开，＃4发电机灭磁开关FMK确断；c) 合上＃4发电机压变闸刀；d) 检查＃4 发电机压变闸刀三相确已合好；e) 合上＃4 发电机励磁变闸刀；f) 检查＃4发电机励磁变闸刀三相确已合好；g) 检查＃4 发电机励磁调节方式切换开关在“就地”位置；h) 检查＃4 发电机励磁调节控制切换开关在“退出”位置；i) 检查＃4 发电机励磁调节在“置位退”位置；j) 检查＃4 发电机功率灭磁柜熔丝完好，无熔断报警信号； k) 合上＃4发电机功率灭磁柜内的励磁输入和励磁输出空气开关；l) 检查＃4 发电机开关手车在“试验”位置断开；m) 将 ＃4 发电机手车开关“远/近”控开关由“远”控切至“近”控位置；n) 将＃4 发电机开关手车由“试验”位置推至“工作”位置；o) 将＃4 发电机手车开关“远/近”控开关由“近”控切至“远”控位置；p) 检查＃4 发电机灭磁开关FMK确断；q) 汇报；2.4.1.3 #4发电机由“热备”改“运行”并列操作（自动准同期并网）a) 接令#4发电机由“热备”改“运行”；b) 检查＃4发电机确处于“热备”状态，自动准同期装置运行正常；c) 检查 ＃4发电机转速稳定在3000转/每分钟运行正常，发电机本体无异常震动，电刷工作正常无跳动现象，发电机轴承润滑良好，油温、油色正常，无渗漏现象；d) 检查＃4发电机励磁调节系统正常；e) 合上＃4 发电机灭磁开关FMK和风机运行小空气开关；f) 检查＃4 发电机灭磁开关FMK确已合好，＃4 发电机功率灭磁柜风机运行正常；g) 按下＃4发电机灭磁合闸按钮；h) 检查#4发电机灭磁开关确已合上，指示灯指示正确；i) 选择在励磁调节屏上选择使用“A套或B套”AVR调节装置；j) 检查“A套或B套”运行指示灯亮；k) 将AVR装置的“主控/就地”打至“就地”, “运行/退出”打至“运行”，将A套或B套的“置位投/置位退”打至“置位投”，装置此时开始输出，给发电机励磁电流，发电机电压自动升至96%额定电压；l) 调节＃4 发电机励磁调节屏上AVR装置的“增／减”磁按钮，并观察发电机定子电压，使定子电压升至10.5KV；将“置位投/置位退”开关打至“置位退”；m) 检查＃4发电机本体和励磁调节器均运行正常；n) 检查自动同期开关DTK位于“0”位；o) 检查启动控制开关QK和出口控制开关均位于“退出”位；p) 检查投电开关TDK位于“退出”位，硬／软控开关位于“硬控”；q) 检查无压允许开关WK位于“退出”手动同期开关STK位于“闭锁”，手动同期开关1STK位于“0”位；r) 检查同期开关1TK位于“退出”位；s) 将自动同期开关DTK由“0”切至“近控”位置；t) 将投电开关TDK由“退出”切至“投入”位置；u) 将手动同期开关STK放 “闭锁”位置；v) 将同期开关1TK由“退出”切至“投入”位置；w) 将手动同期开关1STK由“0”切至“精调”或“粗调”；x) 调节手动调速或手动调压开关使同期表顺时针旋转到“0”时按手动合闸按钮HA；y) 检查＃4 发电机开关红灯亮，开关合好；z) 检查＃4 发电机电压正常，三相电流平衡，发电机运行正常；aa) 调节＃4 发电机励磁调节柜的AVR装置的“增／减”使发电机电压至10.5KV；bb) 将自动同期开关DTK、投电开关TDK、同期开关1TK均置“退出”位，手动同期开关1STK置“0”位；cc) 将＃4 发电机励磁调节柜上的AVR装置的“主控／就地”切至“主控”位置；检查＃4发电机各电气参数运行正常dd) 汇报。
说明：在发电机进行自动准同期自动合出口开关时的操作，只需要去掉w)和x)的操作投入启动控制开关QK和出口控制开关CK,装置检测到同期点后自动合上发电机出口开关2.4.2 发电机的解列停机操作2.4.2.1 #4 发电机由“运行”改“热备”解列操作a) 接令#4 发电机由“运行”改“热备”解列；b) 检查＃4 发电机定子电流处于最小值运行正常，热电电气系统周波和10kV系统电压均正常c) 拉开＃4 发电机开关；d) 检查＃4 发电机定子电流三相均为零，电气系统周波和10kV系统电压均正常；e) 将＃4 发电机励磁调节屏的AVR装置的“主控／就地”切换至“就地”；f) 调节励磁调节屏的AVR装置的“增／减”按钮将发电机励磁降至最低；g) 拉开＃4 发电机灭磁开关FMK；h) 检查＃4 发电机灭磁开关FMK确断，＃4发电机定子三相电压为零；i) 将＃4 发电机励磁调节屏AVR装置的“运行／退出”切至“退出”，“置位投／置位退”切至“置位退”；j) 将＃4 发电机功率灭磁柜的风机运行小空开切除；k) 检查＃4 发电机开关确断；l) 汇报2.4.2.2 #4发电机由“热备”改“冷备”操作1 接令#4 发电机由“热备”改“冷备”；2 检查＃4发电机确处于“热备”状态；3 检查＃4 发电机灭磁开关FMK确断，风机停止运行；4 检查＃4 发电机灭磁开关却已断开；5 检查＃4 发电机开关确断；6 将＃4 发电机手车开关“远/近”控开关由“远”控切至“近”控位置；7 将＃4 发电机开关手车由“工作”位置拉至“试验”位置；8 拉开＃4 发电机压变闸刀；9 检查＃4 发电机压变闸刀三相确断；10 拉开＃4 发电机励磁变闸刀；11 检查＃4 发电机励磁变闸刀三相确断；12 汇报。
2.4.2.3 #4 发电机由“冷备”改“检修”操作1 接令#4 发电机由“冷备”改“检修”；2 检查＃4发电机确处于“冷备”状态；3 检查＃4 发电机灭磁开关FMK确断，风机停止运行；4 检查＃4发电机励磁调节屏的AVR装置的“运行／退出”处于“退出”位置，“置位投／置位退”处于“置位退”；5 拉开＃4 发电机控制电源开关和二次电压开关；6 将＃4 发电机开关手车由“试验”位置改至“检修”位置；7 取下＃4 发电机压变三相高压熔丝；8 取下＃4 发电机励磁变的三相高压熔丝和励磁压变的三相高压熔丝；9 验明＃4 发电机出线小室发电机母线确无电压；10 在＃4 发电机出线小室发电机母线处接一组地线（＃ ）；11 根据＃4 发电机检修工作票做安全措施；12 汇报2.5. 发电机异常运行和事故处理2.5.1 发电机过负荷2.5.1.1发电机过负荷时，要密切注意发电机各部分温度不超过规定值若超过应及时降低发电机负荷，使温度降低到规定值以内；2.5.1.2 注意在过负荷运行期间，检查发电机功率因数和电压如系统电压正常，应减少无功负荷，使定子电流降低到最小允许值，但应注意功率因数及定子电压应满足有关运行规定。
如不能减无功，应汇报值班长，申请减有功负荷2.5.2 发电机三相电流不平衡2.5.2.1 当发电机定子三相电流不平衡度超过10% 时，应汇报值班长降低无功负荷或要求降低机组有功负荷，使不平衡度降到允许值以内若无法降低定子电流三相不平衡程度，应申请将机组解列；2.5.2.2 核对发电机、主变三相电流表，以判断是否由表计失常引起；2.5.2.3 经检查判断，若不平衡电流是由于机组内部故障引起的，则应立即将故障的机组解列；2.5.2.4 若由于电气系统异常运行等原因引起不平衡时，应立即汇报值班长，设法通过变换运行方式消除故障，以保证发电机继续运行；2.5.2.5 发电机在带不平衡电流期间，应加强对＃4发电机各部件温度和振动等运行参数的监视2.5.3 发电机转子回路一点接地2.5.3.1 当发电机转子回路或励磁机磁场回路发生一点接地时,＃4发电机发出“一点接地”报警信号确认该报警信号属实后，应立即汇报值班长，并及时投用＃ 发电机转子两点接地保护，通知检修人员；2.5.3.2加强监视机组振动情况及主励磁机励磁电流、励磁电压，若有严重异常，应及时申请停机处理；2.5.3.3会同检修人员对发生接地的系统进行检查，并设法消除。
在处理过程中要防止出现人为两点接地，无法消除时应尽快停机处理2.5.4 发电机温度异常2.5.4.1 发电机定子线圈得大于120℃；定子铁芯温度不得大于120℃转子温度不得大于130℃；2.5.4.2 检查发电机定子三相电流是否平衡，是否超过允许值，功率因数是否在正常范围内；2.5.4.3 检查发电机空冷器冷却条件是否改变，若有异常，应设法恢复正常运行；2.5.4.4 发电机空气冷却器的冷却条件是否改变，若有异常，应设法恢复正常运行；2.5.4.5 通知热工人员立即检查测温装置、测温元件是否完好；2.5.4.6 联系烧碱厂确定谐波参数是否超标等情况（注：烧碱二期检查整流变电压是否平衡）；2.5.4.7 根据具体情况确定温度异常升高的原因，并予以消除在处理过程中应加强发电机运行的监视，必要时发电机降低负荷运行2.5.5 发电机主要参数显示失准及压变回路故障2.5.5.1 发电机个别参数显示失准时，首先应通过其它参数显示进行综合判断，是属计量回路故障，还是属于运行参数异常，若属前者，应及时通知检修人员处理，同时根据其它参数的指示来监视发电机的运行情况，不可盲目调节发电机有功、无功负荷待失准参数显示恢复正常后，才可对机组进行负荷调整；2.5.5.2 若发电机大量参数显示失准，应检查有关变送器辅助电源是否故障。
2.5.6 发电机振荡或失步2.5.6.1 现象2.5.6.1.1发电机定子电流表的指针来回剧烈摆动，并超过正常值；2.5.6.1.2发电机有功负荷表、无功负荷表的指针大幅度摆动；2.5.6.1.3发电机和10kV母线上各电压表都剧烈摆动，通常电压低；2.5.6.1.4发电机发出嗡嗡声，其节奏与上述表计的摆动合拍；2.5.6.1.5如为本机失步引起振荡，则本机的表计晃动幅度要比邻机激烈，且本机有功负荷表指针的摆动方向与邻机相反；如为系统振荡时，则叁台发电机表计的晃动是同步的；2.5.6.2 原因2.5.6.2.1系统短路；2.5.6.2.2系统无功缺额大；2.5.6.2.3发电机励磁突然减少及失磁等2.5.6.3 处理：2.5.6.3.1增加失步发电机励磁电流，尽可能增加无功功率，在周波允许的情况下尽量降低发电机有功负荷，以创造恢复同期的有利条件；2.5.6.3.2若发电机振荡是由于系统振荡引起，在发电机运行参数不超限，且振荡幅度为逐渐衰减趋势时，保持发电机运行，等待系统振荡自行衰减消失若出现在发电机运行参数超限或振荡幅度无衰减趋势时，及时申请值班长，在控制运行主变电流尽可能小的情况下，拉开兴港1275线运行；2.5.6.3.3在系统振荡时，应密切注意机组重要辅机的运行情况，并设法调整有关运行参数在允许范围内。
2.5.6.3.4若由于某台发电机失磁造成振荡，且失磁发电机失磁保护拒动时，应立即将失磁发电机紧急解列2.5.7 发电机失磁2.5.7.1 现象：2.5.7.1.1主励磁机励磁电流指示为零或接近于零；2.5.7.1.2 发电机无功负荷表指示为负值；2.5.7.1.3 发电机有功负荷表指示下降；2.5.7.1.4 发电机定子电压下降，定子电流上升，超过额定值且周期性摆动；2.5.7.1.5 10kV母线低于正常值；2.5.7.1.6 失磁后有可能引起发电机振荡2.5.7.2 原因：2.5.7.2.1励磁回路故障；2.5.7.2.2调节器故障；2.5.7.2.3灭磁开关MK误断开2.5.7.3 处理：2.5.7.3.1当发电机失去励磁时，其失磁保护应动作，此时按发电机跳闸处理；2.5.7.3.2若发电机失去励磁时，其失磁保护未动作，此时应立即用紧急停用失磁发电机；2.5.7.3.3在上述处理的同时，应尽量增加其它未失磁机组的励磁电流，以提高系统电压和系统稳定能力；2.5.7.3.1发电机解列后，应查明原因，消除故障后才可以将发电机重新并列2.5.8 发电机运行中跳闸2.5.8.1 现象：2.5.8.1.1监控系统“××保护动作”报警；2.5.8.1.2发电机开关和相应的灭磁开关跳闸；2.5.8.1.3跳闸发电机三相电流表、定子电压表指示为零；2.5.8.1.4汽机主汽门关闭，转速下降。
2.5.8.2 原因：2.5.8.2.1发电机保护装置至少有一套保护动作；2.5.8.2.2发电机开关偷跳；2.5.8.2.3热机侧或电气侧有紧急跳闸发信（紧急跳闸按钮动作）2.5.8.3 处理：2.5.8.3.1确认发电机开关确已跳闸，励磁调节柜灭磁开关MK确已跳闸，否则手动处理；2.5.8.3.2确认汽机确已脱扣，转速下降；2.5.8.3.3立即查明保护动作情况，作好记录，并对发变组及其有关设备作详细的外部检查，查明有无外部故障症状；2.5.8.3.4查明事故原因，故障排除后，汇报值班长重新并网，若为发电机内部故障，则应将机组改检修状态后进行检查；2.5.8.3.5如发现属人为误动引起，则应立即将＃ 发电机并入电网3、 电气系统和主要电气设备3.1厂用电系统3.1.1 有关规定和操作的基本原则3.1.1.1 厂用电系统配电装置的几种状态：3.1.1.1.1高压厂用电系统中10kV中置式真空开关设备的几种运行状态；3.1.1.1.1.1运行状态：指开关小车在“工作”位置，开关在合闸状态，开关一、二次触头均接通，开关控制电源和保护电源小开关均合上，继电保护装置按规定投入；3.1.1.1.1.2热备用状态：与运行状态仅区别于开关在分闸状态；3.1.1.1.1.3冷备用状态：开关在分闸状态，开关小车处于“试验”位置，开关一次触头分断, 二次触头接通，开关控制电源和保护电源小开关均合上，继电保护装置按规定投入；3.1.1.1.1.4检修状态：开关小车拉至柜外，开关一次、 二次触头均分断，开关控制电源和保护电源小开关均断开，继电保护装置按规定停用，合上开关接地闸刀（或挂上接地线）。
3.1.1.1.2低压厂用电系统中MNS配电装置的几种运行状态：3.1.1.1.2.1运行状态：指开关推至柜内“工作”位置，一、二次触头均接通，控制熔丝（开关）送上，开关在合闸状态；3.1.1.1.2.2热备用状态:与运行状态区别于开关在分闸状态；3.1.1.1.2.3冷备用状态：开关在分闸状态，开关拉至柜内“试验”位置，一、二次触头均断开，取下控制熔丝（开关）；3.1.1.1.2.4检修状态：开关在分闸状态，开关拉至柜外，悬挂标识牌等3.1.1.2 厂用电系统操作的一般原则3.1.1.2.1设备检修完毕后，应按《安规》要求交回并终结工作票，由检修人员书面通知交底该设备可以复役恢复送电时，应对准备恢复送电的设备所属回路进行认真详细的检查，检查回路的完整性，设备清洁无杂物，无遗忘的工具，无接地短路线、测量绝缘正常等，并符合运行条件；3.1.1.2.2正常运行中，凡改变电气设备状态的操作，必须要有书面或口头命令，并得到值班负责人的同意，方能进行操作；3.1.1.2.3设备送电前，应将仪表及保护回路熔丝（开关）、变送器的辅助电源熔丝（开关）放上；3.1.1.2.4设备送电前，应根据保护定值单或现场有关规定投入有关保护装置，设备禁止无保护运行。
运行中设备的主保护停用，必须由总工程师批准，后备保护短时停用，则应有当班值班长的批准；3.1.1.2.5带同期装置闭锁的开关，应在投入同期鉴定装置后方可进行合闸(对无电压母线充电除外)；3.1.1.2.6变压器充电前应检查电源电压是否正常，充电后变压器各侧电压不应超过相应分接头电压的105%；3.1.1.2.7变压器投入运行时，应先合电源侧开关，后合负荷侧开关；变压器停运时，应先断开负荷侧开关，后断开电源侧开关不准用闸刀对变压器进行充电操作；3.1.1.2.8新投产或大修更换线圈后的变压器，投入运行前应在全电压下冲击五次(新安装)或三次(换线圈)，并应进行核相，有条件者应先进行零起升压试验3.1.2 厂用配电装置的操作3.1.2.1 发电机出口开关、10kV开关站ⅠⅡ段母线母分开关、10kV开关站Ⅰ母线进线开关、10kV开关站Ⅱ段母线进线开关的合闸操作应经过同期鉴定合闸；3.1.2.2 互为暗备用的低压厂变(如＃1 、＃ 2化水变)之间在进行母线电源切换时，有条件采用母线短时停电方式进行切换的，宜采用停电切换方式；若因设备不能停电而必须采用不停电切换方式时，必须检查待并两侧电源在同一电气系统内，电压差不超过5%额定电压，以防非同期并列；3.1.2.3 厂用系统送电时，应先合上电源侧开关，后合上负荷侧开关，逐级操作；停电时，应先拉开负荷侧开关，后拉开电源侧开关；3.1.2.4 推拉手车开关前，必须检查开关在断开位置，推拉手车开关后，应检查手车的位置是否正确，机构是否锁紧；3.1.2.5 厂用母线送电前，厂用母线上各出线回路的开关均应处于断开位置；母线压变在工作位置，高压熔丝送上，低压开关处于合闸状态，停用母线低电压保护(母线压变直流电源开关拉开)；厂用母线受电后，须检查母线电压正常后，再投入母线低电压保护(合上母线压变直流电源开关)，方可对其它馈电回路送电；3.1.2.6 厂用母线停电之前，首先停用该母线上所有馈电线路，再停用母线备用电源自投装置和母线低电压保护（母线压变直流电源开关拉开），然后拉开母线电源开关，检查母线电压表确无电压后，停用母线压变；3.1.2.7 禁止由低压侧对厂用变压器反充电；3.1.2.8 由两个回路供电的400V配电柜，禁止两个供电回路并列运行；在倒换供电电源时，采用停电切换方式，应先拉开原供电的一路，再合上备用的一路。
3.1.2.9 正常情况下，禁止用400V配电装置的电源闸刀或进线闸刀拉合负荷电流；3.1.2.10当10kV、400V母线压变由运行改停用时，应先停用对应母线低电压保护，再将母线PT停用；3.1.2.11 当10kV、400V母线压变由停用改运行时，应先将母线压变投运正常后，再将母线低电压保护投运；3.1.2.12厂用（化水）母线严禁长期并列运行；3.1.2.13厂用（化水）母线必须短时间并列运行时，必须保证待并母线在同一电气系统，并且符合并列运行条件若待并母线电气系统分别隶属于10kV开关站Ⅰ或Ⅱ段母线，在并列前必须将10kV开关站ⅠⅡ段母分开关改“运行非自动”；（即10kV开关站ⅠⅡ段母分开关改“运行”，并断开其控制电源开关3.1.2.14 10kV厂用备用电源和400V厂用备用电源做为相应的厂用工作段母线的备用电源，同一时刻厂用备用段仅可以带一段厂用工作段运行即当任意一段厂用工作电源故障跳闸，其对应的备用电源自动投入运行此时若另一段厂用工作电源故障跳闸，其相应的备用电源是无法投运的；3.1.2.15 ＃1、＃2化水变正常运行中互为“暗备用”当一台化水变故障跳闸，在确认跳闸化水变所属母线进线电源开关确处于“冷备用”状态时，将化水Ⅰ、Ⅱ段母分开关由“热备用”状态改为“运行”状态。
此时应加强监视运行化水变的电气参数，禁止运行化水变各电气参数越限运行3.1.2.17 二期调速装置的性能参数及操作：3.1.2.17.1 #3锅炉引风机的变频装置性能参数及操作步骤：3.1.2.17.1.1、性能参数：项目描述容量范围1320kVA输入电压10kV输入电压允许误差标称电压的+10%，-30%输入功率因数>0.96输出电压0～装置标称电压连续可调输出频率15～50Hz输出频率精度±0.05%过载能力120%，1min加减速时间（从0到额定转速）60～180s（与负载有关）使用场所室内，海拔<1000m环境温度0～40℃，环境湿度20～90%无结露3.1.2.17.1.2、操作步骤：3.1.2.17.1.2.1、DCS启动电机时的操作：（正常运行）3.1.2.17.1.2.1.1 检查引风机变频器的220V控制电源已合上；3.1.2.17.1.2.1.2检查变频器主控柜的“主电源开关”“备用电源开关”“主控电源开关”均已合上；3.1.2.17.1.2.1.3在主控柜内按“主控机开机按钮”，主控柜的触摸屏显示开机状态； 3.1.2.17.1.2.1.4对变频器的模块柜和变压器柜进行检查，各模块无报警信号，模块柜和变压器柜柜内无杂物；3.1.2.17.1.2.1.5检查旁路柜柜内无杂物，合上旁路柜的刀闸QS1和QS2；3.1.2.17.1.2.1.6选择变频器的运行方式：3.1.2.17.1.2.1.6.1.变频运行：合上KM2和KM3，旁路柜上“变频”灯亮；（正常运行）3.1.2.17.1.2.1.6.2.工频运行：只有在KM2、KM3、QS1、QS2全部分开的情况下，才能合上KM1, 旁路柜上“工频”灯亮。
事故运行）3.1.2.17.1.2.1.7在主控柜上将控制方式选择为“远方”，并关锁变频器的所有柜门；3.1.2.17.1.2.1.8检查＃3炉引风机10KV高压开关正常，“合闸电源”“控制电源”均已合上；3.1.2.17.1.2.1.9检查开关的接地刀闸已分开，放上开关的二次插件；3.1.2.17.1.2.1.10将开关的小车摇到工作位置，并检查其指示正确；3.1.2.17.1.2.1.11将开关的“就地”“远控”开关打至“远控”3.1.2.17.1.2.2 就地启动电机时的操作：（DCS不能操作的情况下）3.1.2.17.1.2.2.1检查引风机变频器的220V控制电源已合上；3.1.2.17.1.2、2 .2检查变频器主控柜的“主电源开关”“备用电源开关”“主控电源开关”均已合上；3.1.2.17.1.2.2.3在主控柜内按“主控机开机按钮”，主控柜的触摸屏显示开机状态；3.1.2.17.1.2.2.4对变频器的模块柜和变压器柜进行检查，各模块无报警信号，模块柜和变压器柜柜内无杂物；3.1.2.17.1.2.2.5检查旁路柜柜内无杂物，合上旁路柜的刀闸QS1和QS2；3.1.2.17.1.2.2.6选择变频器的运行方式：3.1.2.17.1.2.2.6.1 变频运行：合上KM2和KM3，旁路柜上“变频”灯亮；（正常运行）3.1.2.17.1.2.2.6.2工频运行：只有在KM2、KM3、QS1、QS2全部分开的情况下，才能合上KM1, 旁路柜上“工频”灯亮。
事故运行）3.1.2.17.1.2.2.7在主控柜上将控制方式选择为“就地”，并关锁变频器的所有柜门；3.1.2.17.1.2.2.8变频运行方式下，KM2和KM3合上后，触摸屏显示“系统就绪”等待5分钟后，触摸屏显示“请合高压”，此时可准备对高压开关合闸；3.1.2.17.1.2.2.9检查＃3炉引风机10KV高压开关正常，“合闸电源”“控制电源”均已合上；3.1.2.17.1.2.2.10检查开关的接地刀闸已分开，放上开关的二次插件；3.1.2.17.1.2.2.11将开关的小车摇到工作位置，并检查其指示正确；3.1.2.17.1.2.2.12将断路器的“就地”“远控”开关打至“就地”3.1.2.17.1.2.2.13合上＃3炉引风机10KV高压开关，此时变频器开始工作，触摸屏显示“系统等待”，等待30S后，触摸屏显示“请求运行”，此时可在触摸屏上“运行频率”内输入满足运行要求的频率，触摸屏显示“变频运行”3.1.2.17.1.2.3就地停机操作：（DCS不能操作的情况下）3.1.2.17.1.2.3.1在主控柜上将控制方式选择为“就地”;3.1.2.17.1.2.3.2直接在主控柜的触摸屏上点击“变频停机”；输入密码，然后点击“确认”，系统将按一定的降频速度自动停机，并自动分开KM2和KM3.3.1.2.17.1.3故障处理在变频器故障情况下，确认KM2、KM3、QS1、QS2分断情况下，合上KM1, 旁路柜上“工频”灯亮，汇报值长，3#炉引风机已切换至工频状态。
3.1.2.17.2 #3锅炉一次风机内反馈调速装置性能参数及操作：3.1.2.17.2.1、性能参数：主要性能被控电动机额定功率800K W额定电压10KV额定频率50HZ转子电压1083V反馈绕组电压783V控制装置速度精度1%调速范围58% ～ 100%过载能力125% 1分钟加减速时间1～250秒 可设定启动时间1～50秒 可设定斩波频率1～3KHZ 可调节故障诊断开机诊断，运行中实时检测诊断、各类故障、报警分类处理、功能完善合理环境温度0～40℃相对湿度最高90%，无凝露防护等级3.1.2.17.2.2、操作步骤：3.1.2.17.2.2.1 DCS启动电机时的操作：（正常运行情况下）3.1.2.17.2.2.1.1 检查一次风机内反馈装置柜内无杂物，系统正常；3.1.2.17.2.2.1.2检查400V室内反馈装置的控制电源已合闸；3.1.2.17.2.2.1.3依次合上内反馈装置的控制小空开QF51、QF52、QF32、QF41、QF42、QF43、QF31、QF61此时装置的人机界面点亮，出现灰色初始画面，点击“RUN”后显示主画面；3.1.2.17.2.2.1.4 合上风机电源开关QF10、QF12、QF13、QF14、QF15、QF16，合上现场炭刷吹扫风机的小空开；3.1.2.17.2.2.1.5将检修用的刀开关置于运行位置，即：合闸QS3，然后合闸QS1，再分闸QS2，最后将钥匙开关KK旋至运行位；3.1.2.17.2.2.1.6 将转换开关SA4(本控/远控)置于“远控”位，再将转换开关SA3(手动/自动)旋至自动位；3.1.2.17.2.2.1.7 检查＃3炉一次风机10KV高压开关正常，“合闸电源”“控制电源”均已合上；3.1.2.17.2.2.。
