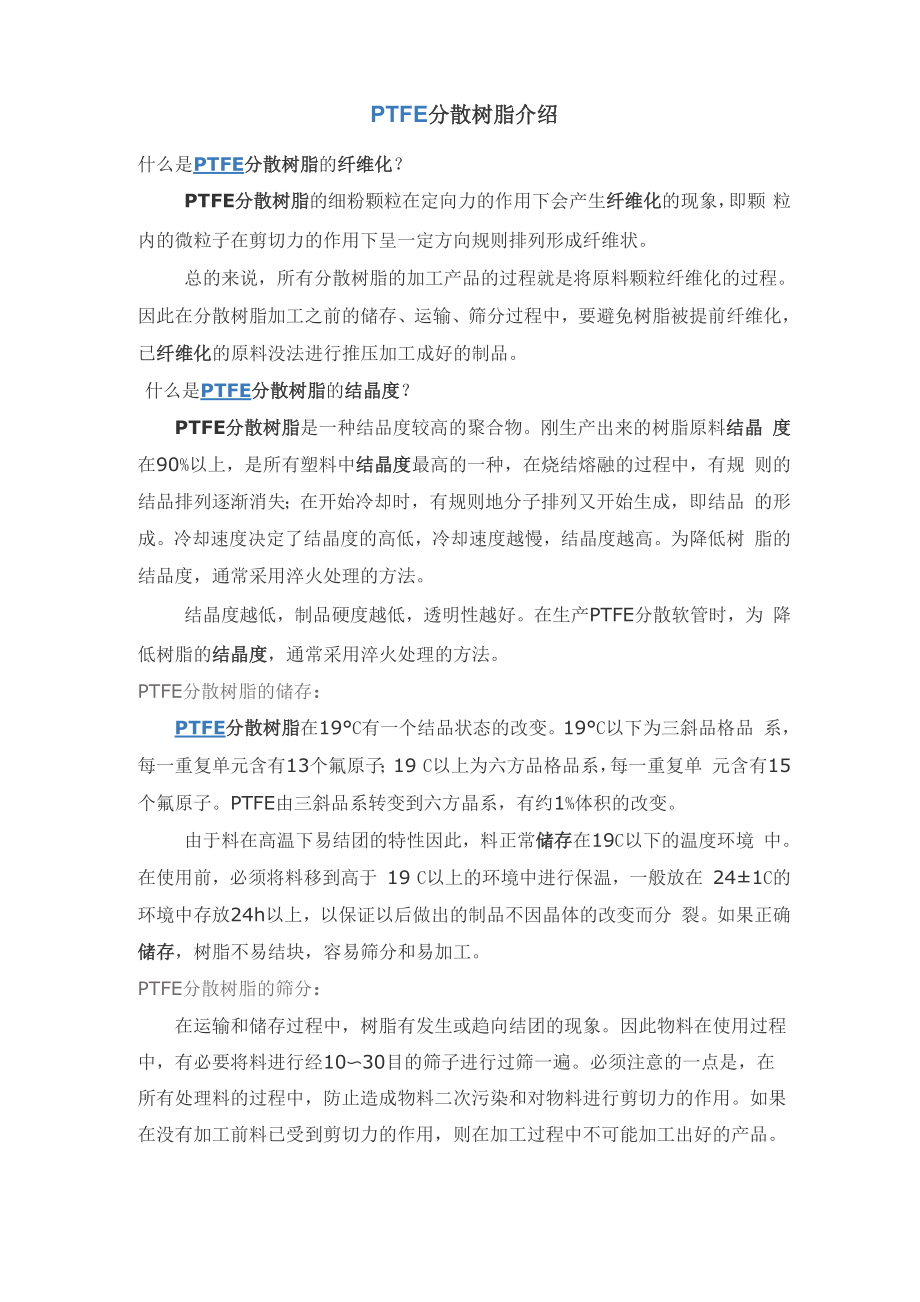

PTFE分散树脂介绍什么是PTFE分散树脂的纤维化？PTFE分散树脂的细粉颗粒在定向力的作用下会产生纤维化的现象，即颗 粒内的微粒子在剪切力的作用下呈一定方向规则排列形成纤维状总的来说，所有分散树脂的加工产品的过程就是将原料颗粒纤维化的过程 因此在分散树脂加工之前的储存、运输、筛分过程中，要避免树脂被提前纤维化， 已纤维化的原料没法进行推压加工成好的制品什么是PTFE分散树脂的结晶度？PTFE分散树脂是一种结品度较高的聚合物刚生产出来的树脂原料结晶 度在90%以上，是所有塑料中结晶度最高的一种，在烧结熔融的过程中，有规 则的结品排列逐渐消失；在开始冷却时，有规则地分子排列又开始生成，即结品 的形成冷却速度决定了结晶度的高低，冷却速度越慢，结晶度越高为降低树 脂的结品度，通常采用淬火处理的方法结晶度越低，制品硬度越低，透明性越好在生产PTFE分散软管时，为 降低树脂的结晶度，通常采用淬火处理的方法PTFE分散树脂的储存：PTFE分散树脂在19°C有一个结品状态的改变19°C以下为三斜品格品 系，每一重复单元含有13个氟原子；19 C以上为六方品格品系，每一重复单 元含有15个氟原子PTFE由三斜品系转变到六方晶系，有约1%体积的改变。
由于料在高温下易结团的特性因此，料正常储存在19C以下的温度环境 中在使用前，必须将料移到高于 19 C以上的环境中进行保温，一般放在 24±1C的环境中存放24h以上，以保证以后做出的制品不因晶体的改变而分 裂如果正确储存，树脂不易结块，容易筛分和易加工PTFE分散树脂的筛分：在运输和储存过程中，树脂有发生或趋向结团的现象因此物料在使用过程 中，有必要将料进行经10〜30目的筛子进行过筛一遍必须注意的一点是，在 所有处理料的过程中，防止造成物料二次污染和对物料进行剪切力的作用如果 在没有加工前料已受到剪切力的作用，则在加工过程中不可能加工出好的产品 因此，树脂可以从一个容器倒人另一个容器，但不能用勺子类的工具进行移料如果条件允许，分散料的筛分和称重应在恒温室内进行，温度保持在PTFE转变温度(19°C )以下，这样使树脂处理起来更容易一些PTFE分散树脂的颜料染色：分散树脂可以进行染色处理分散树脂的加工要经过很高的烧结温度，颜料 必须能在400C以上的高温下性能稳定，色泽鲜艳另外要求：着色力要强， 用微量的颜料可获得明显的效果纯度高，颗粒细腻而均匀，分散性好，混和容 易不会对原料本身造成任何性能的影响。
因此符合上述要求的大部分颜料为无 机颜料，有机颜料只有塑料永固红，有机永固绿，有机永固黄等少数几种无机 颜料比较多如：镉红，镉黄，哈巴粉，碳黑，酞青蓝等等随着分散树脂应用的不断扩大，分散树脂可加工的产品也越来越多。
