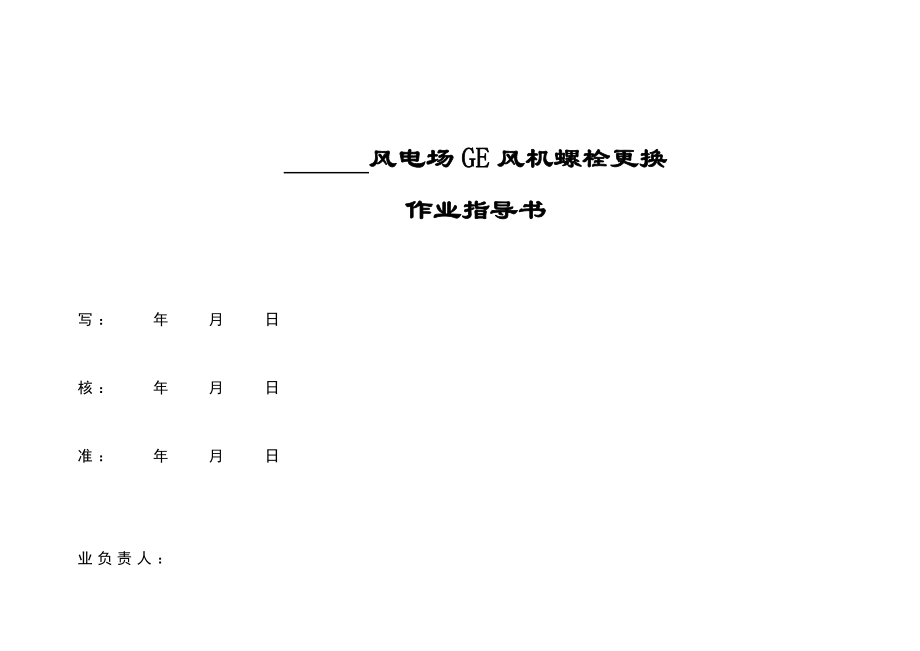

风电场GE风机螺栓更换作业指导书 编写： 年 月 日审核： 年 月 日批准： 年 月 日作业负责人：作业时间： 年 月 日 时至 年 月 日 时 1 范围 本作业指导书针对×××风电场GE风机塔筒螺栓更换工作编写而成，适用于GE风机塔筒螺栓更换作业2 引用文件2.1 技术信息公告201506101R0---风塔法兰检查2.2 技术信息公告200808292R0---塔基防水涂层检查2.3 GE风机安装手册3 修前准备3.1 准备工作√序号内 容标 准责任人备 注1工作班成员安排对工作班成员技术及安全交底，确定工作班成员职责2技术准备应准备风机螺栓布置图等相关资料3安全工具应准备安全带、安全帽、安全锁扣4工器具准备应准备风机螺栓、更换螺栓的仪器、塞尺、工具等5耗材准备应准备若干布、甘油、记号笔、笔记本6车辆准备应安排检查风机螺栓的车辆7办理工作票各级人员应做好工作票的填写、签发及审核工作并应保证工作票的正确性3.2作业人员要求√序号内容责任人备注1经过风机专业培训并能够独立操作的人员2具备合格的电工证及登高作业证。
2经安全培训并考试合格的人员3掌握本指导书操作流程的人员等4身体状态良好3.3 工器具√序号名 称规格/编号单位准备数量备 注1液压站台1260mm套筒个13皮卷尺个14油性记号笔根25敲击扳手把26榔头把27450mm扎带包18偏口钳把19塞尺把210力矩杆（500Nm）个13.4 材料√序号名 称规 格单位准备数量备 注1GE塔筒螺栓（涂抹MoS2）M36*205根3582抹布KG13垃圾袋大个14记号笔黑根23.5 危险点分析及安全控制措施√序号危 险 点安 全 控 制 措 施1高处坠落、坠物伤人、机械伤害1、在攀爬作业前，每人必须熟悉安全设备的各项功能，在使用安全传送装备前，使用者必须进行外观的检查2、同一节塔筒内只允许一人在爬梯上进行攀爬作业3、进入塔筒攀爬作业前，穿戴安全帽、安全鞋、安全带，工具或者小件物品只允许由专用的工具袋进行传送禁止在衣服、口袋中携带物品 4、在攀爬作业上升或者下降时，在通过平台的活门盖后必须关闭5、在塔基作业时，防止磕碰造成机械伤害2起重伤害1、起吊的重物必须小心的固定在起重吊篮上2、禁止站在被吊物体下方及塔筒周围的人一定戴好安全帽。
3、提升机只能够在风机偏航制动的时使用4、在使用提升机时必须始终注意不得超过提升机的最大允许载荷3.6 人员分工√序号作 业 项 目更换负责人作 业 人 员1塔基螺栓2二层螺栓3三层螺栓4 流程图 更换螺栓 紧固螺栓 法兰间隙测量 详细记录 现场清理5 作业程序及作业标准5.1 开工√序号内 容到位人员签字1工作许可人同工作负责人到工作现场交待所布置的安全措施，及周围带电部位2工作负责人向工作班成员宣读工作票，并交待现场的安全措施、周围带电部位及工作中的安全注意事项，并履行签字手续5.2 工作前再次确认开工条件√序号作业人员负责人1更换塔筒螺栓作业时风速必须小于8m/s2严禁雷、雨天更换塔筒螺栓作业5.3螺栓更换工艺标准√序号更换部位工艺标准检查方法及注意事项检查结果责任人签字1塔基螺栓① 标记第一颗螺栓，塔基定义塔筒门中间正下方为#1螺栓，顺时针依次标记138颗螺栓 塔筒内外都要做好标记② 更换的新螺栓必须是同一批号，并检查螺栓是否涂有MoS2③ 每次更换1根螺栓，垫片的平面朝下，有弧度的一面朝上(有字的一面朝上)，确保能手动拧进螺母。
④ 用校验过的液压扳手，锁紧力矩打到2800Nm，并做好螺栓的标记，确认螺栓高于螺母1-4个螺距⑤ 然后更换下一根螺栓一直更换完一圈⑥每层法兰螺栓更换完毕后，重新确认第一个螺栓的转动角度小于20度塔筒螺栓全部更换完毕，做好记录2二层平台① 爬梯右侧第一个引流线端子处的螺栓为#1螺栓，顺时针依次标记120颗螺栓② 更换的新螺栓必须是同一批号，并检查螺栓是否涂有MoS2③ 每次更换1根螺栓，垫片的平面朝下，有弧度的一面朝上(有字的一面朝上)，确保能手动拧进螺母④ 用校验过的液压扳手，锁紧力矩打到2800Nm，并做好螺栓的标记，确认螺栓高于螺母1-4个螺距⑤ 然后更换下一根螺栓一直更换完一圈⑥ 每层法兰螺栓更换完毕后，重新确认第一个螺栓的转动角度小于20度塔筒螺栓全部更换完毕，做好记录3三层平台① 爬梯右侧第一个引流线端子处的螺栓为#1螺栓，顺时针依次标记100颗螺栓② 更换的新螺栓必须是同一批号，并检查螺栓是否涂有MoS2③ 每次更换1根螺栓，垫片的平面朝下，有弧度的一面朝上(有字的一面朝上)，确保能手动拧进螺母④ 用校验过的液压扳手，锁紧力矩打到2800Nm，并做好螺栓的标记，确认螺栓高于螺母1-4个螺距。
⑤ 然后更换下一根螺栓一直更换完一圈⑥ 每层法兰螺栓更换完毕后，重新确认第一个螺栓的转动角度小于20度塔筒螺栓全部更换完毕，做好记录4塔筒法兰检查① 法兰间隙检查记录下有间隙法兰的具体信息，以便进行后续的修复工作② 目测检查内部和外部塔筒法兰螺栓连接，防止腐蚀如果任一法兰、法兰过渡面或风塔法兰螺栓出现腐蚀，要立即联系生技部③ 按照 GE 安装手册（第 9 节， 安装 MTS L 法兰基座一节）的规定，“确认（塔）底法兰与底座安装板 （FMP）之间无间隙如下图所示，将 0.5 毫米的测隙规插入风塔法兰之间，目测检查风塔法兰的间隙检查内部和外部 MF-4 法兰连接以及风塔内部 MF-3 和 MF-2的连接时，步骤同上如果任何风塔法兰之间的缝隙可以插入一个超过 10 毫米的测隙规时，请及时联系生技部5塔筒基础涂层检查① 检查塔筒基础的涂层确认塔筒基础的防水涂层满足塔筒基础的设计要求，如发现异常，请记录并联系生技部5.4竣工√序号内 容责任人员签字1工作现场清理及工作班成员撤出现场2办理工作票终结手续6 验收记录自验记录记录更换的螺栓存在问题及不合格的塔筒间隙验收意见检修班组验收评价风电场负责人验收意见及签字。
