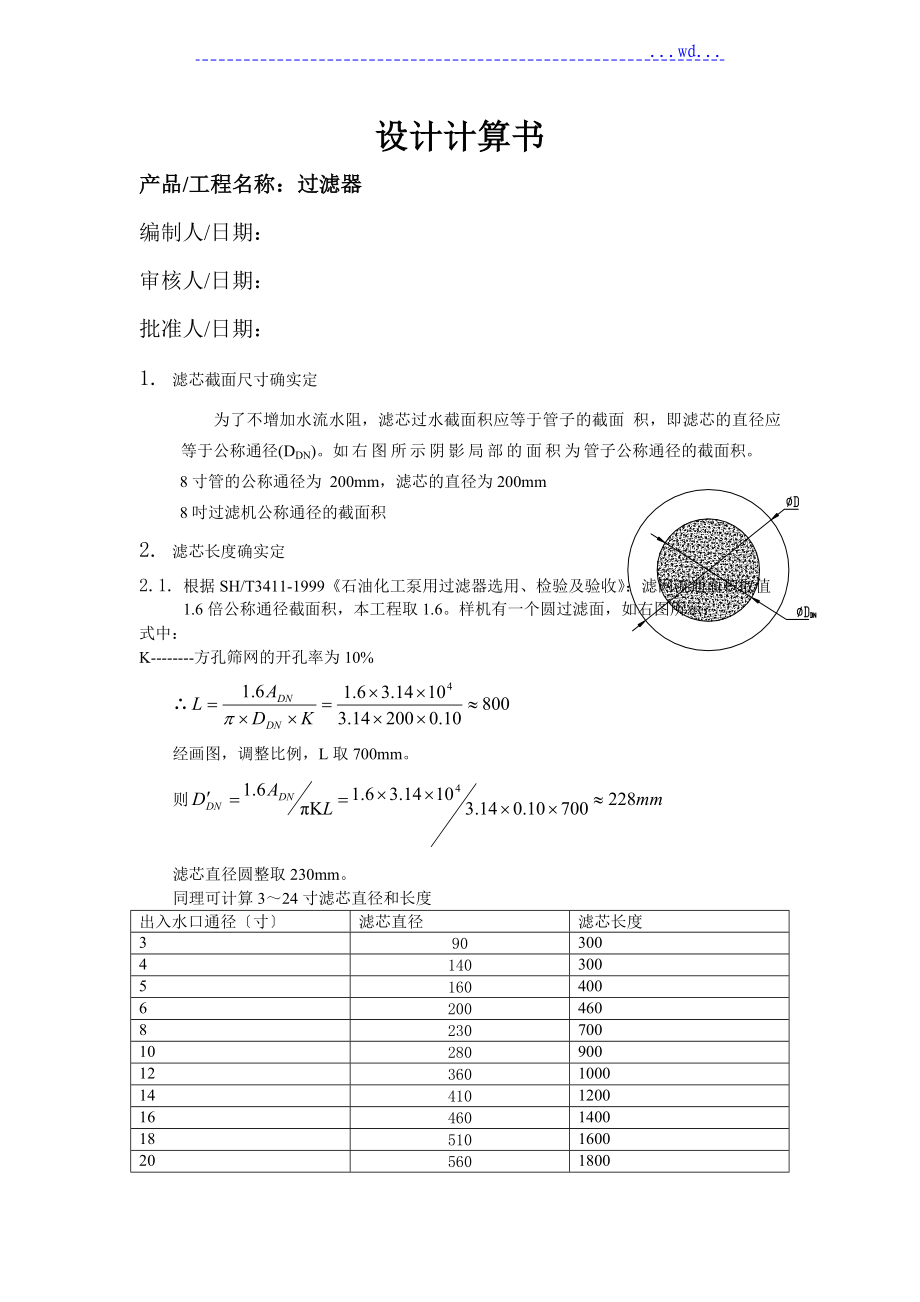

...wd...设计计算书产品/工程名称:过滤器编制人/日期:审核人/日期: 批准人/日期: 1. 滤芯截面尺寸确实定为了不增加水流水阻,滤芯过水截面积应等于管子的截面 积,即滤芯的直径应等于公称通径(DDN)如右图所示阴影局部的面积为管子公称通径的截面积 8寸管的公称通径为 200mm,滤芯的直径为200mm 8吋过滤机公称通径的截面积2. 滤芯长度确实定2.1. 根据SH/T3411-1999《石油化工泵用过滤器选用、检验及验收》:滤网流通面积取值1.6倍公称通径截面积,本工程取1.6样机有一个圆过滤面,如右图所示:式中:K--------方孔筛网的开孔率为10%∴经画图,调整比例,L取700mm则滤芯直径圆整取230mm同理可计算3~24寸滤芯直径和长度出入水口通径〔寸〕滤芯直径滤芯长度39030041403005 16040062004608230700102809001236010001441012001646014001851016002056018002260520002465522003. 主管确实定3.1主管内径确实定: 参考中国建筑标准设计研究所的标准图集《除污器》,刷式全自动过滤机主管与进出水口的尺寸与除污器主管与进出水口的尺寸一致。

规格3寸4寸5寸6寸8寸10寸12寸14寸出水口通径80100125150200250300350主管通径150200250300350400450500规格16寸18寸20寸22寸24寸出水口通径400450500550600主管通径5506006507007503.2主管壁厚确实定参考《压力容器与化工设备使用手册》上册,第2章:压力容器壳体与封头 〔2-1-6〕式中:,mm Di――圆筒的内直径,mmP――设计压力,MPa;设计压力取最大级别工作压力P=1.6 MPaφ――焊缝系数,取φ=0.85 [σ]――材料的许用应力,主管材料采用Q235-A,[σ]=n――安全系数,取n=1.5 出入水管: mm 主管: mm出入水口通径〔寸〕出入水管壁厚(mm)主管壁厚〔mm〕30.51 0.90 40.64 1.20 50.80 1.50 60.96 1.80 81.28 2.10 101.60 2.40 121.92 2.70 142.24 3.00 162.56 3.30 182.88 3.60 203.20 3.90 223.52 4.21 243.84 4.51 3.3主管堵板厚度确实定 参考《压力容器与化工设备使用手册》上册,第2章:压力容器壳体与封头2-6-5 令, ―――堵板的计算厚度 查表得,查表2-6-4得 由于过滤器的设计压力为1.6 MPa,主管堵板近似为环形,所以为环形内外环的半径之差,8寸等于75mm。

mm出入水口通径〔寸〕主管堵板壁厚〔mm〕33.00 44.29 55.36 66.43 86.43 106.43 126.43 146.43 166.43 186.43 206.43 226.43 246.43 壁厚需要考虑的因素:计算壁厚、材料的自偏差、腐蚀裕度和磨损裕度,它取决于工作压力、直径、自偏差标准、防腐措施、生产工艺、使用寿命等:SS=S+C=S+C1 +C2 〔2-1-1〕 式中:SS――设计壁厚〔mm〕 C――壁厚附加值〔mm〕 C1――负偏差附加值,取C1=0.5 C2――腐蚀裕度,取C2=2 S――管道强度的计算壁厚进出水管:SS08=1.6+0.5 +2=4.1mm 主管:SS08'=2.8+0.5 +2=5.3mm 主管堵板: mm 出入水口〔寸〕出入水管壁厚主管壁厚主管堵板壁厚33.01 3.40 5.50 43.14 3.70 6.79 53.30 4.00 7.86 63.46 4.30 8.93 83.78 4.60 8.93 104.10 4.90 8.93 124.42 5.20 8.93 144.74 5.50 8.93 165.06 5.80 8.93 185.38 6.10 8.93 205.70 6.40 8.93 226.02 6.71 8.93 246.34 7.01 8.93 参考电子水处理仪,取为出入水口〔寸〕出入水管壁厚主管壁厚主管堵板壁厚334644485451064510855101056101256101468101668101888102088102288102488104. 处理水量计算:Q-------处理水量,m3/hA-------进出水管的面积,m2V-------进出水管的流速,流速按常规取1~2.7 m/s出入水口通径〔寸〕最小流量最大流量经济流量318 49 42428 76 65 5 44 119 102 664 172 146 8113 305 260 10177 477 406 12254 687 585 14346 935 796 16452 1221 1038 18572 1545 1313 20707 1908 1621 5. 系统水流流经本产品时产生的压降------局部水头损失ξ-----局部阻力系数,v-----流速, 1~2.7m/s,经济流速2.3 m/s按除污器的局部水头损失计算:ξ一般为4~6,这里取6计算值参考《给水排水设计手册》第1册〈常用资料〉表15-1水头损失为: 流速m/s局部压力损失MPa经济流速2.3 m/s下压力损失1.0-2.70.051-0.370.003-0.0230.016 MPa设,则,对等式两边同时取可得:。
