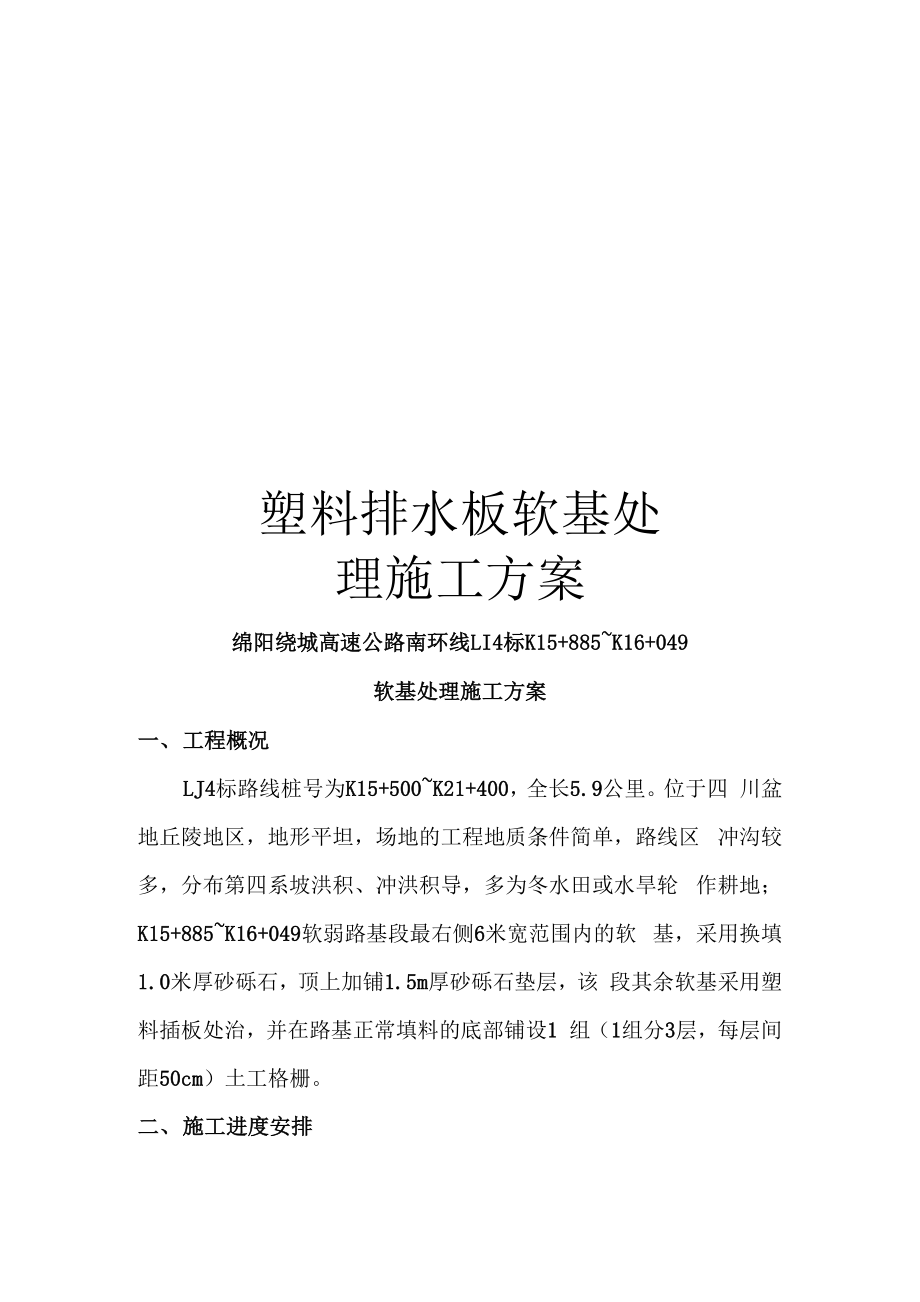

塑料排水板软基处理施工方案绵阳绕城高速公路南环线LI4标K15+885~K16+049软基处理施工方案一、 工程概况LJ4标路线桩号为K15+500~K21+400，全长5.9公里位于四 川盆地丘陵地区，地形平坦，场地的工程地质条件简单，路线区 冲沟较多，分布第四系坡洪积、冲洪积导，多为冬水田或水旱轮 作耕地；K15+885~K16+049软弱路基段最右侧6米宽范围内的软 基，采用换填1.0米厚砂砾石，顶上加铺1.5m厚砂砾石垫层，该 段其余软基采用塑料插板处治，并在路基正常填料的底部铺设1 组（1组分3层，每层间距50cm）土工格栅二、 施工进度安排本分项工程计划施工工期为30天计划开工时间为8月21 日，完工时间为9月21日砂砾石换填（1米深）施工：10天砂砾石换填（1.5米深）施工：15天塑料排水板施工：20天三、 软基处理施工方法1、主要施工工艺流程先进行右边6米宽范围内砂砾石换填（1米深）后，在其换 填顶部进行加铺砂砾石（1.5米深）施工的同时，进行其余部分的 塑料排水板施工2、主要施工方法（一）、塑料排水板施工方法1、塑料排水板主要性能参数塑料排水板采用SPB-B型，宽度100±2哑，厚度不小于4.5 哑，纵向通水量不小于25 cm/s，复合板体抗拉强度不小于 1.3KN/100mm,复合体伸长率不小于4%，滤膜渗透系数不小于5 X 10-3mm/s，滤膜等效孔径小于75um，滤膜抗拉强度干态不小 于25N/cm，湿态不小于20N/cm。
2、施工原理塑料排水板是人为在软土层内造成渗水通道，在路堤填土自 重载荷预压下加快排水固结，提高软基强度和承载力其作为垂 直排水通道，滤水性好，能确保排水效果，而且有一定的强度和 延伸率，具备适应地基变形的能力，板截面尺寸不大，插放时地 基扰动小，施工方便3、 施工工艺流程塑料排水板处理软基施工工艺流程为：软基范围排水——测 量放样一一复查软基厚度及强度一一清理覆盖层一一验收一一摊 铺泥岩填料一一摊铺砂垫层一一定位一一机具就位一一塑料排水 板穿靴一一插入套管一一拔出套管一一割断塑料排水板一一检测 ——机具移位4、 施工方法（1） 在软基范围内开挖纵、横向排水沟，提前将水疏干2） 根据桩号打出控制桩，再每隔10〜20m放出路线中心 桩，按照打设的宽度放出边桩和中桩3） 施工前采用动探对软基的厚度和强度进行复测当软弱 土层厚度小于2.5米时，可不做插板处理4） 将施工范围内的淤泥、树根、草皮、腐殖土全部挖除， 平整场地5） 验收，回填前请监理进行现场验收并确定填筑厚度范 围6） 在平整后的场地内摊铺一层泥岩填料，设置成路拱状， 其边缘厚度为30血，中心厚度小于100 cm7） 填筑50 cm的天然砂砾石，用压路机静压4〜6遍。
遇有 田埂时，应将原地表削成一斜面，以确保砂砾石垫层的连续性及 排水效果砂砾石垫层所用天然砂砾料最大粒径不大于50哑，含 泥量不得大于5%施工过程中宜采用轻型车辆运输，避免对软弱 土的过大扰动和隆起8） 塑料排水板间距为1.6米，采用正三角形布设，每行间 距为1.386m，首先沿软基一边等间距布设点位，呈S型向另一边 推进，绘制好桩位图（见附图），用测量仪器放出插板位置和施 插顺序，用竹签为标志定插孔位，不得遗漏，间距尺寸误差应小 于 15mm9） 插板机就位，排水板经导管从底部穿出、回折，与桩尖 连接、拉紧，与管靴口贴紧，对准桩位10） 开始插板时缓慢沉管，防止导管倾斜，导管入土深度距设计标高2m时减慢插入速度，注意地质条件变化11） 沉入导管至设计深度后缓慢拨出导管，板带及锚靴留 在土中，在冒出地表20cm处切断排水板，重新装靴12） 检查每根板的情况，当符合验收标准时方可移机，打 设下一根，否则须在临近板位处补打13） 移动桩架至下一桩位进行循环作业5、技术措施（1） 打设排水板时应保持排水板入土的连续性，严禁出现扭 结、断裂和撕破滤膜等现象，发现断裂即重新施插2） 当碰到地下障碍物而不能继续打进或令孔体倾斜超过容 许偏差，则应弃置该孔而拔管移位（相距45cm左右），重新施 打排水板。
3） 施工人员严格控制板距、板长及垂直度三个参数，以确 保塑料排水板的成桩质量，其允许误差见下表1排水板施插过 程应逐板进行自检，并按要求作好施工记录，包括板位、垂直度、外露长度，以及打设深度、回带板根数、补打塑料板根数与 补打位置等表1 塑料排水板施工允许误差项次项目单位允许偏差检查方法及频率1插水板间距cm土 15抽查2%2板长cm不小于设计值查施工记录3垂直度%1.5查施工记录（4）打入地基的塑料排水板宜为整板，一般不允许接长如果要接长时应剥开滤膜使芯板接平（搭接长度不小于20cm）然后 包好滤膜，再用订扳机订牢接长的根数不直超过打设根数的 5%, 一般最多只许接长一次5） 一个区段塑料排水板验收合格后，应及时用砂仔细填满 打设板周围形成的孔洞，并将塑料排水板埋设于砂层内6） 要求严格控制塑料排水板的打设高程，不得出现浅向偏 差；当发现地质情况变化，无法按设计要求打设时，应与现场监 理人员联系，征得同意后方可变更打设高程二）、砂砾石换填及砂砾垫层首先对K15+885~K16+049软弱路基段最右侧6米宽范围内的 软基进行清理，挖除非适用材料，弃方至弃土场，然后进行填前 碾压达到规范要求的90%压实度。
1、 测量放线：准确测量出软弱路基范围，按路基设计顶面宽度加余宽50公 分（以保证边坡密度和压路机械的安全而增加的宽度），放边线 点，再用白灰沿边线播撒形成两条白色的边线作为填筑范围的明 显标记2、 布砂砾石：根据压路机能达到的压实厚度计算卸车数量自卸汽车从料 场把砂砾石运到铺筑现场，从一端开始，左右成排，前后成行等 距离布砂砾石在布砂砾石的时候特别要注意，砂砾石应无粗细 粒料分离现象。
