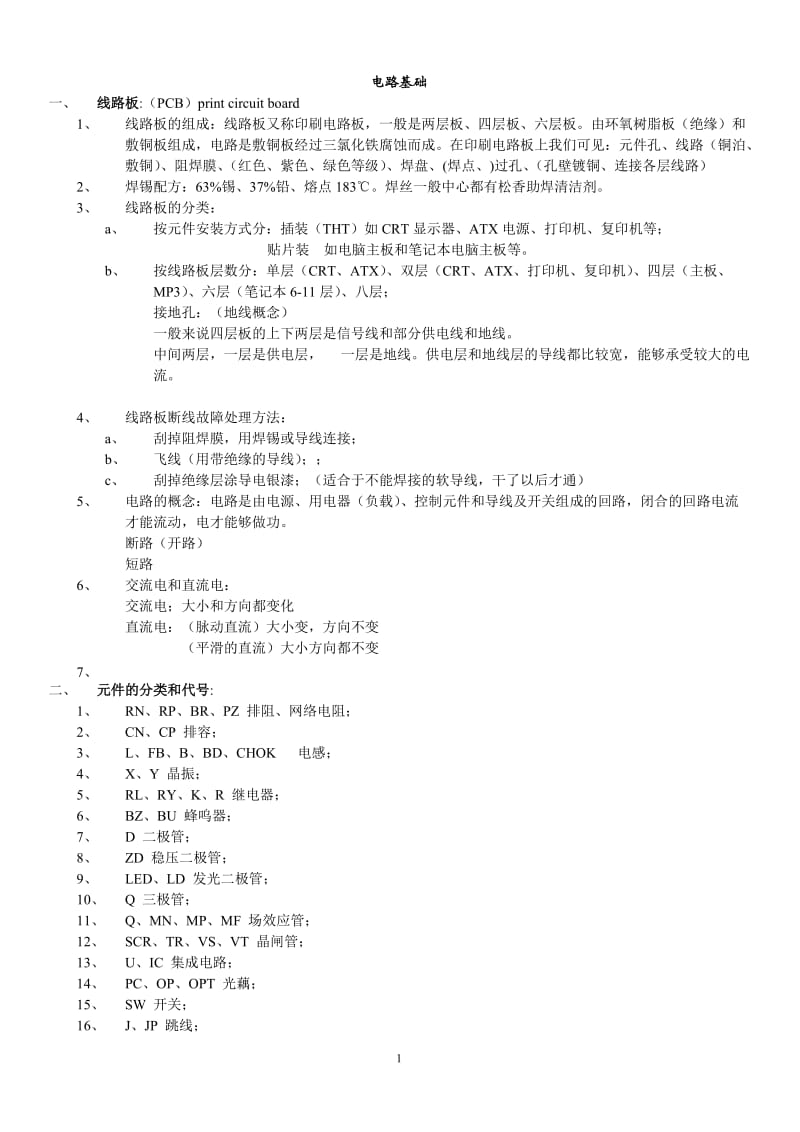

电路基础_第1页
1/30

电路基础一、 线路板:(PCB)print circuit board1、 线路板的组成:线路板又称印刷电路板,一般是两层板、四层板、六层板由环氧树脂板(绝缘)和敷铜板组成,电路是敷铜板经过三氯化铁腐蚀而成在印刷电路板上我们可见:元件孔、线路(铜泊、敷铜)、阻焊膜、(红色、紫色、绿色等级)、焊盘、(焊点、)过孔、(孔壁镀铜、连接各层线路)2、 焊锡配方:63%锡、37%铅、熔点183℃焊丝一般中心都有松香助焊清洁剂3、 线路板的分类:a、 按元件安装方式分:插装(THT)如CRT显示器、ATX电源、打印机、复印机等;贴片装 如电脑主板和笔记本电脑主板等b、 按线路板层数分:单层(CRT、ATX)、双层(CRT、ATX、打印机、复印机)、四层(主板、MP3)、六层(笔记本6-11层)、八层;接地孔:(地线概念)一般来说四层板的上下两层是信号线和部分供电线和地线中间两层,一层是供电层, 一层是地线供电层和地线层的导线都比较宽,能够承受较大的电流4、 线路板断线故障处理方法:a、 刮掉阻焊膜,用焊锡或导线连接;b、 飞线(用带绝缘的导线);;c、 刮掉绝缘层涂导电银漆;(适合于不能焊接的软导线,干了以后才通)5、 电路的概念:电路是由电源、用电器(负载)、控制元件和导线及开关组成的回路,闭合的回路电流才能流动,电才能够做功。

断路(开路)短路6、 交流电和直流电:交流电;大小和方向都变化直流电:(脉动直流)大小变,方向不变 (平滑的直流)大小方向都不变7、二、 元件的分类和代号:1、 RN、RP、BR、PZ 排阻、网络电阻;2、 CN、CP 排容;3、 L、FB、B、BD、CHOK 电感;4、 X、Y 晶振;5、 RL、RY、K、R 继电器;6、 BZ、BU 蜂呜器;7、 D 二极管;8、 ZD 稳压二极管;9、 LED、LD 发光二极管;10、 Q 三极管;11、 Q、MN、MP、MF 场效应管;12、 SCR、TR、VS、VT 晶闸管;13、 U、IC 集成电路;14、 PC、OP、OPT 光藕;15、 SW 开关;16、 J、JP 跳线;17、 S、SG 放电管;18、 TP 测试点;三、 电路的基本公式:1、 欧姆定律:I=U/R I: 电流 安 A mA U: 电压 伏 V mV R: 电阻 欧 Ω mΩ2、 电功率:P=IU=I2R=U2/R 电功: W =Pt =1千瓦1小时=1千瓦时 P: 功率 瓦 W 1度电=1000瓦时电压又称电位差,习惯上把大地定为0,所以0V点又称为接地点.测一点的电压: 用万用表的电压档, 将黑表笔接地,红表笔接测试点。

测元件两端的电压:直接用红、黑表笔测量该元件的两点,可能得出的是正值或负值注意接地的符号:所有的接地符号都表示连接到一起,电位是零四、 电阻:resistor1、 电阻的符号: R、ER…排阻:RN、RP、BR、PZ   可变电阻、电位器、可调电阻:VR 2、 电阻的单位:欧、Ω、ohm、om毫欧:mΩ=10-3Ω千欧:KΩ=103Ω兆欧:MΩ=106Ω3、 电阻的分类:a、 固定电阻:碳膜电阻、金属膜电阻、绕线电阻、贴片电阻;b、 可变电阻;c、 特殊电阻;4、 电阻的串并联特性及其作用a、 串并联特性:串联R总=R1+R2U总=U1+U2 (串联分压)U1/U2=R1/R2(分压规律:电压与电阻成正比);I总=I1=I2 (串联电路电流处处相等);b、 电阻的并联特性:1/R总=1/R1+1/R2 R总= R1 R2/ R1+ R2 U总=U1=U2 (并联电路电压处处相等);I总=I1+I2 (并联分流)5、 电阻的作用:a、 降压:在电源与负载之间串入一个电阻起降低电压的作用;电源正极:+12V、V+、VCC、VDD电源负极(接地):地、GND、VEE、VSS负电源:-12V、V-、V EE、VSSRL:负载电阻的等效电阻b、 分压:两个电阻串联构成分压电路,提供合适的电压给负载。

c、 限流:限制电路中电流的大小:发光二极管必须接电阻; 发光二极管的工作电流很小,为了防止其烧毁或延长电源的使用时间,要将电路的电流限制在其工作电流范围内,根据欧姆定律可以计算出R1的值 I=V/(R1+RD)(此时的I值应该是发光二极管的工作电流值),相信不难求出电阻的值d、 分流:(并联)e、 没有形成回路的电压(悬空电压)测量值等于电源电压f、 0欧电阻的作用:作保险电阻或是用作数据缓冲6、 电阻的参数和标识:a、 参数:标称阻值、允许误差、额定功率;b、 标识方法:1) 直标法:1KΩ 3WJ  F:1%             G:2% J:5% K:10% M:20%2) 数字标识法:三位数字标识的误差为5%,四位数字标识的误差为1%例如:1  0  3   有效数字 倍率(10n,加多少个0)103 即 10 000=10K220 即 22Ω5R1  即 5.1Ω1  0  0  1有效数字   倍率(10n)例如:1001 即1000=1K2252 即22500=22.5K    0或000为0欧电阻,当跳线或保险电阻使用。

3) 色环标识法:色环标识法的口诀:棕1、红2、橙3、黄4、绿5、蓝5、紫7、灰8、白9、黑0;四环、五环表示的识别:(有效数字 金:0.1 银0.01)末环表示允许误差:金:5%银:10%棕:1%红:2% 偏差环无橙、黄色,据此可以判断出第一环注意:色环表示的0 欧电阻中间就用一个黑环表示7、 电流测量时应注意的事项:a、 选择合适的量程,红表笔插在第一或第二个孔里,在不知电流有多大时,插在第一个孔里;b、 一定要与电路串联连接,并联会烧表或烧电路;c、 测量完电流之后,红表笔拔出来还原到时VΩ位置;8、 特殊电阻:1) 保险元件:保险电阻、保险丝、在主板上的PS/2口附近的黑色无字的FB保险电感2) 水泥电阻:全称陶瓷绝缘功率型线绕电阻(少数为金属膜电阻);特点:绝缘好、散热快、功率大,1-40W (常用1-7W)3) 热敏电阻;热敏电阻对温度敏感,温度升高,阻值降低的叫负温度系数热敏电阻,简称NTC、NR RT TR THR NTC NR PTC PR温度升高阻值也升高的叫正温度系数热敏电阻,简称PTC、PRNTC可以作为测温或温度补偿元件在电源电路中常串联使用,用来抑制开机时的冲击电流;PTC可以用于过流保护或自动消磁等电路,在主板上是蓝底白字;4) 光敏电阻;光敏电阻对光线敏感,无光照时,阻值很大,一般大于1.5MΩ;有光照时,阻值变小,通常为几KΩ;常用于光控电路中作为光传感器使用。

CdS硫化镉材料;5) 压敏电阻: 压敏电阻对电压敏感,有一个临界电压值,常态下阻值很大,一般为无穷大或几MΩ,当两端所加电压超过临界值时,阻值会迅速变小,常用于电源电路中作为过压保护元件使用.五、 电容器:capacitor 1、 符号和单位:符号:C、TC、CT、CB、BC、CM、MC、CE、EC、CC、CN、CP、单位:法(F)、微法(μF=10-6F)、纳法(nF=10-9F)、皮法(pF=10-12F)数量级:10-12 10-9 10-6 10-3 100 103 106 109 1012 1015中文简称:皮 纳 微 毫 基准 千 兆 吉 太 拍英文简称:p n μ m 单位 K M G T P 电阻Ω 电容F 电感Hz 存储单位 Byte2、 分类:按介质材料分:a、电解质:铝电解电容、钽电解电容、铌电解电容;b、有机介质:纸介电容、涤纶电容、薄膜电容:c、无机介质:独石电容、云母电容、陶瓷电容;3、 特性和作用:a、 特性:电容是一种能够储存电能的元件,通过充电和放电来储存和释放电能;1) 充放储能;2) 通交隔直;3) 通高阻低:4) 容抗:电容对交流电的阻碍作用,用Xc表示,单位为Ω。

b、 作用:1) 滤波:并联在电路中,把脉动直流变成平滑的直流(纯净的直流);2) 耦合:串联在电路中,传递交流信号;3) 隔直:串联在电路中,隔断直流信号;C1、C2是耦合电容,传输音频交流信号,C2同时有隔直流的作用,防止直流烧坏扬声器;4) 旁路:为交流提供一个额外的通路;滤除调频的干扰信号; 5) 谐振:电容与电感或晶振一起,产生振荡信号4、 参数与标识方法:1) 参数:容量误差:F:1% G:2% J:5% K:10% M:20% Z:80% -20%耐压温度2) 标识方法:直标法(电解电容) 220μf 16V 85℃数字标识法:方法同电阻,单位为PF103 10000pf 10nf476 47000000pf 47μf字母标识法:3n3=3.3nf33=33pf4μ7=4.7μf100n=100nf5、 电容的串并联:电容的容量与极板面积成正比,与极板间的距离成反比;1) 串联:2) 并联:C总= C1+ C2U总=U1=U26、 测量与代换:1) 用F档,CX插孔测容量,<200μf可以测量;2) 怎样判断电容的好坏:维修时先检查目测电解电容顶部的防爆槽是否裂开,顶部鼓起来的、漏液的一律更换掉。

测量容量偏差太大的以及用试波器看波形,波形不对的也一律更换掉;3) 常见电容故障有:容量减小、漏电、软故障、高压电容有时会击穿4) 代换原则:尽量原值代换,滤波电容容量可以稍大;谐振电容必须用同类型的代换;贴片的无极性电容可以用体积和颜色一样的代换六、 电感:INDUCTOR1、 符号和单位:符号:L、LB、B、BD、CHOK、COK;单位:1亨(H)=1000 毫亨(mH)=1000 微亨(μH)2、 特性与作用:1) 特性:电感也是一种储能元件,它能把电能转化为磁能储存起来,也能把磁能转化为电能释放出去;a、 自感储能:b、 通直阻交:c、 通低阻高: 感抗:电感对交流电的阻碍作用;用XL表示;单位为Ω,XL=2∏fl 其中:f:代表频率; l:代表电感量电感可以直接通过直流电,对直流无感抗;2) 作用:a、 滤波: L型滤波和∏型滤波b、 储能:c、 振荡:3、 参数和标识方法:大部分电感不标参数,小部分采用以下方法标注电感量:1) 数字标识法; 121 120μH         330   33μH         棕   绿   金   银         1    5  0.1  10%=1.5μH         2) 直标法;3) 色环标识法;识别方法与识别电阻相同;单位为μH。

在电脑主板上靠近ps/2口的地方为无标注的黑色的、在显示器板上为绿色带色环的为电感贴片的小电感比较容易损坏,可以用相同体积的代换储能电感代换时必须注意,选择磁环大小和线圈圈数一致的代换七、 变压器:transformer1、 符号:T, B变压器用于交流或脉冲电压的变换;变压器的输出电压与线圈匝数成正比,输出电流与输出匝数成反比2、 分类:升压变压器;    高压包降压变压器;隔离变压器;  主板上集成网卡的旁边有一个黑色的方块高频变压器(磁芯);低频变压器(铁芯);3、 作用:1) 变压;2) 耦合,通交;3) 隔离;4) 储能;高压包比较容易损坏,用同型号或参数相同的代换八、 继电器:RELAY小电流低电压控制大电流高电压1、 符号:RL、RY、K、KR 继电器是以小电流控制大电流的开关,线圈通电衔铁吸合,切换触点,以控制负载的通和断2、 参数:a、 线圈工作电压:DC6V、DC9V、DC12V、DC24Vb、 触点负载电流:5A、10A、20A….(AC220V)3、 测量与代换:加电时测量常开触点应当通,常闭触点应当断; 断电时测量常开触点应当断,常闭触点应当通; 常见故障为触点粘连或者烧蚀不通。

代换原则:同型号代换或用线圈电压一致,触点电流相等或稍大一点的代换;4、九、 晶振:XTAL1、 符号:X、Y、Z,晶振由压电石英晶体制成,有特定的谐振频率,在电路中用来稳定振荡频率2、 参数:谐振频率:14.318Mhz 时钟晶振32.768 Mhz 实时晶振24.576 Mhz 声卡、MP3晶振4 Mhz8 Mhz12 Mhz测工作时的波形或者频率判断是否损坏,绝大部分晶振是正弦波,少数是方波3、 代换原则:原则代换不可偏差十、 电声元件:1、 扬声器、耳机 SPEAKER PHONE2、 蜂呜器,讯响器;BUZZER3、 话筒、麦克风;MICROPHONE 动圈式电容式驻极体(内置场效应管放大电路,灵敏度高,体积小)十一、 半导体器件:半导体:介于导体与绝缘体之间的物质,硅、硒、锗、氧化锌、硫化镉、砷化镓…SiO2经还原提纯,制成单晶硅,(多晶硅)在其中掺入三价的铝、铟、五价的磷、硼等由于加入的元素不同制成空穴和电子型半导体,即P型半导体和N型半导体,利用PN结的单向导电性制成二、三极管、场效应管、和集成电路芯片1、 二极管:diodea、 符号:b、 分类:按功能分:1) 整流二极管:<普通、快恢复(FRD)、超快恢复(UFRD)、肖特基(SBD)> 速度越快则频率越高:2) 稳压二极管:3) 开关二极管:4) 发光二极管:5) 光电二极管:6) 变容二极管:(收音机调台用)c、 特性与作用:1) 特性:① 单向导电性:电流只能从正极流向负极而不能从负极流向正极;② 正向导通时有压降,普通硅管为0.6-0.7V;③ 反向电压大于一定数值时会击穿;2) 作用:① 整流:把交流变成直流工(脉动直流);② 限幅:限制电压幅度;③ 稳压:稳压二极管反向连接在电路中,工作在特殊的软击穿状态,使两端电压保持稳定。

④ 开关:正向导通为开,反向截止为关,常用开关二极管为1N4148,红色玻璃封装,外形与稳压二极管相似;⑤ LED:光源、指示、传递信号:⑥ 光电二极管:光传感器、接收信号;d、 型号与参数:1) 型号命名规则:美国:1 N 4148 1个PN结的二极管   美国注册     序号例:1N4001   1N4007   1N5408日本:  1      S      S     14 1个PN结的二极管 日本注册  肖特基   序号MOSPEC公司:S   20   C    40   C     肖特基  20A  双二极管  40V 共阴极     F:快恢复、超快恢复例:F10C20  S16C202) 参数:① 极限参数:最大正向电流:IF ,IFmax 最高反向耐压:Ur m , Vr r m② 反向恢复时间:trr:Trr越小越好,trr小,相当于频率高,速度快,高频电路(整流)必须注意:Trr从大到小为:普通二极管-开关二极管-快恢复二极管-超快恢复二极管-肖特基二极管;主板、笔记本、MP3开关电路中常用到肖特基二极管;ATX电源常用肖特基二极管和超快恢复二极管;显示器常用快恢复二极管和超快恢复二极管;查二、三极管参数的网址:www.21IC肖特基二极管的特点:电流大、耐压低,速度最快;快恢复二极管的特点:电流中等、耐压高、速度较快;超快恢复二极管特点:与快恢复二极管类似、只是速度更快;e、 测量与代换:1) 用二极管档测量; 5000 少数FRD、UFRD为800-1200之间。

2) 好坏的判断:普通二极管只有一组数值就是好的(从电路上拆下来);常见故障为击穿或烧断;3) 代换:同型号代换或用同类型的、参数接近的代换;2、 三极管:transistor1) 符号:Q、T、VTb:基极  c: 集电极 e: 发射极NPN PNP2) 分类:按材料分:硅管、锗管按极性分:NPN、PNP按功率分:大于1W为大功率管     小于1W为小功率管按频率分:高频管     低频管3) 特性和工作状态:① 特性:三极管具有电流放大作用,属于电流控制型元件;三极管不仅能够放大电流信号,通过改变外围电路还可以放大电压信号;② 工作状态:a) 截止状态:Ube<0.7V,Ib=0时,三极管各极电流均为零或极小;三极管处于截止状态,c、e之间等效电阻很大,相当于开路;b) 饱和导通:Ib很大,大到一定数值,使Uce≤Ube,三极管饱和导通,c、e之间阻值很小,相当于开关闭合;c) 放大状态:0<Ib<一定数值(Uce=Ube时的值)三极管处于放大状态,Ic=HfeIb 与Ib成正比,线性变化,c、e之间相当于可变电阻,值与Ib成反比;作用:作为开关器件或用来放大电流、电压信号。

    电流相等时P=I2R   放大状态的功耗大    在功耗相等的情况下,开关状态允许通过的电流大;4) 型号与参数:① 型号命名规则:日本:2       S        C        945两个PN结  日本注册  (A、B、C、D、K)   序号A:PNP高频管;B:PNP低频管;C:NPN高频管;D:NPN低频管;K:场效应管:例:2SC945-C9452SD822-D8222SA733-A7332SB1202-B1202美国: 2         N         555 两个PN结的三极管   美国注册      序号例:2N54012N39062N3904欧洲:B        C       547 (A)锗管     C低频小功率    序号B 硅管     D低频大功率         F高频小功率         L高频大功率         S小功率开关管         U大功率开关管例:BF422  BD139韩国:SAMSUNGD三星的小功率管:对管:NPN  S9013  S9014  S8085   PNP  S9012  S9015  S8550而S9018和S9016是NPN的高频管;② 极限参数:电流:Icm 功率:Pcm耐压:BVceo BVcbo③ hFE: 放大倍数,小功率管一般为50-400之间,大功率管的hFE数值稍低。

5) 测量与代换:① 引脚识别:目测:a、小功率塑封三极管;管脚的排列:日本:95%为e、c、b 5%为e、b、c;美韩:多为e、b、c  少数为e、c、b;欧洲:e、b、c ,e、c、b ,c、b、e;   b、大功率塑封三极管;   c、贴片小功率三极管;② 用二极管档测量:普通三极管只有两组二极管的数值,100-900之间,其中be之间的数值稍大于bc之间的数值③ 好坏判断:Ⅰ、三极管故障类型n ce极击穿n cb极击穿n 烧断n 软击穿(万用表测不出来,直接代换)Ⅱ、判断NPN:红  黑   c e , c b 不能有数值   应为“1”;无穷大,有数值一定是坏的;   b c , b e 要有两组二极管档值PNP:e c , b c 不能有数值,有就是坏的   c b , e b 要有两组数值;以上是不在电路上的测量规律④ 代换:同型号代换或选择极性相同、极限参数接近的代换;6) 特殊三极管:① 达林顿管(Darlington transistor) 四组数值:      b→c,   e→c 两组二极管档数值      b→e,  e→b 两组电阻的数值,几十至1000多。

② 光敏三极管、光电耦合器光耦:pc、op、opt、IC、U、I例:4N25  4N35   PC807  PC817…..输入电流越大,LED亮度越高,光敏三极管基极注入的电流越大,输出电流也就越大,实现了电-光-电的转换,并隔离电路常用开关电源中传输误差电压信号并隔离高低压电路在检修时不要轻易断开光耦开机,否则会烧毁大片元件;3、 场效应管 FET1) 符号: Q、MN、MP、MF、FET、MOSFET-绝缘栅型场效应管,栅极与其他极绝缘相当于电容;2) 分类:现在主板上应用的都是增强型的场效应管3) 特性和工件状态:① 特性:MOSFET是一种电压控制型器件,改变UGS就可以控制ID的大小;② 工作状态:a、 截止:UGS=0时,ID=0,MOSFET截止,D、S之间相当于开路;b、 导通:UGS≥UGS(th)时,MOSFET导通,D、S之间相当于导线,电流可以从D到S,也可以从S到D;UGS(th):为MOSFET的开启电压,0.45-3V之间;c、 放大:0< UGS <UGS(th)时,MOSFET处于放大状态;ID与UGS成正比,工作性区,D、S间相当于可变电阻,阻值与UGS成反比;UGS(th): 场效应管的开启电压,0.45-3V。

MOSFET的参数)4) 型号与参数:① 型号命名规则:日本:a、 IR公司原创型号:FAIRCHILDSTb、 PHILIPSONSEMTc、 FAIRCHILD(仙童)、CET(台湾华瑞)、NIKO(台湾尼克森)FDB7030L    70A  30VCEB6030L    60A  30Vd、 其他型号请查询:② 参数:a、 极限参数:电流 IDM功率 PDM耐压 VBD(DSS)b、 导通电阻:RDS(ON)单位为欧姆,越小越好,一般为10欧姆左右;c、 开启电压:UGS(th) 通常为0.45-3V5) 测量与代换:a、 引脚识别:目测:b、 极性判断:MOSFET只有一组数值(用二极管档测量),100-900之间,S(红)→D(黑)有数值时是N沟道;D(红)→S(黑)有数值时是P沟道;注意:测量时先短接GS放电;c、 好坏判断:G→S 、G→D没有数值就是好的,常见故障为击穿;d、 代换原则:同型号代换或极性相同、极限参数接近的代换4、 晶闸管(可控硅)全称晶体闸流管,旧称可控硅,是一种以小电流控制大电流的功率型开关器件1) 符号:Q、SCR、TRIAC、VS、VT、TA:阳极G:控制极K:阴极单向晶闸管:SCR如:BT169          MCR100-6          MCR100-8BT169菲利蒲显示器的保护电路,应用于直流电路。

双向晶闸管:TRIAC 如:BTA系列            MAC系列            BTBX双向晶闸管多用于交流电路,打印机、复印机交流开关使用2) 特性:① SCR G极不触发,A、K之间不导通;G极有触发电流,A、K之间导通;A 、K导通以后,即使失去触发电流仍然维持导通;② TRIAC 控制极有触发电流时,T1-T2可以双向导通通过交流电,失去触发电流以后,TRIAC会在交流电过零时关断可以认为:有触发电流时导通,无触发电流时关断);可以理解为没有触点的继电器;(固态继电器);3) 测量与代换:单项晶闸管只有G到K之间有一组数值,其它各极均为无穷大双向晶闸管G到T1双向有数值,T1、T2 之间不能有数值代换原则:同型号代换,或者用参数接近的代换5、 集成电路:1) 符号:U、IC在集成电路中集成了多个二极管、三极管、场效应管、电阻、电容等元器件,具有某种特定的功能,又称集成块或芯片IC;2) 引脚识别:先找标记:弧形缺口,凹点、缺竖线、方形焊盘或正视字符时左下脚为1脚,要逆时针数;3) 分类:注:模拟信号:analog signal 在时间和数值上连续变化的信号;数字信号:digital signal 在时间和数值上不连续变化的信号;4) 代换原则:同型号代换或查找手册或资料找已知的可替换芯片。

5) 数字电路在5V供电的电路当中,大于2.5V为1,小于0.8V为0;3.3V供电时大于1.5V为1,小于0.7V时为0数字信号易控制,纠错能力强,抗干扰,传输信息量大DA:数模转换AD:模数转换EEPROM:12V擦 5V读FLASH ROM:低电压擦除,低电压读取,成本低6、 逻辑门电路:1) 定义:能够实现各种逻辑关系的电路,称为逻辑门电路,简称门电路2) 符号:通常用A、B、C表示输入端,Y表示输出端,输入、输出端一般只有两种状态,“0”和“1”,还有“悬浮状态”;3) 型号与功能:① 缓冲器、跟随器(BUFFER) 07跟随器 125、244缓冲器作用:缓冲信号、隔离电路、提高带负载的能力、延迟信号、不同标准的逻辑电平的转换; 07→7407 74系列通用数字集成电路 : 7407 74F07 74LS07 74ALS07 TTL 电路由三极管构成 74HC07 4HLT07 74ACT07 74LVC07 CMOS电路,由MOSFET构成② 非门(又称反向器)(NOT)04、14 一般可以代换,最好原型号代换,14性能较好。

05、06 OC输出,不能与04,14互换OC:OPEN COLLECTOR 集电极开路输出,必须外接上拉电阻才能输出高电平“1”③ 与门(又称乘法器)(AND)④ 或门(又称加法器)(OR)⑤ 与非门(NAND) ⑥ 或非门(NOR)7、 运算放大器(运放)和电压比较器:1) 符号:U、IC、OP 2) 作用:运放用于交流或直流信号的放大,各种数学运算、波形振荡等电路,在要求不高时可以作为比较器使用,计算机电路中常用来放大直流电压误差信号,与场效应管或三极管构成线性稳压电源,工作在放大状态;比较器专用于电压比较、电压监视、波形振荡等电路,工作在开关状态;某些时候,运放可以作比较器使用,但比较器不能作运放使用3) 型号:① 运放:    LM358    10358   HA17358    LM324    10324   HA17324    LM352    LM359  14558② 比较器:    LM393    10393   HA17393    LM339    10339   HA17339十二、 电源电路:1、 电池:n 一次性电池:          碱性干电池  1、2、5、7号 1.5V          锌锰干电池  1、2、5、7号 1.5V          氧化锂电池(钮扣电池)1、2、5、7号 1.5Vn 可充电电池:     铅酸蓄电池 2V/节6=12V   镍铬电池NiCd 1.5V/节 (记忆效应、污染大) 镍氢电池NiMH 1.2 V/节   锂离子电池li-ion 3.6-3.7V 充满4.2V笔记本电池3.64=14.4V2、 电源电路:1) 整流电路基本类型:a) 半波整流b) 全波整流c) 桥式整流整流电路的波形图:2) 滤波电路基本类型:a) 电容滤波(并联):b) 电感滤波(串联):c) L型滤波:d) Π型滤波:3) 稳压电路:a) 稳压管稳压电路(并联稳压):利用整流二极管反向软击穿特性;特点:稳压二极管反向并联在电路中,使负载两端电压保持稳定,R1是限流电阻,保护稳压管不被烧坏,电路的输出电流小,稳压精度也不高。

显示器电路)b) 线性稳压电路(串联稳压);① 运放与调整管构成的高精度线性稳压电路;U1:LM358、10358、LM324、10324、LM359、4558等运放或TL431(精密稳压器内置运放)Q1:调整管:MOSFET:K3296、3055、55N03、6030、7030、1S03、10N03、F3711……NPN:D882、C5706PNP:B1202运放接成反向放大的形式输出信号与输入相位相反U+由R1、R2 串联分压得到一个基准电压+2.5V,当U-与U+电压一致时,运放U0的电压就保持稳定UOUT也就稳定当UOUT下降时,U-随之下降,U0就上升,即UGS升高,RDS减小,UDS也减小,所以UOUT就上升,到2.5V时,U-=U+电路就保持稳定UOUT↓→U-↓→U0↑→RDS↓→UDS↓→UOUT↑→+2.5VUOUT↑→U-↑→U0↓→RDS↑→UDS↑→UOUT↓→+2.5V② 集成线性稳压器:n 78、79系列线性稳压器:n 78 L 05 78: 正电压 无字母1A   05 5V        79:负电压  L:0.1A   08 8V               M:0.5A   12 12V               D:贴片     1A输入电压至少要比输出电压大3V。

     好坏判断:先测输出电压,如果不正常,再测输入电压,如输入电压正常,输出电压不正常,同型号更换     特点:电路简单,稳压精度高,但没有5V以下的产品,压差大,导致效率低、功耗高n 低压差线性稳压器n 特点:压差小,0.1-1.2V,最小已达35mv功耗低,发热少,稳压效率高,部分型号输出电压可调;部分型号有输入输出关断控制,可以在待机时切断LDO,以进一步降低功耗,支持各种低电压芯片的供电,体积小,应用广泛常用型号:3PIN:1117、1084、1284、1010、23AUN03、8384、….(主板、路由器、宽带猫、扫描仪)5PIN:8384、1053 (显卡)8PIN:RT9173、(DDR内存)   XC6206、 1051……(MP3、U盘,SOT-23封装)        12PIN:MA1792、1726….(笔记本电脑)典型电路:线性稳压器的特点:都是降压型稳压电路,通过调整管和负载串联分压去实现,调整管工作在放大状态,自身功耗大,容易损坏,稳压效率不高 优点:电路相对简单,在中小电流场合成本较低,输出电压纹波小、噪音低、干扰小c) 开关稳压电路:① 降压型DC-DC转换器如CPU主供电电路,显示器二次降压电路。

例:P4 CPU主供电简图U1:RT、RC、SC、HIP、LM、L系列功TL494 KA7500等电源管理芯片;Q1:55N03、6030、7030、45N03、K3296、IRF3711、IRF3704等MOSFET;D1:双肖特基二极管为L2提供放电回路,又称续流二极管;C1、C2、L1构成波形滤波器,L2、C3构成L型滤波器,同时也是储能元件,为CPU提供电流;R1:几Ω~几十Ω,为限流保险电阻损坏概率:C3→Q1→D1→U1→R1PWM:脉冲宽度调整(制)稳压,简称脉宽调制;PFM:还有一种就是脉冲频率调制稳压;另外为CPU供电的电路还有一种用双MOSFET:见图:Q1、Q2轮流导通,Q1为充电管,为L2充电,电流从D到S;Q2为放电管,为L2放电,电流从S到D,放电电流很大,有时用两个MOSFET并联作为Q2使用;② 升压型DC-DC转换器 如MP3电池升压电路,显示器二次升压电路:见图:      U1:电源管理芯片;MP3一般集成在主控芯片内;     L1:升压储能电感;     C1:储能,滤波电容;     Q1:开关管:     D1:肖特基二极管,隔离高低压电路,防止3V回流,又称隔离二极管。
