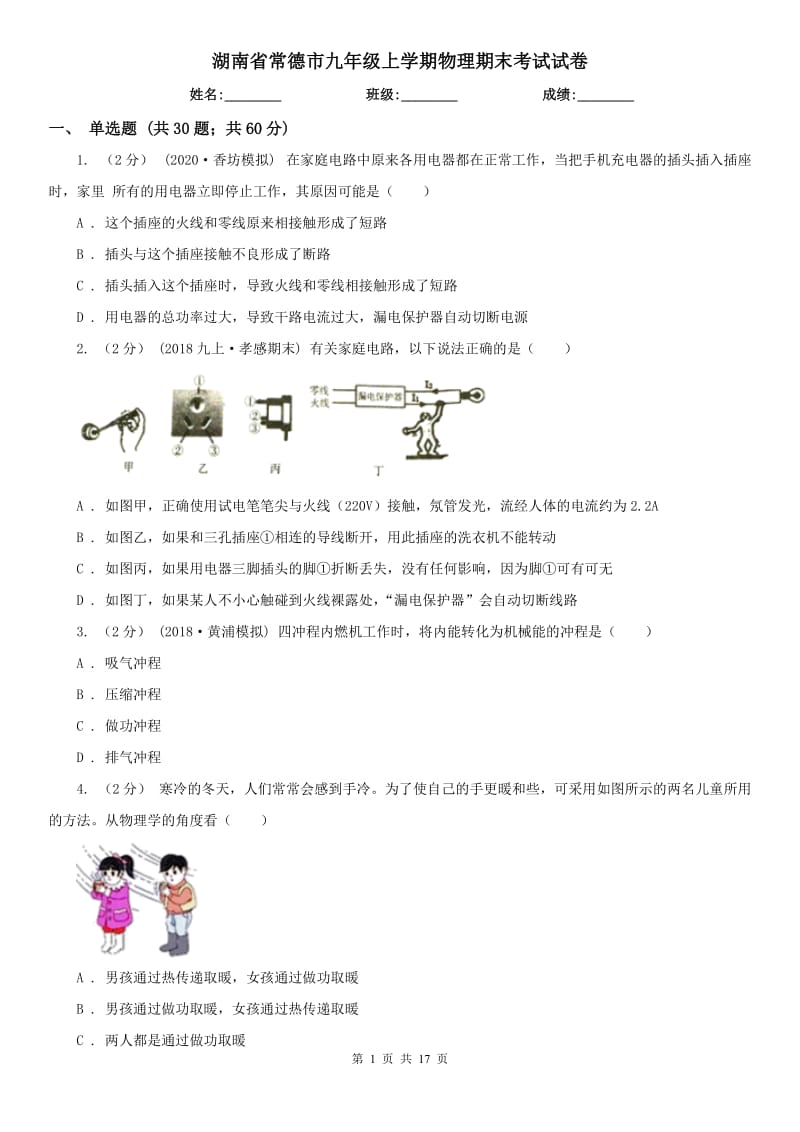

湖南省常德市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、 单选题 (共30题；共60分)1. （2分） (2020香坊模拟) 在家庭电路中原来各用电器都在正常工作，当把充电器的插头插入插座时，家里 所有的用电器立即停止工作，其原因可能是（ ） A . 这个插座的火线和零线原来相接触形成了短路B . 插头与这个插座接触不良形成了断路C . 插头插入这个插座时，导致火线和零线相接触形成了短路D . 用电器的总功率过大，导致干路电流过大，漏电保护器自动切断电源2. （2分） (2018九上孝感期末) 有关家庭电路，以下说法正确的是（ ） A . 如图甲，正确使用试电笔笔尖与火线（220V）接触，氖管发光，流经人体的电流约为2.2AB . 如图乙，如果和三孔插座①相连的导线断开，用此插座的洗衣机不能转动C . 如图丙，如果用电器三脚插头的脚①折断丢失，没有任何影响，因为脚①可有可无D . 如图丁，如果某人不小心触碰到火线裸露处，“漏电保护器”会自动切断线路3. （2分） (2018黄浦模拟) 四冲程内燃机工作时，将内能转化为机械能的冲程是（ ） A . 吸气冲程B . 压缩冲程C . 做功冲程D . 排气冲程4. （2分） 寒冷的冬天，人们常常会感到手冷。
为了使自己的手更暖和些，可采用如图所示的两名儿童所用的方法从物理学的角度看（ ）A . 男孩通过热传递取暖，女孩通过做功取暖B . 男孩通过做功取暖，女孩通过热传递取暖C . 两人都是通过做功取暖D . 两人都是通过热传递取暖5. （2分） (2016九上利津期中) 若两灯两端电压相等，则下列说法正确的是（ ） A . 一定是串联B . 一定是并联C . 可以是串联也可以是并联D . 以上说法都不对6. （2分） (2019绥化) 下面四幅电路图中，仪表使用正确的是（ ） A . B . C . D . 7. （2分） 太阳能路灯已开始进入我们的生活．白天，太阳能电池板给蓄电池充电；夜晚，蓄电池为路灯供电．则关于太阳能路灯的能量转化形式的说法中，正确的是（ ）A . 白天：太阳能→内能→电能B . 白天：太阳能→电能→化学能C . 晚上：化学能→电能→太阳能D . 晚上：化学能→电能→化学能8. （2分） (2019龙泉驿模拟) 关于家庭电路和安全用电，下列说法中正确的是（ ） A . 低于220V的电压都是安全电压B . 家庭电路中空气开关跳闸，一定是发生了短路C . 电冰箱的金属外壳应该用导线接地D . 家用电能表上的示数显示了家庭用电器消耗的总功率9. （2分） (2018九上埇桥期末) 一个直流电动机正常工作电压是3V，线圈内阻是0.1Ω，测得其正常工作时的电流为0.2A，该电动机正常工作1min消耗的电能是（ ） A . 36JB . 5400JC . D . 10. （2分） (2018河北模拟) 下列估测的数据中最符合实际的是（ ） A . 一个鸡蛋的质量约为500gB . 洗澡时感觉比较舒适的水温约为80℃C . 书桌高度约为80cmD . 普通家用电视机的额定功率约为1000 W11. （2分） (2017平江模拟) 如图所示的四个图的装置可以用来演示物理现象，则下列表述正确的是（ ） A . 图甲可用来演示电磁感应现象B . 图乙可用来演示磁场对电流的作用C . 图丙可用来演示电流的磁效应D . 图丁可用来演示电磁铁的磁性强弱与电流大小的关系12. （2分） 如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮．下列说法正确的是A . 白天流过R0的电流比夜晚小B . 给路灯供电的电源应接在b、c两端C . 白天R0两端的电压比夜晚大D . 白天，如果将电阻箱R的阻值调大，则路灯也可能变成亮13. （2分） (2018九上蓬溪月考) 如图所示是A、B两定值电阻的u～I图像，由图像中信息可知（ ） A . 若将A，B两电阻串联在某电源两端，则B两端的电压大B . 若将A，B两电阻串联在某电源两端，则B的实际功率大C . 若将A，B两电阻并联在某电源两端，则通过A的电流大D . 若将A，B两电阻并联在某电源两端，则A的实际功率小14. （2分） 有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体．如果丙物体带正电，则（ ）A . 甲物体带正电、乙物体带负电B . 甲、乙两物体均带正电C . 甲、乙两物体均带负电D . 甲物体带负电、乙物体带正电15. （2分） (2015九上永定期中) 如图所示是一种自动测定邮箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少．则（ ） A . 油量增加，R1的电阻值增大，油量表指针偏转变小B . 油量增加，R1的电阻值减小，油量表指针偏转变大C . 油量减少，R1的电阻值增大，油量表指针偏转变大D . 油量减少，R1的电阻值减小，油量表指针偏转变小16. （2分） (2017九上无锡期中) 如图甲，网上曾热销一种“55度杯”，称“能很快将开水变成适饮的温水，而后又能将凉水变成适饮的温水”.为破解此中秘密，无锡市某中学物理小组设计了如图乙模型.设此杯内胆中被封存着300g水，室温20℃；现向杯中倒入200g、100℃开水，摇一摇，杯内水温迅速降至t1 ， 饮用后迅速将200g室温矿泉水倒入该杯，摇一摇，矿泉水的温度可升至t2 ， 若忽略内胆及空间的热能消耗，则t1、t2分别大约为（ ）A . 50℃，50℃B . 52℃，39.2℃C . 40℃，60℃D . 55℃，55℃17. （2分） 下列关于电流表和电压表的使用方法，不正确的是（ ）A . 必须正确选择电流表的量程B . 测量电流时，必须将电流表与被测用电器串联C . 电流表的量程改变后，每小格表示的值仍保持不变D . 连接时必须使电流从“+”接线柱流进，从“-”接线柱流出18. （2分） (2017九上深圳期中) 如图所示的电路，电源电压不变，开关S闭合后，当S1由断开变为闭合时，则（ ）A . A1示数变大，A2示数不变B . A1示数变大，A2示数变大C . A1示数不变，A2示数不变D . A1示数不变，A2示数变小19. （2分） 如图所示电路，闭合开关Ｓ后，甲乙两表是电压表，示数之比是3：2，当开关Ｓ断开，甲乙两表是电流表，则两表的示数之比为（ ）A . 2：1B . 3：1C . 2：3D . 1：320. （2分） (2019内江) 如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2 ， 电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2 ． 则下列判断正确的是（ ） A . △P1+△P2＝△I2 ． （R1+R2）B . |△U1|＞|△U2|C . | |+| |＝R1+R2D . |△U1|＜|△U2|21. （2分） 在光滑的水平面上放着甲、乙两辆同样的小车，甲车上放着一个通电螺线管，乙车上放着一块相同质量的条形磁铁，让小车相距一定距离，然后同时放开小车，如图所示，则下列说法中正确的是（ ）A . 甲车不动，乙车向甲车方向运动B . 乙车不动，甲车向乙车有向运动C . 甲、乙两车同时反向运动D . 甲、乙两车同时相向运动22. （2分） 在图示的电路中，当开关S2由断开到闭合时，下列说法正确的是（ ）A . 电压表示数不变，电流表示数变大B . 电压表示数变大，电流表示数变小C . 电压表和电流表的示数比值不变D . 电压表和电流表的示数乘积变小23. （2分） (2017深圳) 小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（ ） A . 插头短路B . 灯丝断路C . 灯头内短路D . 灯头内断路24. （2分） (2016九上路南期中) 如图所示的电路，在探究串联电路的特点时，闭合开关，用电流表分别测出A，B，C三处的电流IA ， IB ， IC ， 用电压表分别测出AB，BC，AC两点间的电压UAB ， UBC ， UAC ， 下列说法正确的是（ ） A . IA＞IB＞ICB . IA＜IB＜ICC . UAC=UAB=UBCD . UAC=UAB+UBC25. （2分） (2016九上嘉定期末) 在图所示的电路中电源电压不变，将电流表A1、A2正确连入电路A、B或C处，闭合电键S，电路正常工作，各电表的示数均不为零.当移动滑动变阻器R2的滑片P时，电流表A1与电流表A2示数的差值不发生变化.则（ ）A . 电流表A1一定串联在C点B . 电流表A1可能串联在A点C . 电流表A2一定串联在B点D . 电流表A2一定不串联在A点26. （2分） (2017九上宝鸡月考) 如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向左移动时（ ）A . 电流表 示数变小，电压表V示数变小B . 电流表 示数变大，电压表V示数变大C . 电压表V示数与电流表 示数比值不变D . 电压表V示数与电流表 示数比值变小27. （2分） 如图所示电路，闭合开关S后，两灯均不发光．为检测电路故障，泽华做了以下操作：将一根导线两端分别接到a、b两点，发现灯L1亮，电流表有明显示数；将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零．则电路故障可能是A . 灯L1断路B . 灯L2短路C . 电流表断路D . 灯L2断路28. （2分） (2019九上龙岗期中) 某一部件外壳上三个电压表的示数分别为U1、U2、U3 ， 三个电流表的示数分别为I1、I2、I3 ， 它的内部结构如图所示，以下对各数据的分析正确的是（ ） A . U1＝U2＝U3B . I1＝I2+I3C . U1+U2＝U3D . 以上都不正确29. （2分） 小阳设计一个天然气泄漏检测电路，如图甲所示，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变．则下列说法正确的是（ ）A . 天然气浓度增大，电流表示数变小B . 天然气浓度增大，电压表示数变大C . 天然气浓度减小，电压表示数变大D . 天然气浓度减小，电流表示数变大30. （2分） (2018农安模拟) 甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。
某校“创新”小组的同学们设计了甲醛监测设备，原理如图甲所示电源电压为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数在50以下为轻度污染，50~100间为中度污染，100以上为重度污染，以下分析错误的是（ ）A . 电压表示数为1V时，属于重度污染B . 污染指数越小，电压表示数越小C . 污染指数越大，电路消耗的总功率越大D . 污染指数为50时，电压表示数为2.5V二、 作图题 (共2题；共10分)31. （5分） (2018九上乐陵期末) 请将如图中的各器材连成电路.要求：L1灯和L2灯并联；开关S1只控制灯L1 ， 开关S2控制灯L1和灯L232. （5分） (2019斗门模拟) 如图所示，请连成符合安全用电原则的照明电路． 三、 实验题 (共3题；共15分)33. （2分） (2016九荆州月考) 某同学学习了燃料的热值后，自己设计了一个实验来探究煤油和菜籽油的热值大小关系．他实验时组装了如图所示的两套规格完全相同的装置，并每隔1分钟记录了杯中水的温度（见下表）．加热的时间/min0123456甲杯水温/℃25272932343638乙杯水温/℃25262728293031（1） 在安装、调整实验器材时，科学合理的顺序是（在甲图中）：先调整固定1的位置，再调整固定2的位置（选填“A”或“B”）．（2） 为保证实验结论的可靠性，实验时应控制两套装置中相同的量有加热时间和水的1、2．（3） 通过表中记录本的数据，你认为煤油和菜籽油两种燃料中，热值较大的是1．（4） 该同学实验前用天平测出了烧杯中水的质量及两油灯中燃料的质量，并根据记录的数据，利用公式Q吸=cm（t﹣t0）计算出了水吸收的热量，他认为通过这些数据能准确地计算出煤油和菜籽油的热值．你认为他的计算结果可靠吗？1，为什么？2．34. （5分） (2017梧州) 如图所示，在“探究通过导体的电流与导体两端的电压的关系”实验中，某小组选用两节新干电池为电源，规格为“20Ω 1A”的滑动变阻器等器材进行实验： （1） 请根据图甲的实物图将图乙的电路图补充完整； （2） 连接电路时开关应该________．闭合开关，发现电压表无示数，电流表有示数但没超出量程，则产生故障的原因可能是导体电阻________（选填“断路”或“短路”）； （3） 排除故障后，闭合开关，移动滑动变阻器的滑片，若电流表的示数如图丙所示，其读数为________A； （4） 改变滑动变阻器滑片的位置，测得多组对应的电压、电流值，如下表所示，由测得数据可知，当电阻一定时，导体中的电流与电压成正比，导体电阻为________Ω（结果保留一位小数）： 实验次数123456电压U/V0.61.01.52.02.42.8电流I/A0.120.200.320.380.480.56（5） 进行实验时，该小组发现：调节滑动变阻器无法使电压表示数为0.5V，为了解决这个问题，可采取的方法是________（写出一种即可） 35. （8分） (2018九上九江月考) 在“测量小灯泡的电功率”实验中，所测灯泡的额定电压为2.5V。
（1） 图甲是小弘同学没有连接完的实物电路，请用笔画线代替导线帮她将电路连接完整； （2） 检查电路无误后，小弘移动滑动变阻器至某一位置，读出电压表示数为2.2V，要测出小灯泡的额定功率，她应将变阻器的滑片P向________端移动（选填“A”或“B”），当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率为________W （3） 由于电压表损坏，小弘同学再利用一个阻值已知的电阻R0，设计了另一种实验方案测小灯泡的额定功率，电路如图丙所示，其中电源电压一定但未知，具体操作如下： ①断开开关S2、闭合开关S1，移动滑片P至某一位置，读出电流表示数I1；②保持滑片P位置不动，再断开开关S1、闭合开关S2，读出电流表示数I2；③先算出灯泡的电阻RL，再根据P额＝ ，计算灯泡的额定功率小聪认为按此方案测量，实验结果与真实值相差较大，原因是：________，仔细分析后，小聪将上述步骤①改为：________就能较准确测出灯泡的额定功率了四、 计算题 (共2题；共30分)36. （15分） 如图甲所示的电路，电源电压不变，R0为定值电阻，灯泡L标有“6V3W”字样，电流表量程为 ，当只闭合开关S、S1 ， 滑动变阻器滑片P位于R1的中点时，灯泡L的实际功率为0.5W；当只闭合开关S、S2 ， 滑动变阻器的 阻值接入电路，电流表的示数为0.15A。
定值电阻R0和标有“6V3W”灯泡L的信息图像如图乙所示求∶ （1） 灯泡正常发光10min，电流通过灯泡产生的热量； （2） 电源电压； （3） 为保证电路安全，电路消耗的最大电功率及滑动变阻器连入电路的阻值（要求：L、R0、R1最多只有两个连在电路中） 37. （15分） (2019九上武昌期中) “道路千万条，安全第一条；行车不规范，亲人两行泪酒后不开车是每个司机必须遵守的交通法规甲图是酒精测试仪工作电路原理图，电源电压U＝6V；R1为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示气体中酒精含量大于0且小于 80mg/100mL为酒驾，达到或者超过80mg/100mL为醉驾使用前通过调零旋钮（即滑动变阻器R2的滑片）对测试仪进行调零，此时电压表示数为U1＝5V，调零后R2的滑片位置保持不变 （1） 当电压表示数为U1＝5V时，求通过R1的电流多大？ （2） 当电压表示数为U1＝5V时，求R2接入电路中的阻值多少？ （3） 某次检测中，电流表示数I1′＝0.2A，请通过计算，判断此驾驶员属于酒驾还是醉驾？ 五、 填空题 (共1题；共1分)38. （1分） 电动机工作原理是________．发电机工作时，把转子转动的 ________能转化为电能。
第 17 页 共 17 页参考答案一、 单选题 (共30题；共60分)1-1、2-1、3-1、4-1、5-1、6-1、7-1、8-1、9-1、10、答案：略11-1、12-1、13-1、14-1、15-1、16-1、17-1、18-1、19-1、20-1、21、答案：略22-1、23-1、24-1、25-1、26-1、27-1、28-1、29-1、30-1、二、 作图题 (共2题；共10分)31-1、32-1、三、 实验题 (共3题；共15分)33-1、33-2、33-3、33-4、34-1、34-2、34-3、34-4、34-5、35-1、35-2、35-3、四、 计算题 (共2题；共30分)36-1、36-2、36-3、37-1、37-2、37-3、五、 填空题 (共1题；共1分)38-1、。
