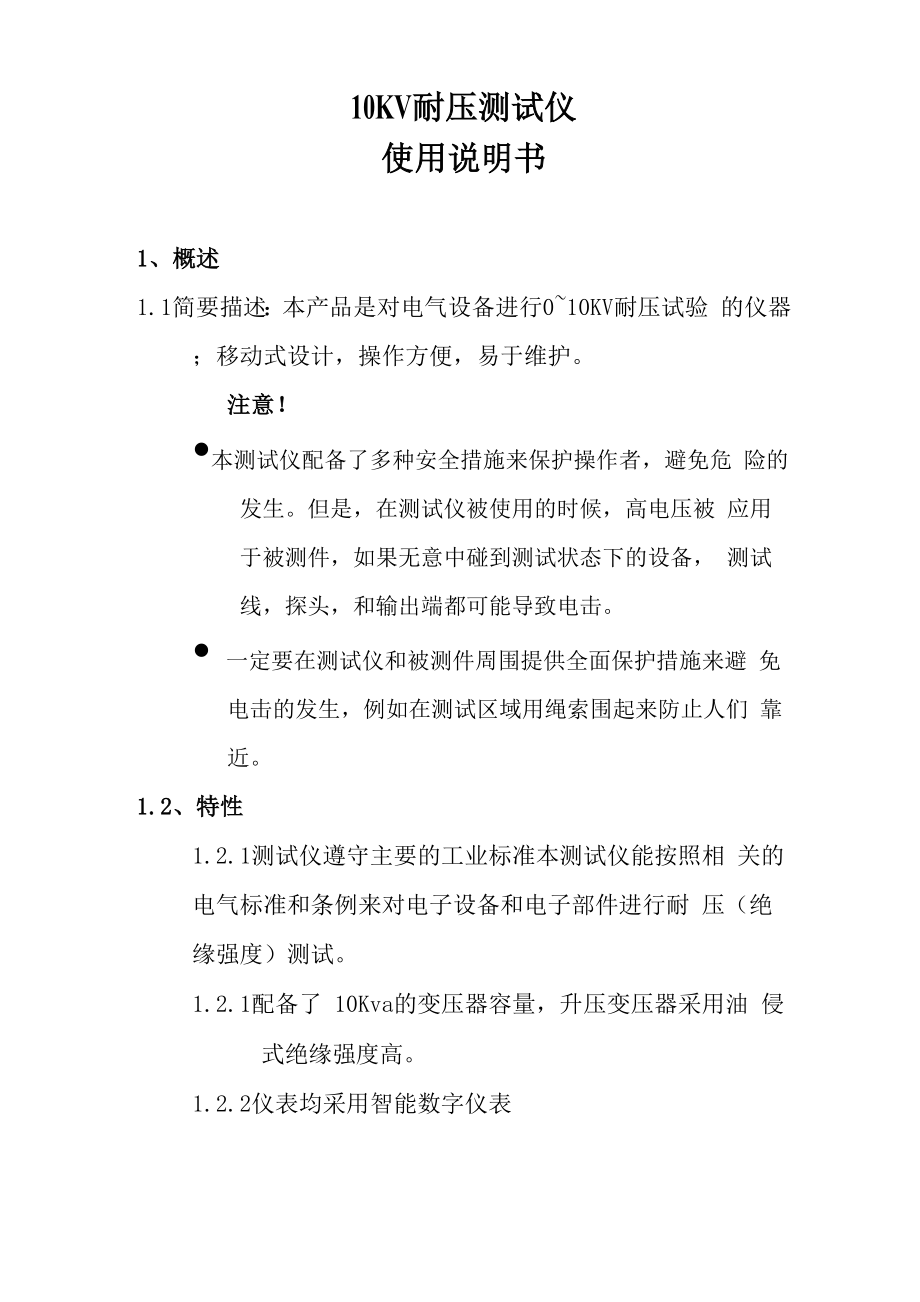

10KV耐压测试仪使用说明书1、概述1.1简要描述：本产品是对电气设备进行0~10KV耐压试验 的仪器；移动式设计，操作方便，易于维护注意！•本测试仪配备了多种安全措施来保护操作者，避免危 险的发生但是，在测试仪被使用的时候，高电压被 应用于被测件，如果无意中碰到测试状态下的设备， 测试线，探头，和输出端都可能导致电击• 一定要在测试仪和被测件周围提供全面保护措施来避 免电击的发生，例如在测试区域用绳索围起来防止人们 靠近1.2、特性1.2.1测试仪遵守主要的工业标准本测试仪能按照相 关的电气标准和条例来对电子设备和电子部件进行耐 压（绝缘强度）测试1.2.1配备了 10Kva的变压器容量，升压变压器采用油 侵式绝缘强度高1.2.2仪表均采用智能数字仪表智能定时器表：用来设定耐压测试延时时间，时 间范围为1~1800秒（30分钟）；智能电流表：显示量程为1~1000mA,测试开始过 程实时显示漏电流过程值，测试结束自动采集漏 电流最大值并显示，显示时间延时同样可以设 置，一般设置在10秒左右，方便测试员记录数 据 即可智能电压表：显示量程为1~10KV,具有上限报 警设置功能，设定电压报警值，达到该报警值 将自动启动计时器计时。
1.2.3警铃提醒功能，发生过流报警时警铃声音提示， 按复位键，复位报警；提醒周围工作人员正在进 行高压试验1.2.4试验完成调压自动回“0”位，保证调压器从0V 开始调压2、安装和准备2.1.1 安装场所的注意点本节描述了在安装测试仪时 候的注意点，确保遵守它们2.1.2 不要在易燃的空气中使用仪器为了防止爆炸或着火的可能性，在酒精，稀释剂 或其它可燃性材料的附近，或在充满蒸汽的空气 中不要使用仪器2.1.3 避免仪器处在高温或阳光中不要把仪器放在靠近发热器或放在有强烈温度改 变的环境中操作温度范围：0C ——+40C存 储温度范围：-20°C ——+70C2.1.4 避免处在潮湿的环境中不要把仪器放在一个高潮湿的环境中，如靠近锅 炉，增湿器或水源中操作湿度范围：不大于80% RH（没有液化）；存储湿度范围：不大于90%RH （没 有液化）；2.1.5 不要把仪器放在腐蚀的空气中不要把仪器安装在腐蚀的空气中，或处在包含硫 酸的薄雾中等等这些可能导致仪器的各种设备 腐蚀或接头的接触不良，从而导致故障或失败， 或更坏的情况，着火等2.1.6 不要把仪器放在满是灰尘的地方灰尘的堆积可能导致电击或着火。
2.1.7 在附近有非常高精度测量设备或接收器的地方使 用仪器不要在诸如通讯接收器一样的高精度测试设备的 附近操作仪器，因为仪器产生的噪声会干扰这样 的设备输出5kV以上的测试电压，仪器在它的 两个测试线夹子之间产生光晕放电，他们能产生一个大的宽带射频发射为了减少这种效果，要 把鳄鱼夹和线分开，或把鳄鱼夹和线与导电表面， 特别是尖锐的金属边缘分开搬动仪器时候的注意点当搬动仪器到安装位置的时候或运输仪器的时候，注意以下各点2.1.7 .1关掉电源开关在仪器打开的时候搬动仪器可能造成电击或损坏2.1.7.2拔掉所有的导线电源线、测试线、控制线等连着的 时候移动测试仪器可能造成导线损坏、仪器伤害、 跌落等2.1.7.3在运输仪器的时候，确保使用原始包装材料，避免 仪器可能由于运输过程中震动或由于仪器跌落而 造成损坏3、操作使用注意！操作时必须戴好橡胶绝缘手套、坐椅和脚下垫好绝缘 垫！只有在测试灯熄灭，无高压输出状态时，才能进 行被试品连接或拆卸操作！3.1.1使用前注意事项3.1.2 使用者必须了解本仪器的使用说明书3.1.3 仪器必须接地要良好3.1.4 接被测件时，必须保证仪器处于复位状态且输出测 试电压调节到“0”的位置。
3.1.5 避免阳光正面直射，不要在高温多尘的环境中使用 和存放3.2面板功能介绍V IN输入电压显示（V）Testing voltage高压测试电压显示（V）Leakage current高压侧漏电流显示（mA）Timer 定时器时间（秒）Testing on合主回路电源按钮及工作指示灯Testing off断开主回路电源结束测试V up 升压操作V down 降压操作Ringer警铃提醒按钮E Stop紧急停止按钮3.3、 操作步骤打开电源开关，仪器处于复位状态，合上电源开关QF1、 QF2、 QF3测试开始3.3.1按照仪表操作说明设置耐压测试时间3.3.2 按照仪表操作说明设置耐压上限值3.3.3 根据相对应标准选择对应的泄漏电流量程3.3.4 将被测件的一端与仪器前板的“接地”端接线相连 接，被测件另一端与仪器高压输出的高压测试线相 连接3.3.5 按下启动按钮，缓慢调节输出电压旋钮，使输出电 压至所需值3.3.6 在测试过程中，如果电压未升至所需值泄漏电流值超越预置设定值，本仪器将超漏报警并发出报警 信号，则被测件被判为不合格按下复位按钮， 解除报警信号，方可进行下次测试3.3.7 如果电压可以至所需值，仪器将自动启动定时测 试，在定时器测试时间内，如果泄漏电流超过所 设定值时，本仪器将超漏报警并发出报警信号， 被测件被视为不合格，此时蜂鸣器发出长鸣声， 测试绿灯熄灭，输出电压被切断开，按下复位钮， 解除报警信号，方可进行下次测试；反之如果测 试在定时器时间内未超过漏电流设定值，系统将 自动断开电源，测试件视为合格。
3.3.8 测试开始前必须将调压器调制“0”位才能闭合主 回路工作电源3.3.9 在耐压测试工作过程有紧急情况可按紧急停止按钮4、 日常维护4. 1. 1在仪器的面板变脏之后，用一块有中性肥皂水的 软湿布擦掉它们 警告！口 清洗仪器时，确保关掉电源开关和拔掉电源插头不要用挥发性的溶剂（如稀释液和汽油）它们可能 使仪器表面褪色，擦除印刷字体，或影响显示4. 1. 2检查测试线和电源线警告！口 假如测试线损坏（其外壳损坏或它的线开路），使用时可能会造成电击千万不要使用损坏的测试线4. 1. 3 检查电源线检查电源线是外壳是否损坏，插头 是否破裂警告！检查高压测试线每次使用之前，都要检查高低压测试线：视觉上检查测试线，确保它们没有坏的外壳4. 1. 3 检查调压器调压电机限位开关是否完好周聚天下管理。
