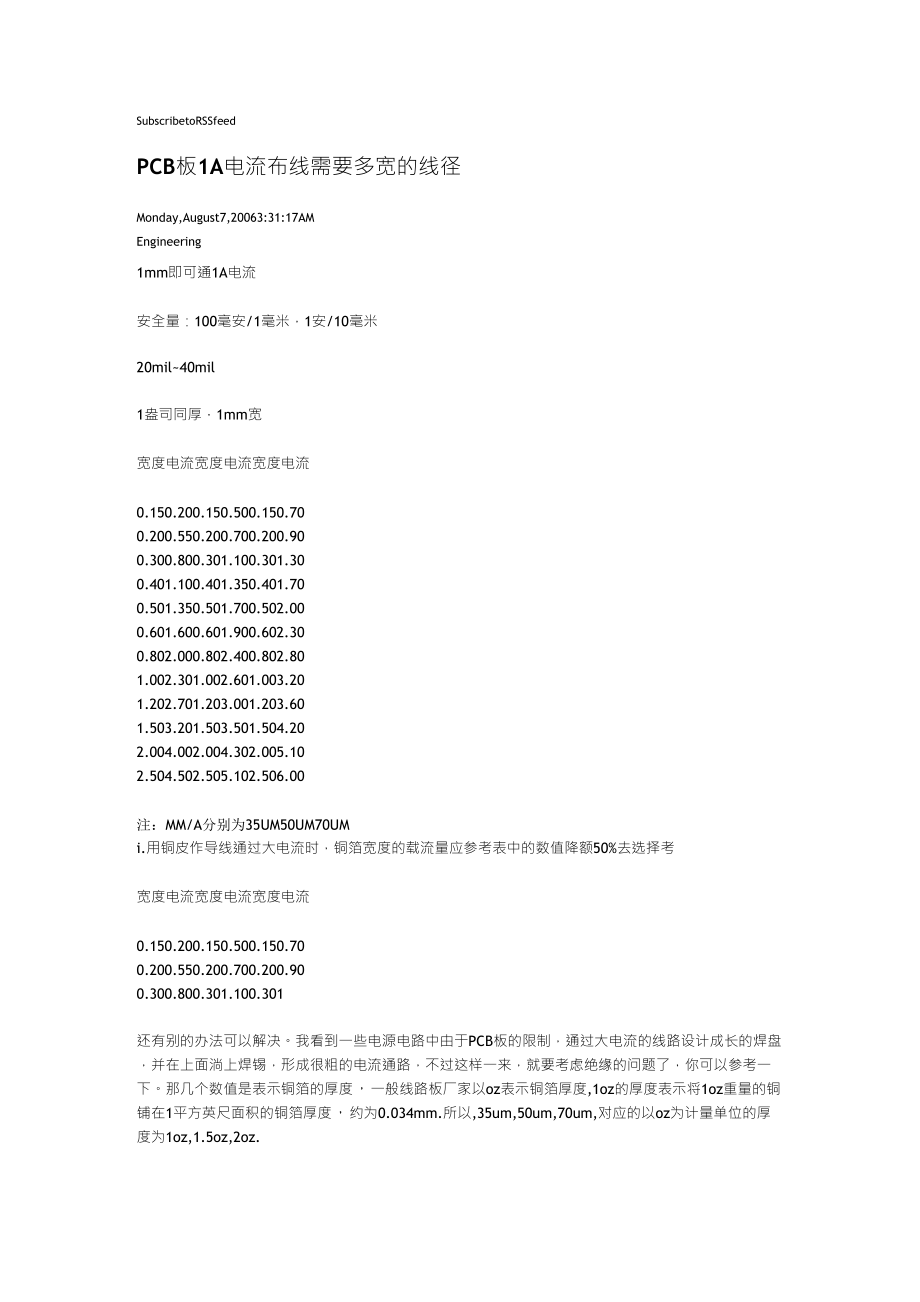

SubscribetoRSSfeedPCB板1A电流布线需要多宽的线径Monday,August7,20063:31:17AMEngineering1mm即可通1A电流安全量：100毫安/1毫米，1安/10毫米20mil~40mil1盎司同厚，1mm宽宽度电流宽度电流宽度电流0.150.200.150.500.150.700.200.550.200.700.200.900.300.800.301.100.301.300.401.100.401.350.401.700.501.350.501.700.502.000.601.600.601.900.602.300.802.000.802.400.802.801.002.301.002.601.003.201.202.701.203.001.203.601.503.201.503.501.504.202.004.002.004.302.005.102.504.502.505.102.506.00注：MM/A分别为35UM50UM70UMi.用铜皮作导线通过大电流时，铜箔宽度的载流量应参考表中的数值降额50%去选择考宽度电流宽度电流宽度电流0.150.200.150.500.150.700.200.550.200.700.200.900.300.800.301.100.301还有别的办法可以解决。
我看到一些电源电路中由于PCB板的限制，通过大电流的线路设计成长的焊盘，并在上面淌上焊锡，形成很粗的电流通路，不过这样一来，就要考虑绝缘的问题了，你可以参考一下那几个数值是表示铜箔的厚度，一般线路板厂家以oz表示铜箔厚度,1oz的厚度表示将1oz重量的铜铺在1平方英尺面积的铜箔厚度，约为0.034mm.所以,35um,50um,70um,对应的以oz为计量单位的厚度为1oz,1.5oz,2oz.标准PCB板的铜箔厚度为35〜40uM，因此1A电流至少要25/20mm〜28/20mm宽，为保险起见，可以成一个系数，约为1.5~2即可用0.8--1mm线宽加助流焊条0.5mm过1a的电流是没有问题的.小弟我过5a电流才用了2mm/1mm的线宽加助流焊条.一直用得很好.电源线一般用60mil,大概1.5mm吧•仅供参考除去在铜箔镀锡可增加通过电流外，可考虑PCB多网路增加电流，如正反双面均部同样线路，也可用加短连线的办法增加电流一般来说,工程设计中铜导体允许通过的电流为1平方毫米最大20安培.基于此,线路板中以铜箔厚度计算,1oz基铜的外层铜箔（外层基铜处理后实际厚度约为1.5oz）允许的电流能力为1毫米线宽（40mil）为1安培左右.如果你用0.35UM的厚度做板的话，你走线时至少要走1.2MM•还要考虑你的走线的长度•我曾经用0.63MM宽度,长度走了100MM,电流是700MA,电压是4.0V,结果有0.6V的压降，这是不稳定的电路.后来我用1.2MM的走线，就不会出现这种问题，所以，你要尽量根据实际情况来走线，•线的长度，宽度，厚度以及铜的介电常数,要通过的电流,产生的压降（允许值）,都是要完全考虑进去的,通过这些参数,你就可以计算出你要走的线宽!!!通常，10mil的铜箔宽度最大通流量为1A，250mil的为8.3A。
注意这和PCB材料、环境温度以及铜箔内/外层有直接关系具体是多少我也不大清楚！但是我做过一个扳子，最大电流值18A，我用的是20mm宽的1A电流不算太大40mil可以的。
