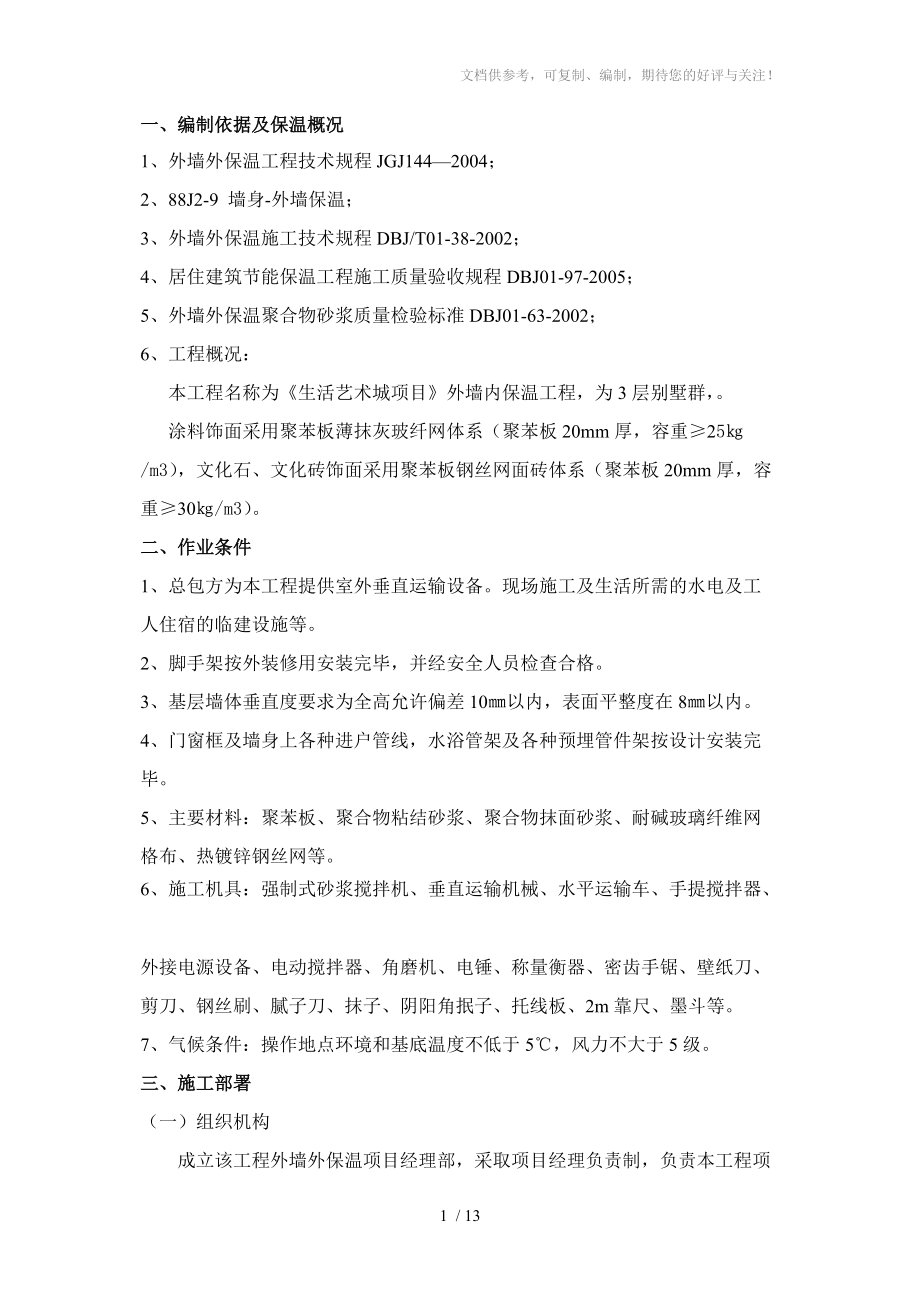

文档供参考，可复制、编制，期待您的好评与关注！ 一、编制依据及保温概况1、外墙外保温工程技术规程JGJ144—2004；2、88J2-9 墙身-外墙保温；3、外墙外保温施工技术规程DBJ/T01-38-2002；4、居住建筑节能保温工程施工质量验收规程DBJ01-97-2005；5、外墙外保温聚合物砂浆质量检验标准DBJ01-63-2002；6、工程概况： 本工程名称为《生活艺术城项目》外墙内保温工程，为3层别墅群，涂料饰面采用聚苯板薄抹灰玻纤网体系（聚苯板20mm厚，容重≥25㎏/m3），文化石、文化砖饰面采用聚苯板钢丝网面砖体系（聚苯板20mm厚，容重≥30㎏/m3）二、作业条件1、总包方为本工程提供室外垂直运输设备现场施工及生活所需的水电及工人住宿的临建设施等2、脚手架按外装修用安装完毕，并经安全人员检查合格3、基层墙体垂直度要求为全高允许偏差10㎜以内，表面平整度在8㎜以内4、门窗框及墙身上各种进户管线，水浴管架及各种预埋管件架按设计安装完毕5、主要材料：聚苯板、聚合物粘结砂浆、聚合物抹面砂浆、耐碱玻璃纤维网格布、热镀锌钢丝网等6、施工机具：强制式砂浆搅拌机、垂直运输机械、水平运输车、手提搅拌器、外接电源设备、电动搅拌器、角磨机、电锤、称量衡器、密齿手锯、壁纸刀、剪刀、钢丝刷、腻子刀、抹子、阴阳角抿子、托线板、2m靠尺、墨斗等。
7、气候条件：操作地点环境和基底温度不低于5℃，风力不大于5级三、施工部署（一）组织机构成立该工程外墙外保温项目经理部，采取项目经理负责制，负责本工程项目施工质量、进度协调工作同时配备技术负责人、质量负责人、安全负责人组织框图如下：项目经理安全负责人质量负责人技术负责人（二）劳动力、工程进度计划根据总包方工程施工进度计划及现场施工条件，我方安排工程施工进度和劳动力用工计划三）物资供应工程所需材料均由我公司物资部按计划供应，用于工程主体的所有材料保证质量，检测报告、合格证齐全，验收合格方可进入施工现场聚苯板（涂料饰面）技术要求：表观密度（Kg/m3）导热系数（W/m.K）抗拉强度（Mpa）氧指数 （%）尺寸稳定性（%）压缩强度（MPa）≥25≤0.041≥0.1≥30≤0.2≥0.1聚合物粘结砂浆性能指标项目单位指标拉伸粘结强度（与水泥砂浆试块）常温常态14dMPa≥0.70耐水（浸水48h 放置24h）≥0.50耐冻融（冻融循环25次）≥0.50拉伸粘结强度（与18㎏/m3聚苯板）常温常态14dMPa≥0.10且聚苯板破坏耐水（浸水48h 放置24h）≥0.10且聚苯板破坏耐冻融（冻融循环25次）≥0.10且聚苯板破坏可操作时间h≥2抗压强度/抗折强度－≤3.0其他材料符合建筑和防火规程。
抗裂砂浆的性能指标项目单位指 标可操作时间h≥2拉伸粘结强度（常温28d）Mpa＞0.8浸水粘结强度（常温28d，浸水7d）Mpa＞0.6抗弯曲性--5%弯曲变形无裂纹渗透压力比%≥200压折比（抗压强度/抗折强度）--≤3耐碱玻纤网格布性能指标项目单位指标网孔中心距普通型mm4×4加强型mm6×6单位面积重量普通型g/m2≥160加强型g/m2≥300断裂强力（经、纬向）普通型N/50mm≥1250加强型N/50mm≥2000耐碱强力保留率（经、纬向）％≥90涂塑量g/m2≥20面砖粘结砂浆的性能指标项 目单 位指 标胶液在容器中的状态－搅拌后均匀、无结块粘结砂浆稠度mm70—110拉伸粘结强度达到0.17Mpa时间间隔晾置时间min不小于10调整时间min大于5拉伸粘结强度Mpa≥0.70压折比－≤3.0压缩剪切强度厚强度%≥0.80耐温7天（d）%强度比不小于70耐水7天（d）%强度比不小于70耐冰融25次%强度比不小于70线性收缩率%≤0.3柔性腻子性能指标项 目单 位指 标ⅠⅡ稠度cm11—13施工性－刮涂无困难干燥时间（表干）h＜5耐水性h－48h无异常耐碱性h－24 h无异常粘结强度标准状态Mpa＞0.3＞0.6浸水后Mpa－＞0.4低温贮存稳定性－－5℃冷冻4h无变化，刮涂无困难打磨性%20－80柔韧性－直径50mm，卷曲无裂痕热镀锌方孔钢丝网项 目单 位指 标工艺－热镀锌丝径mm0.9网孔大小mm20×20焊点抗拉力N＞65镀锌层重量g/ m2122四、聚苯板薄抹灰玻纤网外保温做法 贴聚苯板从下往上粘贴施工。
具体工艺流程：基层处理——抄平放线——配聚合物粘结砂浆——粘贴聚苯板——配制聚合物抹面砂浆——抹罩面砂浆压入耐碱玻纤网格布——保温验收1、基层处理（外墙外侧纤维增强硅酸钙板板缝处理）：（1）配制抗裂砂浆：将抹灰砂浆胶粉与水按4：1重量比配制，用电动搅拌器搅拌均匀，一次配制用量以二小时内用完为宜；配好的料注意防晒避风，超过可操作时间不准再度加水使用集中搅拌，专人定岗2）抹抗裂砂浆处理板缝：将配制好的抗裂砂浆拌匀，在板缝处抹抗裂砂浆，厚约2mm，宽约100mm3）压贴网格布：抹好抗裂砂浆后随即将网格布绷紧后贴于抗裂砂浆上，用抹子由中间向四周把网格布压入砂浆的表层，要平整压实，严禁网格布皱褶网格布压贴宽约100mm，搭接长度为80mm2、弹线挂基准线：根据建筑立面的设计和外墙外保温的技术要求，在墙面弹出外门窗水平、垂直控制线，在建筑外墙大角挂垂直基准钢线，每个楼层适当位置挂水平线，以控制墙面的垂直度和平整度3、配制粘结用聚合物砂浆：将抹灰砂浆胶粉与水按4：1重量比配制，用电动搅拌器搅拌均匀，一次配制用量以二小时内用完为宜；配好的料注意防晒避风，超过可操作时间不准再度加水使用集中搅拌，专人定岗。
4、粘贴聚苯板（以下简称保温板）（1） 使用厚度为35mm的聚苯板，用抹子在每块保温板（标准板尺寸为600mm×1200mm）上四周涂抹粘结砂浆，在保温板中部留出宽50mm、上下贯通的排气孔，必须保证板与基层墙面的粘结面积达到95%以上2） 涂好后立即将保温板贴在墙面上，动作要迅速，以防止粘结剂结皮而失去粘结作用3） 保温板贴在墙上时，应用2米靠尺进行压平操作，保证其平整度和粘结牢固板与板之间要挤紧，不得有较大的缝隙若因保温板面不方正或裁切不直形成大于2mm的缝隙，应用保温板条塞入并打磨平4） 保温板应水平粘贴，保证连续结合，而且上下两排保温板应竖向错缝搭接，搭接长度不小于10厘米5） 在墙拐角处，应先排好尺寸，裁切保温板，使其粘结时垂直交错连接，保证拐角处顺直且垂直6） 在粘贴窗框四周的阳角和外墙阳角时，应先弹出基准线，作为控制阳角上下竖直的依据7） 保温板连接处不能粘有粘结剂5、配制抹面砂浆：配制及搅拌方法与粘结砂浆相同6、抹底层聚合物抹面砂浆、铺压耐碱玻纤网格布（1）在聚苯板面抹底层抹面砂浆，厚度5~6mm2）贴压网格布：玻纤网使用规格：加强型，300 g/m2将网格布绷紧后贴于底层抹面砂浆上，用抹子由中间向四周把网格布压入砂浆的表层，要平整压实，严禁网格布皱褶。
网格布不得压入过深，表面必须暴露在底层砂浆之外单张网格布长度不宜大于6m铺贴遇有搭接时，必须满足横向100mm、纵向80mm的搭接长度要求3）抹面层砂浆：在底层抹面砂浆凝结前再抹一道抹面砂浆罩面，厚度2~3mm，仅以覆盖网格布、微见网格布轮廓为宜面层砂浆切忌不停揉搓，以免形成空鼓砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接，如伸缩缝、阴阳角、挑台等部位在连续墙面上如需停顿，面层砂浆不应完全覆盖已铺好的网格布，需与网格布、底层砂浆呈台阶形坡茬，留茬间距不小于150mm，以免网格布搭接处平整度超出偏差抗裂砂浆总厚度为8mm7、首层加强层做法：玻纤网使用规格：普通型，160 g/m2在标准外保温做法基础上加铺一层网格布，并再抹一道抹面砂浆罩面，以提高粘结强度及抗冲击强度抗裂砂浆总厚度控制在8mm8、保温层验收七、质量验收1、主控项目[1]、所用材料和半成品、成品进场后，应做质量检查和验收，其品种、规格、性能必须符合设计和有关标准的要求[2]、聚苯板与墙面必须粘结牢固，无松动和虚粘现象，粘结面积不小于95%加强部位的粘结面积应符合设计要求[3]、需安装锚固件的墙面，锚固件数量、锚固位置和锚固深度应符合设计要求。
[4]、聚苯板的厚度必须符合设计要求，其负偏差不得大于3mm[5]、抹面抗裂砂浆与聚苯板必须粘结牢固，无脱层、空鼓面层无爆灰和裂缝等缺陷2、一般项目[1]、聚苯板安装应上下错缝，板间应挤紧拼严，拼缝平整，碰头缝不得抹粘结剂[2]、聚苯板安装允许偏差和检验方法项次项目允许偏差（mm）检查方法1表面平整3用2m靠尺楔形塞尺检查2立面垂直3用2m垂直检查尺检查3阴阳角垂直3用2m托线板检查4阳角方正3用200mm方尺检查5接茬高差1.5用直尺和楔形塞尺检查[3]、玻纤网格布应铺压严实，不得有空鼓、褶皱、翘曲、外露等现象搭接长度必须符合规定要求，加强部位的玻纤网格布做法应符合设计要求3、外保温墙面层的允许偏差和检验方法项次项目允许偏差（mm）检查方法1表面平整2用2m靠尺楔形塞尺检查2立面垂直2用2m垂直检查尺检查3阴阳角方正2用直角检测尺检查八、成品保护注意事项1、施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业2、在粘贴完毕的聚苯板上安装塑料胀管，要用冲击钻钻孔，不得对保温墙面进行任何剔凿对抹完艺高聚合物水泥砂浆的保温墙体，不得随意开凿孔洞，如确实需要，在艺高聚合物水泥砂浆达到设计强度后方可进行，安装物件后其周围应恢复原状。
3、防止明水浸湿保温墙面4、在保温墙附近不得进行电焊、电气操作，不得用重物撞击墙面5、聚苯板存放时应有防火、防潮和防水措施，转运时应注意保护，以免碰坏九、安全、消防、文明施工及环卫措施1、板材运输、装卸应轻抬轻放，堆放场地应坚实、平整、干燥，注意防火2、各种材料分类存放并挂牌标明材料名称，切勿用错，粉料存于干燥处，严禁受潮3、粘贴保温板和玻纤布时，板面上及掉在地上的粘结剂要及时清理干净4、所有进厂人员要戴好安全帽、高空作业系好安全带，不许从高空往下扔东西，严格遵守有关的安全操作规程，实现安全生产和文明施工5、运输艺高聚合物水泥砂浆、聚苯板材料前向材料分供方进行扬尘控制交底，要求对运输车辆进行检查，杜绝由于车辆原因引起的遗洒，严禁超载运输，对车厢进行蒙盖对于意外原因所产生的遗撒及时进行处理6、运输艺高抗裂砂浆的车辆在出入口设置车辆清洗处，并设置沉淀池阴雨天设置专人对出场车辆进行检查，对携带污染物的车轮进行冲洗，并及时清理路面污染物7、修平工作完毕后，将粘在墙面的灰浆及落地灰及时清理干净8、配制艺高粘结剂及艺高抗裂砂浆的电动搅拌器在封闭的区域内使用，并使临界噪声达标9、做到先封闭周圈，然后在内部进行修平工程施工，将施工噪声控制在施工场界内，避免噪音扰民。
10、现场设置废弃物临时置放点，并在临时存放场地配备有标识的废弃物容器，设专人负责对废弃的砂浆、保温板的边角料等进行收集、处理附图：聚苯板面砖饰面基本做法示意图 聚苯板涂料饰面基本做法示意图装饰线条基本做法示意图 门窗洞口示意图 窗口做法示意图 13 / 13。
