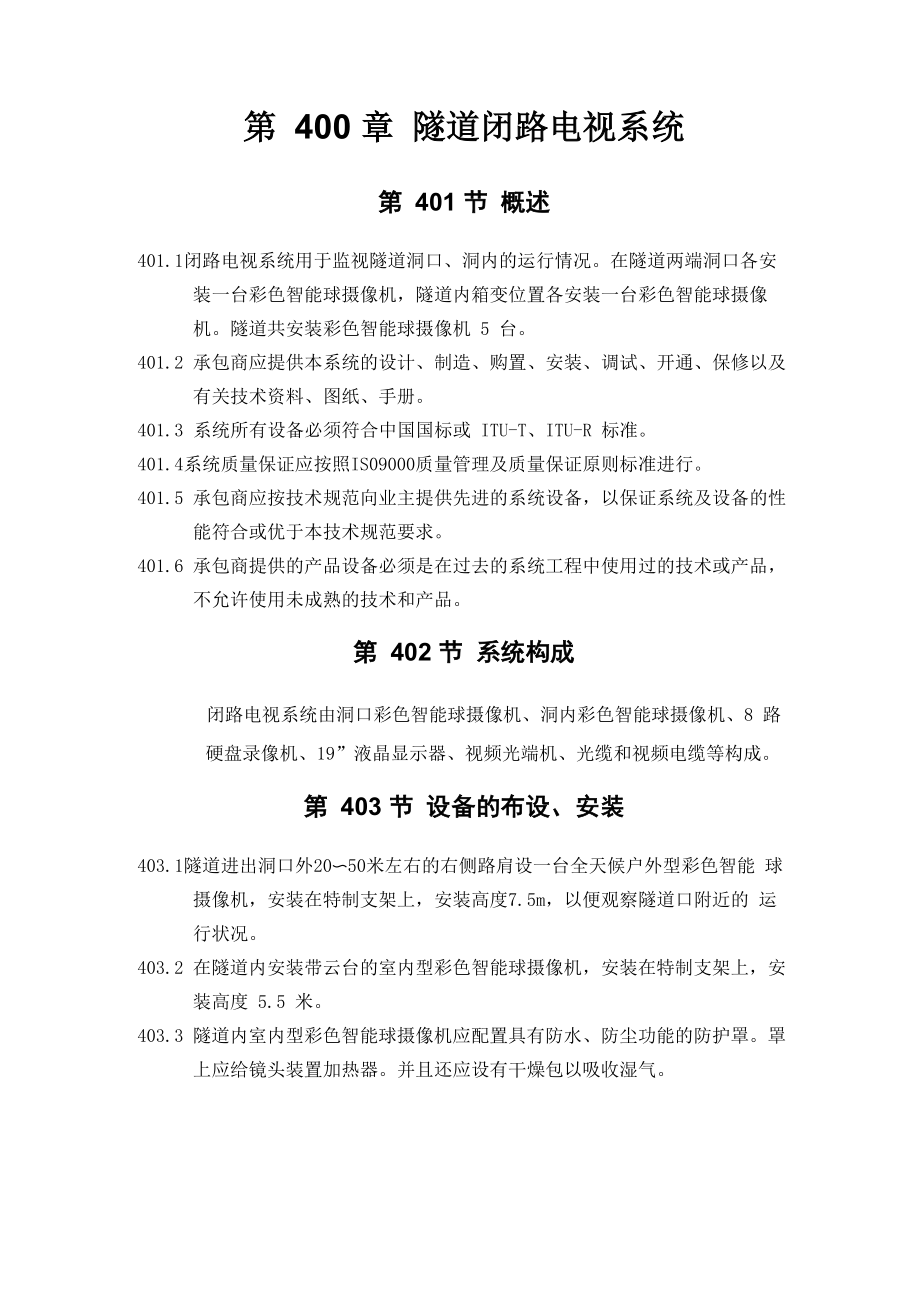

第 400 章 隧道闭路电视系统第 401 节 概述401.1闭路电视系统用于监视隧道洞口、洞内的运行情况在隧道两端洞口各安 装一台彩色智能球摄像机，隧道内箱变位置各安装一台彩色智能球摄像 机隧道共安装彩色智能球摄像机 5 台401.2 承包商应提供本系统的设计、制造、购置、安装、调试、开通、保修以及 有关技术资料、图纸、手册401.3 系统所有设备必须符合中国国标或 ITU-T、ITU-R 标准401.4系统质量保证应按照IS09000质量管理及质量保证原则标准进行401.5 承包商应按技术规范向业主提供先进的系统设备，以保证系统及设备的性 能符合或优于本技术规范要求401.6 承包商提供的产品设备必须是在过去的系统工程中使用过的技术或产品， 不允许使用未成熟的技术和产品第 402 节 系统构成闭路电视系统由洞口彩色智能球摄像机、洞内彩色智能球摄像机、8 路 硬盘录像机、19”液晶显示器、视频光端机、光缆和视频电缆等构成第 403 节 设备的布设、安装403.1隧道进出洞口外20〜50米左右的右侧路肩设一台全天候户外型彩色智能 球摄像机，安装在特制支架上，安装高度7.5m，以便观察隧道口附近的 运行状况。
403.2 在隧道内安装带云台的室内型彩色智能球摄像机，安装在特制支架上，安 装高度 5.5 米403.3 隧道内室内型彩色智能球摄像机应配置具有防水、防尘功能的防护罩罩 上应给镜头装置加热器并且还应设有干燥包以吸收湿气403.4 中心控制室设控制台、硬盘录像机和显示器等操作及显示设备监视器为 19 英寸监视器403.5 摄像机和视频光端机发射机等现场设备由设于箱式变电站内的 UPS 电源 采用专线供电第 404 节 系统主要功能CCTV 系统由操作人员手动控制，不与其他系统连锁第 405节 主要设备405.1 彩色一体化智能球摄像机405.1.1 拾取装置：1/4 英寸 CCD405.1.2 成像器件像素：768 (H) X494 (V) ITU-R 标准405.1.3扫描系统(ITU-R标准)：625行，50场/秒，2:1隔行扫描405.1.4 ITU-R标准电子快门：1/50〜1/20000秒405.1.5 ITU-R 标准最低照度：0.1LUX405.1.6 ITU-R标准分辩率：$470线405.1.7 信噪比：$50dB405.1.8环境温度：-32°C〜+50°C(在连续操作模式下)405.1.9相对湿度：W95%405.1.10变焦：自动/手动405.1.11变焦范围： 4〜88mm 22倍光学变焦405.1.13 同步方式：内部晶体控制同步，电源线锁相同步，外同步源自动锁相 同步405.1.14音频噪声：达150dB时，摄像机技术性能不变405.1.15光圈:自动/手动405.1.16 光圈范围：F1/2-1/30000405.1.17视频信号输出：1.0VP-P 75Q视频电缆405.1.18旋转范围：360°无级405.1.19 旋转模式:手动/自动405.1.20俯仰角度:0。
〜90405.1.21旋转速度：水平1.00/秒〜120/秒（连续可调）俯仰 0.160/秒〜20/秒（连续可调）405.1.22防护等级: IP65405.1.23加热器:-5°C时加热除霜405.1.24 电源：AC 24V 50Hz405.2 数字光端机405.2.1 信道数： 1405.2.2 带宽： 8MHz405.2.3输入/输出阻抗：75Q （非平衡）405.2.4 输入/输出电压： 1.0Vp-ptyp405.2.5 信噪比： >70dB405.2.6 数据指标：数据方向：反向数据格式： RS232/RS422/RS485/Manchester速率： 0〜256bps405.2.7 环境指标：工作温度：-5C〜+35°C（室内）、-24C〜+50°C（室外）工作湿度： 80%（室内） 、 98%（室外含隧道内）无冷凝平均无故障工作时间（MTBF）： >10万小时405.2.8特性：发射端（室外）独立式（每台光端机配一电源），防护等级IP65接收端（室内） 插卡式（配机箱,每台机箱配一电源）第 406 节 主要材料406.1传输光缆采用单模光纤（铠装、工作波长1.3um，成缆后衰耗W0.4dB/千 米），其特性指标均符合ITU-T建议。
并具有防鼠、防潮、阻燃等性能406.2 光缆采用6芯光缆，每处摄像机处引出2芯（1用1备）406.3视频电缆采用藕芯同轴视频电缆、阻抗75 Q，每公里衰耗不大于22dB406.4 BNC头每处连接插入衰耗不大于0.3dB第 407 节 安装及环境条件407.1 键盘、鼠标、控制台、硬盘录像机、显示器等控制设备安装在控制室内 其环境温度：-5°C〜35°C；相对湿度：W80%407.2 隧道外彩色一体化智能球摄像机、室外数据光端发射机等安装在隧道外特 制电杆上的前端设备箱内，其环境温度:-24C〜50°C相对湿度：W95%407.3 隧道内彩色一体化智能球摄像机、数据光端发射机等安装在隧道内光端机 预留洞室内，其环境温度：-10C〜35°C相对湿度：W98%407.4供电：CCTV系统内设备均由UPS供电，交流220V、50Hz第 408 节 接地和防雷408.1 在控制室的 CCTV 设备的地线均应接至综合地线上隧道外摄像机接隧道 综合接地线408.2 系统和设备以及摄像机安装柱上都应采用可靠的防雷保护措施第 409 节 备品、备件承包商应提供二年的维修备件及备件清单清单应明确列出名称、数量、单 价和总价。
并保证在十年内提供同等质量的维修配件第 410 节 维修机具、工具、仪表承包商应提供本系统日常维修用的专用工具、仪器、仪表（仪器、仪表应详 细列出清单及单价）第 411 节 验交与保修411.1 承包商应提供试验方案及试验用全套仪器、仪表，以便检查系统设备及工 作状况，保证设备质量良好，系统工作可靠411.2 本系统应作为一个完整的单元进行检测、验收，并对工作条件、技术指标、 系统功能等方面进行验收试验411.3 从正式试验合格证书签发之日算起的二年整为系统设备的保修期，在保修 期内承包商应对系统设备运行中的任何质量问题负责免费保修第 412 节 技术文件承包商应提供以下图纸和说明文件:412.1 单项设备以及系统的详细技术说明书、使用说明书（包括接口条件技术指 标）412.2 系统组成和接线图412.3 每项设备的专用接线图和专用安装图412.4 系统的操作维修手册,其中包括系统的试验结果报告412.5 以上资料应为中文版，并以中文版为准第 413 节 计量与支付413.1 计量按工程量清单所列项目计量413.2 支付 按本章技术要求完成，并按工程量清单所列名称、规格、数量，以及附注 中规定的内容提供设备或服务工作，经最终验收合格并履行合同规定的手 续后，按上述计量单位支付。
