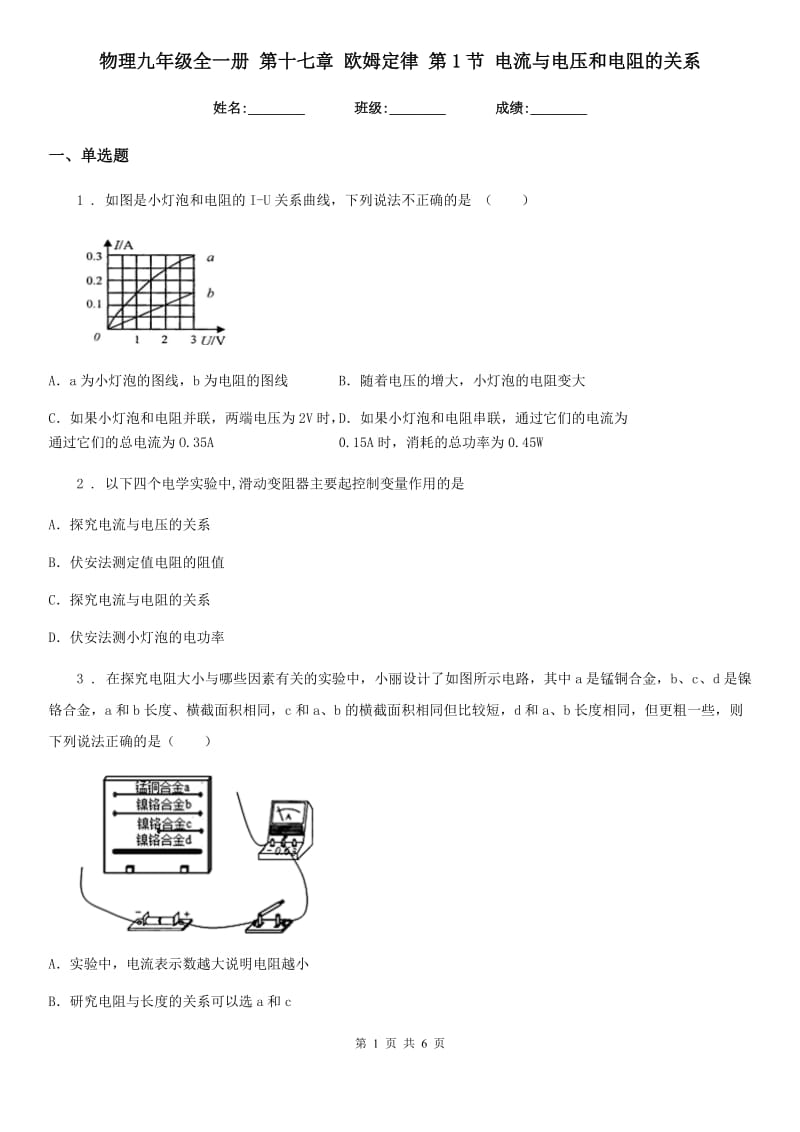

物理九年级全一册 第十七章 欧姆定律 第1节 电流与电压和电阻的关系姓名:________ 班级:________ 成绩:________一、单选题1 . 如图是小灯泡和电阻的I-U关系曲线，下列说法不正确的是 （ ）A．a为小灯泡的图线，b为电阻的图线B．随着电压的增大，小灯泡的电阻变大C．如果小灯泡和电阻并联，两端电压为2V时，通过它们的总电流为O.35AD．如果小灯泡和电阻串联，通过它们的电流为0.15A时，消耗的总功率为0.45W2 . 以下四个电学实验中,滑动变阻器主要起控制变量作用的是A．探究电流与电压的关系B．伏安法测定值电阻的阻值C．探究电流与电阻的关系D．伏安法测小灯泡的电功率3 . 在探究电阻大小与哪些因素有关的实验中，小丽设计了如图所示电路，其中a是锰铜合金，b、c、d是镍铬合金，a和b长度、横截面积相同，c和a、b的横截面积相同但比较短，d和a、b长度相同，但更粗一些，则下列说法正确的是（ ）A．实验中，电流表示数越大说明电阻越小B．研究电阻与长度的关系可以选a和cC．研究电阻与横截面积的关系可以选c和dD．研究电阻与材料的关系可以选a和d4 . 小刚用如图所示电路探究“一段电路中电流跟电阻的关系”. 在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后（A B间接5Ω电阻器时变阻器滑片位置如图所示），为了探究上述问题，他接下来应该采取的唯一操作是A．保持变阻器滑片不动B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动D．适当增加电池的节数再调节滑片位置5 . 一段导体接入电路中，下列说法正确的是A．它的电阻与电流有关B．它的电流与电阻有关C．它的电压与电流有关D．它的电流与电压有关6 . 某同学利用如图所示的电路测量小灯泡的电阻。
已知电源电压恒为4.5V不变，小灯泡标有2.5V字样，他记录的实验数据如下表所示关于该同学的实验，下列说法合理的是（ ） A．电路图中a是电压表，b是电流表B．小灯泡正常发光时的电阻是8.1ΩC．滑动变阻器的最大阻值至少为40ΩD．闭合开关后，滑片P 向左移，小灯泡的电阻减小二、填空题7 . 在探究“电流与电压的关系”实验中，应用了____法，需要控制电阻不变，通过___或_________来改变定值电阻两端的电压，实验中自变量是________，因变量是______.三、实验题8 . 小欣利用实验探究“电流跟电阻的关系”已知电源电压为 6V 且保持不变，实验用到的电阻阻值分别为 5Ω、10Ω、15Ω、20Ω、25Ω1）请根据图甲所示的电路图将图乙所示的实物电路连接完整（导线不允许交叉）；__（2）小欣把 5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是（________）；A．电阻 R短路 B．电阻 R断路A．滑动变阻器处断路（3）将5Ω电阻换成10Ω电阻后，闭合开关，调节滑动变阻器使电压表的示数为_____V；（4）若将电阻换成灯泡，不能完成下列哪个实验（______）A.测量灯泡的额定功率 B.电阻一定时，电流与电压成正比（5）五次记录实验数据中，滑动变阻器阻值变化范围是_____。
9 . 如图甲，在小红同学设计的“探究电流与电阻关系”的实验中．（1）当小红同学闭合开关后，发现电流表无示数，电压表有示数且大小接近电源电压，则电路中出现的故障可能是定值电阻R发生了________（选填“短路”或“断路”）．（2）排除故障后，移动滑动变阻器滑片P，当电压表示数为2V时，记下电流表示数．当将原来5Ω的电阻换成10Ω的电阻后，电压表示数如图乙所示．要使电压表示数保持2V不变，应将滑动变阻器的滑片P向________（选填“A”或“B”）端移动．（3）小刚在做此实验时，测得数据如表所示，分析表中数据不能得出“电流和电阻成反比”的结论．原因是________．10 . 小明利用如图甲所示的电路探究“电流与电压、电阻的关系”．已知电源电压为6V且保持不变，实验中用到的电阻R的阻值分别为10Ω、15Ω、20Ω、25Ω，滑动变阻器有“30Ω，1.5A”和“50Ω，1.5A”两只．（1）小明根据图甲所示电路图，将图乙中的实验器材连接成实验电路，实验电路中有一根导线连接错了，请在接错的导线上打“”，并画出正确的连接．（_____）（2）电路连接正确后，闭合开关，发现电流表的指针几乎不动，而电压表的指针有明显的偏转，造成这种现象的原因可能是______．（3）在探究“电流与电阻关系”的实验中，若保证电压表的示数为2.5V不变，将定值电阻R的阻值由20Ω更换为25Ω，为保持电压表的示数不变，应将滑动变阻器的滑片向______（选填“左”或“右”）移动．为完成该实验，所选滑动变阻器的规格应为______（4）小明根据实验数据作出了图丙所示的图象，其中符合电流与电阻关系的是______．（选填“a”或“b”）11 . 用如图所示的电路研究通过导体的电流与电压、电阻的关系.保持电源电压和电阻箱的阻值不变，移动滑动变阻器的滑片P，测得电流、电压如表1所示；然后将滑片移到适当位置保持不变，仅改变电阻箱的阻值，测得相应的电流值，如表2所示.表1次数①1.00.20②1.50.30③2.00.40表2次数①3.00.50②6.00.33③9.00.25（1）根据表1中的数据，你得出的结论是__________________；=__________；（2）分析表2中的数据，指出实验操作中存在的问题，并说出判断的理由：_______________________；（3）请利用表2中的数据求得电源电压U=____________.第 6 页 共 6 页。
