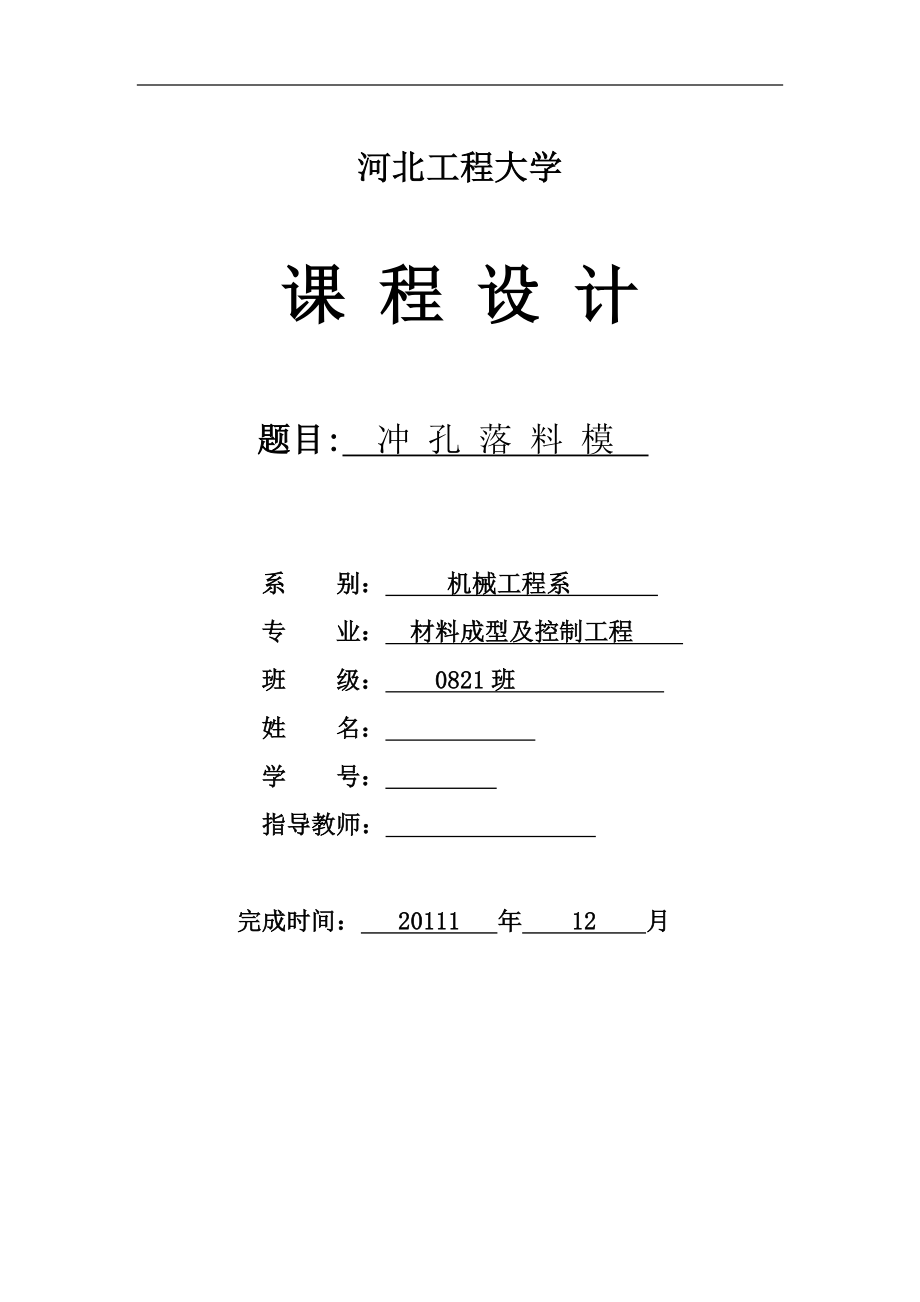

河北工程大学课 程 设 计题目: 冲 孔 落 料 模 系 别： 机械工程系 专 业： 材料成型及控制工程 班 级： 0821班 姓 名： 学 号： 指导教师： 完成时间： 20111 年 12 月 通过本专业的课程设计，综合应用和巩固冲压模具设计课程及相关课程的基础理论和专业知识，系统的掌握产品零件的成形工艺分析、模具结构设计的基本方法和步骤、模具零件的加工规程、标准零件的正确选用和非标准零件的计算本次课程设计是在完成《冲压工艺与模具设计》和《模具制造工艺学》以及相关专业课程后，在指导老师给定的设计课程题目下，结合自己查阅的各项参考资料并加以分析、推理、计算，从而得出这套设计说明书这幅模具属于典型的复合模 由于我的设计水平有限，难免会有设计不足的地方，还请各位不吝指出 目录前言 I1.冲压件工艺性分析 12.冲压工艺方案的确定 13．必要工艺计算 23.1排样方式的确定及计算 23.2 冲压力的计算 43.2.1 平刃冲裁力的计算 43.2.2 卸料力、推件力和顶件力的计算 43.3压力中心的确定及相关计算 53.4工作零件刃口尺寸计算 63.5卸料橡胶的设计 74.模具总体设计 84.1模具类型的选择 84.2定位方式的选择 84.3送料、卸料、出件方式的选择 84.4导向方式的选择 85.主要零件的结构设计 85.1落料凹模、凸模、凸凹模的结构设计 85.1.1落料凸模的结构设计 85.1.2冲孔凸模的结构设计 95.1.3凸凹模的结构设计 105.2定位零件的的设计 115.2.1 导料销的设计 115.2.2 挡料销的设计 115.3卸料部件的设计 125.3.1卸料板的设计 125.3．2卸料螺钉的选用 125.4模架及其他零部件设计 136.模具总装图 137.冲压设备的选定 148．模具的装配 159.参考文献 1610.结束语 17河北工程大学课程设计1. 冲压件工艺性分析图1.1.1 零件简图零件名称：花孔垫圈 生产批量：大批量材料：08 材料厚度：t=0.8mm 工件精度IT9该零件形状简单，全是由圆弧组成且对称。
冲裁件内外形所能达到的经济精度为IT11-IT14，孔中心与边缘距离尺寸公差为+0.5将以上精度与零件的精度要求相比较，可认为该零件的精度要求能够在冲裁加工中得到保证让，其他尺寸标注、生产批量等情况，也符合冲裁的工艺要求，故决定采用冲压方式进行加工 08钢属于优质碳素结构钢，主要成分含碳0.05%-0.12%，用于制造受力不大的焊接件、冲压件、锻件和心部强度要求不高渗碳件如角片、支臂、帽盖、垫圈、锁片、销钉、小轴等退火后可作电磁铁或电磁吸盘等磁性零件 2．冲压工艺方案的确定该零件所需的冲压工序为落料和冲孔，可拟定出以下三种工艺方案：方案一：用简单模分两次加工，即落料——冲孔方案二：冲孔、落料复合模方案三：冲孔、落料级进模采用方案一，生产率低，工件的累积误差大，操作不方便，由于该工件为大批量生产，方案二方案三更具有优越性该零件的花圈与外缘之间的最小距离为15.5mm，大于此零件要求的最小壁厚，可以采用冲孔、落料复合模或冲孔、落料级进模复合模具的行为精度和尺寸精度容易保证，且生产效率高，尽管模具结构比较复杂，但由于零件的几何形状简单对称，模具制造并不困难级进模虽然生产率也高，但零件的冲裁精度稍差，欲保证冲压件的形位精度，需要在模具上设置导正销导正，故模具制造、安装较复合模复杂。
通过对上述三种方案的分析比较，该零件的冲压生产采用方案二的复合模为佳3．必要的工艺计算3.1排样方式的确定及计算（1）排样设计 设计复合模时，首先要设计条料排样图该零件具有圆形的特点，可直接采用直接排列的排样方案 查《冲压模具设计与制造》表2.5.2；确定搭边值； 两工件间的搭边 a＝1mm 工件边缘搭边a1＝1.2mm 步距为：s=（60+1）=61mm； 排样图表1 条料的相关计算项目分类项目公式结果备注排样冲裁件面积AA=11304-242.985-189.602-1.306X4=2356.87572356.8757条料宽度BB=60+2x1.2+0.5=62.962.9mm查表面25.2得，最小搭边值а=1mm, =1.2mm;采用无侧压装置，条料与导料板间间隙C㎜=0.5mm.步距SS=30+30+161mm一个步距的材料利用率ηΗ=ηA/BS×100%=2356.8757*0.8/62.9/61*100%49.14% 查板料标准，宜选750mm×1800mm的钢板，每张钢板可裁剪为10张条料（71mm×1800mm），每张条料可以冲85个工件。
计算见表1）3.2 冲压力的计算冲裁力是冲裁过冲中凸模对板料施加的压力它是选用压力机和设计模具的重要依据之一该模具采用倒装复合模，拟选择弹性卸料，上件3.2.1. 平刃冲裁力的计算查力学性能表得 τ=225——500 Mpa 则τ=400 Mpa系数K是考虑到实际生产中，模具间隙值的波动和不均匀、刃口的磨损、板料力学性能和厚度波动等因数的影响而给出的修正系数，一般取 K=1.3一般情况下，材料的抗拉强度 σ=1.3τ，为计算方便，按下式估算冲裁力 F=Ltσ落料力 =Lt=1.3×（2×3.14×60）×0.8×400=156.749 KN 冲孔力 =Lt=1.3×93.244×0.8×400=38.79 KN3.2.2卸料力、推件力和顶件力的计算查表2.21得 h=6 n=h/t=6/0.8=7.5 取7查表2.7得 =0.05 =n=7×0.05×38.79=13.577 KN落料的是卸料力查表2.7得 =0.025-0.06 则=0.03 = =0.03×156.749=4.7 KN 总冲压力= F+ F+ F + k=（156.749+38.79+13.577+4.7）=213.816 KN为保证冲压力足够，一般冲裁是压力吨位应比计算的冲压力大30%即=1.3×213.816=277.96 KN3.3压力中心的确定及相关计算如图(3.3.1)所示；由于工件外形为圆且中心花空对称，故=O,=0. 图3.3.1 压力中心简3.4工作零件刃口尺寸计算设计落料模先确定凹模刃口尺寸，间隙取在凹模上，冲裁间隙取在凸模上，冲裁间隙通过减小凸模尺寸获得。
设计冲孔模先确定凸模刃口尺寸，以凸模为基准，间隙取在凹模上，冲裁间隙通过增大凹模尺寸获得由于外形落料凸凹精度要就较高，内花圈孔形状复杂，故采用配合加工法，这种方法有利于获得最小的合理间隙，放宽对模具的加工设备的精度要就，其凸、凹模刃口尺寸计算如下：1） 外形落料凸、凹模刃口尺寸的计算当以凹模为基准时，凹模磨损后，刃口尺寸都增大，因此均属于A类尺寸工件图中未标注公差的尺寸，差相关文献得其极限偏差： 查表2.3 较小间隙的冲裁模具初始双面间隙： =0.056，=0.072查表2.6得磨损系数X为：当Δ≥0.50时，X=0.5 当Δ＜0.50时，X=0.75按式（2.8）：=（-=（60-0.75×0.074 mm = mm落料凸模的基本尺寸与凹模相同，φ=59.944 mm2） 冲内花圈孔凸、凹模刃口尺寸的计算当以凸模为基准时，凸模磨损后，R5.53刃口减小，因此属于B类尺寸按式（2.15）: =(B+XΔR2.5刃口增大，因此属于A类尺寸按式 (2.13): =（A-X R=（5.53+0.5×0.3= mm R=（2.5+0.75×0.03= mm 冲孔凹模的基本尺寸与凸模相同，R=5.68 mm R=2.523 mm凹模实际刃口尺寸与冲孔凸模配制，保证最小双面合理间隙。
3.5 卸料橡胶的设计 橡胶允许承受的负荷较弹簧大，且安装调试方便，是冲裁模中常用的弹性元件根据工艺性质和模具结构选用较硬橡胶选用4块圆柱形橡胶，且后度必须一致每个橡胶产生的压力： =4700 /4=1175 N所以，橡胶的横截面积 S=/q=1175/0.6 =1958.33 N由此可得橡胶的直径D=25 mm卸料板工作行程h=h1+t+h2=1+0.8+1=2.8 mm为凸模凹模卸料的高度1.0mm为凸模冲裁后进入凹模的深度1mm橡胶的工作行程H=h+=2.8+5=7.8 mm 为凸模修模量，取5mm橡胶的自由高度=4H=4×7.8=31.2 mm 取H为的25％橡胶的预压缩量=25％=4.68 mm 一般=（10-15）％校核橡胶的自由高度 /D=31.2/25=1.25 mm为满足要求，故选择聚氨酯橡胶橡胶的安装高度=-=31.2-4.68 mm=26.52 mm校核橡胶高度与直径比：0.5≤H/D≤1.5 H/D=31.2/25=1.248 mm聚氨酯橡胶满足高度与直径之比。
橡胶具有较高的强度、高弹性、高耐磨性易于机械加工的特性4.模具总体设计4.1模具类型的选择根据上述分析，本零件的冲压包括冲空和落料两个工序，且孔边距较大，可采用倒装复合模具4.2定位方式的选择因该制件采用倒装复合模，采用的是条料，所以直接用挡料销定距，导料销导料4.3送料、卸料、出件方式的选择可直接利用压力机的打杆装置进行推件，卸料可靠，便于操作工件留在落料凹模孔洞中，应在凹模孔设置推件块；卡于凸凹模上的废料可由卸料板推出；而冲孔废料则可以在下模座中开设通槽，使废料从空洞中落下由于在该模具中压料是由落料凸模与卸料板一起配合来实现的，所以卸料板还应具有压料的作用，应选用弹性卸料板来卸下条料废料因是大批量生产，采用手动送料方式，从前往后送料4.4导向方式的选择为确定零件的质量及稳定性，采用导柱、导套导向由于该零件导向尺寸较大，且精度要就较高，所以采用中间导柱模架5.模具主要零部件的结构设计5.1凸模、凹模、凸凹模的结构设计，包括以下几方面5.1.1落料凸、凹模的结构设计在落料凹模内部，由于要设置推件块，所以凹模刃口应采用直筒形刃口，并查表2.21，取得刃口高度h=6mm该凹模结构简单，宜采用整体式。
查表2.22 凹模厚度系数在0.20-0.30之间取K=0.22 即 凹模高度 H=kb=0.22×60=13.2 mm 凹模壁厚 C=1.5H=1.5×13.2=19.8 mm 实取凹模高度H=20 mm 壁厚C=26 mm （标准化）凹模外形尺寸的确定：凹模外形长度L=（60+2×19.8）=99.9 mm凹模外形宽度B=(60+2×19.8)=99.9 mm 凹模整体尺寸标准化，取125mm×125mm×20mm 5.1.2冲花孔凸模设计由于凸模截面是非圆形的，又称异形凸模其结构和固定方式如图2.43b所示为使凸模加工方便，凸模做成等断面，称为直通式凸模，其固定方式采用N7/h6、P7/h6铆接固定凸模固定板厚度取 16 mm，凸模长度根据结构上的需要来确定 L=+=16+13.2=29.2 mm （取32mm）由于此凸模直径较大，且长度较短，刚度和强度足够，所以无需对其进行强度校核冲裁时凸模进入凹模刃口 1 mm 5.1.3凸凹模的结构设计 本模具为复合冲裁模，除了冲孔凸模和落料凹模，还有一个凸凹模。
根据模具整体结构设计需要，凸凹模的结构简图如图所示确定凸凹模安排在模架上的位置时，要依据计算压力中心的数据，是压力中心与模柄中心重合 结合工件外形并考虑加工，因其冲裁力不大，冲件较薄，其固定方式可选直接用圆销和螺钉固定在下模座其总高度H可按公式计算： H= h1+h2+h3= h1——卸料板厚度10 mm h2——橡胶高度27 mm h3——凸凹模用来固定部分的固定厚度16mm 校核凸凹的强度：查表2.23得凸凹模的最小壁厚为2.3mm，而实际最小壁厚为39mm故符合强度要求凸凹模的刃口尺寸按落料凹模尺寸配制，并保证双面间隙为0.056mm-0.072mm 5.2 定位零件的的设计5.2.1导料销的设计 导料销是对条料侧向进行导向，以免偏移出现定位不准的情况该模具设计有两个导料销并且位于同侧，由于送料方向是由前向后方向，所以设计时位于 左侧，公称直径为4m5.2.2挡料销的设计 挡料销期定位作用 、挡料，在送料是能够精确放在规定位置，该模具设置了一个挡料销，采用固定挡料销，用圆头形式，置于下模弹压卸料板后侧，公称直径6mm。
5.3卸料部件的设计5.3.1 卸料板的设计卸料板的周界尺寸与凹模的周界尺寸相同，厚度为10mm卸料板采用45钢制造，淬火硬度45～48HRC 弹性推件装置同时兼气压料和卸料作用，其弹力来源于弹性元件，弹性装在推件块上，这种装置出件平稳无撞击，冲件质量较高，但出件力不大，选择弹性力较大的聚氨酯橡胶5.3.2螺钉的选用卸料板上设置4个卸料螺钉，螺纹部分为M8mm×110mm卸料钉尾部应留有足够的行程空间卸料螺钉拧紧后，应使卸料板超出端1mm，有误差时通过在螺钉与卸料之间安装垫片来调整凹模上采用6个螺钉M10固定5.4模架及其他零部件设计模具采用中间导柱模架，这种模架适合于纵向送料，工作时受力均匀对称以凹模周界尺寸为依据，选择模架规格上模座 125×30，下模座 125×35导柱d/mm×L/mm，分别为Φ25×130；导套d/mm×L/mm×Dmm分别为Φ25×80×28上模座厚度 =30mm，上模座垫板厚度=4mm，凸模固定板厚度=16mm，下模座厚度=35，那么该模具的闭合高度：=++L+H+-h =30+4+30+53+35-1mm=151mm在最小闭合高度和最大闭合高度140-165之间。
6.模具总装图通过以上设计，可得到如图所示的模具总装图(6.1.1)模具上模部分主要由上模板、垫板、凸模固定板及卸料板等组成卸料方式采用弹性卸料，以橡胶为弹性元件下模部分由下模座、凹模板、导料板等组成冲孔废料和成品件均由漏料孔漏出7.冲压设备的选定通过校核，选择开式双柱可倾压力机J23-25能满足使用要求其主要技术参数如下：公称压力：250KN 滑块行程：75mm 最大闭合高度:260mm 最大装模高度:210mm 连杆调节长度:55mm 工作台尺寸（前后×左右）:370mm×560mm 垫板尺寸（厚度×孔径）:50mm×260mm 模柄孔尺寸：Ф40mm×60mm 最大倾斜角度：30°8．模具的装配表6 弯板单工序模的装配序号工序工艺说明1凸、凹模预配（1）装配前仔细检查各凸模形状及尺寸以及凹模形孔，是否符合图纸要求尺寸精度、形状2）将各凸模分别与相应的凹模孔相配，检查其间隙是否加工均匀不合适者应重新修磨或更换2凸模装配以凹模孔定位，将凸模分别压入凸模固定板的形孔中，并挤紧牢固3装配下模（1）座上划中心线，按中心预装凹模、顶件板、定位板及顶杆 等出件零件；（2）在下模座、定位板上，用已加工好的凹模分别确定其螺钉位置，并分别钻孔，攻丝；（3）将下模座、定位板、凹模、装在一起，并用螺钉紧固，打入螺栓9.参考文献1 刘建超 ， 张宝忠.《冲压模具设计与制造》.北京:高等教育出版社,20042 王孝培 .《冲压设计资料》. 北京: 机械工业出版社 ,19833 《冲模设计手册》编写组.《冲压设计手册》. 北京:机械工业出版社,19994 梅伶.《模具课程设计指导书》. 北京:机械工业出版社,20085 邓明.《适用模具设计简明手册》. 北京:机械工业出版社,20066 李云程.《模具制造工艺学》. 北京:机械工业出版社,20087 黄云清.《公差配合与检测技术》. 北京:机械工业出版社,20077 寇世瑶 .《机械制图》. 北京:高等教育出版社,2004结束语为期2周的冲压模设计让我对模具设计流程有了更深刻的认识和了解，本次设计本着从经济实用的角度出发，设计了这套硅钢片正装式复合模，设计过程中，我借鉴了《冲压设计资料》、《冲压模具设计与制造》等资料中一些复合模的典型结构，结合大量分析计算的结果和查阅各类手册得到的数据，依据实际工作情况，设计了这套模具。
本套模具为正装式冲压模，采用定位销定位、弹性性卸料，比较适合生产设计过程几乎囊括了我大学以来所学的全部专业知识：机械制图、机械制造基础、工程力学、机械制造检测技术等通过设计，弥补了在学习过程中遗漏的种种，更重要的是将所学的知识巩固了、系统化了总之，这次设计在机械工程系的精心组织安排下，在高树振老师的耐心指导下，我学到了很多知识，在此，我对在这次设计中帮助过我的老师及同学表示忠心的感谢当我打完课程指导书的最后一个字符，涌上心头的不是长途跋涉后抵达终点的欣喜，而是源自心底的诚挚谢意我首先要感谢我的指导老师高树振老师，对我的构思以及设计的内容不厌其烦的进行多次指导和悉心指点，使我在完成设计的同时也深受启发和教育 再次由衷感谢答辩组的各位老师对学生的指导和教诲，我也在努力的积蓄着力量，尽自己的微薄之力回报母校的培育之情，争取使自己的人生对社会产生些许积极的价值！第 17 页 共17页。
