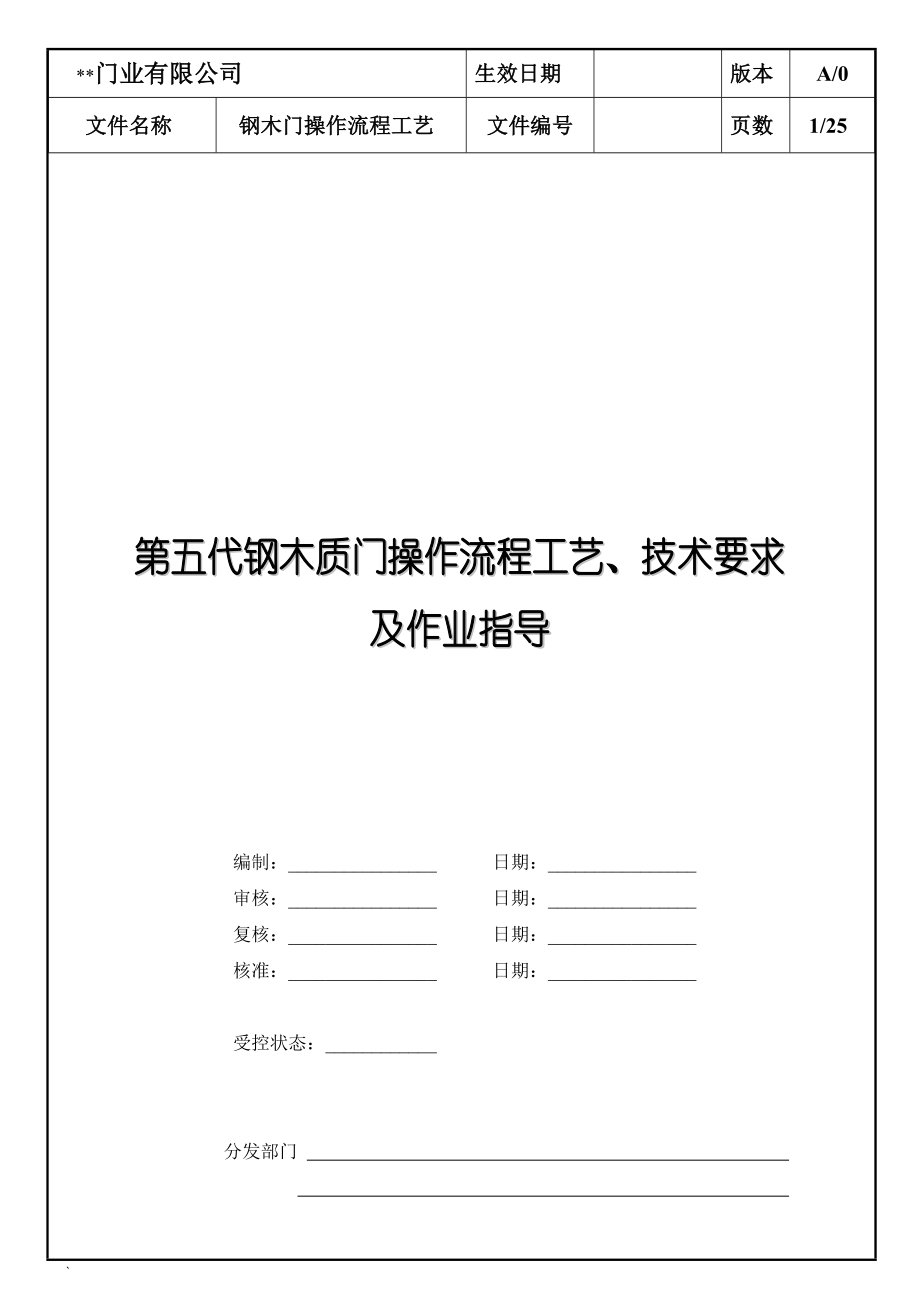

**门业有限公司生效日期版本A/0文件名称 钢木门操作流程工艺文件编号页数25/25第五代钢木质门操作流程工艺、技术要求及作业指导编制：________________ 日期：________________ 审核：________________ 日期：________________复核：________________ 日期：________________核准：________________ 日期：________________受控状态：____________分发部门 一) 目的规范第五代钢木质入户门生产作业流程、方法，明确各工序作业技术要求，指导员工作业，以保证产品质量二） 适用范围适用于第五代钢木质防火、不防火入户门的生产过程与作业指导三） 工艺流程图备料 涂配料 涂检验★涂面板线门扇线钢门框线喷漆线组装线贴皮热压服开料焊 接★线折 弯★线冲压剪料剪料冲压折 弯★线焊 接★线填充材料★喷塑转印压门芯★压木饰面板★装配调试★加★标记的工序为成品检验★成品出厂入 库关键工序和质量控制点四）职责1. 由生产部监督各工序操作，各生产车间实施，并对执行情况进行考核。
2. 操作工按作业技术要求操作3. 由技术部编制技术要求指导书，并保持对其修正，各生产部门可以提出改进措施改进措施经总经理或生产经理批准后，实施对生产工序的作业指导的操作五）第五代钢木质门技术标准 5.1 钢木质门定义：a) 钢木质防火门即用钢质和难燃木质材料或难燃木材制品制作门框、门扇骨架、门扇面板，门扇内若填充材料，则填充对人体无毒无害的防火隔热材料，并配以防火五金配件所组成的具有一定耐火性能的门b) 钢木质不防火门即用钢质制作门框、门扇骨架、门扇面板，门扇内填指接木，并配以不需防火五金配件所组成的门c) 本公司现生产入户门的防盗安全等级 “乙”、“丙”、“丁”三级相关规定见GB17565-2007《防盗安全门通用技术条件》生产区别：a) 现生产的钢木质防火门与钢木质不防火门内填材料不同，防火门内填膨胀珍珠岩，不防火门内填柳桉指接木b) 五金配件要求不同，不防火门则不需安装防火五金配件c) 钢木质不防火门生产时时除此a)、b)二项外其它各种技术要求也按钢木质防火门技术标准执行5.2 钢木质门代号：a) 防火门代号：GMFM； b) 不防火门代号：GM5.3 防火门按耐火性能分类 a) 隔热防火门（A类） 在规定时间内，能同时满足耐火完整性和隔热性要求的防火门。
b) 部分隔热防火门（B类） 在规定大于等于0.50 h内，满足耐火完整性和隔热性要求，在大于0.50 h后所规定的时间内，能满足耐火完整性要求的防火门c) 非隔热防火门（C类） 在规定时间内，能满足耐火完整性要求的防火门d) 耐火性能分类表名 称耐 火 性 能代 号隔热防火门（A类） 耐火隔热性≥0.50 h 耐火完整性≥0.50 hA0.50（丙级） 耐火隔热性≥1.00 h 耐火完整性≥1.00 hA1.00（乙级） 耐火隔热性≥1.50 h 耐火完整性≥1.50 hA1.50（甲级） 耐火隔热性≥2.00 h 耐火完整性≥2.00 hA2.00 耐火隔热性≥3.00 h 耐火完整性≥3.00 hA3.00部分隔热防火门（B类）耐火隔热性≥0.50 h耐火完整性≥1.00 hB1.00耐火完整性≥1.50 hB1.50耐火完整性≥2.00 hB2.00耐火完整性≥3.00 hB3.00非隔热防火门（C类） 耐火完整性≥1.00 hC1.00 耐火完整性≥1.50 hC1.50 耐火完整性≥2.00 hC2.00 耐火完整性≥3.00 hC3.005.4 材料：5.4.1 填充材料1) 入户门门扇填充的对人体无毒无害的防火隔热材料（膨胀珍珠岩），应经国家认可授权检测机构检验达到GB 8624-2006规定燃烧性能A1级要求和GB/T 20285-2006规定产烟毒性危险分级ZA2级要求。
燃烧性能A1级等级试验标准分级判据附加分级A1GB/T 5464 (1) 且△T≤30℃，且△m≤50%，且tf=0（无持续燃烧） GB/T 14402PCS≤2.0MJ/kg (1) 且PCS≤2.0MJ/kg (2)(2a) 且PCS≤1.4MJ/m2 (3) 且PCS≤2.0MJ/kg (4) 符号与缩写△T 温升[K] △m 质量损失率[%] PCS 总热值[MJ/kg 或 MJ/m2]tf 持续燃烧时间[s] 材质产烟毒性危险分级级别安全级(AQ)准安全级(ZA)危险级(WX)AQ1AQ2ZA1ZA2ZA3浓度/(mg/L)≥100≥50.0≥25.0≥12.4≥6.15＜6.5要求麻醉性实验小鼠30min染毒期内无死亡(包括染毒后1h内）刺激性实验小鼠在染毒后3天内平均体重恢复2) 无防火要求的入户门则填充柳桉指接料5.4.2 人造板（密度板、夹板、细木工板）1) 人造板含水率不应大于12 %；在制成入户门后的含水率不应大于当地的平衡含水率16 %。
2) 人造板材料环保等级为E1或E0级；其它质量要求见品管部质量标准5.4.3 木材1) 木材的8 %≤含水率≤16 %2) 不允许有腐朽、环裂、端头开裂等现象，以及扒皮、虫眼、死节等缺陷板面刨光后净化面90%以上净化面是指刨光后可以利用的有效面积5.4.4 钢材1) 防火门框、门扇面板应采用性能不低于冷轧薄钢板的钢质材料，冷轧薄钢板应符合GB/T 708的规定2) 钢质材料厚度与材质 部 件 名 称材料厚度/材质部 件 名 称材料厚度/材质门扇面板0.6镀锌冷轧板铰链板3.5冷轧板加强筋、包边1.2镀锌冷轧板不带螺孔的加固件1.2镀锌冷轧板门框1.8镀锌冷轧板有特别要求的材料0.5/1.2/1.5不锈钢5.4.5 粘结剂1) 防火门所用粘结剂应是对人体无毒无害的产品2) 防火门所用粘结剂应经国家认可授权检测机构检验达到GB/T 20285-2006规定产烟毒性危 险分级ZA2级要求5.4.6 防火锁1) 防火门安装的门锁应是防火锁2) 在门扇的有锁芯机构处，防火锁均应有执手或推杠机构，不允许以圆形或球形旋钮代替执手(特殊部位使用除外，如管道井门等)3) 防火锁应经国家认可授权检测机构检验合格，其耐火性能应符合GB 12955-2008的规定。
4) 客户特殊要求的锁具除外5.4.7 防火合页(铰链)防火门用合页(铰链)板厚应不少于3 mm，其耐火性能应符合GB 12955-2008的规定5.4..8 防火闭门装置1) 防火门应安装防火门闭门器，或设置让常开防火门在火灾发生时能自动关闭门扇的闭门装置(特殊部位使用除外，如管道井门等)2) 防火门闭门器应经国家认可授权检测机构检验合格，其性能应符合GA 93的规定3) 自动关闭门扇的闭门装置，应经国家认可授权检测机构检验合格5.4.9 防火顺序器双扇、多扇防火门设置盖缝板或止口的应安装顺序器（特殊部位使用除外），其耐火性能应符合GB 12955-2008的规定5.4.10 防火插销 采用钢质防火插销，应安装在双扇防火门或多扇防火门的相对固定一侧的门扇上（若有要求时），其耐火性能应符合GB 12955-2008的规定5.4.11 盖缝板1) 平口结构的双扇防火门宜设盖缝板2) 盖缝板与门扇连接应牢固3) 盖缝板不应妨碍门扇的正常启闭5.4.12 防火密封件1) 防火门门框与门扇、门扇与门扇的缝隙处应嵌装防火密封件（即密封皮条）2) 防火密封件应经国家认可授权检测机构检验合格，其性能应符合GB 16807的规定。
5.4.13 防火玻璃1) 防火门上镶嵌防火玻璃的类型2) A类防火门若镶嵌防火玻璃，其耐火性能应符合A类防火门的条件3) B类防火门若镶嵌防火玻璃，其耐火性能应符合B类防火门的条件4) C类防火门若镶嵌防火玻璃，其耐火性能应符合C类防火门的条件5) 防火玻璃应经国家认可授权检测机构检验合格，其性能应符合GB 15763.1的规定6) 质量要求：a) 玻璃表面不允许有气泡、明显的钢化麻点、擦不掉的点状或条纹斑痕；b) 明显划伤不允许存在；发霉雾斑、肉眼无法识别；c) 波纹：透过玻璃看物体不见畸变；d) 缺角裂纹：边部破损， 宽度、长度不大于玻璃厚度；e) 弯曲度≤0.5％；f) 缺陷密集：允许存在的气泡和夹杂物不得密集存在5.5 外观质量：A. 门内、外板等木质部分：割角、拼缝应严实平整；胶合板不允许刨透表层单板和戗槎；表面应净光或砂磨，并不得有刨痕、毛刺和锤印；涂层应均匀、平整、光滑，不应有堆漆、气泡、漏涂以及流淌等现象B. 钢质部分：外观应平整、光洁、无明显凹痕或机械损伤；涂层、镀层应均匀、平整、光滑，不应有堆漆、麻点、气泡、漏涂以及流淌等现象；焊接应牢固、焊点分布均匀，不允许有假焊、烧穿、漏焊、夹渣或疏松等现象，外表面焊接应打磨平整。
5.6 门扇、门框尺寸的极限偏差： 名称项目极限偏差门扇高度H+1mm-2mm宽度W+1mm-2mm厚度T+2mm-1mm门框内裁口高度H+2mm-1mm内裁口宽度W+2mm-1mm侧壁厚度T±2mm5.7 门扇、门框尺寸的形位偏差： 名称项目公差门扇两对角线长度差 |L1-L2|≤2mm扭曲度 D≤3mm宽度方向弯曲度 B1＜2‰高度方向弯曲度 B2＜2‰门框内裁口两对角线长度差 ｜L1′－L2′｜≤2mm5.8 配合公差：5.8.1门扇与门框的搭接尺寸门扇与门框的搭接尺寸于12±1mm；11mm≤贴合面间隙≤13mm5.8.2. 门扇与门框的配合活动间隙1) 门扇与上框、侧框的配合活动间隙不应大于3 mm2) 双扇、多扇门的门扇之间缝隙不应大于3 mm3) 门扇与下框或地面的活动间隙不应大于9 mm5.8.3 门扇与门框的平面高低差防火门开面上门框与门扇的平面高低差不应大于1 mm。
5.9 灵活性5.9.1 启闭灵活性防火门应启闭灵活、无卡阻现象5.9.2 门扇开启力防火门门扇开启力不应大于80 N；在特殊场合使用的防火门除外5．10 可靠性在进行500次启闭试验后，防火门不应有松动、脱落、严重变形和启闭卡阻现象5．11 耐火性能防火门的耐火性能应符合耐火性能分类表表中的规定六）各生产部门的技术要求与作业指导6.1原材料检验a） 原材料入库时，由仓管员通知品管部，然后品管部主管指派OQC进行检验b） 根据原材料检验的检验项目，按品管部制定的质量标准逐项进行检验，并填写有关检验记录c） 检验不合格的产品，按《不合格品控制程序》实施，不可流入下一道工序d） 有关文件见品管部《原材料检验程序》6.2 金工车间6.2.1剪料a） 需用机器为剪板机b） 明确剪料操作所要剪的料长、宽、板料厚度，移动剪板机后面的定位挡板，使与妨刃口的尺寸与料宽相符，根据料厚的5—7％调整剪板机的间隙，离刀片一端50mm起每隔150mm用塞尺测量一次，各测点最大偏差不超过0.05mmc） 门框、门扇板的偏差范围±2mm，加强筋、上下条的偏差范围±1mm，除此外其它部件的偏差范围-1mm。
d） 接通电源后，检查各定位部位、控制装置、防护罩等无异常后，随即按下起动按钮，使电动机运转，确定电动机运转方向正确后，脚踩脚踏开关，使刀架作一次空运转的往复运动，在各运动机构正常情况下，进行试剪，测量试剪料的长度是否符合图纸要求，超出偏差范围的，再次移动剪板机后面的定位挡板，直至工件符合要求自检后首件交QC检验，由QC填写质检单e） 两人合作，将原材料抬至工作台面，先剪去20-30mm的余量，然后开始剪切，直进行单次剪切时，将原材料用力适中地靠向定位挡板，用手按住原材料确认无异常后，用脚踩脚踏开关，随即抬起，进行连续剪切时，用脚踩脚踏开关，双手进行送料，直至剪切完毕再松开脚踏开关f） 随机自检剪切的宽度是否符合要求g） 再次调整定位挡板，刀剪切料长h） 在操作过程中，随时处理余料、废料，将其堆放整齐工序完成后，关闭电源i） 将剪切好的材料堆放整齐，核对数量（门板放在推料车上），经QC检验合格后转入下道工序6.2.1冲压6.3.1模具的安装a) 需用机器为冲床b) 把冲模模柄装在滑块的模柄孔内，用模具夹板及螺钉把模柄坚固，上模具的上平面要与滑块的底平面有良好的接触c) 把冲模的下模具安装于压力机工作台上，按照上模具的位置进行校正，最后利用T型槽，用螺栓将下模固定。
d) 拉下电磁铁拉杆，让离合器接合，用手转动飞轮，使滑块移动到下死点（绝对禁止用电动机带动飞轮旋转）e) 松开锁紧块上的螺栓，用扳手转动螺杆，根据冲模的具体要求，调节上模进入下模的深度，然后拧紧螺栓使螺栓紧固f) 调节直打杆，使推料动作在行程终了时发生，但又必须使推料器在被推向下方时，曲轴转到了下死点，而推料器未碰到滑块打棒槽的底部，不到妨碍滑块运动而发生事故g) 根据工作要求，把电磁拉杆接到标明连续行程和单次行程的圆销上6.2.2施冲a） 锁具孔、天地销孔、合页位置的允许+0.5mm偏差b） 开动电动机，大齿轮旋转方向必须与回转标志相同，然后进行空转试冲c） 将定位根据冲件的图纸要求进行移动，用废料试冲，试冲合格后紧固定位否则再次改变定位将其移动，直至得到合格工件后方可生产d） 拧紧星形螺母，冲门板、门框时须两人合作，注意轻拿轻放，将剪切好的材料进行冲裁，工序完成后，关闭电源e） 将冲好后的工件堆放整齐，核对数量，经QC检验合格后转入下道工序6.2.3 折弯a) 需用机器为折弯机b) 内夹层面/底板的长度与宽度允许-1mm≤偏差≤0mm,加强筋宽度允许偏差-1mm≤偏差≤0mm；门框总宽度与厚度允许偏差±1mm，企口位置深度允许偏差0mm≤偏差≤+1mm，企口位置宽度允许0mm≤偏差≤+0.5mm;其它部位允许偏差±0.5mm。
c) 根据模具的总高度按下滑块行程向下调整按钮，调整滑块的下死点与模具总高度相符，将上模模柄拴入滑块下的槽内，并旋紧内六角螺丝将上模紧固 d) 将下模抬至工作台面，根据工件的厚度，使用合适的下模V型槽，V型槽开口尺寸应大于8倍的材料厚度e) 调整下模，使V型槽与上模对齐，旋紧下模两边的夹头，使下模固定f) 根据工件的材质，选用机器的压力，机器压力与工件所需压力基本相近g) 根据工件的技术要求，调整滑块下限（指针转一圈为1mm）、滑块上限h) 根据工件的技术要求，调整档料调节手轮，使定位的尺寸与凹槽的V型槽中心距离与工件的要求尺寸相近i) 启动电源，先将充油开关打开，然后将放气开关打开，将选择开关扳至“充油”位置，按“充油”按钮，对同步缸充油排气，待气排完后，在充油状态下，关闭放气开关，充油结束后，将充油开关关闭j) 将试件放置在下模上与后面定位有合适的接触，脚踩踏脚开关，进行试折，并测量试折的精度是否符合技术要求否则再次调整滑块下限、档料调节手轮，直到试件合格为止k) 将工件放置于下模上，重复h)的操作，工件自检合格后，首件交QC检验，检验合格后转入下道工序，工序完成后关闭电源l) 将折好的工件检验合格后，用料车推至电焊工作区，堆放整齐、核对数量。
6.2.4 电焊a) 需用机器为CO2气体保护焊、角磨机、切割机b) 内胆的长度、宽度与厚度允许-1mm≤偏差≤0mm；铰链板位置0≤偏差≤0.5mm；门框内裁口内径对角线长度、长度与宽度的偏差±1mm；门框扭曲度≤2mm，水平偏差≤1mm,垂直角度偏差±1ºc) 先做好电焊前的准备，明确焊接工件的技术要求，将工件所需的零部件准备好d) 根据工件的材料，选择适当的电流强度e) 清洁工件表面，引燃电弧f) 施焊选择合适的焊接规范，根据工件的技术要求，对工件进行焊接焊接处应无脱焊、虚焊、焊穿、夹渣、针气孔、焊瘤、焊丝头、咬边、飞溅物等g) 焊后清理清理焊接表面熔渣及飞溅，用小锤敲击、用钢丝刷或角磨机清理干净h) 目视进行外观检查，采用修补办法处理，若变形超差应进行矫正6.2.5防腐蚀处理a) 将电焊打磨后的合格品由搬运工用拖车搬运至防腐蚀处理场地b) 将工件装至铁笼内c) 本公司采用浸槽式防腐蚀处理d) 各工序溶液配制e) 工序1） 去油：采用金属无磷处理剂、工业皂粉等配制溶液根据工件材质、表面油渍情况选择工艺温度和时间；100套门框处理池需加1公斤金属无磷处理剂，工业皂粉用量根据目测与手感决定。
2） 防锈：通常采用工业硫酸、盐酸以及其它添加剂配制，操作工根据工件表面锈蚀情况选择工艺温度和时间3） 磷化：通常采用磷酸二氯钠或磷酸二氯铵，以及氯酸盐、硝酸盐、铬酸盐等配制，磷化液为铁系磷化剂、锌钙磷化剂和锌钙镍系磷化剂，其根据配比以及生产产生的磷化膜不同而分类的操作时，应根据工艺要求以及磷化液的技术参数，选择工艺温度和时间本公司的加工材料配比，金属表面处理剂B：金属表面处理剂C=2：1，每4公斤配比好处理剂可得磷化100套门套4） 清洗：为了保证碱、酸液等溶液不再粘附在工件上的处理工序，通常采用热水和流动清水操作时应根据工件沾粘原溶液程度选择清洗的工艺温度和时间f) 对溶液进行检测，应加热的溶液进行加热g) 所有进出水、吊装工件设备进行检验h) 操作者应持证上岗，并穿戴好耐酸碱劳保用品i) 按工艺流程图操作，工作完成后烘干或风吹至无水分j) 工艺流程图：5-10分 2分 2分 5-10分 2-3分去油 清洗 清洗 钝化 清洗 75-85℃ 55-70℃ 冷水 30-50℃ 冷水2分清洗 烘干纯水6.2.6 喷塑a) 需用机器为静电喷塑机与燃油烘箱。
b) 经防腐蚀处理合格的工件(门框、包边)用80#砂纸打磨，以利于喷涂c) 开启电源开关、粉末回收装置，开启空压泵，开始送气d) 穿戴好劳保用品将工件挂入喷粉室对其进行施喷e) 对烘箱实施升温，喷涂加工、检验合格的工件送入烘炉进行烘烤和固化，不合格的须补喷f) 烘箱温度根据产品颜色控制在190-210Cº，固化时间1小时左右g) 烘烤、固化后的工件检验合格入库h) 工艺流程图：喷涂 检验、补喷 烘烤、固化 检验、入库6.2.7烘漆层技术要求：1) 耐腐蚀 耐盐水 1h不得有锈蚀、鼓泡开裂 2) 附着力 不低于 3级 3) 光泽度 ≥65﹪ 4) 涂膜厚度 50～70μm 5) 光泽(60°角) 高光 85～95%；半光 50～65% 6) 弯曲试验 通过 Ф3轴无裂纹 7) 抗冲击性 正反冲 50kg·cm 无裂纹 8) 附着力(划格法) 0 级 6.2.8 转印a)经烘烤固化后需转印的门框、包边等部件自检一遍b)调好转印胶后开始转印，注意布胶与转印纸的利用c) 对烘箱实施升温，检验合格的工件送入烘炉进行固化，不合格的须修补或重贴。
d)固化后的工件需光滑、转印清晰、无死角颗粒残留、无转印纸残留、无碰划伤、无污染痕迹，检验合格入库6.3木工车间6.3.1裁板:a) 需用机器为推台锯b) 查看图纸加工物料的规格尺寸，合理计算出内、外板，在门板反面写明尺寸及内外板操作中考虑到中维板的吸水性能，裁剪长度比实际尺寸长度小2mm、宽度小1.5mm启动机台绿色开关,并用模具夹及快干胶固定档位c) 根据待加工物料的厚度,调推台锯锯片的高度,锯片要高于切削物2㎜d) 把待加工物料放置在与机台适当的位置e) 双手取待加工物料放在机台,台面紧靠档位,一手紧按加工物料,一手抓住前靠档,用适当的力向前推移推台直到到位,再退回原位f) 首件加工好的物料,记在”首件检查记录表”上,并作判定,如有不符合,重新调档位g) 已确认加工物料的规格尺寸无偏差之时,重复e)步骤直到把待加工物料做完毕h) 推台退到位,不可中途取料或放料,以免物料损坏及工伤事故发生;严禁戴手套操作，操作时必须精神集中,眼手配合得当；机器未完全停止,手不可接近运转部位i) 将加工好的板料摆放整齐点好数量,待QC检查再作下道工序j) 如有不良之半成品,须摆入不良区内隔离6.3.2断料与线条精切：a) 需用机器为万能拉锯。
b) 双手取用适量材料平稳放置在万能拉锯工作台上，注意材料的质量无问题c) 右手取待加工材料1件，靠紧档板，将左侧物料约长5-10mm处锯平或切成所要求角度，然后将前端文件板退回原来位置d) 以右手将材料推向左侧档板靠紧，再前拉锯台所需锯出长度，断毛料只能比加工图纸资料多放10mm以内余量，线条加工切45º角或其它所要求角度的精切按产品实际尺寸要求，然后推回原来位置e) 取下已加工的材料以卷尺测量并确认锯出的长度是否正确，至确认准确为止f) 将已取好的适量材料重复b~d的操作，至全数材料加工完为止g) 严禁戴手套操作，操作时必须精神集中, 以保证操作安全；拉动臂锯时手指绝对不可在锯片行走路径上h) 将加工好的材料依序整齐堆放在栈板上待QC及主管抽检i) 操作中应做好“自主检查”确保产品质量，如发现不合格品无法修正，应置于“不合格品区”加以隔离6.3.3刨料（木线条等加工）：a) 需用机器为双面刨b) 打开双面刨电源总开关，先启动上轴开关，转动正常时，再启动下轴开关c) 右手按动升降按钮，调至加工物料所需高度尺寸，按图纸资料配料尺寸加工，偏差范围±0.5mmd) 启动输送开关，双手抓紧物料靠紧档位，推至进料口。
e) 用卷尺测量加工物料，是否符合实际加工尺寸，然后放置滚轮上j) 将加工好的材料依序整齐堆放在栈板上待QC及主管抽检f) 操作中应做好“自主检查”确保产品质量，如发现不合格品，应置于“不合格品区”另作处理g) 严禁戴手套操作，操作时必须精神集中, 以保证操作安全h) 加工物料时，人不可与机台站成直线，以免物料反弹时受伤i) 送料时，手不可靠近输送带j) 物料不可斜着送入机台,靠紧档位送料k) 应经常用风管吹掉机台的木灰、木屑，以免刀具发热导致起火6.3.4剖料（木线条等加工）：a) 需用机器为纵面修边锯b) 根据待加工物厚度,手转动修边机锯片升降把手,调整锯片高度露出锯齿2㎜即可c) 根据待加工物厚度,转动修边机压轮升降把手调整压轮高度d) 根据待加工物厚度,调节传送带速度,并确认传送带注油次数,保持传送带润滑即可e) 根据需加工物的要求随时调节档板位置f) 目视所锯出的材料是否正确g) 操作应做好”自主检查” h) 操作时,手不可超过传送带,人不可与锯片站同一条直线上i) 操作时严禁戴手套操作，必须精神集中,眼手配合得当j) 机器未完全停止,手不可接近运转部位6.3.4镂铣成型：a) 需用机器为立铣机、地镂机。
b) 根据待加工物的形状选择相应刀具并调刀具的深浅,高低c) 直型的部件加工可以直接双手取料，将待加工物必须顺着木纹按刀轴运转的反方向紧靠机台靠板并往前推动d) 弯弧类的部件加工：双手取一块待加工物平放在模板模上,用模具夹夹紧或铁钉固定,不能有松动；双手拿好模板,往下压紧前推到位,根据刀具转向, 匀速推动模板,使加工物成形e) 拿出加工物对准图纸大样或实物样,记在首件检查表上,如有不准,就从新调挡位f) 开始生产做到20条就自检一次并登记在检查表上g) 重复b~d之作业步骤,至全数材料做完为止h) 门板锯片槽距边-0.5mm≤偏差≤0mm对贴皮加工好的门板，隔夜后进行铣槽，先用废料试铣，检验合格后进行批量生产拉动模具时两人配合好，走势平稳、匀速，随机测量工作中的技术要求i) 将加工好的物料摆放整齐,点好数量,待QC检查j) 如有不良之成品,摆入在不良区,并报请部门主管协助处理k) 加工完毕后,手取成品时必须离开刀轴30㎝以上,以保安全l) 镂铣时应特别注意生产安全，材料镂铣时的正确方向，精神高度集中,手眼配合得当6.3.5NC雕刻：a) 需用机器为雕刻机b) 先将电源开关打开，键盘上有X、Y轴坐标，将刀调至到所雕刻的板的左下角，按“XY 0”键确定，这样零点就确定了。
c) Z为高度调节键盘，根据要雕刻板的厚度将刀调到雕刻的深度后，按“Z 0”键确定雕刻的最低高度d) 在雕刻前先要检查一下水泵的流水情况，若水泵的水流制冷坏了是决不能雕刻的，待维修后才能雕刻，然后检查气压与更换刀具e) 在试雕时为了做到一次合格，不补料，将试雕高度调到所雕刻的板的平面-1mm，试雕后要检查与所要雕刻资料之间的误差将误差调正后方可批量雕刻f) 发现紧急故障或其它情况时，按“停止、取消”键两次还原即可g) 当开机雕刻时，先启动雕刻电机，再按“运行、暂停、删除”键，找到要雕刻的资料才能生产h) 将加工好的材料整齐堆放在栈板上待QC检查及主管抽检6.3.6机砂：a) 需用机器为双面砂光机b) 装砂带时要确认好砂带规格及前后运转方向；确认机器气压表气压是否符合要求；检查砂光轮是否锁紧；打开电源总开关，然后再按机台电源开关c) 手按砂轮启动开关，再按上升下降开关，最后手按输送带启动开关，让机器空转1~2分钟，确认是否运转正常d) 取出一块待加工之半成品，确认厚度，调好机台高度e) 手按启动开关，再一次启动砂轮输送带f) 双手取出一待加工的半成品，有木纹的按木纹方向送入机台内进行砂光。
g) 待送入半成品从机台内输出后，确认砂光一面是否符合要求，如有砂光不良，再次调试上升和下降开关，直至符合要求为止h) 确认好准确无误后，作记录在[首件检查表]上i) 加工好一种型号，应填好流程单，清点数量整齐堆放在栈板上j) 在操作中应作好“自主检查”k) 严禁戴手套操作机台输送带运转时，手不可放在输送带上，以防输送带把手传入机台内6.3.7手砂a) 需用手动磨砂机、502快干胶、刀片等b) 工作台面清理干净,无杂物c) 将待磨砂的半成品定点定位放好d) 将磨砂的半成品放到工作台上,右手拿磨砂机,进行全面砂光,按木纹方向磨光，不得砂透木皮 (注):磨砂机要用双手拿,操作时右手拿机柄,左手压在顶上e) 先将钉眼补土,再磨砂,线条底缝隙过大,必须补木片，特别注意部件的四个内角处打磨与胶水需处理干净f) 做好自主检查,磨好之板件,整齐堆放,并用发泡条隔放在站板上,等待QC及主管抽检6.3.8贴木皮：a) 需用机器为电熨斗、薄木剪切机、手动封边机、真空覆皮机、覆皮热压机b) 薄木剪切机：工序为木皮修边1) 右手打开电源总开关2) 把将要修边的材料准备好，把有破损、黑斑、蓝斑、、黑线、虫孔、矿物线等不合格木皮挑出，然后按长短、宽窄顺序靠桌子放整齐。
3) 右手按机器电源开关，然后按机器启动开关4) 把准备好的材料一次拿2至3扎靠入机台后档板5) 按照灯光线，按台面后退开关，确认好后再按双刀开关6) 把修好边的木皮再检查一遍，看木皮两边是否修好，如果没有修好，应再修一次7) 把修出来的边料放入垃圾桶内8) 严禁戴手套操作，操作时必须精神集中, 以保证操作安全c) 手动封边机：工序为门板侧边等木皮封边1) 待温度表上升到已调整的一定温度后，先开动风机及布胶开关2) 把木皮放置在输送压轮后面的指定位置3) 取一封边条，按封边条的高度调整压轮4) 双手取一块待加工门板紧靠前档，脚踩脚踏开关，待封边条大约输出10~20mm，双手适度用力，从右到左靠紧压轮推出加工物如发现有部位封边条未粘紧，应放在机台边沿来回推压5) 首件加工门板的品质范围记在[首件检查记录表]上，如有不符合，应重新调整所在出现的问题6) 重复2~4之步骤，至全数材料做完为止7) 将加工好的门板堆放整齐，清点好数量，登记在色单上，待QC抽检，再送往下一组8) 如有不良品应放置在不良品区，予以隔离d) 据技术图纸确认木皮颜色，领料后检查木皮长度、宽度、厚度尺寸及木皮表面表面是否有黑点,矿物线虎班等异常现象, 如发现黑点严重应以小刀片刮除,取相同颜色木纹木皮按所需要的长度及宽度裁切加快干胶贴上修补,修补后须以刀背压平再以水胶带固定。
e) 裁好的门板用砂光机装120#砂光进行白胚打磨，转角及斜面用手工打磨f) 打好后清理表面，然后用白乳胶与水按1︰3浓度进行第一次刷胶，用滚筒操作g) 待第一次胶干透后（夏季3—4小时，冬季5—6小时），门板与衬板用砂光机装120#砂光进行打磨，线条、饰条手工打磨h) 门板与衬板打好后清理表面，进行第二次白乳胶刷胶，刷好后立即由两人牵着木皮（木皮为清皮，厚度15-18μm ）两端，使木皮充分拉直、平展的状态下贴在门板上，木皮与木皮的重叠量为10mm左右，待整张门板贴好后用压板压在木皮重叠处，用刀片垂直划割以清理多余部分木皮；线条侧用万能胶刷胶,木皮为无防布，厚10μmi) 贴好的门板放入覆皮热压机进行加工，后附覆皮热压机作业指导；门衬板放入真空覆皮机加工，后附真空覆皮机作业指导j) 线条与门板内侧边贴皮时先加热电熨斗，使其温度达到200℃左右，对刚贴好的部件进行整烫，边烫边用手触摸，防止出现高低和起泡，要求匀力匀速熨烫，以防烫焦加工好后核对数量，经QC检验合格后转入下道工序k) 对用机器加工好的门板与衬板进行修整，每张门板自检到位，堆放整齐，核对数量，经QC检验合格后放置两小时以上，方可转入下道工序。
l) 贴皮与拼花的过程中注意木纹的纹理差与对应性，皮下应无杂质，门板四周修整到位，表面平整、无明显拼缝、气泡、歪斜、焦灼、脱开、裂缝等现象m) 真空覆皮机作业指导:1) 检查真空泵润滑油是否在油眼2/3处，润滑油是否浑浊、乳化，必要时进行更换2) 开启电源，根据需覆皮衬板设置好温度与时间，对烘箱进行预热加温（温度不得超过120ºC）3) 不得将覆膜台在没有工件的情况下置于烘箱内，以免硅胶皮过早老化和损坏4) 达到所置温度，将贴好木皮的衬板等工件放入台箱内注意工件的整齐与之间空隙，以保证通气良好；不得使工件或木皮伸出箱外而影响密封5) 盖上覆皮框，锁好锁扣，关闭放气阀，开启真空泵，缓缓打开吸气阀，使硅胶及附平整并推入烘箱6) 到达所置加热时间，蜂鸣器会发出警报提示加温时间已到，拉出工作台，关闭吸气阀，等气放完后方可打开锁扣，取出衬板等工件n) 覆皮热压机作业指导:1) 打开电源开关，启动加热装置2) 热压的3要素技术要求：² 工作压力:表压力指针不能超过10Mpa² 加热温度：设在75—85℃之间² 保压时间:8±2分钟3) 把门面板放入热压机内，要求居中摆放，启动压机，闭合加压，到了指定时间警报提示完成，立即搬动卸压杆，压机张开，把面板取出。
一个热压过程：压机启动 上升闭合 加压 保压 卸压 张开下降 停止4) 注意事项：4.1 不能空机加压力测试压机，随时检查板上有无硬物、异物4.2 操作过程中，身体不能直接接触热压板，以免烫伤，必要时做好保护装置4.3 压机在闭合过程中绝不允许把手伸入压板内；不允许偏压作业，门板必须放在压板 中间位置，且要求门板小于压板一半6.3.7钻孔与铣合页槽：a) 需用机器为手镂机b) 根据待加工物的形状选择相应钻头并调钻头的深浅,高低c) 铣合页槽时注意门扇与门框合页位置的对应性，注意模板的定位d) 铣猫眼孔、锁具拉手孔大小根据五件件实际尺寸加工，0≤偏差≤+1mm; 操作时，根据技术图纸分清左右开向、内外板等，工作完成、检验合格后摆放整齐，核对数量流入下道工序e) 合页槽孔大小+0.5mm≤偏差≤+1mm，上下位置0≤偏差≤+0.5mm6.3.8压门门芯、 门内/外门板a) 需用机器为冷压机b) 启动电源，确定油缸内30#机械油的油面应保持25～45mm之间调节压力，绿色指针指向2 MPa,红色指针指向3 MPac) 门芯板内填膨胀珍珠岩材料的必须确认表面是否平整，不允许有大面积的凹凸不平现象，四周厚度要均匀，无崩缺；材料密度达到320千克/立方米。
d) 调好发泡胶后均匀的布胶在胆层底板，放入膨胀珍珠岩块并填满，光滑面朝上e) 光滑面均匀的布上胶水，合上胆层面板f) 门芯板内填柳桉指接木的，就指接木二面均匀的布上胶即可g) 压门内、外门板的在1.5mm夹板上均匀的布上胶水h) 重复c-g步骤，芯板之间用薄膜纸和密谋板隔开，直至压台上不好操作为止i) 按闭合开关待干时间夏天为5H，冬天为10Hj) 下架的门芯板与门板必须平稳移出冷压床，按照订单整齐摆放好并做好标识k) 压好的部件不得出现脱胶、少胶现象；经QC检验合格流入下道工序6.4油漆车间6.4.1涂饰技术要求1) 整件产品、配套部件色泽不应有明显色差 2) 漆膜表面基本光滑平整、色泽均匀，漆膜厚度均匀，平均厚度在：30-50μm3) 漆膜涂层不允许有裂纹、露底、剥落、积粉、杂渣、漏嵌腻子、刷毛、涨边、缩孔、色差、流挂、皱皮、划伤、碰伤、打磨砂纹、白点和明显粒子；无明显木孔沉陷、粘膜等缺陷 4) 涂饰部位应保持清洁，无黑色记号、字、胶水及其它杂物存在 5) 涂饰部位不应掉色、褪色 6) 漆膜硬度≥HB（用HB铅笔在产品表面划“#”字形直线，无划痕、破损现象 7) 漆膜附着力：划格法（用划格器或墙纸刀在产品表面划“#”字形方格，直线的间隔距离2mm，然后用封箱胶纸粘贴沿垂直方向撕离连续三次，漆层无剥落现象。
6.4.2白胚打磨:a) 门板用120#砂纸进行打磨，打磨须平整、无毛刺，表面打磨好后刷一层底得宝，底得宝由油漆专业人员调剂，涂刷均匀b) 门板反面刷二甲苯，待干燥后，门板正面擦色，颜色根据样板调刷，凹槽内不得擦色，待干后经检验合格流入下道工序6.4.3底漆:擦色完成后的门板，干燥后用气枪吹干净门板表面，开始喷第一道PE不饱和底漆喷漆时由于油漆干燥得比较快，须一次完成喷漆，并做到均匀、到位喷好后，由操作工平行抬至货架上待干，待隔夜干燥后检验合格流入下道工序6.4.4底漆打磨：a) PE底漆须隔夜干燥后用180#砂纸进行打磨不可打穿木皮，然后用砂纸机装上180#砂纸进行打磨，打磨平整、光滑，手感无凹凸感为宜，注意不得有明显螺旋纹b) 门板侧的锯槽用320#砂纸进行打磨，使其光滑平整c) 打磨后，用气枪吹干净门板表面，检验合格后流入下道工序6.4.5底漆:前道工序完成后由专业人员调配色精，颜色以样板为准，对门板进行施喷，将门板平行放至于货架上待干6.4.6底漆打磨：底漆全部喷好后，要用320#砂纸装在砂纸机上进行打磨，要求达到表面平整、无丝划线、无痕迹等为准然后，再手工用320#砂纸进行打磨，先打磨凹槽，用力适度，不可将槽内色精、油漆打磨掉，再用400#砂纸装在砂纸机上打磨，打磨后达到样板要求，表面无凹印、无砂纸纸划线印，待QC检验合格后流入一道工序。
6.4.7面漆a) 将前道工序完成好的合格门板表面处理干净，由专业人没调配油漆b) 修色，喷涂中喷涂均匀，一次完成，完成后由两人平行抬至货架上待干c) 喷房内必须无灰尘、无蚊蝇、密封性好待干后用600#砂纸手工打磨，将打磨好的表面处理干净d) 对门板等配件进行罩光，罩光后表面必须光滑，光泽良好达到样板要求，完成后经检验合格流入装配车间6.5装配车间6.5.1技术要求按5.5、5.6、5.7、5.8条例执行6.5.2 装配6.5.2.1门扇安装a) 根据所需装配规格的入户门，由部门主管到发料仓库领取相应规格的锁具、侧锁、上下连杆、拉手、旋钮、猫眼、皮条等配件b) 把门板搬至工作台面，用抹布擦拭干净后，用薄膜贴于门板表面，薄膜应粘贴牢固、平整、气泡很少为宜搬动门板时注意双位位置,小心轻拿轻放,以免上下晃动,造成门板开裂、撞坏等质量问题c) 门板底面用鸡毛掸拭去（或用气管吹）表面灰尘并油漆面朝下放置在泡沫塑料工作台上，门板倒上发泡胶水，边上四周10cm之内不能布胶放上夹层，用M4X8自攻螺丝把夹层固定门板上d) 夹层面板上再倒入发泡胶水，边上四周10cm之内不能布胶，合上门板, 用M4X8自攻螺丝把夹层固定门板上。
e) 按相应规格门要求把主锁、侧锁、上下连杆等配件安装在夹层上，调整至用钥匙开启灵活为止然后往铰链包边、锁孔包边、上下包边分别卡装在门板四边在包边拉深孔上钻φ4.2底孔，再攻M5螺丝，用M5X50空心螺丝将其连接牢固要求包边与门板结合紧密（以手指甲插不进为检验标准）f) 在空心螺丝中心孔内装上饰钉装上一半铰链旋紧螺丝，再次调整各锁点至用钥匙开启时灵活无滞留感觉为止自检合格后转入下道工序6.5.2.2套框a) 防火门的门框贴上20x2防火烟条与密封皮条，烟条与皮条必须平整且成一条直线★特別注意有刷胶水地方贴好后的胶水溢流与残留，必须清理干净b) 双人合作将框抬起，门框铰链孔对准门板铰链套入c) 双人合作将门框、门板抬起后，调整左右、上下的间隙，锁舌与门框的间隙至开启时，门板与门框无磨擦，无自开，各锁点开启灵活，无滞留为止，自检合格后通知QC检查d) QC根据检验项目逐扇检验门的有无自开，表面质量、门板与门框有无磨擦，各锁点开启灵活，无滞留、不合格品由装配工或相关部门负责返修，经QC全检合格贴上合格证后转入下一道工序6.5.2.2包木线条a) 按6.3.2条例精切割木线条b) 把套好的半成口门抬上工作台面，用胶锤把门框宽边上二角稍敲高2mm左右，宽边靠外沿位置布上合适的发泡胶，用M4×8自攻螺丝把一副木线条分别固定在门框上。
包木线条操作工有责任控制门板颜色与木线条颜色无明显色差自检合格后品经QC检验后通知品管部主管6.5.3 成品验证品管部主管组织人员组成检验组，对每批成品门负责按出厂检验项目抽样检验，并做相关出厂检验记录检验组至少由3人组成，工程单除经品管部主管签字外，必须再由总经理、生产部经理、销售部、其中一人签字才能包装入库；样门单经总经理、生产部经理、销售部、技术部主管、品管部主管其中二人确定合格也才能包装入库检验细则参照品管部《成品检验程序》检验不合格的按《不合格品控制程序》执行6.5.4 打包a) 包前先确认技术要求，在包装箱的侧面写明客户、型号、规格 、颜色以及左右开向，要求字迹清楚、工整，以方便堆放、查找b) 打包前先准备好所需要的材料、工具，如打包机、包装PP带、马扣铁、透明胶带、塑料袋、纸箱、纤维板、EPE保丽龙（泡沫板）等c) 关上防火门，锁点到位，拔出钥匙穿好铁丝挂在门框侧面的加强片上，以防止钥匙掉落d) 套上塑料袋，正确方法应为从上到下，塑料袋是为了防潮e) 样门单的在门扇二面用泡棉胶带贴上纤维板，纤维板靠下；工程单不需要f) 双面用透明胶带固定EPE保丽龙，EPE保丽龙的作用是为了防止在搬运运输过程中的门体表面划伤。
g) 二端套入分体包装纸箱包装纸箱外标应有产品型号、名称、包装规格、数量、毛重、有制造厂名(LOGO商标)、厂址及合格标志h) 将门靠在三角架上进行打包包装带不宜过紧，过松，以能塞进三个手指为宜i) 特别要求的包装方式特殊对待j) 打包完成，将门抬到临时堆放区域，等待入库6.5.5 成品门入库a) 装配车间主管记录好所需入库钢木门的规格、颜色，数量等并通知仓库保管员接收b) 入库成品门的数量必须当面点清，并按规定办理有关手续手续不全或有误，保管员有权拒绝接收c) 对入库的成品门，保管员必须设立管理台账，并输入计算机进行管理和控制d) 检验合格的成品门，应及时办理入库手续，并立即搬运入库，按照仓库管理的有关规定合理存放入库成品门要及时入账并要求设立物资存放标识卡，标识卡要清晰、准确，务必做到账、物、卡相符e) 仓库内成品门要划分区域摆放，摆放要整齐、有序，通道内严禁摆放任何物资f) 对所有入成品门要分类存放，做到日清月结，每月定期盘点并及时向有关部门和领导报表g) 物资搬运时应避免磕、碰、损坏等现象6.5.6 贮存产品应贮存在通风、干燥处，要避免和有腐蚀的物质及气体接触，并要采取防潮、防雨、 防晒、防腐、防火、防虫等措施，产品平放时底部须垫平，门框堆码高度不得超过1.5 米，门扇堆放高度不超过1.2米，产品竖放时，其倾斜角度不得大于20°。
6．6运输 产品在运输过程中应避免因行车时碰撞损坏包装，装卸时轻抬轻放，严格避免磕、摔 、撬等行为，防止机械变形损坏产品或雨淋，影响安装使用。
