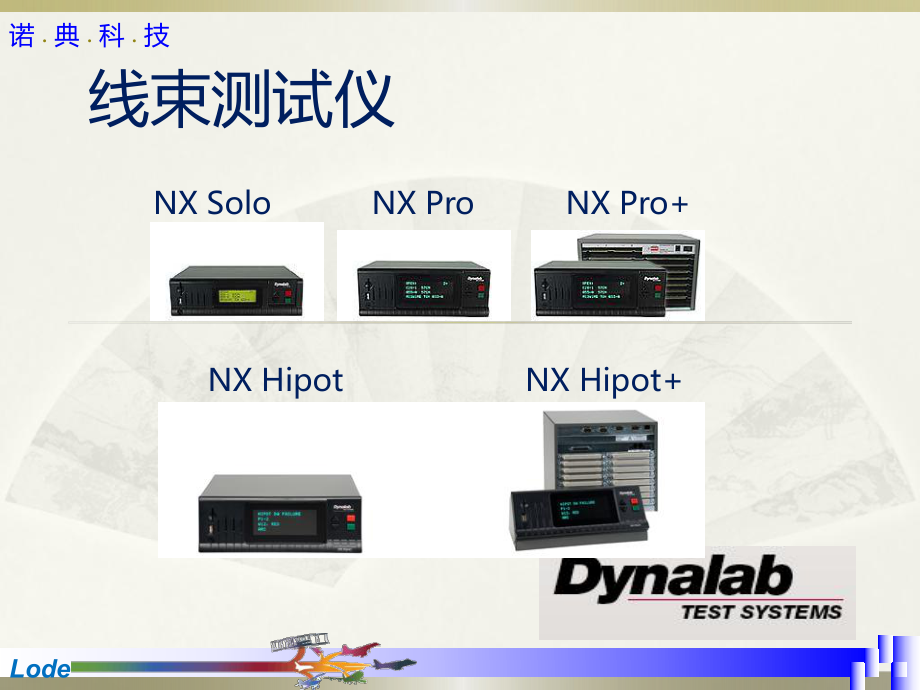

诺.典.科.技Lode线束测试仪NX Solo NX Pro NX Pro+NX Hipot NX Hipot+2022-11-132LodeDynalab公司简介美国Dynalab公司成立于1981年，位于美国俄亥俄州雷诺兹市兰开斯特大街555号Dynalab公司主要生产各类测试设备、电子配件以及印制电路板在制造线束测试仪方面有近21年的历史，在全球已销售各类线束测试仪达19000余台2022-11-133LodeDynalab测试仪全球分布全球分布:Dynalab在世界2022-11-134Lode外场整机测试本处暂时缺少 外场测试方案的照片，请谅解，我们会尽快想法补上2022-11-135Lode外场整机测试利用Dynalab测试仪进行外场测试的优点设备小巧轻便，方便携带（一个手提箱便可）设备自备电池，可以不需要外接电源工作设备可脱离电脑独立运行，方便操作设备可同一程序进行高压与低压测试，提高测试速度设备自带控制加密功能，可设置成某个或者某批专业人员才能对设备进行操作或更改设置2022-11-136Lode各类型测试仪简介及技术参数说明低压测试仪NX Solo NX Solo测试仪 最多可提供256个测试点。
包含两个卡槽，可提供128或256个测试点四行LCD显示屏可用来显示错误信息和状态信息NX Pro NX Pro测试仪最多可提供512个测试点包含四个卡槽，提供128，256，384或512个测试点真空荧光显示器，提供明亮易读的错误和状态信息NX Pro+NX Pro+测试仪采用模块化设计，最多可提供32，768个测试点除了与NX Pro拥有相同的外部结构，还可以使用一系列扩展箱来提供更多的测试点每个扩展箱含有八个测试板，可提供1024个测试点最大可由32个扩展箱连接，提供32，768个测试点2022-11-137Lode各类型测试仪简介及技术参数说明低压测试仪技术参数2022-11-138Lode各类型测试仪简介及技术参数说明低压测试仪技术参数2022-11-139Lode各类型测试仪简介及技术参数说明高压测试仪NX Hipot NX Hipot可提供64128个测试点，电压范围为501500V DC可进行电解质耐压、绝缘电阻测试NX Hipot+NX Hipot+可提供641024个测试点，由显示部分和主控部分组成同样可进行电解质耐压、绝缘电阻测试2022-11-1310Lode各类型测试仪简介及技术参数说明高压测试仪技术参数（进行低压测试时，参数与低压测试仪参数一致）2022-11-1311Lode测试仪配件外场测试标准配件NX Li-ion电池组（DC14.8V 4400mA）Dynalab NX可充电Li-ion电池组，采用4串2并组合形式，电池组内包含相关标准18650电池芯和 安全保护电路。
电池组具备安全保护电路，包括过压、低压、过温、过载等保护Li-ion电池组充电时间为5个小时；低压测试仪带负载测试，电池组可连续使用 10个小时左右；高压测试仪带负载测试，电池组可连续使用 5个小时左右电池组使用寿命2年左右外形轻巧，特别适合外场测试使用2022-11-1312Lode测试仪配件NX 存储卡NX 存储卡用来存储测试程序存储卡最多可贮存 170 个程序，而且可用于计算机和测试仪之间，不 同测试仪之间的程序转移存储卡读写器 用于从计算机存储卡的NX 管理员钥匙 所有的NX测试仪在面板上都设有一个钥匙插槽管理员钥匙用来进入设置界面，终止测试程序，激活控制端口管理员钥匙也可以用来满足测试 程序对管理员的要求管理员钥匙有一定的储存 空间来存储ID等信息，钥匙的信息可通过钥匙读写器来完成2022-11-1313Lode测试仪配件探针 探针主要是诊断工具和卡具装配辅助工具在探针模式下，测试仪可显示探针所接触的测试点如果有程序执行，测试仪也可显示与之连接的连接器和端子的信息这项功能可以提高卡具组装的速度2022-11-1314Lode测试仪配件可选配件打印机 条形码标签打印机可以通过测试仪上的RS-232串口和 测试仪连接。
并配有标签编辑软件来进行标签编辑条形码激光扫描仪 条形码激光扫描仪可通过RS-232串口直接与测试仪连接简单对准即可识别，橡胶曲柄设计更利于条码扫描可确 保一次识别可用来促发规定操作钥匙读写器 钥匙读写器可对管理员和操作员钥匙进行编辑钥匙可直接与计算机串口连接，通过钥匙编辑软件编辑信息，如员工编号，部门编号，员工姓名等这些信息可在测试过程中被调用2022-11-1315Lode测试仪配件控制口模块 控制口模块用来控制外围设备与测试仪连接时模块是独立的，可以激活高电压的装置也可以在特定的条件下自动激活（如程序测试通过或管理员钥匙有效时）卡具连接线 图示连接器及连接线，用户可根据自己的要求进行选择操作员钥匙 所有的NX测试仪在面板上都设有一个钥匙插槽操作员钥匙满足测试程序对操作员的要求操作员钥匙有 一定的储存空间来存储ID等信息，钥匙的信息可通过钥匙 读写器来完成2022-11-1316LodeNX Editor程序编辑软件所有类型的测试仪都是用NX Editor来进行编程的编程采用的是功能强大、简易直观的流程图，而不是晦涩难懂的各种编程语言程序执行开始进行线束的导通、短路测试并显示错误信息，如果搭配选购的LED显示驱动板，可以束夹具上点亮LED指示灯。
给出用户界面，显示提示信息：声音、文字高压测试：电压范围501500V，如右图所示设置程序计数器，用于标签序列号自增设置导入设置好的标签打印文件给出用户界面，显示提示信息：声音、文字移除线束后，进入自循环2022-11-1317LodeNX Editor程序编辑软件线束的连接关系的描述可以直接束连接关系表里完成，也可以通过测试仪的自学习功能来完成2022-11-1318LodeNX Editor程序编辑软件分配测试地址，定义好连接置具后，可自动或手动分配测试地址2022-11-1319LodeNX Editor程序编辑软件如果线束里有元器件：如电阻、电容或二极管等，则须在程序里定义所以，编程于NX Editor就是分配测试地址、填写线束连接关系和建立一个流程图，十分简单2022-11-1320Lode四线测试法(kelvin)简介标准电阻测试法是两线测试四线测试法：待测量的电阻阻值100欧姆当被测电阻阻值小于100欧姆时，为了保证测试精度，测试转接线的电阻和探针与测试点的接触电阻已经不能忽略不计四线测试法有两个测试要求：1、对于每个测试点都有一条激励线和一条检测线，二者严格分开，各自构成独立回路；2、检测线必须接到一个有极高输入阻抗的测试回路上，使流过检测线上的电流极小，近似为零。
3、Dynalab高、低压测试仪四线法测试精度为：0.005100欧姆（0.005，1%）2022-11-1321Lode四线测试法(kelvin)简介测试夹具与测试仪的连接1、所有激励线连接到同一块测点板上，所有感应线连接到另一块测试点板上2、一般来说，激励线连接到测试点板的1、2、5、6、9、10等上，而感应线连接到测试点板的3、4、7、8、11、12等2022-11-1322LodeNX View图形界面显示NX测试仪自带4*20LED字符显示，能够及时准确的显示错误信息、用户提示等同时也可以通过电脑直观显示，对操作员而言，操作简便，显示直观更有助于减轻劳动强度，加快生产速度，从而提高生产效率2022-11-1323LodeNX View图形界面显示NX View图形界面显示错误信息：表示线束开路，测量两点间电阻值大于门槛值1000欧姆夹具模块 针脚信息连接器图形导线的颜色和名称实际的连接器照片可自行制作2022-11-1324LodeDynalab测试仪应用Dynalab 测试仪被广泛用于航天、航空、交通、通讯、计算机、家电等许多行业；在全球的一些大型汽车线束制造商及设备线束制造商都已选用Dynalab测试仪：如Lear、Alcoa Fujikura(AFL)、Sumitomo、Leoni、Viasystems(ECM)、NOMA等。
2022-11-1325LodeDynalab测试仪应用典型的线束测试版:2022-11-1326LodeDynalab测试仪应用Dynalab测试仪现场应用:2022-11-1327LodeEND Thanks！2022-11-1328Lode本文观看结束！2022-11-1329Lode谢 谢欣 赏！2022-11-1330Lode。
