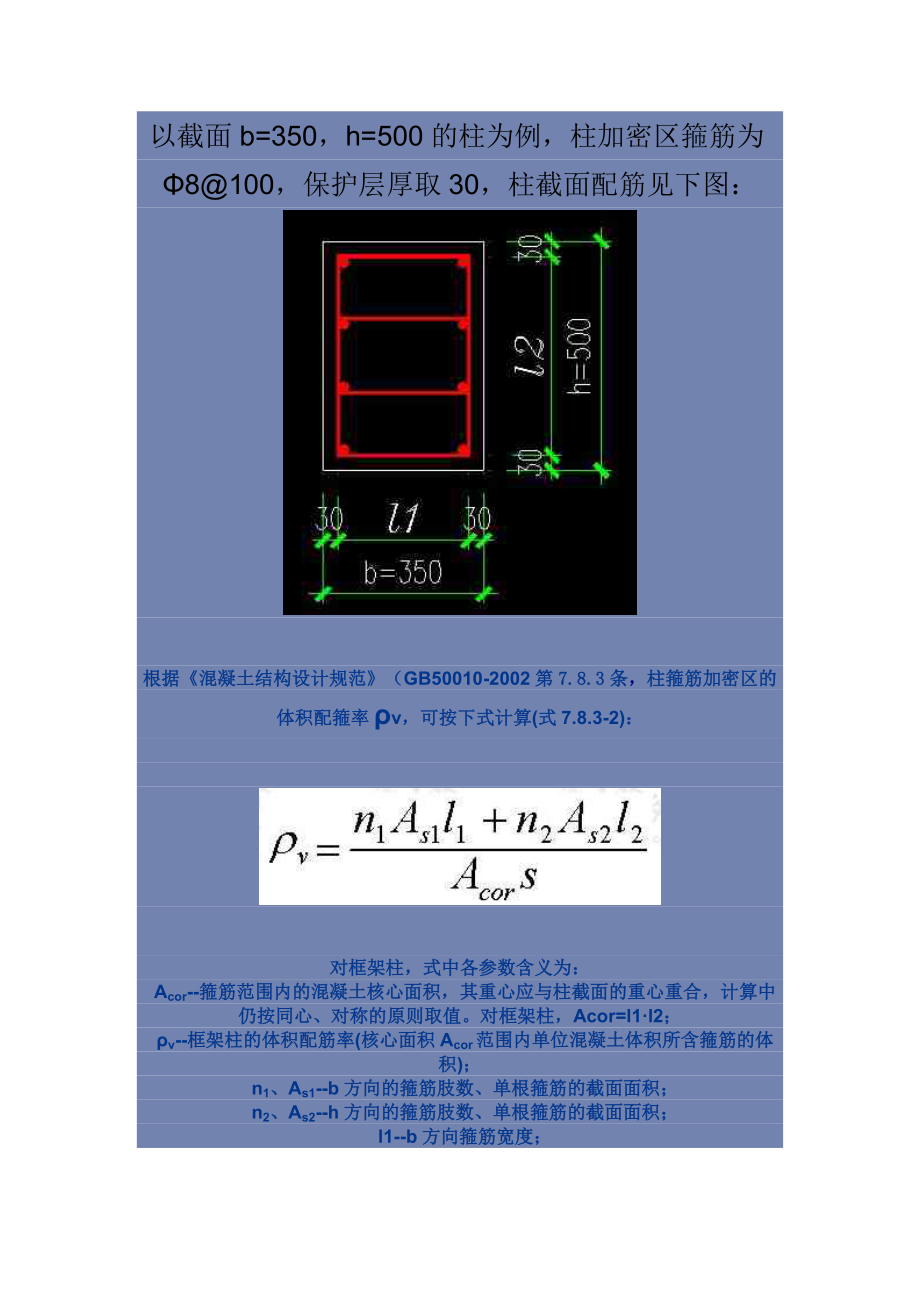

以截面b=350，h=500的柱为例，柱加密区箍筋为Φ8@100，保护层厚取30，柱截面配筋见下图： 根据《混凝土结构设计规范》（GB50010-2002第7.8.3条，柱箍筋加密区的体积配箍率ρv，可按下式计算(式7.8.3-2)： 对框架柱，式中各参数含义为： Acor--箍筋范围内的混凝土核心面积，其重心应与柱截面的重心重合，计算中仍按同心、对称的原则取值对框架柱，Acor=l1·l2； ρv--框架柱的体积配筋率(核心面积Acor范围内单位混凝土体积所含箍筋的体积)； n1、As1--b方向的箍筋肢数、单根箍筋的截面面积； n2、As2--h方向的箍筋肢数、单根箍筋的截面面积； l1--b方向箍筋宽度； l2--h方向箍筋宽度； s--箍筋的间距 上例中b方向箍筋肢数为n1=4，h方向箍筋肢数为n2=2，Φ8钢筋截面积为As1=As2=50.3m㎡，l1=350-60=290mm，l2=500-60=440mm，箍筋间距s=100mm，按上式计算的柱体积配箍率为： （4×50.3×290+2×50.3×440）/（290×440×100）=0.00804；。
