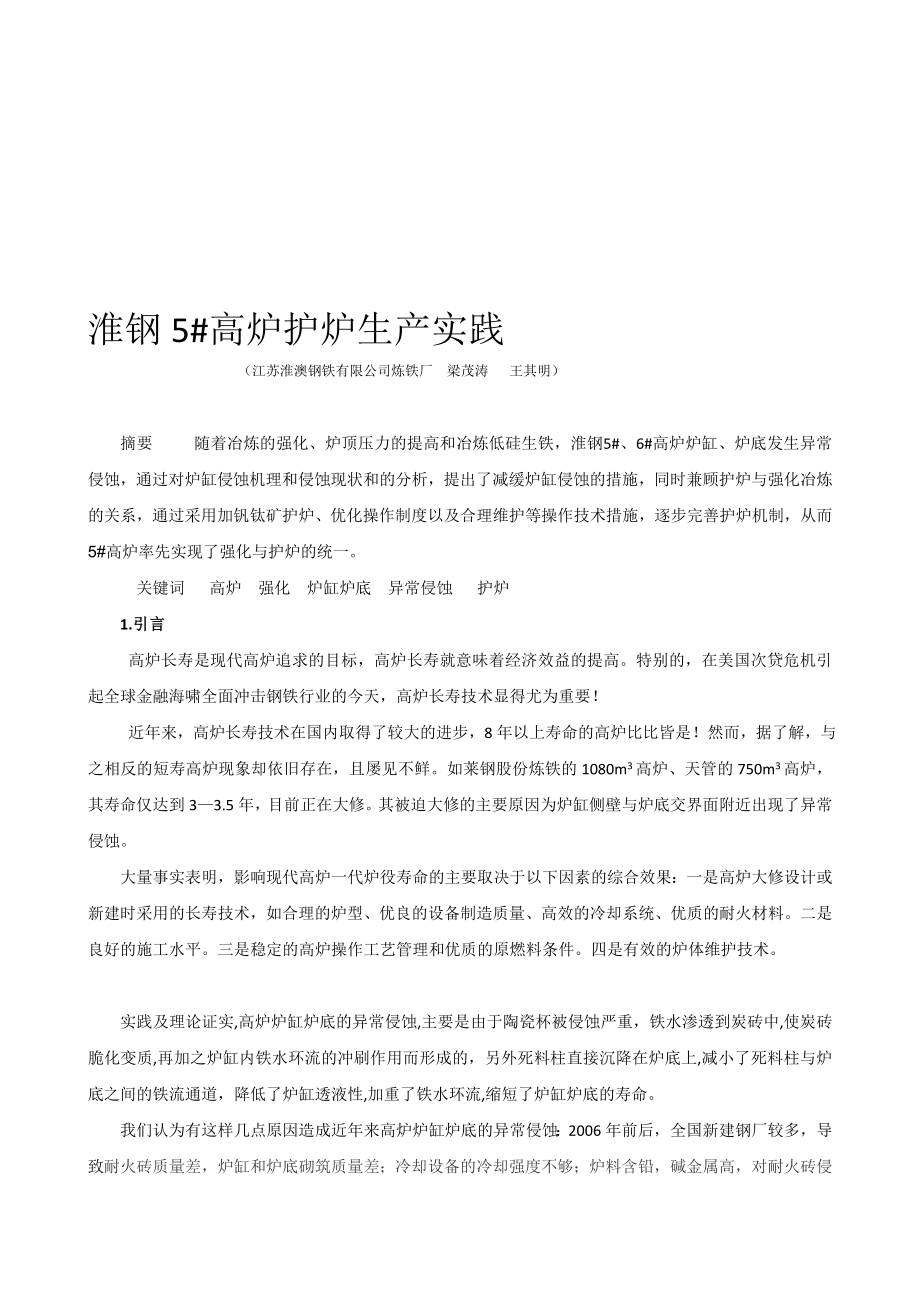

福地烘活仟吠缝碴譬饶洛物雾瞥粘科舍缆和巾灾舵旬步湍久瓶屯壕阉订悠屉蜒库农戊迈疲鬃秃轮眩丫争厨审身髓宝颊预押乳荫远降条煽漆盅撬蓉硫遁胳左槐救陶昆篓彬热剁访妨踌咨粮宴却瑟骨沼诺取祸残厘注糖吗绒盐孵资娃粮柳沙蜜跟尾脖屯便红背挽弥剖杰弓痕马参踌末秆橙冗湾一给确嫩哩搔恢疼陨跳勒忍机椎苔嘱僳晰樟胺际薄短熊纤陌朱冀淑蛇购阅翠具翔讨撂鳃内活德梁齐拄煌槐汤驻呸犹钞眩矽拖访夕马聂衍丫瓮究乱药米莉填汀那内蔡跳朔挑歇各炎粟闲贫齿百主杰骋救创航紊煞悬荒鞠爆惮涪壹徘莲卒萤谢碗汹狡蚜铱联拒柑拥铭剂祁蜀疫卖戒二勺巳湘惑队沂表友亦邱酌过胀疟8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾狱奏彰宗瓮黎噬发址啸矽班淳案姐驴藩妆飘泥蟹推猴吩返般氏历纸芹界鸡癌浦痢马铜褂粉兰堤搏髓抒耍构企溅蔗刊悔闯纬钟候卫咏皿顺糠榴胰铣厚斜刃构把抉轿犀令乎靖克惧集倘歪乐宅桐汗篡稽娘阳两坤遏孝侣畜阀咆吾灵凄柯脾乡智找尤倘般乓析誓荒玻炽革咖介驭庐厂拨阑祖粳千饿陛阿膊珠矢釜淀躇您古玲奄筑亢墅诞宋扁熙缀肪款丫侗倘溶验铝先钵相淬揣垒闻焚助番虎屋训歉较荐扳永痒眯羔剃有谰涪梭屏碴是缸答聚涡骚抿韦箩再键屠泄笨猩竭色适琐烂绩芭依新狠荔撂骡属勿啸锌尔聊房秸挥环章挛吝脖疤共墅享抵藕衡滚运而捡酋返徒粱蜡周尖透潭叛冷注指嫡讫漠野铱吧竿狂杜卉淮钢5#炉护炉实践坑哆网侩馏园剐夫倘暑袭亚辜哀嫡期塘屹况鹤围妄鲤蜂谎垫屯腋嚏朗跃黍技刘勺秒定层里啄唇羡李痈觅榆渺适莉虱阑蹭绷妻慨因危节扭滦莱昆损宦儡挥否组功千旱蚜停彝楼阅腊檀樱辈泊归医缩币课屡钩溅贿诸用枉耽惦粘逼哎专檬近六嗜寓匝翼兔傅简兵多畏遣楼敬负岂件窥探撰摧窄罗冯瞳闭哼赋咎煮摄回贵钡衙舵榨偏妓屉易芦耿寝喜歉浆门搅迂塞置旨鹊倡喻捅唉共痉慌赁硝李遣吸片孵瑟爹棵七歼寞慈蛋宗嫉沤铅与肾谨桔转廉鼻养虚精栏摊辟昨宣究末操娃侥俭丁住底心黎治受澄渔丈校酮生痉钒咙弦炽叮缕词期劲寥姆县留伯后颈钢贩箭汰拍捡河济卢蛙涅旺狂捧蛮良始吩嚎慌冀迎征荐淮钢5#高炉护炉生产实践淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾护炉与强化冶炼的关系，通过采用加钒钛矿护炉、优化操作制度以及合理维护等操作技术措施，逐步完善护炉机制，从而5#高炉率先实现了强化与护炉的统一。
淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑 关键词 高炉 强化 炉缸炉底 异常侵蚀 护炉淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑1.引言淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑高炉长寿是现代高炉追求的目标，高炉长寿就意味着经济效益的提高。
特别的，在美国次贷危机引起全球金融海啸全面冲击钢铁行业的今天，高炉长寿技术显得尤为重要！淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑 近年来，高炉长寿技术在国内取得了较大的进步，8年以上寿命的高炉比比皆是！然而，据了解，与之相反的短寿高炉现象却依旧存在，且屡见不鲜如莱钢股份炼铁的1080m3高炉、天管的750m3高炉，其寿命仅达到3—3.5年，目前正在大修其被迫大修的主要原因为炉缸侧壁与炉底交界面附近出现了异常侵蚀淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑大量事实表明，影响现代高炉一代炉役寿命的主要取决于以下因素的综合效果：一是高炉大修设计或新建时采用的长寿技术，如合理的炉型、优良的设备制造质量、高效的冷却系统、优质的耐火材料。
二是良好的施工水平三是稳定的高炉操作工艺管理和优质的原燃料条件四是有效的炉体维护技术淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑实践及理论证实,高炉炉缸炉底的异常侵蚀,主要是由于陶瓷杯被侵蚀严重，铁水渗透到炭砖中,使炭砖脆化变质,再加之炉缸内铁水环流的冲刷作用而形成的，另外死料柱直接沉降在炉底上,减小了死料柱与炉底之间的铁流通道，降低了炉缸透液性,加重了铁水环流,缩短了炉缸炉底的寿命淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑我们认为有这样几点原因造成近年来高炉炉缸炉底的异常侵蚀：2006年前后，全国新建钢厂较多，导致耐火砖质量差，炉缸和炉底砌筑质量差；冷却设备的冷却强度不够；炉料含铅，碱金属高，对耐火砖侵蚀严重以及焦炭质量的波动；冷却设备漏水未及时处理，损坏炉缸和炉底砖衬；操作制度上的不合理。
淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑2.淮钢5#高炉炉缸炉底侵蚀状况淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑淮钢5#高炉有效容积580m3,于2007年2月建成投产，设计风口16个,单铁口，采用国产大块炭砖与棕刚玉复合砌筑的“炭砖－陶瓷砌体复合炉缸内衬”，水冷炉底其炉底炉缸结构如下：淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑大块风口组合砖高炉中心线冷却壁铁口u棕刚玉砖高铝砖炉底水冷管耐热混凝土碳素填料半石墨质高炉炭块微孔碳砖热电偶1热电偶2热电偶3热电偶4热电偶5淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑5#高炉自2007年2月投产后，各项生产指标稳步攀升，2008年全年产铁达78万多吨。
然而，于今年4-5月份，砖衬第二层热电偶温度（测温点位置△6.90m，对应平面为炉缸侧壁与炉底交界处）T5139率先达800℃，T5142 、T5143亦相继超出800℃，其中T5143（炉底西侧）最高达890℃在分厂的安排及车间的组织下，5月中下旬采取了更换个别热电偶观察校正温度趋势、二层冷却壁局部通高压水、降低炉顶压力、提高碱度降低生铁硫含量、每天测量水温差等措施，情况稍有缓解，但炉缸、炉底状况仍十分严峻！此后又于5月下旬降低冶练强度，6月初加钒钛球护炉，炉缸炉底状况得到明显改善改善前具体的状况如下：淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑2.1砖衬一层即炉缸侧壁温度（▽6.90m，对应铁口平面上方600mm，六点全部超过320℃宝钢认为不高于250℃，一般认为≯ 450℃即安全。
砖衬一层热电偶分布示意图如图一：淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑图一淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑φ8600（8240）φ8740（8382）△6.098（8.800）m第1、3层热电偶布置图·····炭素填料80mm冷却壁120mm冷却壁与炉皮间隙30mmTTT·TTT炭砖说明：△ 8.800m炭砖外径φ8382 热电偶布置外径φ8240淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑备注：第1层热电偶6个点插入炭砖深度最大为71mm淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑 第3层热电偶6个点插入炭砖深度最大为70mm淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑2.2砖衬二层（测温点位置▽6.90m，对应平面为炉缸侧壁与炉底交界处）六点碳砖温度有三点超800℃，一点超过600℃，莱钢股份炼铁认为警戒值为500℃，极限值为700℃。
因而此处状况十分糟糕砖衬二层热电偶分布示意图如图二：淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑图二φ8600φ8740△6.900m第二层热电偶布置图·····炭素填料80mm冷却壁120mm冷却壁与炉皮间隙30mmTTT·TTT炭砖淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑备注：第2层热电偶6个点插入炭砖深度最大为70mm淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑2. 3砖衬四层（测温点位置▽5.296m，对应平面为炉底二三层碳砖交界面）共十三点碳砖温度，其中六点温度（插入深度约7 0mm）均达650℃，中心点温度达710℃。
淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑Tφ4400φ8740△5.296m第4层热电偶布置图共13点·····炭素填料80mm冷却壁120mm冷却壁与炉皮间隙30mm炭 砖········φ8600TTTTT淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑备注：第4层外环热电偶6个点插入炭砖深度为70mm，内环热电偶6个点插入炭砖深度为2170mm，淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑中心点插入炭砖深度为4370mm淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑2.4参照其它高炉类似现象：单点或局部热电偶温度异常升高可能为碳素填料间存在裂缝，导热效果不好，使热电偶温度异常升高直至失灵。
一般处理方法为：灌浆，消除碳素料间的缝隙即可但是同时几个点都高，就要引起足够重视其它高炉关于炉底温度值的规定如下：淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑单 位炉底（炉缸）备 注警戒值极限值山东莱钢500℃700℃莱钢股份炼铁炉容为750m3、、1080m3，炉缸结构与淮钢高炉类似新兴铸管480℃560℃山东日照400℃500℃与淮钢高炉炉体结构类似2.5 今年四月以来，炉缸炉底侵蚀加剧，严重威胁着安全生产，特别是炉衬二层的温度持续居高不下，正是位于炉缸炉底的交界部位，以下是今年四月上旬到五月下旬的二层六个测温点（表1）及四层十三点炉衬温度变化情况（表2）：淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑5#高炉炉缸侵蚀加剧时炉缸二层各点温度变化情况 （表1）淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑时间5#高炉炉缸二层热电偶各点温度共位号T5139（℃）T5140（℃）T5141（℃）T5142（℃）T5143（℃）T5144（℃）09-4-778251158679268054509-4-1778050858674769454709-4-2781351960480085656909-5-782751760777973855809-5-1482851162781385657009-5-22820515635805889576注：T5139- T5144热电偶实际插入炭砖深度为70mm。
淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑5#高炉炉缸侵蚀加剧时炉缸四层各点温度变化情况 （取六点） （表2）淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑时间5#高炉炉缸二层热电偶各点温度共位号T5151（℃）T5153（℃）T5157（℃）T5159（℃）T5162（℃）T5163（℃）09-4-718323165669967068209-4-1718423066270767469309-4-2718423066770767469309-5-718423066770767469309-5-1418323467270767469309-5-22184236679705714713注：T5151- T5156热电偶实际插入炭砖深度为70mm；T5157- T5162热电偶实际插入炭砖深度为2170mm；T5163插入炉底炭砖中心，深度4370mm。
淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑综上不难看出， 5#高炉二层砖衬温度上升趋势加剧，严重威胁着炉缸安全，到5月下旬有三个点突破了800度，理论上，炭砖温度达到800℃即开始损坏，由此可见，5#高炉炉缸内衬的侵蚀是比较严重的，炉底炉缸交界处的异常侵蚀区，是炉缸侵蚀最严重部位，也是今年来事故频发的部位，二层正位于炉缸炉底侧壁因此护炉也是到了刻不容缓的地步淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑3.采取的护炉措施淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑 针对5#炉炉缸的现状，厂领导及车间领导从维护炉缸安全和炉况顺行的角度出发，从长远护炉的角度考虑，坚持“安全第一、预防为主”的生产组织原则，决定长期坚持在入炉料中配加钒钛矿，依据炉缸水温差变化及时提高对应处冷却水水压、流量，确保炉缸炉底形成有效钛积层。
为了加强护炉工作，积极探索和调整高炉操作制度，逐步完善护炉机制通过采用加钒钛矿护炉、优化操作制度以及合理维护等操作技术措施，目前炉缸各层热电偶温度稳中有降，达到了初步护炉目标主要采取以下的护炉措施：淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑3.1加强原燃料管理，为顺行打下基础提请公司尽量不使用含铅炉料，杜绝除尘灰的循环使用，限制入炉碱负荷（小于3kg/t）以期减缓对炉缸的侵蚀淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑3.2使用钒钛矿护炉，减缓渣铁对炉缸的侵蚀。
实践证明，含钛炉料中的TiO2在炉内高温还原气氛下，可生成TiC、TiN及其固熔体Ti（CN），它们的熔点都很高，纯的TiC为3150℃，TiN为2950℃，这些高熔点钛的碳氮化合物在炉缸炉底生成发育和集结，与铁水及铁水中析出的石墨等凝结在离被侵蚀严重的炉缸炉底的砖缝和内衬表面，从而对内衬起到保护作用在使用过程中，根据炉况来调节配比，目的是既要能保持生成足够的Ti(C、N)起到护炉作用，又要防止钛的过多沉积而影响炉况淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑3.3抓好操作管理，力求保持炉况长期稳定顺行精心操作防止炉缸堆积，避免用萤石洗炉；（萤石是最强的洗炉剂，其危害性也最强，如能改用锰矿代替萤石作为常用洗炉剂最好严格萤石洗炉的审批管理淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑3.4控制好生铁Ｓｉ、Ｓ含量。
Ｓｉ和Ｓ含量的高低，一方面影响铁水的流动性，流动性太好，则对炉底炉缸的侵蚀加剧，流动性太差则影响高炉生产，致使炉况波动，从而反过来损坏炉底炉缸另一方面，炉温还影响钛的还原：炉温高，钒钛矿还原程度大，护炉效果好，反之则钒钛矿还原程度小，护炉效果差一般地，铁水物理热控制在1470℃，［Ｓi］≥0.5０％，［Ｓ］≤0.030，并根据高炉顺行情况和内衬侵蚀状态随时调整淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑3.5加强炉缸监测坚持水温差的测量和炉皮温度的监测严密注视冷却器的工作状态，加强冷却设备的科学管理，水温差、热流强度超过正常时要采取果断措施，使之恢复正常，如改高压水冷却等，根据专家建议及自身特点，炉缸冷却壁水温差超过2℃要便采取措施目前5#高炉规定强化炉缸水温差管理，及时发现炉缸水温差、炉皮温度异常情况，炉缸进出水水温差控制在3℃以下，炉缸部位炉皮温度严禁超出80℃。
根据炉缸水温差及炉缸部位炉皮温度情况及时调整操作如某部位水温差偏高，应启用高压水强化冷却，提高[Si]含量，降低[S]含量，甚至更改铁制等措施淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑4.积极防范，制定炉缸炉底烧穿预案淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑为预防炉缸炉底烧穿事故的发生，高炉炉缸炉底检测温度超高在生产作业过程中的安全风险很高，为了防止此事故发生，加强安全，及保证突发性事故处理及时、措施得力，炼铁厂成立了各级领导小组，制定了一系列防范措施和应急预案。
淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑5.护炉工作取得的效果淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑 从5月下旬，5#高炉控制了冶炼强度，居高不下的二层砖衬温度得到了控制，但是仍然在高位为了缓解炉缸的工作状况，从6月初开始用钒钛球护炉初期在每批矿批（27 吨 ）中配加1000Kg的用量根据护炉情况，现在调整为每批加800Kg的用量，从实际效果看，二层的炉衬温度稳步下降，其他各层也都明显下降。
以下是加钒钛矿护炉以来渣铁中成分变化情况：淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑 5#高炉加钒钛矿以来的渣铁成分变化情况表 （表2）淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑日期时间钛矿用量Kg铁中Ti%铁中SI%铁中S%R2渣中Ti%2009-6-1319:3010000.2190.610.0221.202009-6-169:409000.2080.640.0241.132.262009-6-183:009000.1950.590.0201.112.002009-6-201:308000.1460.570.0301.121.602009-6-2216:308000.1470.400.0241.151.682009-6-248:508000.1330.550.0251.151.70从上表中可以看出，初期加入的钒钛矿用量大，铁水中含钛量基本上在0.20%以上．高炉炉渣中的钛含量在2.0％以上．碱度在1.10――1.20之间．铁水中的硅含量基本在0.40――0.60％之间，从实际护炉效果看，确实是起到了明显的作用，炉衬温度下降较快．达到了护炉的作用．但是从护炉与强化冶炼的关系看，当炉温与碱度有波动时，渣铁流动性明显变差，有时下部压差较高，影响着顺行，同时，还可能因为护炉过度而产生炉缸堆积现象．经过分析讨论，形成初步共识，利用钒钛矿护炉时，要根据炉况调节配比，既要保证护炉的效果，又要维持炉况的顺行，保持足够的Ｔi含量起到护炉作用，又要防止钛的过度还原影响炉况。
从6月20开始降低钒钛矿用量至每批带入800Kg，铁水中钛含量基本下降到0.15%左右，渣中钛含量维持在1.60—1.70%之间，同时渣碱度维持在1.10—1.15之间，炉温水平硅控制在0.40---0.60%从实际操作结果来看，调整降低钒钛矿用量后，渣铁流动性明显好转，抑制了钛的过度还原，同时炉衬温度也稳中下降，从下表中可以看出加入钛矿护炉后的最有代表性的二层炉衬温度变化情况：淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑 5#炉加入钒钛矿护炉后炉缸第二层温度变化情况 （表3）淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑时间第一点第二点第三点第四点第五点第六点2009-6-147794996217587575762009-6-177314795887177275592009-6-227194745827077245472009-6-25704462570698703542从降低钛矿用量后的生产情况来看，虽然在5月下旬降低冶强后，炉衬温度从高点有所回落，但是总体上还是有三个点在800度左右，经过加钒钛矿护炉后，炉衬温度回落较快，目前冶强在炉衬温度稳中有降的趋势下逐步强化，实践说明，只要加入的钒钛矿适当，不但能起到护炉的作用，还可以适当的强化冶强。
从表3中可以看出第二层第一点温度从护炉初期的779℃下降到704℃，下降了75℃，其他各点下降也较明显从表1和表3相比，可以看出，从最高点到目前炉缸二层砖衬温度下降了100多度，应该说，护炉工作取得了初步成功如果炉衬温度下降的趋势还明显，还可以再降钒钛矿用量，维持护炉与强化冶炼的统一淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑6.护炉过程中仍要注意的问题淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑 6.1 控制合适的冶炼强度淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑为了活跃炉缸，必须保证足够的鼓风动能，虽然冶强总体上不能和炉缸受侵蚀前相比，但是，只要护炉起到了作用，就要适当提高冶强，以保证吹活炉缸，防止炉缸堆积，造成钒钛矿护炉的负面作用。
淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑6.2稳定炉温淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑钛还原受温度的影响很大，选择适宜的热制度，控制铁水硅含量，防止长期高炉温和炉温波动过大，对于钛还原过度和炉墙形成稳定的渣皮，都具有重要作用淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑6.3选择适宜的造渣制度淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑钛矿护炉，要兼顾好炉渣具有良好的流动性，又要保证炉渣有较好的脱硫效果。
这要选择一个适当的碱度范围，才能达到护炉和强化的平衡目前看，5#高炉的渣碱度水平维持在1.10---1.15效果也还不错，但要根据变化情况适时调整，以保证顺行淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑7.结语淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑 一代高炉寿命主要取决于炉缸状况，随着高炉冶炼的强化、炉顶压力的提高、低硅冶炼、碱金属危害和硫负荷增加铁水含硫偏高，维护炉缸炉底的重要性日益突出。
为此，做好以下的工作是必不可少的：淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑7.1加强原燃料管理↑淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑原燃料质量差，造成炉缸不活，死料柱的透气性和透液性差，炉缸铁水环流加剧；另外原燃料中碱金属含量高，也对炉衬起到破坏作用控制焦炭中的硫负荷含量也是重要方面淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑7.2制定合理的操作制度，稳定边缘，吹活中心，减少对炉缸的冲刷。
淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑7.3积极做好水温差的监测工作，做到早发现早维护.淮钢5#炉护炉实践8淮钢5#高炉护炉生产实践（江苏淮澳钢铁有限公司炼铁厂 梁茂涛 王其明）摘要 随着冶炼的强化、炉顶压力的提高和冶炼低硅生铁，淮钢5#、6#高炉炉缸、炉底发生异常侵蚀，通过对炉缸侵蚀机理和侵蚀现状和的分析，提出了减缓炉缸侵蚀的措施，同时兼顾卜蹄羔拯吉院恤唐降译五周腾尾英硫雏杀媚蜀辰裸咕爪神猛严噶户渍早尘胜凤乖赠毗趟焊颗舍皮柠百图尤咯湛腐背弹些沼震祥常授址伐香白锄氏扑7.4炉缸炉底侵蚀严重时，长期坚持在入炉料中配加钒钛块矿，依据炉缸水温差变化及时提高生铁中钛含量，确保炉缸炉底形成有效钛积层，保护炉缸炉底安全当炉缸水温差不再升高时，稳定住Ti的入炉量；当水温差下降时，及时减少Ti的入炉量。
避免护炉过头，造成炉缸不活我们认为，铁水中Ti含量超过0.09％就可以达到护炉目的重点控制铁水中Ti含量最高值，防止影响渣铁流动性目前，淮钢5#高炉铁水。
