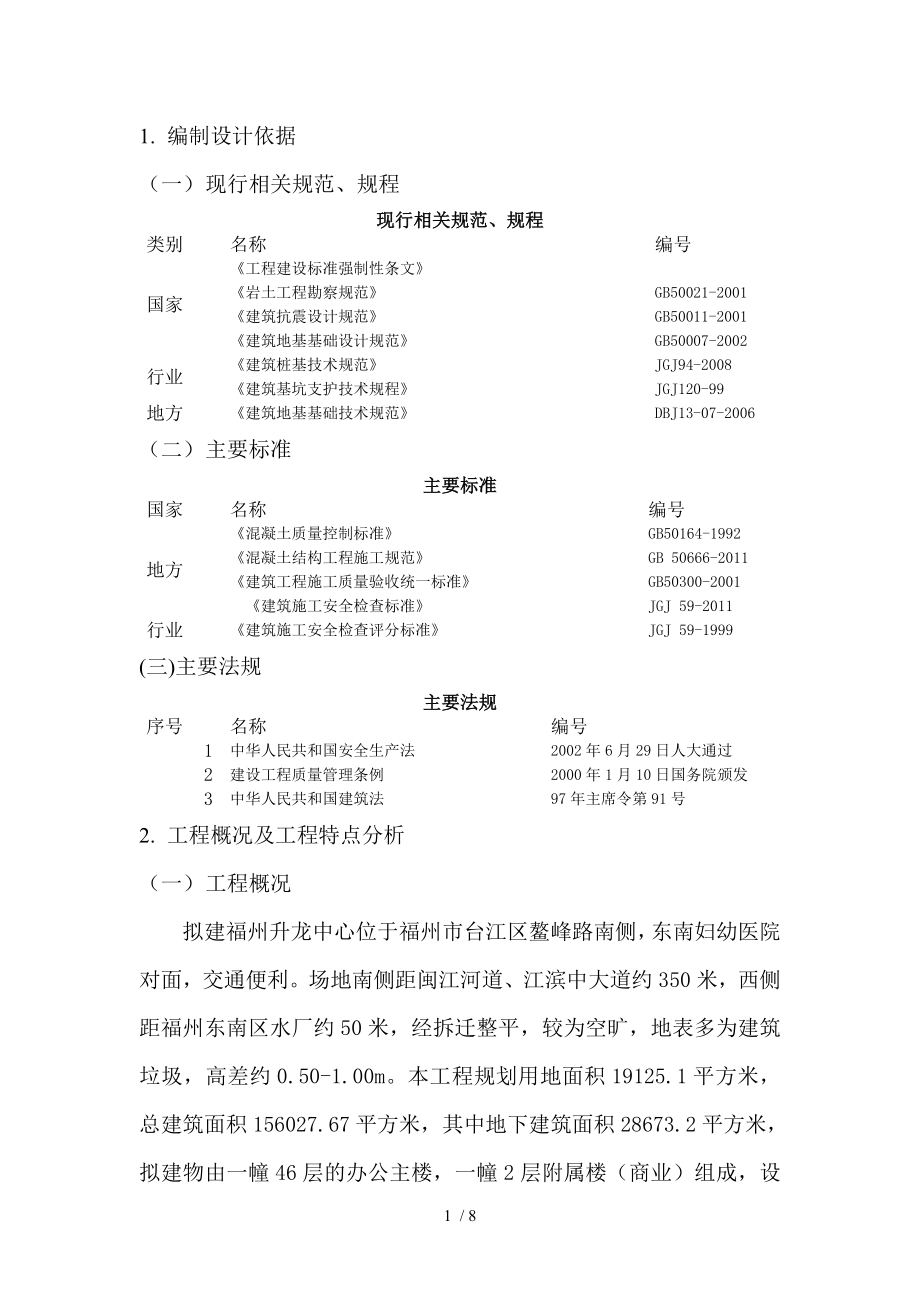

1. 编制设计依据（一） 现行相关规范、规程现行相关规范、规程类别名称编号国家《工程建设标准强制性条文》《岩土工程勘察规范》GB50021-2001《建筑抗震设计规范》GB50011-2001《建筑地基基础设计规范》GB50007-2002行业《建筑桩基技术规范》JGJ94-2008《建筑基坑支护技术规程》JGJ120-99地方《建筑地基基础技术规范》DBJ13-07-2006（二） 主要标准主要标准国家名称编号地方《混凝土质量控制标准》GB50164-1992《混凝土结构工程施工规范》GB 50666-2011《建筑工程施工质量验收统一标准》GB50300-2001 《建筑施工安全检查标准》JGJ 59-2011行业《建筑施工安全检查评分标准》JGJ 59-1999(三)主要法规主要法规序号名称编号1中华人民共和国安全生产法2002年6月29日人大通过2建设工程质量管理条例2000年1月10日国务院颁发3中华人民共和国建筑法97年主席令第91号2. 工程概况及工程特点分析（一） 工程概况拟建福州升龙中心位于福州市台江区鳌峰路南侧，东南妇幼医院对面，交通便利场地南侧距闽江河道、江滨中大道约350米，西侧距福州东南区水厂约50米，经拆迁整平，较为空旷，地表多为建筑垃圾，高差约0.50-1.00m。
本工程规划用地面积19125.1平方米，总建筑面积156027.67平方米，其中地下建筑面积28673.2平方米，拟建物由一幢46层的办公主楼，一幢2层附属楼（商业）组成，设二层大底盘式地下室（地下车库）建设单位：福建升龙房地产开发有限公司设计单位：中建国际(深圳)设计顾问有限公司勘察单位：福建岩土工程勘察研究院（二） 场地工程地质、水文地质条件拟建场地位于福州盆地东南部，闽江河道北侧，属冲淤积平原地貌单元，场地原为闽江古河漫滩经拆迁平整后，整个场地地面相对平坦，四周较为空旷1. 工程地质条件拟建场地上覆第四系堆积、淤积、冲洪积地层，下伏燕山晚期花岗岩在钻孔深度范围内岩土层可分为9主层（层中夹有若干透镜体），按地层新老关系，自上而下分述如下：①杂填土(Q4ml）：灰黄、灰褐、杂色，稍湿～饱和，松散状态主要由石英砂、粘性土、砖瓦砾、砼块、碎块石等建筑垃圾组成，硬杂质含量约为35～60%，最大块径可达20cm以上，局部石英砂为主，均匀性较差，含少量生活垃圾等，为人工堆填而成，堆填时间约1年本层场地内均有分布，厚度1.40～3.50米 ②淤泥(Q4m）：深灰色，饱和，流塑主要由粘、粉粒组成，含有机质(约5%左右)，混夹极薄层状粉细砂，具腥臭味，污手，干强度、韧性中等，稍有光泽，无摇震反应，局部相变为淤泥质土。
本层局部缺失，分布不均，厚度0.50～4.80米③中砂(Q4al+pl)：灰黄、浅灰、深灰色，饱和，多呈稍密状，局部松散或中密状态，主要由石英砂组成，其中：粗砂含量2.4-55.2%，中砂含量8.6-57.1%，细砂含量6.0-53.4%，粉、粘粒含量4.9-28.5%，局部相变为粉砂或粗砂局部出现中砂淤泥互层状，中砂为主本层场地内均有分布，厚度7.00～13.20 米，层底标高-5.90～-9.88米④淤泥夹砂(Q4m）：深灰色，饱和，流塑-软塑主要由粘、粉粒组成，含有机质(小于5%)，混夹极薄～薄层状粉细砂～中砂，具腥臭味，污手，干强度、韧性中等，稍有光泽，无摇震反应，局部相变为淤泥质土夹砂本层场地内均有分布，厚度1.50～9.30米，层底标高-8.28～-17.05米⑤中砂(Q4al+pl)：灰黄、浅灰、深灰色，饱和，多呈中密-密实状态，主要由石英砂组成，其中：粗砂含量0.8-66.1%，中砂含量9.7-71.1%，细砂含量2.6-45.8%，粉、粘粒含量3.3-28.7%，局部相变为粉砂或粗砂，层底含砾卵石颗粒变大相变为砾砂、圆砾本次勘察基坑孔孔深至本层，办公主楼、附属楼（商业）及地下室部分钻孔穿透本层，该层场地内均有分布，层厚24.50～40.80米。
局部分布有⑤-1淤泥夹砂（淤泥质土夹砂）透镜体：深灰色，饱和，流塑-软塑主要由粘、粉粒组成，含有机质(小于5%)，混夹极薄～薄层状粉细砂～中砂，具腥臭味，污手，干强度、韧性中等，稍有光泽，无摇震反应钻孔ZK1～6、ZK8、ZK9、ZK13、ZK14、ZK16、ZK19～24、ZK26、ZK27、ZK30、ZK32、ZK36、BK1、BK2、BK5、BK6有分布，厚度0.50～5.80米，标高-28.89米(深度34.80米)以下无淤泥夹砂(淤泥质土夹砂)透镜体分布⑥卵石（Q3al+pl）：灰色、灰黄色，饱和，多呈中密状态，局部稍密或密实卵石含量约51.5～65.5％，砾石含量1.8～29.8％，粒径一般在0.3-7cm，最大可达10cm以上，个别达20cm，多呈亚圆形，母岩以花岗岩等硬质火山岩为主，呈中风化状，分选较差，级配良好充填物以石英砂为主，粗砂含量1.4～19.1％，中砂含量1.7～17.5％，细砂含量0.4～3.2％，粘粉粒含量0.3～13.1％，胶结差，局部相变为圆砾场地内均有分布，除基坑孔外其余钻孔均有揭露，其中钻孔(ZK5、ZK6、ZK8、ZK11～13、ZK16～19、ZK21～25、ZK28～31)揭穿本层，揭穿厚度4.60～11.70 米；其余钻孔揭示厚度5.09～10.17 米。
⑦砂土状强风化花岗岩(r53):黄褐色、灰黄色,中粗粒花岗结构,散体状构造, 主要矿物成分为石英、长石及云母等，长石部分已风化蚀变，岩芯多呈砂土状、碎屑状，含石英约为20-30%,为极软岩，岩体完整程度为极破碎，岩体基本质量等级Ⅴ级钻孔ZK5、ZK6、ZK8、ZK11、ZK12、ZK21揭露，未揭穿本层，揭露厚度2.22～15.09 米；钻孔ZK13、ZK16～19、ZK22～25、ZK28～31揭穿本层，揭穿厚度12.20～26.30 米；其余钻孔未揭示本层标贯实测击数大于50击⑧碎块状强风化花岗岩（γ53）：灰黄色，中粗粒花岗结构，碎块状构造，主要矿物成分为石英、长石及云母等，长石部分已风化蚀变，岩芯多呈碎块状，属软岩，岩体完整程度为极破碎，岩体基本质量等级为Ⅴ级钻孔ZK13揭露，未揭穿本层，揭露厚度2.28 米；钻孔ZK16～19、ZK22～25、ZK28～31揭穿本层，揭穿厚度5.50～34.70 米；其余钻孔未揭示⑨中风化花岗岩（γ53）：青灰色、灰白色，中粗粒花岗结构，块状构造，主要矿物成分为石英、长石等，岩石较新鲜，锤击声较脆，不易击散，节理、裂隙较发育，裂隙面有铁质浸染、风化明显，岩体完整程度为较破碎，岩芯多呈块状～短柱状，属较硬岩，岩石基本质量等级为Ⅳ级，TCR≈82～95%，RQD≈40～61，钻孔ZK16～19、ZK22～25、ZK28～31揭示本层，厚度5.10～7.27米。
2. 水文地质条件1) 水文、气象地质条件福州市地处福建东南沿海，属亚热带海洋性季风湿润气候区，全年温湿多雨，雨量充沛，雨季多集中在春夏之交与台风季节，年平均降水153天，年平均降水量1346mm，降水集中在 4-9月(4-6月为梅雨季节)，占全年降雨量的70-77%，多年平均气温19.6℃，年平均无霜期326天拟建场地位于福州盆地中东部，闽江河道北侧，距闽江约350米，本段闽江属台江港区，潮汐属正规半日潮，最高潮位7.00米，最低潮位1.50米，平均高潮位4.80米，平均低潮位2.96米，最大潮差3.32米，最小潮差0.01米潮流基本上是与河道走向一致的往复流，基本上落潮流速大于涨潮流速，落潮历时大于涨潮历时2) 地下水埋藏条件 拟建场地覆盖层厚度大于50米,层次较多,层位相对稳定,主要表现为淤泥(淤泥质土)与砂（砾卵石）层交替出现,相间成层,具较典型的福州平原海陆相沉积多层结构地貌单元特征,发育有多层地下水含水层①杂填土、③中砂为场区第一含水层；⑤中砂、⑥卵石及⑦、⑧、⑨强～中风化花岗岩为场区第二含水层地下水类型主要为： 1.上部①杂填土层中的上层滞水（潜水），透水性较好，但水量较小。
③中砂层为场区第一主要含水层，透水性好，富含孔隙性潜水，与①杂填土层直接接受大气降水、生活用水渗入及地下水、内河水（闽江水）的侧向补给，含水性受季节性变化影响明显通过观测其稳定水位标高为罗零高程3.67-3.85米,初见水位标高为罗零高程3.57-3.75米 2.②淤泥、⑤-1淤泥夹砂多呈透镜体或不连续分布，透水性差，为弱透水层；④淤泥夹砂透水性差，为相对隔水层 3.⑤中砂、⑥卵石层富含孔隙承压水，为场区第二主要含水层，补给来源为地下水的侧向补给通过观测其稳定水位标高为罗零高程-8.20～-9.80米,初见水位标高为罗零高程-8.30～-17.00米 4.下部为基底风化岩层，含基岩裂隙水，含水性受构造、裂隙、风化程度及古地貌等控制，其富水性总体较为贫乏，但不排除局部含水集中，水量较大具弱承压性的可能，该层地下水主要接受地下含水层的侧向补给，与地表水力联系较弱根据调查,场地地下水稳定水位变化幅度1-2米，勘察期间最高水位约在标高4.0米,近3-5年地下水最高水位约在标高6.00米，历史最高水位约在罗零标高7.00米地下水位受闽江水位影响明显，场区第一含水层主要受闽江地表水补给，基坑开挖应避开闽江洪水期。
3) 场地地下水及土的腐蚀性评价 1.场地环境类别根据国标《岩土工程勘察规范》（GB 50021-2001）(2009版)附录G中G.0.1表规定,本场地处于湿润气候区,且存在强透水层中的地下水,故判定本场地环境类别为Ⅱ类、A型3. 特点分析钻孔灌注桩的特点：（1） 适应性广 钻孔灌注桩施工不受地域、地质条件、地下水位高低、桩径大小、桩深长度的限制可以在各类松散的沙、土层中和各类基岩中成桩在成孔过程中，能够进一步查核地质情况，根据地层构造和设计要求，选定适当的桩径和桩长，尤其适应于桩端持力层标高起伏变化复杂的地区2） 单桩承载力大 由于钻孔灌注桩的结构设计可根据需要选择任何尺寸的桩径、桩长和最合适的持力层，因此单桩承载力可达到很高的指标目前国内钻孔灌注桩的单桩垂直容许荷载已达到5000-7000KN，乃至10000KN，能充分满足高层建筑的框架结构、简体结构和剪力墙结构体系对基础承重的需要3） 建造费用低 钻孔灌注桩其桩身配筋可根据荷载大小与性质及荷载沿深度的传递特征以及土层的变化来配置，无需像预制桩起吊、运输、打击预应力筋，其配筋率远低于预制桩此外，灌注桩不需要浇注木模板，从而节省了钢材和木材，降低了工程造价。
4） 抗震性能好 钻孔灌注桩能嵌入基岩与基岩胶结成一体，能承受较大的水平荷载，所以抗震性能好根据1976年唐山大地震之后的震灾调查，凡是采用灌注桩基础的建筑物，其上部结构震害都较轻，而且变形也小从抗震设防的角度考虑，灌注桩是一种较理想的基础形式5） 施工中噪音小、公害少、 钻孔灌注桩不像预制桩在打桩过程中产生强烈震动，土体受强烈挤压，因此避免了土体挤压而造成邻近建筑物的损坏、地下管道的破裂及公路路面隆起或开裂等不良事故而且钻孔灌注桩在施工过程中噪音污染也较小基坑支护的特点：基坑支护采用锚杆和搅拌桩结合的方法这样既可以有了良好的止水效果也有了很好的防护功能（三） 桩基、支护工程和土方工程主要工程量1. H型钢：按单位长度平均计算 CAD计算可知计算周长 4997670.96 根2.搅拌桩：同样按单位长度平均计算 CAD计算可知计算周长 4997670.96 根3.锚杆：CAD计算可知计算周长497302.67 根4. 土钉：CAD计算可知计算周长542937.74土钉的间距15005.土方量：项目根数长度体积灌注桩174H型钢510搅拌桩340锚杆568土钉724土方量225102.77（四） 施工机械设备考虑到要做基坑支护以及桩基础所以机械型号机械数量技术性能技术性能 钻机型号 生产厂家 钻孔直径（m）钻孔深度（m）提升能力（KN) 主卷扬机 扭矩（KN·m）副卷扬机 钻机动力（KW）钻机重量（t）备 注铁道部大桥局桥梁机械制造厂BRM-1型0.8-1.540-601230229.2正、反循环(五)桩基及基坑支护施工程序1.桩基施工顺序：钻孔灌注桩工艺流程为：测定桩位→埋设钢护筒(包括挖泥浆沟槽)→复测桩位→安装钻机就位(包括接通电源)→钻进成孔(包括供给护壁泥浆)→冲孔(第一次清孔)→移至新桩位。
灌浆平台就位→吊接钢筋笼→下放导管→ 第二次清孔→水下灌注混凝土→控制桩头加灌高度→钻孔空灌段回填→清洗机具→移至新桩位见灌注桩施工工艺流程图8 / 8。
