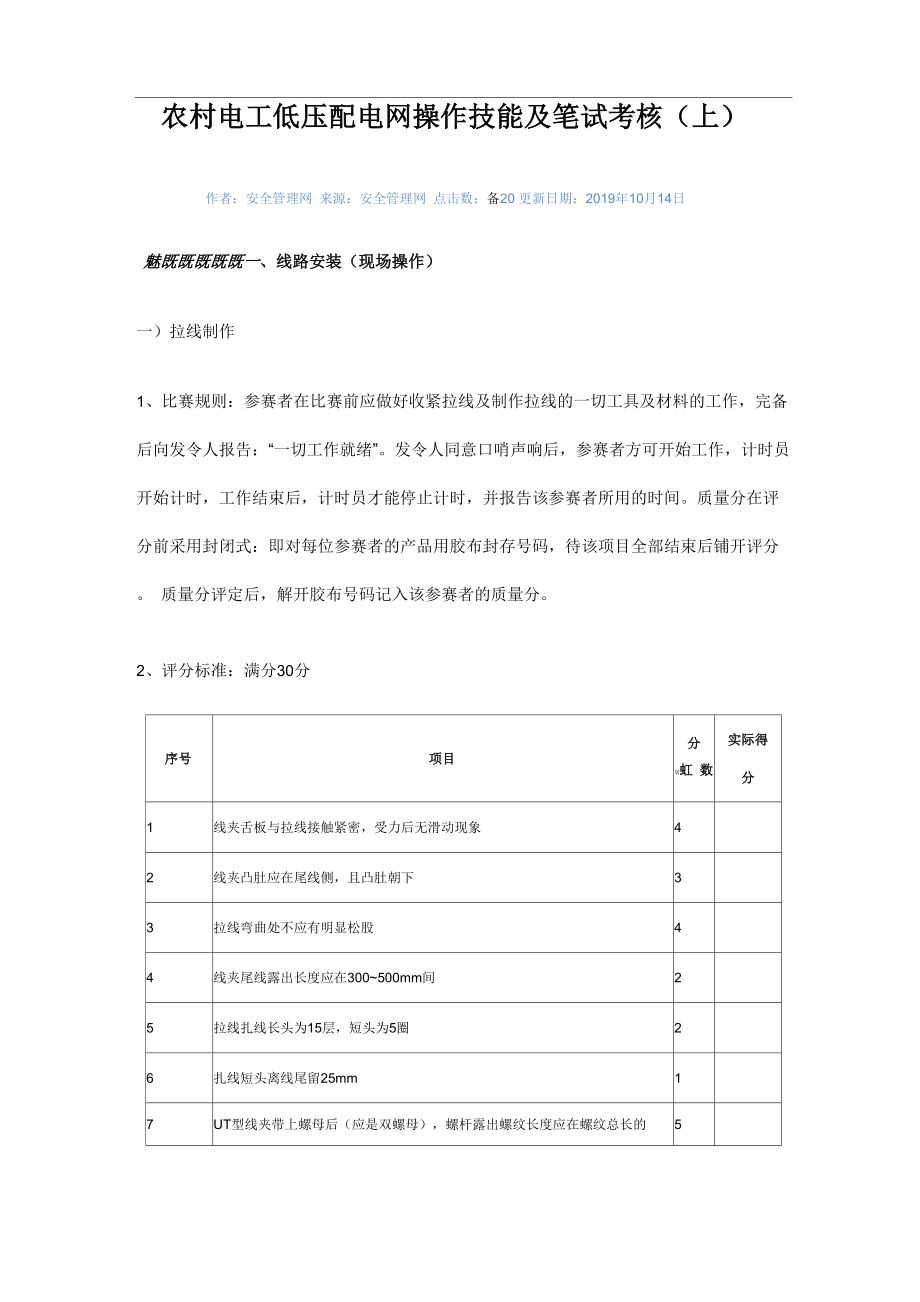

农村电工低压配电网操作技能及笔试考核（上）作者：安全管理网 来源：安全管理网 点击数：备20 更新日期：2019年10月14日魅既既既既既一、线路安装（现场操作）一）拉线制作1、比赛规则：参赛者在比赛前应做好收紧拉线及制作拉线的一切工具及材料的工作，完备 后向发令人报告：“一切工作就绪”发令人同意口哨声响后，参赛者方可开始工作，计时员 开始计时，工作结束后，计时员才能停止计时，并报告该参赛者所用的时间质量分在评 分前采用封闭式：即对每位参赛者的产品用胶布封存号码，待该项目全部结束后铺开评分 质量分评定后，解开胶布号码记入该参赛者的质量分2、评分标准：满分30分序号项目分W虹 数实际得分1线夹舌板与拉线接触紧密，受力后无滑动现象42线夹凸肚应在尾线侧，且凸肚朝下33拉线弯曲处不应有明显松股44线夹尾线露出长度应在300~500mm间25拉线扎线长头为15层，短头为5圈26扎线短头离线尾留25mm17UT型线夹带上螺母后（应是双螺母），螺杆露出螺纹长度应在螺纹总长的51/38扎线须均匀、美观39拉紧绝缘子无损伤，装设无偏斜，310拉紧绝缘子两端3个线卡子装设正确3合计得分30）三相表（含互感器）安装1、 比赛规则：参赛者在比赛前应做好收紧拉线及制作拉线的一切工具及材料的工作，完备 后向发令人报告：“一切工作就绪”。
发令人同意口哨声响后，参赛者方可开始工作，计时员 开始计时，工作结束后，计时员才能停止计时，并报告该参赛者所用的时间参赛者经评 委评分后应将比赛上所所连接的导线、互感器等拆除；拆除过程若出现违规现象，相应扣 减该参赛者安全分2、 评分标准：满分15分序号项目分数实际得分1电表安装垂直、平正、美观22电表接线正确，接头牢固可靠33CT选型正确，穿心匝数计算正确，一二次极性接线相符10合计得分15三）BLV-35接户线搭接1、比赛规则：参赛者在竞赛前自找一位帮手及做好接线的一切工具材料的准备工作，完备 后向发令人报告：“一切工作就绪”发令人同意口哨声响时，参赛者方可开始工作，计时员 开始计时，工作结束后，参赛者方可向发令人报告：“工作已全部结束”发令人口哨声响后， 计时员才能停止计时，并报出参赛者所用的时间比赛中帮手只能协助夹紧导线，不能帮 做其他作业，否则参赛者所用时间x2o2、评分标准：满分15分序号项目分数实际得分1绕扎线圈绑扎紧密、均匀52绑扎铝线反扣应紧贴在绕扎线处23连接部分总长应大于150mm34绕扎线圈损伤较小5合计得分15四）杆安装双合横担1 .比赛规则：参赛者在比赛前应做好杆上作业的一切工器具及材料的准备工作（材料自备） 并自行找好一位帮手绑材料；完备后向发令人报告“一切工作准备就绪”。
发令人同意，口哨 声响后，参赛者方可开始登杆，计时员开始计时，工作结束后，参赛者下杆至地面才能向 发令人报告工作结束，发令人口哨声响后，计时员才能停止计时，并报告参赛者所用的时 间要求：①参赛者在下杆前应将绳索绑横担尾端的开头联铁，由评委拉试横担松紧度； ②不装支铁；③经评委评分后，该参赛者应将横担拆除；④拆除横担若出现违规现象，相 应扣减安全分2、评分标准：满分30分序号项目分数实际得分1爬杆动作协调灵活，速度较快92杆上作业时不得掉下安全帽、工器具、材料等63横担安装牢固，两横担间距一样、无弯曲54横担端部上下歪斜不应大于20mm55横担端部左右扭斜不应大于20mm5合计得分30五）GJ-50导线茶台开头绑扎一）比赛规则：参赛者在竞赛前自找一位帮手及做好接线的一切工具材料的准备工作，完 备后向发令人报告：“一切工作就绪”发令人同意口哨声响时，参赛者方可开始工作，计时 员开始计时，工作结束后，参赛者方可向发令人报告:“工作已全部结束”发令人口哨声响 后，计时员才能停止计时，并报出参赛者所用的时间比赛中帮手只能协助夹紧导线，不 能帮做其他作业，否则参赛者所用时间x2o）评分标准：满分25分序号项目分数实际得分1绕扎线圈损伤小72绕扎线圈紧密、美观63绕扎长度大于150mm84绕扎铝线反扣应紧贴在绕扎线上4合计得分25六）GJ-50导线对接一）比赛规则：参赛者在竞赛前自找一位帮手及做好接线的一切工具材料的准备工作，完备后向发令人报告：“一切工作就绪”。
发 令人同意口哨声响时，参赛者方可开始工作，计时员开始计时，工作结束后，参赛者方可 向发令人报告：“工作已全部结束”发令人口哨声响后，计时员才能停止计时，并报出参赛 者所用的时间，比赛前导线不得解开散股，帮手只能协助夹紧导线，不能帮做其他作业， 否则参赛者所用时间x2o要求：①导线每股自绕缠不少于七圈；②钢芯只能用钢丝钳（电工钳）剪断，不准用刀、大剪剪断；③钢芯尾端余线不得超过30mm，尾端应反扣压在扎线上；④质量分在评分前 采用封闭式：即对每位参赛者的产品用胶布封存号码，待该项目全部结束后铺开评分质 量分评定后，解开胶布号码记入该参赛者的质量分评分标准：满分40分序号项目各项分数实际得分1绕扎线圈紧密62各股线绕扎圈数均匀43连接部分总长为400mm74绕扎尾线应压里75连接部分不得弯曲或变形36钢芯余留30mm不宜过长47钢芯反扣应紧贴在绕扎线处38绕扎线圈损伤较小6合计得分40二、路运行检修（笔试）每题10分一） 架空线路的巡视周期是怎样规定的？在什么情况下进行特殊巡视？答：为了随时掌握线路的运行情况及沿线环境状况，及早发现并处理缺陷，以保证线路安 全运行，应根据线路的重要性、负荷大小、完好情况及周围环境等因素，综合确定线路的 巡视检查周期。
一般每月巡视一次但是根据设备运行情况及季节变化，必要时可缩短周 期在恶劣天气时，线路缺陷较易暴露，所以，在大风、大雾、雨后及负荷变动较大时， 应进行特殊巡视检查必要时，如为了检查导线接头发热及绝缘子放电情况，还应进行夜 间巡视在事故情况下，应即进行特殊巡视检查二） 对绝缘子的巡视检查内容是什么？答：对绝缘子的主要巡视检查内容是：⑴绝缘子的脏污程度；绝缘子有无裂纹、破损、闪 络等现象；⑵开口销子、弹簧销子是否残缺、脱出或变形，瓶脚螺母有无脱落及松动；⑶ 瓷横担与金具固定处的橡胶或油毡垫是否缺少三） 怎样确定低压架空线路的电杆埋设深度？答：电杆埋设深度，应根据电杆的高度、承受力的大小和土质情况来确定一般5米及以 下的电杆，埋设长度的1\6,但最浅不应小于1.5米；遇到有土质松软、流沙、地下水位较 高的地带，电杆基础应做加固处理一般电杆埋设深度可参照表1—1的数值表1 —1电杆埋设深度杆长（米）8.09.010.0110.12.013.015.0埋设深度（米）1.51.61.71.81.92.02.3四） 对导线巡视内容是什么？答：对导线的巡视内容如下：⑴有无断股、烧伤、腐蚀等现象；⑵气温变化时弧垂的变化 是否正常？三相弧垂是否一致；⑶线路交叉时，导线间跨越距离及导线对地距离是否符合 规定；⑷导线接头处有无过热而变色的现象；⑸线夹、铝带等有无异常现象；⑹弓子线对 杆塔或横担的距离是否符合规定。
五） 导线接头过热的原因是什么？怎样检查和处理？答：导线接头在运行过程中，常因氧化、腐蚀等原因而产生接触不良，使接头处的电阻远 远大于同长度导线的电阻这样当电流通过时，由于电流的热效应使接头处导线的温度升 高，造成接头处过热发现导线接头过热以后，应首先设法减轻线路的供电负荷，把一部 分负荷电流倒至其它线路上去同时，还需要继续观察，并增加夜间巡视，观察导线接头 处有无发红的现象如发现导线接头过热严重应通知供电所的运行人员将线路停电进行处 理；其方法是，将接头打开，除掉接触面的氧化层，锉平后用砂布打光再生重新接好，并 涂些中性凡士林油导线接头重接后需经过测试合格，线路方可再次投入运行六） 在地面上对杆塔的巡视内容是什么？答：在地面上对杆塔的巡视检查内容有：⑴杆塔有无倾斜、弯曲，各部件有无变形；⑵杆 塔基础有无下沉、被冲刷等现象铁塔基础有无严重的裂缝或者因缺土形成的孤立台的现 象；⑶杆塔各部件的固定情况，螺栓有无松动或脱落，金具及钢部件有无严重的锈蚀和磨 损等现象；⑷钢筋混凝土电杆有无裂纹及混凝土脱落现象，木电杆有无严重劈裂及腐朽现 象；⑸杆塔上有无鸟巢、鸟洞及其它杂物；⑹拉线有无锈蚀、松弛及断股等现象，拉线的 上、下把的连接是否牢固，附件是否齐全。
拉桩及保护桩是否能起到应有的作用；⑺线路 名及杆号的标志是否清楚、齐全三、低压电力电缆（现场操作）：各20分一）1kV挤包电缆热缩式中间接头安装步骤：1、剥切电缆的外护层和线芯绝缘：a、 将电缆两端重叠约120 mm，在重叠部分的中心作一标记并锯断，如图分别取500mm 和300mm剥除外护套b、 保留50mm的铠装和10mm的内垫层，如图依次除去电缆末端的铠装，内垫层和线芯 绝缘C、量取1/2连接管层加5mm，，切去线芯绝缘2、压接连接管：a、 在较长电缆端分别套入外护套管和四根绝缘管，清洁电缆的四根线芯导体和压接管，用 砂纸擦去压接管内部的氧化层；b、 将两端电缆的线芯按线芯绝缘的颜色对应套入压接管的两端，然后压接;用挫刀或砂纸 将连接管表面的棱解和毛刺打光，矫直电缆3、安装绝缘管:a、 用填充胶或PVC带将压痕以及压接管两端与线芯绝缘的连接部分填平b、 将四根绝缘管从长端拉到中间，盖住压接管，从中间向两端依次加热绝缘管，火焰要适 中，四周均匀加热，直到完全收缩，收缩后应有少量热熔胶溢出4、安装外护套管和地线：a、 将镀锡铜质地线的两端分别焊接在两端电缆铁铠装层上；b、 矫直电缆，将四根线芯拢在一起，用塑料带绑牢；c、 将外护套拉到中间，从中部向两端加热，直到收缩完全，于此安装完毕。
评分标准：满分20分（安全管理网）农村电工低压配电网操作技能及笔试考核（中）作者：安全管理网 来源：安全管理网 点击数：鉴27 更新日期：2019年10月14日^既既以既既序号项目分数实际得分1安装步骤按上述要求进行42安装过程中不破坏主绝缘、导电线芯及护套23安装过程中火候适当，各种热缩部件收缩良好，无起泡、开裂、烘烤过度现象，外观无破损24压接的连接端子和连接管应与导体连接良好不应有尖锐毛束不应有压接过度现象45电缆接头密封良好46经绝缘电阻测试合格4合计得分20二）终端头制作题目：制作一个常用低压电缆（VV22-1-4x95）的热缩终端头（型号1kVRST-4/2），要求 安装步骤按接头厂家安装说明要求进行，操作熟练、速度快，工艺良好，质量合格a、 剥除电缆外护套量取电缆拉直长度600mm，剥除电缆外护套留50mm钢铠，剥除550mm以外的钢铠及 内护套b、 安装分支手套分开线芯，将分支手套牢牢套至根部，然后从中间向两端加热，使其完全收缩c、 安装端子芯末端量取端子孔深加5mm长度，剥除线芯绝缘然后压接端子，用锉刀或砂纸磨光 端子表面，擦拭干净d、 安装绝缘管清洁线芯绝缘表面和指套，套入绝缘管，使绝缘管的下端搭接指套根部，上端包住端子的压痕，然后由下向上加热，直至绝缘管完全收缩。
评分标准：满分20分序号项目分数实际得分1安装步骤按上述要求进行42安装过程中不破坏主绝缘、导电线芯及护套23安装过程中火候适当，各种热缩部件收缩良好，无起泡、开裂、烘烤过度现象，外观无破损24压接的连接端子和连接管应与导体连接良好不应有尖锐毛刺，不应有压接过度现象45电缆接头密封良好46经绝缘电阻测试合格4合计得分20三）用喷灯工作时必须注意什么？答：1）喷灯附近不得有易燃物2） 尽可能在空气流通的地方工作，以免可燃气体充满室内3） 不可在火焰附近加油，放油或拆喷灯零件点火时须先点着碗内注的汽油,待喷嘴烧热后，才 可打气，再逐渐拧开节油阀，而且不可开放过急4） 喷灯使用时间不宜过长，筒体发烫时应停止使用5）喷焊时，下面不准站人四） 制作10KV环氧树脂电缆头需要哪些常用工具？答:机械压钳、喷灯、切削电缆护套专用刀、手锤、鲤鱼钳、专用容器、医用手套、圆锉、 钢锯、胀铝器等五） 确定电缆长期允许载流量时应注意哪几个主要因素？答:主要考虑的因素有：1.电缆长期允许工作温度;2.电缆本体散热性能;3.电缆安装地点散热 环境六） 制作电缆头封铅（搪铅）工作有什么要求？答:制作电缆头搪铅工作时的要求如下：1.搪铅时间不宜过长，在铅封未冷前不得撬动电缆;2. 铝护套电缆搪铅时，应先涂擦铝焊料；3.充油电缆的铅封应分二层进行，以增加铅封的密封性, 铅封和铅套均应加固。
七） 在制作电缆头时，弯电缆心应注意什么？答:首先在各相缆芯外顺纸带方向绕包一层油浸纱带，然后扳弯电缆芯,这时应特别注意缆芯 的弯曲半径不得小于其直径的10倍，扳弯时不可损伤纸绝缘八） 低压电力电缆中间接头及终端接头（统称电缆接头）制作的基本要求：a、 导体连接良好；b、 电缆接头应绝缘可靠；c、电缆接头应密封良好;d、电缆接头应具有足够的机械强度四、室内配线（现场操作）：20分一）一农户家刚进行完农网改造，家里新装上220V漏电保安器、闸刀开关等现因室内 装修需移动三脚插座位置，并重新接线由于该用户使用同色导线，无法分辨相线、零线、 保护线若仅提供一台万用表，请问你使用何种方法可分辨三条线请在实验桌上模拟室 内接线解决上述问题材料：实验桌上放有15A闸刀开关（含熔丝）一个、20A漏保一个、4平方铝芯导线若干， 白炽灯一盏、三脚插座一个，万用表一个要求考生模拟农户室内接线，接好闸刀开关、 漏保、白炽灯、三脚插座答：（1）在保护线接地良好的情况下，使用万用表测量相线对零线与相线对保护线的电压 基本相等，此时不能判断零线与保护线，但可判断出相线2）在接好漏保的情况下，连接好白炽灯，若所接为相线与保护线，漏保将动作断开；若 所接为相线与零线，漏保将不会动作，电灯工作正常工作。
3、评分标准：满分50分序号项目分数实际得分1闸刀开关应接在漏保后面102能分辨出相线153能用漏保分辨出零线与保护线104接线符合室内配线工艺要求，操作正确15合计得分50二）一农户大门口安装三盏灯：大灯100W，两盏小灯各15W根据用户要求要做到大灯亮时两盏小灯灭，两盏小灯亮时大灯灭请画出接线图并说明原因，同时在实验桌上模拟接线解决上述问题材料：5A闸刀开关一个，大灯100W，两盏小灯15W，导线若干答：原理（1）闸刀开关合闸时，ab线段将两盏15W灯短路，此时100W灯泡正常工作， 而两盏15W灯泡不亮2）闸刀开关断开时，100W灯泡与两盏15W灯泡形成串联电路；由于15W灯泡电阻为 3227Q，而100W灯泡电阻为484Q，因此两盏15W灯泡断大灯火线时，小灯为何正常亮， 因零线通过大灯灯丝回路导零使小灯正常基本各分110V电压，可基本正常工作虽然 100W灯泡仍有电流通过，但其功率仅0.45W五、配电装置：10分一）某台区线路末端电压偏低，日光灯不能正常启动，你作为该村电工要调整该台区变压 器分接开关档位（正常放在II档），试问你如何调节，并画出分接开关调压接线原理图及 说明理由。
答：一般配电变压器一次侧有三个分接头，即±5%及0改变变压器分接头，就是改变变 压器匝数，也就是改变变压器变比根据变压器工作原理，当忽列变压器内部阻抗压降时， 有 U1/U2=N1/N2=K，即 U2=U1/K，变压器的分接头在一次侧，通过改变原绕组的匝数，也就改变了变比K,因此达到调节二 次侧电压U2的目的图中所示为无激磁分接开关调压的接线原理图，X2-Y2-Z2 (即分接开 关的位置II)连接时为额定电压现在要调高二次侧电压，根据U2=U1/K，应减小K值， 即减小一次侧绕组匝数，这时分接头应调到X3-Y3-Z3 (即分接开关的位置III，连接时为-5%级)，也就是调到电压为10000- (10000x5%)这一分接头上，此时变比K为9500/400=23.75，二次电压 U2=10000/23.75=420 伏二)一新建工厂，投产当年的负荷PH=130KW，cos件0.82，负荷的同时系数KS=0.8, 5 年内年负荷计划增长率=13%，变压器的效率n=0.85，试为该工厂确定选用S7型系列变压 器时的额定容量解：应采用最大负荷计算法进行选择：ZPH = PH (1+t) 5 = 130 (1+13%) 5 =239.52 (kw)Se= KS£PH/ (qcos^) =0.8*239.52/ (0.85*0.82) =274.91 (kVA)则该工厂应选择S7—315/10型的变压器六、计量装置(笔试)：每题10分一) 低压电能计量装置现场不开箱或拆铝封如何巡视检查？答：降压电能计量装置现场不开箱或拆封的检查方法：(1)用钳型电流表测三相电流和电压求视在功率。
2)用秒表测有功电能表每转时间(秒)，再根据有功电能表每千瓦时转数及CT倍率第15页求有功功率3)根据有功、无功电能表的读数求平均功率因数通过以上三类进行比较可判明计量装置的准确与否二) 在没有多功能表的情况下，如何对现场单相电能表进行快速检查？答：1、用0.5级钳型电流表测负荷电流和电压，求视在功率2、用秒表测电能表每转的时间(秒)，再根据铭牌标明每千瓦时转数计算有功功率现场 功率因数难以判明，但有功功率^视在功率，基本可以判明表不存在快行三) 电度表现场检验的主要内容是什么？答：电能表现场检验的主要内容有：A.在实际运行中测定电能表的相对误差；B.检查电度 表和互感器的二次回路连接是否正确；C.检查计量差钳和不合理的计量方式四) 某动力兼照明用户，动力容量为8 kW,照明容量为1 kW,用电的功率因素按0.8考虑， 同时系数为1试计算应选用电能表的规格解：I = P /<3 U cos* = (8000+1000)/<3x380x0.8 =17.09(A)答：应选用一只3x220/380V, 3x5(20)A，2.0级的三相四线有功电能表或三只220V，5(20)A,2.0级的单相有功电能表。
七、用电设备：40分题目:电动机Y--A降压启动 根据下面原理图接线，接线要求线路整齐美观，时间继电器延时时间定为8秒提供材料：ZK：三相刀开关3x15A 2个RDI，RD2：螺旋式熔断器RD15熔芯5A 2个SB1,SB2 :组合按扭1组SM1，SMY，：交流接触器CJ12-20 （线包电压380V）3只ST：时间继电器（延长时间8秒）1只L1, L2：平座灯头及灯泡（螺口）各2只（准备材料说除以上材料还需木版一块（600*800*20），塑料线BLV-1.5若干，木螺丝 若干，15A保险丝若干）一）比赛规则：参赛者在比赛前应做好收紧拉线及制作拉线的一切工具及材料的工作，完 备后向发令人报告：“一切工作就绪”发令人同意口哨声响后，参赛者方可开始工作，计时 员开始计时，工作结束后，计时员才能停止计时，并报告该参赛者所用的时间参赛者经 评委评分后应将比赛上所所连接的导线等拆除；拆除过程若出现违规现象，相应扣减该参 赛者安全分1 .评分标准：满分40分农村电工低压配电网操作技能及笔试考核（下）作者：安全管理网 来源：安全管理网 点击数：酸23 更新日期：2019年10月14日& § § § § §序号项目分数实际得分1线路是否整齐，美观，线束排列打不到横平竖直52线束不得用钳子弯53接线正确，合上刀开关2K，按下启动按扭SB2 （绿色），接 触器SM，SMY，ST吸合，灯L1亮，经8秒延时后SMY放 开，吸合，ST放开，灯L1灭，L2亮154元件固定牢固55接线不得松动56线头不得有煨眼5合计得分40八、无功补偿（笔试）：每题10分一）并联电容器的接线一般采用什么接线方式，为什么？答：并联电容器的接线一般采用三角形接线方式。
因为单台电容器的电容量阻抗为XC接成星形时补偿容量：Qy=3x （"3 2/XC=U2/XC而单台电容器的电容量阻抗为XC接成三角形时补偿容量：QA=3xU2/Xc=3xU2/Xc三角形接线时补偿容量为接成星形接线时补偿容量的3倍，所以并联电容器的接线一般采用三角形接线方式二) 某用户最大负荷月的有功功率为200KW，功率因数cos^ 1=0.6,拟将功率因数提高 到0.90,问需要装设电容器组的总容量应该是多少？若采用BW0.4-12-3电容器，应选 用多少个？解：根据要求已知：P=200kW, cos^ 1=0.6, cos^2=0.9需要装设电容器组的总容量为：QC=P[(山/ cos2^ 1-1)—(寸1/ cos2%—1)]=200x[(<1/0.62-1) — (<1/ 0.92—1)]=200x(1.33—0.48)= 170 (kVar)采用BW0.4—12—3电容器，应选用个数n：n = 170/12=14.1®15 (个)三) 随机补偿装置的选用和安装：随机补偿，即把补偿电容器安装在电动机、电焊机等吸取无功功率的用电设备附近，使用 电设备所需无功实现就地平衡这样补偿方式节能效果好，但是补偿设备利用率低、投资 大，所以适用于运行时间长的大容量用电设备或较长线路供电的情况。
