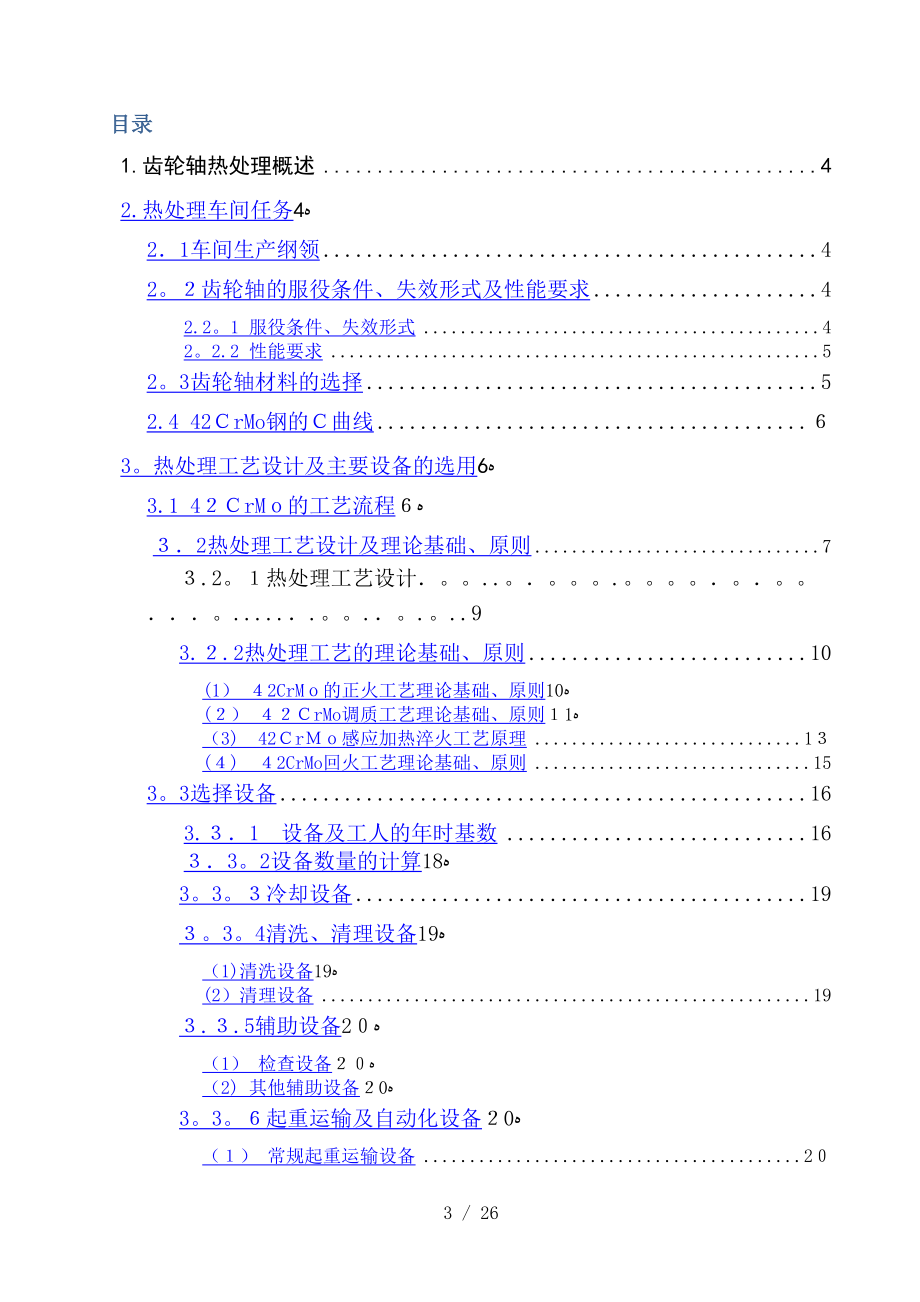

目录1.齿轮轴热处理概述 42.热处理车间任务ﻩ42．1车间生产纲领 42２齿轮轴的服役条件、失效形式及性能要求 42.21 服役条件、失效形式 422.2 性能要求 523齿轮轴材料的选择 52.4 42ＣrMo钢的Ｃ曲线 ６3热处理工艺设计及主要设备的选用ﻩ63.1 4２ＣrMｏ的工艺流程ﻩ６３．2热处理工艺设计及理论基础、原则 7３.2１热处理工艺设计．93.２.2热处理工艺的理论基础、原则 10(1） ４2CrMｏ的正火工艺理论基础、原则ﻩ10(２） ４２ＣrMo调质工艺理论基础、原则ﻩ１1（3) 42ＣrＭｏ感应加热淬火工艺原理 1３(４) ４2CrMo回火工艺理论基础、原则 1533选择设备 163.３．1 设备及工人的年时基数 16３．32设备数量的计算ﻩ183３冷却设备 19３4清洗、清理设备ﻩ19（1)清洗设备ﻩ19(2）清理设备 19３.３.5辅助设备ﻩ2０（1） 检查设备ﻩ２０（2) 其他辅助设备ﻩ２03６起重运输及自动化设备ﻩ２0（１） 常规起重运输设备 2０（2） 生产机械化与自动化装置 214．车间布局 214．１ 车间在厂区内的位置 ２1４２车间面积及面积指标 214.3布局原则ﻩ224。
4车间设备布局间距 225.热处理车间建筑物与构筑物ﻩ23５．１ 建筑物的设计ﻩ235．2 厂房建筑参数ﻩ２35．3 厂房出入口 235.4 地面载荷及地面材料ﻩ2３55 特殊构筑物及附属建筑物的设计 246．动力消耗及对公用系统设计ﻩ246．1 电力安装容量ﻩ246.2 压缩空气 246．3 蒸汽ﻩ２56.4 生产用水 257.工作人员ﻩ２58.热处理的生产安全与环境保护 2681 生产安全 ２68．2 环境保护 269．参考文献 2７1齿轮轴热处理概述轧机是现代工业生产的重要机械,而轧机的齿轮轴是轧机中重要的传动部分,主要承受交变载荷,冲击载荷，剪切应力和接触应力大轴部易产生裂纹,齿部易磨损.因此对齿轮轴的心部要求有一定的强度和韧性，有较高的疲劳极限和抗多次冲击能力表面还应具有一定的硬度和耐磨性.为了满足这些性能要求，材料要有很好的力学性能,常采用42CrMｏ钢经正火，调质,感应加热淬火加低温回火已达到所要求的性能42CｒMo为中碳合金钢,预备热处理是正火，主要目的是为了获得一定的硬度，便于钢坯的切削加工，为调质做好组织准备调质的目的是为了提高轧机齿轮轴的综合力学性能.中频感应加热表面淬火是使零件表面得到高的硬度和耐磨性，而心部仍保持一定的强度及较高的塑性、韧性。
通过对42CrMo钢热处理工艺的分析，明确在执行热处理工艺过程中所需要注意的问题能够正确确定加热温度、时间,保温时间,冷却方式，其目的就是通过正确的热处理工艺，达到所需要的性能，保证质量根据齿轮轴的工作条件，失效形式及性能要求,大部分材料选择为合金中碳钢，在设计正火-调质—中频感应加热淬火加低温回火热处理工艺中，本设计借鉴了《热处理工程师手册》,《热处理实用数据速查手册》,《钢的热处理》，《机床零件用钢》，《金属工艺学》等根据工艺设计的理论基础设定了完整的热处理工艺流程，使热处理的４２ＣｒMo中碳合金结构钢表面除具有高硬度，高耐磨性外，高的疲劳强度，在高温下的强度，还要使心部具有高的的强度和韧性,从而满足齿轮轴的质量要求热处理车间任务本设计的任务是设计一间主要生产轧机齿轮轴的热处理车间2.1车间生产纲领所设计的热处理车间的年产量为2０００吨的轧机齿轮轴,属于中等批量的生产任务2齿轮轴的服役条件、失效形式及性能要求2.2．1 服役条件、失效形式 齿轮轴在转动时主要承受剪切应力,交变弯曲应力，传递动载荷等工作，受到多次冲击应力在工作过程中，由于不同的应力作用，导致不同的失效形式，主要有疲劳磨损，裂纹，表面点蚀，弯曲疲劳折断，冲击折断等。
２.2.２ 性能要求 １.具有高的疲劳极限； 2.具有高的抗弯强度；3.具有较高的韧性； 4.具有高的耐磨性； 5具有抗多次冲击能力；６．具有高温下的高强度； 7.具有一定的精度3齿轮轴材料的选择齿轮轴材料的选用根据齿轮轴的工作条件，要求以及性能来确定主要是工作时载荷的大小,转速的高低及齿轮的精度要求来确定的载荷大小主要是指齿轮传递转矩的大小，通常以齿面上单位压应力作为衡量标志一般分为:轻载荷、中载荷、重载荷和超重载荷根据要求42ＣｒMo钢的性能符合度非常好,其经过正火,调质，感应加热淬火加低温回火后表面硬度可达ＨRC50的高硬度,表面耐磨性好，心部硬度可达HRC３５～4542CｒMo钢属于超高强钢，具有高强度和高韧性，淬透性好，调质后有较高的疲劳极限和抗多次冲击的能力.淬火时变形小，高温时具有高的蠕变强度和持久强度，且无明显的回火脆性42CrMｏ钢中含有的合金元素Ｃｒ，Ｍo其中铬能增加钢的淬透性并有二次硬化作用可提高高碳钢的硬度和耐磨性而不使钢变脆;含量超过12%时使钢有良好的高温抗氧化性和耐氧化性介质腐蚀的作用还增加钢的热强性,铬为不锈耐酸钢及耐热钢的主要合金元素。
铬在调质结构钢中的主要作用是提高淬透性使钢经淬火回火后具有较好的综合力学性能，在渗碳钢中还可以形成含铬的碳化物，从而提高材料表面的耐磨性而钼在钢中能提高淬透性和热强性.防止回火脆性,增加剩磁和矫顽力以及在某些介质中的抗蚀性,在调质钢中,钼能使较大断面的零件淬深、淬透，提高钢的抗回火性或回火稳定性，使零件可以在较高温度下回火，从而更有效地消除（或降低）残余应力,提高塑性.所以在生产中常常选用4２CrMo作为轧机齿轮轴的材料其综合力学性能优良符合质量要求２．４ ４2CrMo钢的C曲线通过查找《热处理手册》获得４2CrMｏ钢的C曲线如下图所示,成分如表1 42CrMｏ钢连续转变C曲线 表1 4２CrMo钢的化学成分化学成分(质量分数）％CSｉMｎPSCrNiＣuＭo42ＣrMo04２０.2７0.650005０．0051．10０0050．005０．20３热处理工艺设计及主要设备的选用31 42ＣrMｏ的工艺流程3.11．加工路线备料→锻造→正火→粗、半精加工→制齿→调质→中频感应加热淬火、低温回火→精机加工磨齿（6级以上精度齿轴）2．锻造工艺设计锻造齿轮轴的毛坯经过锻造后获得基本的形状。
锻造是利用锻压机械对金属坯料施加压力，使其产生塑性变形,已获得具有一定机械性能、一定形状和尺寸的锻件的加工方法齿轮轴的锻造工艺与齿轮相差不大,用棒料镦经切削加工制成的齿轴,其纤维组织弯曲呈放射状，所有齿部的正应力都平行于纤维组织的方向,力学性能得到很大的提高查阅《热处理工艺规范数据手册》可以找出４2CrMo钢的锻造工艺的加热温度、始锻温度冷却方式，本设计具体的锻造工艺参数如表２所示表2 4２CrMｏ钢的热加锻造工艺规范项目Ac１Ａc3加热温度始锻温度终锻温度钢坯73０℃８0０℃1150～1２00℃11３０～118０℃＞850℃经锻造后其最大直径约为80mm,采用缓冷图2 42CrMo齿轮轴示意图3.2热处理工艺设计及理论基础、原则32.1热处理工艺设计（1）．预备热处理工序--正火一般均安排在毛坯生产之后，切削加工之前，或粗加工之后，半精加工之前正火的目的是为了细化晶粒、改善组织，提高切削加工性能,为淬火和最终热处理做好准备.正火工艺曲线如图３所示870℃温度/℃时间T1h空冷图３ 42CrMo钢热处理正火工艺曲线（2）42ＣｒMｏ钢的调质处理淬火后高温回火的方法为调质调质可以使钢的性能，材质得到很大程度的调整，其强度、塑性和韧性都较好，具有良好的综合机械性能。
调质处理后得到回火索氏体,Cr能增加钢的淬透性，提高钢的强度和回火稳定性，具有优良的机械性能.截面尺寸大或重要的调质工件，应采用42CrＭo钢工件淬火后油冷,4２CrMo钢的淬透性较好,在油中冷却能淬硬，而且工件的变形、开裂倾向小所以42ＣrMo钢采用840℃淬油，再480度回火处理硬度可达ＨRC3５—45.图4为调质工艺曲线 840℃480℃温度/℃时间油冷空冷1h1―1.5h图4 42CrMｏ调质工艺曲线图(3）．最终热处理工序—感应加热表面淬火、低温回火零件经调质后具有良好的综合力学性能,但不满足其工艺要求，所以要进行感应表面淬火已达到所要求的力学性能,感应加热淬火后硬度较高，除磨削外不宜再进行其他切削加工，因此工序位置一般安排在半精加工后,磨削加工前.经淬火后表面获得高硬度、高的耐磨性，而心部仍维持良好的综合力学性能为降低表面淬火的淬火应力，保持高硬度、耐磨性，淬火后应低温回火图5为调质后感应淬火加低温回火热处理工艺曲线图5 42CrMo钢感应加热淬火加回火工艺曲线900℃150~180℃空冷乳化液温度/℃时间2.5h约35s３．22热处理工艺的理论基础、原则（1） ４2CrＭo的正火工艺理论基础、原则①．正火加热温度通常对于亚共析钢正火的加热温度通常为Ac3以上30~50℃，而对于中碳合金钢的正火温度正火温度通常为Ａｃ３以上50～100℃,保温一定时间后取出喷雾冷却这种冷却方式称为高温正火。
由铁碳合金相图如图6可知42CrMo的加热温度范围为85０～900℃.加热温度过低先共析铁素体未能全部溶解而达不到细化晶粒的作用，加热温度过高会造成晶粒粗化恶化钢的力学性能，所以我们可以选着870℃.图6 Fe-Ｃ合金相图②正火加热保温时间保温时间,这个问题比较复杂，一般由试验确定,但也有个经验公式:t = αKＤt—保温时间（ｍin）α—加热系数(ｍiｎ／mm)Ｋ—工件加热是的修正系数D-工件的有效厚度（ｍm）ﻫ 工件有效厚度的计算原则是:薄板工件的厚度即为其有效厚度;长的圆棒料直径为其有效厚度;正方体工件的边长为其有效厚度；长方体工件的高和宽小者为其有效厚度;带锥度的圆柱形工件的有效厚度是距小端2L／3（Ｌ为工件的长度）处的直径;带有通孔的工件,其壁厚为有效厚度. 一般情况下，碳钢可以按工件有效厚度每25毫米为一小时来计算,合金钢可以按工件的有效厚度每２0毫米一小时来计算保温时间，加热时间应为2~3小时左右.③．正火的目的正火的主要目的是消除锻造缺陷，使其成分均匀，硬度和韧性好,并改善材料的切削性，也为调质做好了组织准备.（2） ４2CrMｏ调质工艺理论基础、原则①淬火温度的选择.42CrMo钢，含碳量为0．42％，属于亚共析钢，由图6可得含碳量为０．42％钢的Aｃ3为800℃，由亚共析钢淬火温度要求T＝Ac３+30～50(℃)可得，淬火温度T=８3０～８50(℃），我们可以设定在８4０℃。
②.淬火保温时间的确定根据有效长度Φ/2=80／２＝40ｍm，可查知，保温时间要大于56min,为保证获得理想组织可选１h确定淬火介质.根据零件使用要求,根据图7可知要求淬火后心部硬度大于ＨRC23时，至水冷端距离小于3３mm方可达到要求.④.确定回火温度在图9不同含碳量与回火温度的曲线中（《钢的热处理》胡光立、谢希文 西北工业大学出版社)查出含碳量为04~0．5％的曲线带,再在纵坐标上查出HRＣ=35~4０,取中值36其曲线带相交的点即为加热温度,大约为４80℃.⑤.确定回火保温时间由于回火保温时间为4８0℃，根据经验公式可知回火保温时间大约为1~１回火后空冷即可⑥.调质的目的.调质使工件具有优良的综合力学性能,即高强度和高韧性的适当配合,还可提高一定的耐磨性,以保证零件长期顺利工作图7 42CrＭo钢的淬透性曲线（３） 4２CrMo感应加热淬火工艺原理感应加热淬火加热速度快,淬火质量好，较一般淬火硬度高，得到极细马氏体,且淬硬层深度易于控制，易实现机械化和自动化其过程如下：交变电场交变磁场感应电流涡流表层加热淬火冷却集肤效应感应加热淬火的原理如图９所示，电磁感应产生同频率的感应电流即涡流。
涡流在工件截面上的分布是不均匀的，心部几乎等于零,而表面电流密度极大,称为“集肤效应"，频率愈高，电流密度极大的表面层愈薄.依靠这种电流和工件本身的电阻，使工件表面迅速加热到淬火温度,而心部温度仍接近室温,然后立即喷水冷却,使工件表面淬硬 图8 感应加热淬火示意图①．感应加热淬火加频率的选择感应加热可分为三类： (１）高频加热 常用频率为（２０0~300）KHＺ,淬硬层深度为(0.5～25)mｍ. (2)中频加热 常用频率为(2500～８000）HZ,淬硬层深度为（2～10）ｍm (3)工频加热 电流频率为50HZ，不需要频设备，城市用交流电即可，硬层深度为（10~20)mm以上，城市用交流电即根据工件尺寸可知，一般硬化层深δ＝（10~20）％Φ较为合适，其中Φ为工件的有效直径，Φ=８0ｍm可得δ≈８,所以我们选择中频感应加热表面淬火.②．淬火加热温度的确定加热温度及加热速度是感应加热的最基本的工艺参数，它直接决定钢的相变过程和淬火后的组织，是提高和稳定表面淬火工艺质量的重要保证，根据所要求的性能，可设定温度T=９00℃.③淬火冷却方式的选择根据所加工的工件尺寸性能,由42CｒＭo钢的图7和图8,可知42ＣｒMo钢轧机齿轮轴用油淬火可满足使用要求。
但考虑经济等综合因素，且42CｒMo的淬透性高，易于淬透,在工业上常用选择乳化液作淬火介质④.感应加热淬火的目的表面感应加热淬火是为了使钢件达到所要求的表面高硬度，高耐磨性，而心部保持较好的塑性和韧性,且呈现低的缺口敏感性，高的冲击韧性和疲劳强度,已达到最优的使用性能和工艺性能4） 42CrMｏ回火工艺理论基础、原则①．回火温度确定原则4２ＣrMo钢轧机齿轴要有较高的力学性能，在调质、感应加热淬火加低温回火后，表面硬度需要达ＨRC50以上 ，心部硬度HRC35～４5由不同钢含碳量的硬度与回火温度关系曲线图10,可知其在150～１8０℃回火可满足使用要求.图９不同含碳量钢硬度与回火温度关系曲线②．回火温度时间确定原则回火时间从工件入炉后炉温升至回火温度时间开始计算回火时间一般为1~3h,可参考经验公式加以确定:tn=Ｋn+AnD式中tn-回火时间(min）；Kn—回火时间基数；An -回火系数；D—工件有效厚度（mｍ），当回火温度低于30０℃时，Kn为120ｍiｎ和Ａn为1由此工件回火时间为２～3h③.回火的目的4２ＣrMｏ钢经调质、感应加热淬火和低温回火后获得显微组织表面为细马氏体、残余奥氏体和碳化物，心部组织为回火索氏体。
回火后不仅消除了淬火时产生的残余应力，降低了脆性，防止变形和开裂，调整了强度,硬度，塑性和韧性，而且稳定了显微组织和工件尺寸，使其达到了使用性能和工艺要求.３．３选择设备 根据前述的热处理工艺设计及相关文献的表述，选择如下的几种热处理设备：中温箱式电阻炉，低温井式电阻炉，中频感应淬火炉冷却及清理设备有：冷却油槽、酸洗槽\水洗槽、喷丸机根据需要添置一些检验设备3．3．1 设备及工人的年时基数根据车间生产性质和任务，一般单件小批量生产性质的综合热处理车间,应采用两班工作制其中个别工艺周期较长应连续生产的设备或大型设备应考虑三班工作制；安装在生产流水线上的热处理设备，应与生产线生产班制相一致.详细见下表项目生产性质工作班制全年工作日每班工作时数全年时间损失(%）年时基数一、设备一般设备连续工作制33558９７72２重要设备阶段工作制3２５1８1６4７1８小型简易热处理炉阶段工作制32５18７557１大型复杂热处理炉连续工作制3355８１４7３2６二、工人一般工作条件２518８1830较差工作条件2５181217481)设备年时基数为设备在全年内的总工时数，等于在全年工作日内应工作的的时数减去各种时间损失,即：ﻩ 式中 -设备年时基数(ｈ）；—设备全年工作日，等于全年日数（365天)－全年假日(10天)－全年星期双休日(１0４天）=251天;Ｎ — 每日工作班数；n - 每班工作时数，一般为8小时，对于有害健康的工作,有时为6.5小时；- 损失率,时间损失包括设备检修及事故损失，工人非全日缺勤而无法及时调度的损失，以及每班下班前设备和场地清洁工作所需的停工损失。
2）工人年时基数 ﻩﻩ式中 —工人年时基数（ｈ）； —工人全年工作日,等于全年日数（3６５天）－全年假日（１0天）-全年星期双休日（104天）=2５１天；—时间损失率,一般取4%,时间损失包括病假、事假、探亲假、产假及哺乳、设备请扫、工作休息等工时损失2设备数量的计算根据热处理零件分工的年处理量，分别采用各工序的平均生产率，可以计算得出某项设备所承担热处理任务的年负荷数，再根据该项设备的工作制度所确定的年时基数，即可计算得出该项设备的负荷率并确定台数设备需要量可根据热处理工序生产任务和设备生产能力计算出设备年负荷基数,再计算设备需要量1. 设备年负荷基数 设备年负荷基数G为： 式中 —设备年需完成的生产量(Kｇ/年） —设备生产率（Ｋg/h）2. 设备数量计算 式中 －设备年时基数(h)由上述的计算方法所得到的结果如下序号设备名称型号用途生产率（Ｋg/h)年时基数(h)数量１中温箱式电阻炉RX—7５—9正火、淬火８0７72２4２低温井式电阻炉RJ—75—６回火80７7224３感应淬火炉GC —120５淬火-471813。
33冷却设备使用的主要冷却设备是油槽油槽为冷却介质，设备主要是由盛油的槽子构成油的粘度对冷却能力和冷却均匀性有显著的影响可以通过配备介质搅拌装置和对介质进行适当加热（４0～95℃），提高其冷却能力和冷却的均匀性淬火油槽通常配有如下功能:介质搅拌功能、介质加热和换热功能、介质的油烟收集和处理功能、防火和灭火功能、输送工件完成淬火工艺过程的功能等３.3.4清洗、清理设备(１）清洗设备随着热处理工艺的发展和对环境卫生的要求日益提高，零件热处理前后的清洗更加重要一些化学热处理工艺操作前要求除油,有的利用热处理炉废气烧尽表面油污，以保证热处理质量零件的热处理后除油,可防止回火过程中产生大量的烟雾,污染环境,同时保持零件表面光亮目前主要清洗设备有：室内和输送带式、悬挂输送链式、滚筒式清洗机、溶剂清洗及其他超净清洗设备.(2）清理设备 使用的是喷丸机 为清理零件热处理后表面的氧化皮，可采用喷砂机、喷丸机、抛丸机、喷丸清理滚筒、砂轮机、抛光机、酸洗槽等随着检验设备的发展，过去常用酸洗方式清理氧化皮，现已多采用喷丸清理，并发展了强化喷丸和应力喷丸等先进技术３.3.5辅助设备(１） 检查设备为检查零件热处理后的硬度，一般采用布氏、洛氏、肖氏硬度计。
2) 其他辅助设备其他辅助设备，包括焊接设备，存放工具夹装置，如工具架、吊具架、冷却盘，切取式样设备，如锯床、切割机、磨光试样机等为感应加热用感应器制造服务，以及为仪表的检修校正服务3.3．６起重运输及自动化设备(1） 常规起重运输设备起重设备根据设备安装、修理、工艺所需起吊运输最大零件重量以及工艺平面布置决定,起重设备适用范围及选择原则见下表 起重设备适用范围及选择原则设备名称常用规格主要适用范围选用意见桥式起重机5~１0 ｔ大型设备维修,大型零件运输、装卸一般厂房长５0米选用一台梁式起重机1~3 t中小型设备维修，中小零件运输、装卸每一跨可选一台悬臂起重机02５～１工作量较大的局部区，桥式、梁式起重机达不到的地方为某项设备及工艺专设悬挂运输链———辊道———平板车———电瓶车、叉车、手推车———（2) 生产机械化与自动化装置热处理设备的机械化与自动化，车间之间及车间内工序之间的机械化运输装置及控制，根据零件的产量和生产过程的具体需要，合理选用与布置，以改善劳动条件，提高生产率.a. 辊道辊道可运输和贮存部分零件，将不同工序联系起来，有着不同形式布置，如直线型、U型、L型、环型等 .b. 轨道车 根据不同的设备操作和布置选用，如利用普通轨道车和激动轨道车联系淬火、清洗、回火等周期作业炉。
c 单轨电动葫芦 单轨葫芦可将各工序设备联系起来,可布置成一字型、L型、环型.ｄ． 悬挂运输链 用于车间之间或工序之间的运输，连续运行,通过与下降段配合，可实现连续式炉生产线的全过程机械化运输车间布局４１ 车间在厂区内的位置对热处理车间在总体布置中要求:(1）热处理车间散发大量燃烧废气、保护气氛废气,其他有害气体及油烟、粉尘等，所以应位于其他厂房下风向，且要有卫生防护带２）热处理车间靠近各类震源时,应该有一定间距或采取相应的隔震措施，震源如锻锤、空压机、氧气机、铁路等热处理车间为综合性处理车间，为全厂服务，在工厂总体位置中应选择适中的位置或靠近与其联系多的车间2车间面积及面积指标车间总面积包括工艺设计中用于基本生产设备和辅助设备所占用的面积，包括厂房、披屋、露天起重机下的有效面积1）生产面积 生产设备、设备之间通道、工人操作、工件存放地所占用的面积,以及清洗、清理、矫正、取样、运输设备所占用的面积，占总面积50％~７0%.(2）辅助面积 变配电间、变频间、电容期间、检验间、快速实验室、保护气氛制备间、机修间、仪表间、通风机室、各类仓库、主要通道、露天仓库等所占用的面积，占总面积30%～50％.4．3布局原则大型连续式设备及机组的布置，根据数量确定是否跨厂房跨度,尽量在同一跨度中，有利于使用起重设备.车间有一端封闭墙体时，大型设备尽量靠在内墙布置，以利用采光和通风。
热处理车间在工艺流程基本顺畅的情况下,可按设备分片布置设备布置应符合工艺流程的需要,零件的流向应尽量由入料端向出料端,避免交叉和往返运输设备应尽量布置整齐，箱式炉以炉口取齐，井式炉以中心线取齐需要起重运输工具的设备,应布置于起重机有效范围内需局部通风的设备应靠外墙或靠近柱子布置,以利于通风管的引出.车间内应避免隔断,对必须设置隔离间的应集中于车间的一端喷砂间靠外墙隔断,有利于砂的储存和设置除尘装置生产区内应留有零件装卸及存储面积或立体仓库车间需留出必要的通道,通道的尺寸随车间使用运输车型而异.车间预留扩建面积可采取车间内预留设备空地或预留增跨或接长厂房空地.留有计算机控制管理房地综上所叙,科学的生产设计和能源管理是能源有效利用的最有潜力的因素保证满负荷生产、充分发挥设备能力是科学管理的目标之一.先进工业国家从能源利用率和生产成本的精打细算出发,在电和燃料的一次和二次能源的调配上做出合理的选择，在热处理能源结构、充分利用废热、余热上积累了丰富的经验我国机械工业95 ％以上的热处理炉用电是很不合理的，在当前天然气资源已能充分供应的条件下，热处理的能源结构必须调整和改变研究、开发和推广节能的热处理工艺是投入小、见效快的节能措施。
热处理设备的选型、结构和使用上也都有很大的节能潜力４.４车间设备布局间距(1)炉子后端距离墙柱的距离，一般箱式炉采用１～2m；煤气炉和油炉取1．５~1８m;可控气氛炉应留出辐射管取出的距离２）炉子之间的距离，小型炉08~１．2ｍ；中型炉1.2～1.5m;大型炉1５～2m;间隙式炉组成的生产线0.5~08m；连续式炉3０～4．0m３）井式炉间的距离，小型炉0.8~１．2ｍ；中型炉12~1．5m;大型炉２.5～4ｍ （4)井式炉炉口距地面距离,渗碳炉0.3m；正火、回火炉07~0．8m热处理车间建筑物与构筑物５.１ 建筑物的设计(1）防火热处理厂房耐火等级通常为一、二级耐火建筑物,要求墙、地面、顶棚等必须耐火,通常为钢筋混凝土结构或钢结构.（2）通风为排出烟尘、热量，厂房要有一定高度,合理开设天窗，使厂房有良好的自然通风条件.（3）采光 根据需要设天窗和屋面窗以保证良好的采光需要.5.2 厂房建筑参数厂房的跨度与柱距取决于产品工艺的需要和设备选型在选用井式炉时，可将炉子置于地坑内或采用操作平台将炉子置于地坑可降低厂房高度,节约造价5.３ 厂房出入口厂房一般人行出口宽1．8m，高2.4ｍ。
5．4 地面载荷及地面材料热处理车间的地面载荷取决于生产的对象和性质(详见表), 热处理车间地面材料部门名称选用地面层材料毛皮热处理半成品热处理辅助热处理喷砂间酸洗间高中频间油冷却地下室混凝土、块石、钢砖、铸铁板混凝土、水磨石混凝土、水磨石、马赛克混凝土、水磨石马赛克、耐酸水泥水磨石混凝土５.5 特殊构筑物及附属建筑物的设计热处理车间的地下设施和需要安装在地坑中的设备较多还有许多地沟，如通风沟、管道沟、烟道等，需处理好走向，以确保无不干扰而由于生产和工艺的需要,车间内建有各类附属的小隔间，如变电间、配电间、喷砂间.，有一些如机修间、钳工工作间、电工工作间等不需要封顶的隔间，可采用墙体或玻璃隔断.6动力消耗及对公用系统设计热处理车间需消耗的各种动力和辅助材料,包括电力、压缩空气、蒸汽、水、油类等１ 电力安装容量热处理车间电力消耗包括动力用电、工艺用电和照明用电动力用电,是指热处理车间各种机械装置的驱动电动机所消耗的电量其消耗量按照各设备安装容量和设备负荷时间计算由热处理车间设备明细表，得用电总量=１450KＷ,加上在热处理工程中加热工件和工作介质所消耗的工艺用电和照明用电,取２200ＫW。
62 压缩空气热处理车间压缩空气用于连续用气设备,如喷砂、喷丸设备、风动工具、吹扫喷嘴等其消耗量的计算是以温度为20摄氏度，压力为101.3KPａ时的自由空气为标准的包括炉温升降气缸压缩空气的消耗量、各类用途喷嘴压缩空气消耗量.6.3 蒸汽蒸汽在热处理车间主要用于加热清洗槽、煤气管路清扫等热处理车间使用的蒸汽为饱和蒸汽、常用压力为２0０～４０0KPa.蒸汽的比热容为210０ＫJ/Kｇ.6.4 生产用水热处理车间设备用水除个别情况外,对水质无特殊要求,一般生活用水则可以满足要求高频设备用水，要求矿物杂志不能超过0．0１7g/L，电阻率每厘米不大于40０0欧姆，水压为119~１96KPａ，或蒸馏水,或采用离子交换树脂软化水7 ．工作人员热处理车间的生产组织包括生产工人、辅助工人、工程技术人员、管理人员和服务人员(见下表）生产工人是指直接从事热处理工艺及设备操作的人员.辅助工人是指生产工人以外直接为热处理生产服务的人,如热处理准备工、起重运输工等工程技术人员是指从事技术工作的人员设备定员应根据实际需要,尽量多考虑多机台的管理,减少设备定员,使工人满负荷工作,提高生产率车间基本生产工人计算指标序号设备类型热处理工序每台设备所需的基本生产工人1箱式电阻炉(2台）正火、淬火1２井式炉(2台）回火13中频设备(1台）淬火２(内含电工一名)4喷砂（丸)机(1台）清理15清洗机(1台）清洗1６5名辅助＋3名工程技术人员+1名管理人员+1名服务人员10合计人数２28。
热处理的生产安全与环境保护8.１ 生产安全热处理车间是一个潜在触电、爆炸、灼伤、火灾和毒害危险的车间，因此车间的设计过程中必须认真对待热处理生产中危害因素与防止措施ａ 触电：电热设备与电网安全连接、触电保护（如防护用品、接地保护等)、电容放电保护电磁辐射:静电及电磁防护如接地、屏蔽等 毒害：产生毒害气体的工艺设备，应装设在单独的隔间内，专设通风系统d. 烫伤和烧伤:操作人员除应该遵守操作流程,佩戴防护用品外，防止气体燃料,特别是采用可控气氛时,避免一氧化碳、氢等可燃性气体泄漏引起爆炸，在炉前应常点燃火炬；出炉热工件应有秩序堆放，避免灼伤事件ｅ. 噪声:采用消声、隔音措施，或将产生噪声的设备单独装在封闭隔间内f. 粉尘:对于产生的设备设封闭隔间，装通风系统设备投入运行后的检查、使用维修，通风设施等条件必须不断的改善,才可以是生产安全的进行热处理车间的防火：对可控气氛炉、淬火油槽设定安全的使用要求.车间内煤气、乙炔、氧气等及液体燃料输送管道，应保证安全可靠，经常检查管道及阀们是否泄漏2 环境保护热处理车间存在着对人身和环境有害的物质，如CO、HCN、NH３粉尘以及噪音等环境污染源，车间设计过程中必须对防止污染和治理污染进行设计。
在预防和治理二者之间应以预防为主.为防止产生污染源,可采取不产生或少产生污染的工艺，如采用电或气体燃料为热源，避免使用煤为燃料；用湿喷砂取代干喷砂,或用无气喷砂,以及使用不含氧化硅的颗粒；用喷丸、抛丸取代酸洗热处理车间产生的污染在尽可能减少的情况下,对产生的有害气体、烟气、粉尘、酸雾、气溶胶等物质采取治理措施，产生严重污染废气的设备或生产工艺，应设计成密封操作间、设备单独通风系统,必要时设除尘、吸收、净化装置主要从现有热处理生产的现状，重视对清洁热处理生产技术的研究,强化对热处理生产中出现污染环节的管制,支持环保措施的实施，重视设备的更新,采用清洁、不污染环境的设备是热处理行业贯彻科学发展观的主要内涵之一28 / 26。
