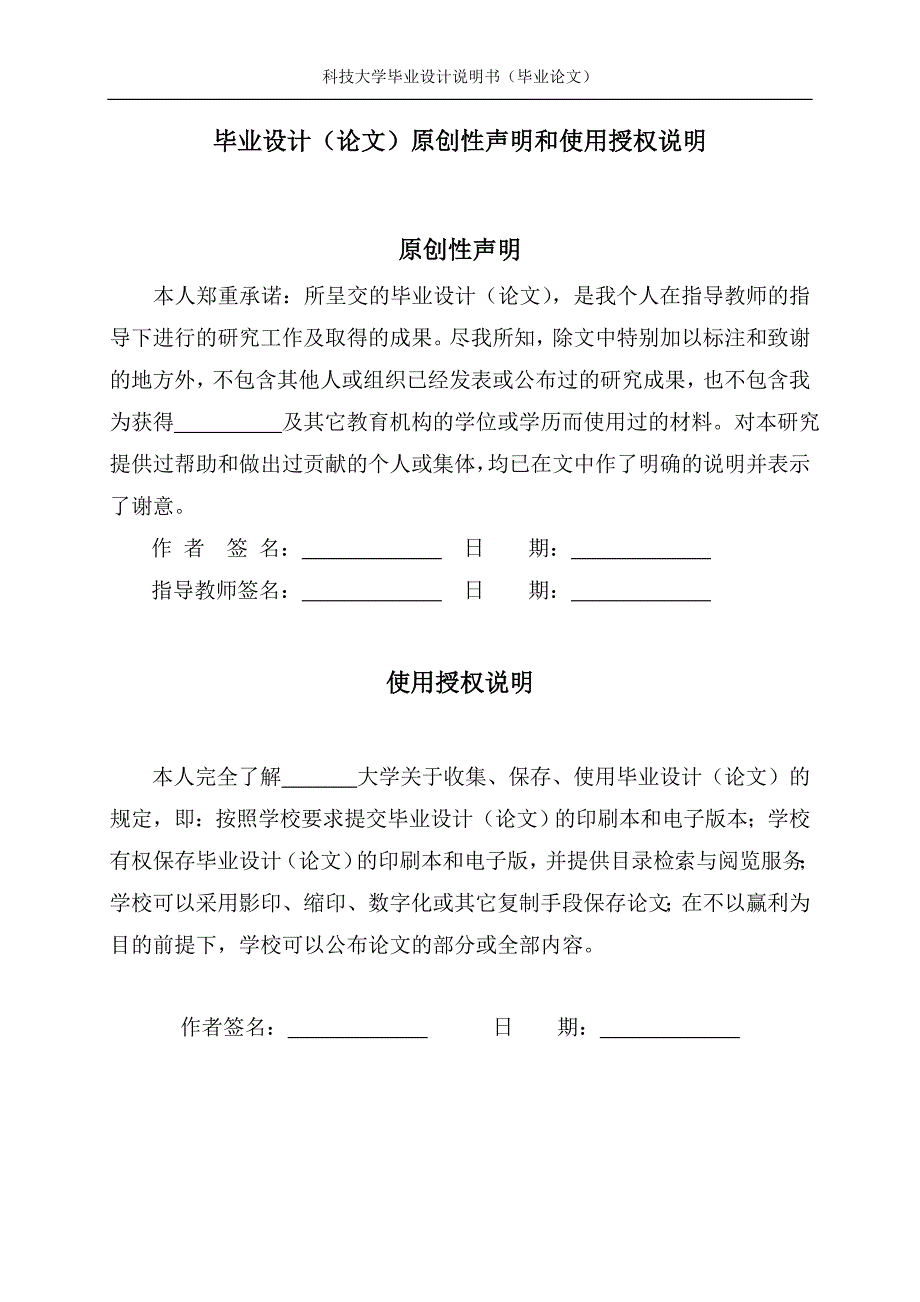

科技大学毕业设计说明书（毕业论文）毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得 及其它教育机构的学位或学历而使用过的材料对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意作 者 签 名： 日 期： 指导教师签名： 日 期： 使用授权说明本人完全了解 大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容作者签名： 日 期： 学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明本人完全意识到本声明的法律后果由本人承担作者签名： 日期： 年 月 日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅本人授权 大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文涉密论文按学校规定处理作者签名： 日期： 年 月 日导师签名： 日期： 年 月 日注 意 事 项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词 5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
3.附件包括：任务书、开题报告、外文译文、译文原文（复印件）4.文字、图表要求：1）文字通顺，语言流畅，书写字迹工整，打印字体及大小符合要求，无错别字，不准请他人代写2）工程设计类题目的图纸，要求部分用尺规绘制，部分用计算机绘制，所有图纸应符合国家技术标准规范图表整洁，布局合理，文字注释必须使用工程字书写，不准用徒手画3）毕业论文须用A4单面打印，论文50页以上的双面打印4）图表应绘制于无格子的页面上5）软件工程类课题应有程序清单，并提供电子文档5.装订顺序1）设计（论文）2）附件：按照任务书、开题报告、外文译文、译文原文（复印件）次序装订3）其它电站锅炉自动测控系统摘 要随着社会对电力需求量的增加，电站锅炉正在向着大型化和超大型化的方向发展，因此对锅炉蒸发量的要求就越来越大，但是锅炉尺寸相对变化并不大在保证快速性的前提下，对锅炉经济性要求也更高，这样就对锅炉控制系统提出了更高的要求本文简要介绍了火力发电厂的生产过程及电站锅炉自动控制系统的各个组成部分和控制目标，重点对水位控制系统进行了比较深入的研究，在对系统的结构、特性充分理解的基础上，分析了水位控制系统通常使用的单冲量控制、双冲量控制和三冲量控制，并进行综合的分析和比较，详细设计了三冲量控制系统。
基于对现场状况实时掌控的要求，本文运用MCGS组态软件设计了锅炉状态监控程序，以动画显示、报警处理、实时曲线、历史曲线和报表输出等多种方式向用户提供解决实际工程问题的方案，达到了实时监控的目的 关键词：电站锅炉；自动控制；水位控制；MCGS组态内蒙古科技大学毕业设计说明书（毕业论文）Automatic measurement and control system power plant boilerAbstractWith the community's increasing demand for electricity, power plant boiler is large and very large toward the direction of development, evaporation and therefore the requirements of the boiler on the growing, but the boiler is not large relative changes in size. In ensuring the rapid under the premise of the economic requirements of the boiler is also higher, so that the boilers control system to a higher demand. This paper introduces the process of producing coal-fired power plants and power plant boiler automatic control system and control the various components of the target, with a focus on water level control system more in-depth studies of the structure, features fully understood on the basis of Analysis of the water level control systems typically use a single-impulse control, dual impulse control and three-impulse control, and comprehensive analysis and comparison of the detailed design of a three-impulse control systems. The scene based on real-time control of the state of the request, this paper MCGS boiler configuration software designed to monitor the status of procedures in order to display animation, alarm processing, real-time curve, and the statements of the historical curve output provides users with a variety of ways to solve practical engineering problems programs to reach the purpose of real-time monitoring. Keyword：power plant boiler; automatic control; water level control; MCGS configuration目 录摘 要 IAbstract II第一章 绪论 11.1 火力发电概述 11.2 锅炉自动控制介绍 11.3 国内外锅炉自动控制的发展 31.4 本文研究的主要内容 5第二章 电站锅炉系统概述 62.1 火力发电厂工艺介绍 62.2 锅炉系统概述 92.3 锅炉原理 102.4 锅炉的类型 112.5 锅炉本体及辅助设备 122.6 锅炉主要控制系统 142.6.1 燃烧控制系统 142.6.2 给水控制系统 152.6.3 汽温控制系统 162.7 锅炉安全监测保护系统 16第三章 锅炉汽包水位控制系统研究 183.1 汽包锅炉给水控制系统的任务 183.2 水位控制对象的动态特性 183.2.1 给水流量扰动下水位的动态特性 193.2.2 蒸汽流量扰动下水位的动态特性 203.2.3 燃烧率扰动下水位的动态特性 213.3 给水控制手段 223.4 水位控制的基本方法 233.4.1 单冲量水位控制系统 243.4.2 双冲量水位控制系统 253.4.3 三冲量水位控制系统 263.5 水位控制系统详细设计 323.5.1 给水流量控制器的正反作用及控制规律的选择 323.5.2 汽包液位控制器的正反作用及控制规律的选择 333.5.3 前馈部分的设计 333.5.4 控制过程 343.5.5 仪表选型 363.6 几种先进控制方式在锅炉水位控制中的应用 373.6.1 预测控制 373.6.2 专家控制 383.6.3 模糊控制 39第四章 监控程序设计 414.1 MCGS组态软件简介 414.2 锅炉监控系统设计 41参考文献 45附录一 47附录二 48致谢 49内蒙古科技大学毕业设计说明书（毕业论文）第一章 绪论1.1 火力发电概述火电厂的燃料构成决定国家资源情况和能源政策。
20世纪80年代以后，中国火电厂的燃料主要是煤1987年，火电厂发电量的87％是煤电，其余13％是烧油或其它能源发出的有烟煤资源或依赖进口煤的国家，其火电厂主要燃用烟煤，因其热值高、易燃其它煤种占较大比重的国家，有用褐煤（德国、澳大利亚）、无烟煤（前苏联、西班牙、朝鲜等）的；中国燃用煤一半以上是烟煤，贫煤次之，无烟煤在10％以下一些国家还根据石油国际市场的情况，采用燃油和天然气发电机组除蒸汽机组外，还有的用燃气轮机和内燃机发电机组70年代以来，燃气—蒸汽联合循环机组发电的火电厂得到重视现代化火电厂是一个庞大而又复杂的生产电能与热能的工厂它由下列5个系统组成：①燃料系统；②燃烧系统；③汽水系统；④电气系统；⑤控制系统在上述系统中，最主要的设备是锅炉、汽轮机和发电机，它们安装在发电厂的主厂房内主变压器和配电装置一般装放在独立的建筑物内或户外，其他辅助设备如给水系统、供水设备、水处理设备、除尘设备、燃料储运设备等，有的安装在主厂房内，有的则安装在辅助建筑中或在露天场地火电厂基本生产过程是，燃料在锅炉中燃烧，将其热量释放出来，传给锅炉中的水，从而产生高温高压蒸汽，蒸汽通过汽轮机又将热能转化为旋转动力，以驱动发电机输出电能。
到80年代为止，世界上最好的火电厂的效率达到40％，即把燃料中40％的热能转化为电能1.2 锅炉自动控制介绍热力过程自动化技术是实现发电厂热力过程现代化的重要技术措施之一，是确保电厂安全经济运行的重要手段所谓自动控制，就是指在没有人直接参与的条件下，自动控制装置使生产设备或生产过程按预订的目标进行的一切技术手段目前火电厂锅炉部分主要的热工自动化控制系统有：给水控制系统、燃烧控制系统、过热汽温控制系统等在锅炉侧最主要的子控制系统就是燃烧控制系统单元机组的能量输入是靠燃料的及时供给和在炉膛内的良好燃烧来保证的大型火电机组锅炉大多是采用直吹式制粉系统向锅炉供应煤粉的燃烧控制系统又主要包括以下子控制系统：①燃料控制系统；②风量控制系统；③炉膛压力控制系统；④磨煤机一次风量和出口温度控制系统；⑤一次风压力控制系统；⑥辅助风控制系统；⑦燃料风（周界风）控制系统和燃尽风控制系统等汽包锅炉给水自动控制的任务是使锅炉的给水量适应锅炉的蒸发量，维持汽包水位在规定的范围内汽包水位是锅炉运行中的一个重要监控参数，它反映了锅炉蒸汽负荷与给水量之间的平衡关系，维持汽包水位正常是保证锅炉和汽轮机安全运行的必要条件汽包水位过高，会影响汽包内汽水分离装置的正常工作，造成汽包出口蒸汽水分过多，含盐浓度增大，易使过热器管壁结垢而导致过热器烧坏；同时还会使过热汽温产生急剧变化，直接影响机组运行的安全性和经济性。
汽包水位过低，则可能破坏锅炉水循环，造成水冷壁管烧坏而破裂因此，为保证机组安全运行，正常情况下，一般限制汽包水位在±（30~50）mm范围内变化过热蒸汽温度自动控制的任务是维持过热器出口蒸汽温度在允许范围内，并且保护过热器，使管壁温度不超过允许的工作温度过热蒸汽温度是影响大型锅炉生产过程安全性和经济性的重要参数因为过热器是在高温、高压条件下工作的，过热器出口的过热蒸汽温度是全厂整个汽水过程中工质温度的最高点，也是金属管壁的最高处过热蒸汽温度过高，容易烧坏过热器，也会使蒸汽管道、汽轮机内某些零部件产生过大的热膨胀变形而损坏，影响机组的安全运行，因而过热汽温的上限一般不应超过额定值5℃；过热蒸汽温度过低，又会降低全厂的热效率，不仅增加燃料消耗量，浪费能源，而且还将使汽轮机最后几级的蒸汽湿度增加，加速汽轮机叶片的水蚀另外，过热蒸汽温度降低还会导致汽轮机高压部分级的焓降减少，引起各级反动度增大，轴向推动增大，影响汽轮机的安全经济运行，因而过热汽温的下限一般不低于额定值10℃过热汽温的额定值通常在500℃以上，例如，高压锅炉一般为540℃，就是说要使过热汽温保持在540℃1.3 国内外锅炉自动控制的发展锅炉控制系统的发展可以认为跟随了过程控制的发展，大致经历了基地式气动仪表控制系统、电动单元组合模拟仪表控制系统、集中式数字控制系统、集散控制系统DCS和现场总线控制系统FCS几个阶段。
二十世纪五十年代以前，由于当时的生产规模小，检测仪表还处于发展的初级阶段，所采用的仅仅是安装在生产设备现场、具备简单检测功能的基地式气动仪表，其信号仅在本仪表内起作用，一般不能传送给别的仪表或系统随着生产规模的扩大，出现了电气、电动的单元组合式仪表，此时出现了集中控制室现场各处的信号通过统一的模拟信号送到集中控制室，操作员可以在控制室内观察生产现场的状况当时的工业是精密性比较差的工业，模拟控制系统基本上满足了一定的要求随着控制、计算机、通信、网络技术以及超大规模集成电路技术的发展，计算机生产成本急剧下降，运算速度加快、体积大幅减小，出现了数字调节器、可编程控制器（PLC）以及由多个计算机构成的集中、分散相结合的集散控制系统，这就是DCS集散控制系统DCS在八、九十年代占主导地位，其核心思想是集中管理、分散控制，即管理与控制相分离，上位机用于集中监视管理，若干下位机分散到现场实现分布式控制，上位机和下位机之间用控制网络互连以实现相互之间的信息传递但DCS还不是一个完全开放的系统FCS正是顺应以上潮流而诞生，它用现场总线这一开放的、可互操作的网络将现场各控制器及仪表设备互连，构成现场总线控制系统。
同时控制功能彻底下放到现场，降低了安装成本和维护费用因此，FCS实质上是一种开放的、具互操作性的、彻底分散的分布式控制系统最新的锅炉控制系统一般采用PLC和工业PC机为主的控制方案，通过以太网或现场总线实现双向通讯这样，控制系统一般由以下几部分组成：锅炉本体、检测装置、PLC、工业PC、手/自动切换操作、执行机构及阀门、滑差电机等部分检测装置将锅炉的温度、压力、流量、氧量、转速等量转换成电压、电流信号送入PLC；对于手/自动操作切换部分，手动操作时由操作人员手动控制，用操作器控制滑差电机及阀门等，自动操作时PLC发出控制信号经执行部分进行自动操作PLC作为下位机对整个锅炉的运行进行监测、报警、控制以保证锅炉正常、可靠地运行，工业PC机作为上位机对锅炉的运行数据进行监视和显示，并可以提供各种历史数据除此以外，为保证锅炉运行的安全，在进行自动控制系统设计时，对锅炉水位、锅炉汽包压力等重要参数应设置常规仪表及报警装置，以保证水位和汽包压力有双重甚至三重报警装置，以免锅炉发生重大事故我国从60年代开始就从事锅炉自控系统的研制工作，交通部上海船舶运输科学研究所在长江航行的蒸汽动力船“东方红十号”、“东方红八号”和“东方红四号”上安装了气动的锅炉自动调节系统采用自行研制的基地式气动调节器，到70年代初研制成强制循环辅助锅炉的全自动控制系统，直到90年代才开始研制以可编程控制器为核心的辅助锅炉燃烧控制装置，现在国内锅炉业迅速发展，但是辅助锅炉的控制系统大部分仍以进口产品为主，如：丹麦AALBORG公司、德国SAACKE公司、瑞典SUNROD公司和日本OSAKA公司的产品，这些公司几乎都采用了可编程控制器组成的控制系统。
1.4 本文研究的主要内容本文主要讲述了电站锅炉自动测控系统相关内容，在第一章中主要讲述了火力发电的生产过程，锅炉自动控制概述以及国内外锅炉自动控制的发展历程及特点第二章可表述为电站锅炉概述，包括有锅炉的类型、本体组成、锅炉主要设备、锅炉原理以及主要的控制系统第三章中重点研究锅炉汽包水位控制系统，简要的说明了单冲量、双重量控制方法，对三冲量控制方法进行了相对详细的分析与介绍，进行综合比较，对自动控制过程做了较为详细的说明和分析，同时还有仪表选型，控制器正/反作用的判定和控制规律的选择，并简要的介绍了先进控制方式在水位控制系统中的应用，包括预测控制，专家控制和模糊控制第四章讲述了运用MCGS组态软件实现对锅炉实时监控，并及时对所定数据上限值和下限值进行报警，以达到监控的目的第二章 电站锅炉系统概述2.1 火力发电厂工艺介绍火力发电由三大主要设备—锅炉、汽轮机、发电机及相应辅助设备组成，它们通过管道或线路相连构成生产主系统，即燃烧系统、汽水系统和电气系统其生产流程如图2-1所示 图2-1 火力发电生产过程原理框图① 燃烧系统燃烧系统如图2-2，包括锅炉的燃烧部分、输煤、除灰和烟气排放系统等。
燃煤由传送带输送到锅炉车间的煤斗，进入磨煤机磨成煤粉，然后与经过预热器预热的空气一起喷入炉内燃烧，将煤的化学能转换成热能，烟气经除尘器清除灰分后，由引风机抽出，由烟囱排入大气炉渣和除尘器下部的细灰由灰渣泵排至灰场图2-2 燃煤系统流程图② 汽水系统汽水系统流程如图2-3所示，包括锅炉、汽轮机、凝汽器及给水泵等组成的汽水系统循环和水处理系统、冷却水系统等水在锅炉中加热后蒸发成蒸汽，流经过热器之后图2-3 汽水系统流程图进一步加热，成为具有规定压力和温度的过热蒸汽，然后经过管道送入汽轮机在汽轮机中，蒸汽不断膨胀，高速流动，冲击汽轮机的转子，以额定转速（3000r/min）旋转，将热能转换成机械能，带动与汽轮机同轴的发电机发电在膨胀过程中，蒸汽的压力和温度不断降低蒸汽做功后从汽轮机下部排出排出的蒸汽称为乏汽，它排入凝汽器在凝汽器中，汽轮机的乏汽被冷却水冷却，凝结成水凝汽器下部所凝结的水由凝结水泵升压后进入低压加热器和除氧器，提高水温并除去水中的氧（以防止腐蚀炉管等），再由给水泵进一步升压，然后进入高压加热器，再回到锅炉，完成水—蒸汽—水的循环给水泵以后的凝结水称为给水汽水系统中的蒸汽和凝结水在循环过程中总会有一些损失，因此，必须不断向给水系统补充经过化学处理的水。
补给水进入除氧器，同凝结水一起由给水泵打入锅炉 ③ 电气系统电气系统如图2-4所示，包括发电机、励磁系统、厂用电系统和升压变电所等，发电机的机端电压和电流随其容量不同而变化，其电压一般在10～20kV之间，电流可达数千安因此，发电机发出的电一般由主变压器升高电压后，经变电所高压电器设备和输电线送往电网极少部分电通过厂用变压器降低电压后，经厂用电配电装置和电缆供厂内风机、水泵等各种辅机设备和照明等用电图2-4 电气系统图综上所述，燃煤由列车运来后，卸煤设备把它卸到煤场而储存备用在生产中，煤由输煤设备从煤场输入锅炉的炉前煤斗存放，经给煤机送入磨煤机磨制成煤粉，以利于燃烧与煤同时进入磨煤机的热空气起到干燥、输送煤粉的作用煤粉与空气混合同时进入锅炉，迅速燃烧，同时放出热量，把锅炉中的水加热成过热蒸汽含有热能的高温、高压蒸汽被送入汽轮机，释放能量推动汽轮机旋转，把蒸汽的热能转换成汽轮机旋转的机械能汽轮机拖动与它相连的发电机同步旋转，发电机在旋转中把输入的机械能转变成电能2.2 锅炉系统概述锅炉是火力发电厂的主要设备之一，在电力生产过程中占有相当重要的地位锅炉是利用燃料（如煤、天然气、焦炉煤气、高炉煤气、重油等）燃烧释放的热能加热给水，生产规定品质和参数的过热蒸汽的设备，又称蒸汽发生器。
在热力发电厂中，将煤、石油、天然气等燃料燃烧或其它热源释放出来的热量，通过金属受热面传递给经净化的水，将其加热到一定压力和温度的水或蒸汽的换热设备称为锅炉锅炉是工业企业的重要动力设备，它是火力发电厂的三大支柱之一（即锅炉、汽轮机和发电机），锅炉工业的发展直接影响着火力发电的发展和大电站的建设此外，锅炉还是轻工业生产中的热源和动力源，如为蒸馏、化学反应、干燥蒸发等提供热能，为风机、压缩机、泵类提供动力在大型热力发电厂中，锅炉包括一个庞大的建筑和一整套热交换、热动机械和处理的设备，工作情况十分复杂，其中某个部位产生故障，就会使整台机组停运，造成国民经济的重大损失由此可见，国民经济各部门发展也离不开锅炉工业的发展，它在我们建设有中国特色的社会主义，大力发展经济实现现代化的进程中，起到了十分重要的作用锅炉生产实际上是实现能量的转换和传递，将燃料的内能转换为蒸汽的热能整个工作过程可分为三个相互关联的子过程：燃料的燃烧过程、火焰和烟气向水及汽传递热量的过程、蒸汽的生产过程图2-5是锅炉设备主要工艺流程图图2-5 锅炉设备主要工艺流程图2.3 锅炉原理火力发电厂的生产过程是利用煤、石油、天然气作为燃料，在锅炉设备中通过燃烧和传热，把燃料的化学能转换成水蒸气的热能，再借助于汽轮机设备将蒸汽的热能转换成机械能，然后通过发电机将机械能转换成电能。
其中锅炉部分简要的工作过程可大致概括如下原煤由原煤仓经给煤机进入磨煤机，经干燥和磨制后形成合格的煤粉煤粉暂存于煤粉仓中，然后经给粉机和一次风管后由燃烧器喷入炉膛内燃烧外界冷空气由送风机加压后送入空气预热器，被加热后的空气有以下用途：一是送入磨煤机，用以干燥并输送煤粉；二是送入一次风管将煤粉带入燃烧器；三是作为二次风直接送入燃烧器，提供燃料燃烧所需的氧气煤粉和空气在炉膛内燃烧，放出的热量首先将水冷壁中的水加热，所产生的高温烟气流经炉膛和烟道，依次将热量传递给过热器、再热器、省煤器及空气预热器等传热设备，加热其中的蒸汽、水和空气等工质这时，烟气温度降低了很多最后，烟气经除尘器除去大部分飞灰后由引风机送入烟囱排往大气另外，燃料燃烧生成的少量灰渣由排渣装置排出炉外进行进一步处理经过除氧器的水由给水泵加压，并经省煤器加热升温后进入汽包暂时存储汽包中的水沿下降管道经下联箱后进入水冷壁管水冷壁管吸收炉膛内的辐射放热后，经热传导将水冷壁管中的部分水加热变成水蒸汽，然后，这部分汽水混合物又重新返回汽包经汽包内的汽水分离器分离后，水继续留在汽包下部，与新送入的给水一起进行下一次加热循环，而蒸汽从汽包顶部引出，经过热器进一步加热后，由饱和蒸汽变为过热蒸汽，送往汽轮机。
对于大型发电机组，经汽轮机高压缸做过部分功，且温度和压力都有所降低的蒸汽会被再次送入再热器，然后再送回汽轮机的中、低压缸继续做功这样，就进一步提高了发电机组的热力循环效率和安全性2.4 锅炉的类型锅炉的种类很多，如果按反映锅炉生产能力的锅炉容量来分，有小型锅炉、中型锅炉和大型锅炉；按额定过热蒸汽压力及温度等蒸汽参数来分，有低压锅炉、中压锅炉、高压锅炉、超高压锅炉、亚临界压力锅炉和超临界压力锅炉等；按燃料燃烧方式来分，有火床燃烧锅炉、火室燃烧锅炉、流化床燃烧锅炉和旋风炉燃烧锅炉等；按水循环方式来分，有自然循环锅炉、强制循环锅炉和直流锅炉等；按通风方式来分，有自然通风锅炉、机械送风锅炉、机械引风锅炉和平衡通风锅炉等；按烟气在锅炉流动的状况分，有水管锅炉、锅壳锅炉（火管锅炉）、水火管组合式锅炉；按用途分，包括生活锅炉、工业锅炉、电站锅炉；按介质分，有蒸汽锅炉、热水锅炉、汽水两用锅炉、有机热载体锅炉；按燃料分，有燃煤锅炉、燃油锅炉、燃气锅炉、余热锅炉、电加热锅炉、生物质锅炉；按锅炉数量分，单锅筒锅炉、双锅筒锅炉；按燃烧定在锅炉内部或外部分为内燃式锅炉、外燃式锅炉，等等2.5 锅炉本体及辅助设备锅炉本体是锅炉的主要组成部分，包括炉膛、燃烧器、点火装置、空气预热器、省煤器、蒸发器、汽包、过热器及再热器等，其中炉膛又包括水冷壁、炉墙和构架等。
下面作简要介绍1）炉膛炉膛是喷入燃油燃烧的场所，它的作用就是提供足够的空间，使燃油得以充分燃烧，同时，使燃烧发出的热量尽少散失到锅炉外面去炉膛由耐火砖墙和水冷壁组成水冷壁是铺设在炉膛内壁上的密集管排，组成水循环回路的上升管，它可以保护耐火砖不致因过热而损坏，但是由于它吸收的是高温辐射热，所以热负荷非常高，成为受热面的重要组成部分水冷壁大约吸收相当于烟气在锅炉中总烩值下降量的1/3~1/2的热量，使烟气温度从燃烧温度1700℃左右下降到1100℃左右2）蒸发受热面在锅炉中直接受热并产生饱和蒸汽的锅筒或管束，统称为蒸发受热面在蒸发管束中烟气通过对流传热的方式，将热量传给管束的水由于传热方式的不同，我们将水冷壁及靠近炉膛的几排蒸发管束称为辐射受热面，而将蒸发管束的其余部分称为对流受热面3）蒸汽过热器蒸发受热面产生的蒸汽是含有一定湿度的饱和蒸汽，它聚集在汽包上半部的蒸汽空间中如果动力机械需要过热蒸汽，则必须将汽包中的湿蒸汽送往蒸汽过热器进行再加热蒸汽过热器是由管子组成的，其受热面的多少及放置的位置是根据蒸汽参数的高低而定的根据传热方式的不同，蒸汽过热器也可以分为辐射式过热器和对流式过热器4）省煤器省煤器也称经济器，它是由管子组成的，用来加热进入锅炉的给水。
由于它是安装在蒸发受热面的后面，吸收烟气中的余热，所以能达到节能的作用在D型水管锅炉烟道的后部，有的在蒸发受热面之后安装有经济器加热给水和空气预热器由于它们能回收锅炉排烟的余热，减少排烟所带走的热量，因而使锅炉效率得以提高经济器比蒸发受热面的传热温差要大，而且经济器内给水是强迫流动，因此其受热面积可以小一些，受热面的管径也小，结构简单紧凑，占据的空间小，造价也便宜给水经过经济器加热后再送入汽包，除能提高热效率外，还可减少汽包因给水温度低而产生的热应力，使汽包的工作条件得以改善设置经济器后，烟气侧的通风阻力增加了；此外经济器中的给水在温度升高的过程中，将析出一部分溶解在其中的氧气，造成金属的腐蚀所以设置经济器的锅炉对给水中含氧量的限制很严，必须带有除氧器的装置5）空气预热器空气预热器是利用烟气的余热来加热助燃的空气以改善燃料的燃烧空气预热器位于经济器之后，它将进入炉膛的空气预热，使排烟温度进一步降低，以提高锅炉效率；另一方面由于空气温度提高，使炉膛温度上升，为改善燃烧提供了有利条件但是由于空气对管壁的对流放热系数很小，空气预热器又处于低温烟气区，因此所需的受热面积很大6）再热器随着蒸汽压力的提高，相应要求提高蒸汽温度，否则蒸汽膨胀做功到汽轮机尾部时，蒸汽湿度会过高。
它不仅会使汽轮机的相对效率降低，影响设备的经济运行，而且会加剧汽轮机末几级叶片的侵蚀严重时甚至造成叶片断裂但提高过热汽温受到金属材料的限制，因而采用中间再热过程再热器的作用是将汽轮机高压蒸汽通过再热器再加热成一定温度（通常取用与过热蒸汽相同的温度）的再热蒸汽，然后再送入汽轮机的中压缸和低压缸中继续膨胀做功在锅炉负荷或其它工况变动时，再热蒸汽温度值也应处在波动范围内采用再热系统可使电站的热经济性提高4％~5％另外，辅助系统中的汽水系统由给水系统、水处理系统、蒸汽系统、凝水系统、排污系统、换热系统组成其中的给水系统主要由给水泵、补给水泵、加压泵、给水箱、给水管路及阀门附件组成水处理系统主要由软化设备、除碱设备、除氧设备等组成，如离子交换器、各种类型的除氧器、除二氧化碳器、中间水箱、中间水泵以及再生用的盐液制备系统设备和酸液制备系统设备蒸汽系统主要指锅炉房内的蒸汽母管、支管、分汽缸凝结水系统主要指凝结水箱、凝结水泵及其管路附件排污系统主要指连续排污和定期排污管路附件及排污扩容器、排污冷却池换热系统主要指循环水泵、补给水泵、定压设备、换热设备等2.6 锅炉主要控制系统采用自动化仪表装置来自动完成控制任务的系统，称为自动控制系统。
目前，火电厂锅炉部分主要的热工自动控制系统有：给水控制系统、燃烧控制系统、过热蒸汽温度控制系统等2.6.1 燃烧控制系统锅炉燃烧自动控制系统的基本任务是使燃料所提供的热量适应外界对锅炉输出的蒸汽负荷的需求，同时保证锅炉的安全经济运行锅炉燃烧过程自动控制主要包括三项控制内容1）控制燃料量当外界对锅炉蒸汽负荷的要求变化时，必须相应地改变锅炉燃烧的燃料量2）控制送风量为了实现经济燃烧，当燃料量改变时，必须相应地改变送风量，使送风量与燃料量相适应燃烧过程的经济与否可以通过过量空气系数是否合适来衡量，过量空气系数通常用烟气的含氧量来间接表示实现经济燃烧最基本的方法是使风量与燃料量成一定比例控制送风量也是为了实现安全运行，若风量相对于燃料量太少的话，也可能导致锅炉的熄火事故当然，送风量过多也不经济3）控制引风量为了保证炉膛压力在要求范围内，引风量必须与送风量相适应炉膛压力的高低也关系着锅炉的安全和经济运行炉膛压力过低，会使大量的冷风漏入炉膛，将会增大引风机的负荷和排烟损失，炉膛压力太低甚至会引起内爆；反之，炉膛压力高且高出大气压力时，会使火焰和烟气冒出，不仅会影响环境卫生，甚至可能影响设备和人身安全。
为实现燃料量、送风量和引风量的控制，相应地有三个控制系统，即燃料量控制系统、送风量控制系统和引风量控制系统三个控制系统之间存在着密切的相互关系，要控制好燃烧过程，必须使燃料量、送风量和引风量三者协调变化锅炉正常运行时，燃料量、送风量两者必须成适当比例，代表这两个成适当比例的变量被定义为锅炉的燃烧率2.6.2 给水控制系统锅炉给水自动控制的任务是使锅炉的给水量适应锅炉的蒸发量，维持汽包水位在规定的范围内汽包水位是锅炉运行中一个重要的监控参数，它反映了锅炉蒸汽负荷与给水量之间的平衡关系，维持汽包水位正常时保证锅炉和汽轮机安全运行的必要条件汽包水位过高，会影响汽包内汽水分离装置的正常工作，造成汽包出口蒸汽水分过多，含盐浓度增大，易使过热器管壁结垢而导致过热器烧坏；同时还会使过热汽温产生急剧变化，直接影响机组运行的安全性和经济性汽包水位过低，则可能破坏锅炉水循环，造成水冷壁管烧坏而破裂随着锅炉容量和参数的提高，汽包的容积相对减小，锅炉蒸发受热面的热负荷显著提高因而加快了负荷变化时水位的变化速度，因而对给水自动控制提出了更高的要求因此，为保证机组安全运行，正常情况下，一般限制汽包水位在±（30~50）mm范围内变化。
锅炉给水自动控制的另一任务就是要维持给水流量不要有过大的频繁波动，以保证省煤器、给水管道的安全一般应限制给水流量波动范围在额定给水流量的5％~10％以内2.6.3 汽温控制系统锅炉过热蒸汽温度是影响机组生产过程安全性和经济性的重要参数现代锅炉的过热器是在高温、高压的条件下工作的，过热器出口的过热蒸汽温度是机组整个汽水过程中工质温度的最高点，也是金属壁温的最高点过热器采用的是耐高温高压的合金钢材料，过热器正常运行时的温度已接近材料所允许的最高温度如果过热蒸汽温度过高，容易损坏过热器，也会使蒸汽管道、汽轮机内某些零部件产生过大的热膨胀和热应力，影响机组的安全运行如果过热蒸汽温度过低，将会降低机组的热效率，一般蒸汽温度每降低5~10℃，热效率降低约1％，不仅增加燃料消耗量，浪费能源，而且还将使汽轮机最后几级中蒸汽的温度增加，加速汽轮机叶片的水蚀另外，过热蒸汽温度降低还会导致汽轮机高压部分级的焓降减小，引起各级反动度增大，轴向推动增大，也对汽轮机的安全运行带来不利影响所以，过热蒸汽温度过低或过高都是生产所不允许的过热汽温控制的任务是维持过热器出口主蒸汽温度在允许的范围内，并对过热器进行保护，使管壁金属不超过允许的工作范围。
正常运行时，一般要求过热器出口蒸汽温度与额定值偏差不超过±5℃2.7 锅炉安全监测保护系统FSSS（Furnace Safeguard Supervisory System）称为锅炉炉膛安全监控系统，又称燃烧器控制系统或燃烧器管理系统BMS（Burner Manage System）它的主要功能是在锅炉启动和运行的各个阶段，防止炉膛的任何部位积聚燃料和空气的混合物导致锅炉发生爆燃而损坏设备，并能对各类燃烧器的投入、切除实现自动控制，同时对燃烧系统的运行工况进行连续的监控，对异常工况做出快速反应它对锅炉的正常燃烧及锅炉的安全运行起着决定性的作用炉膛安全监控系统的功能是确保锅炉的安全运行为达到此目的，首先要解决的是炉膛燃爆问题因此，炉膛安全监控系统必须具有能避免由于燃料系统故障或运行人员误操作而造成的炉膛爆燃事故的功能维持连续和稳定的燃烧过程是锅炉运行中的一个重要问题单元机组在低负荷或甩负荷工况下，进入锅炉的燃料急剧减少，往往会出现不稳定燃烧工况，故系统中应考虑在低负荷工况时自动点燃油燃烧器以稳定燃烧，以及在汽轮发电机甩负荷时能自动维持锅炉稳定燃烧而灭火的控制功能此外，在机组及锅炉发生重大事故超过局部故障（如部分辅机跳闸限制负荷）时，为了保证安全，往往需要及时地切断全部燃料或减少燃料。
FSSS亦应具有这种功能炉膛安全监控系统还能根据不同的运行方式，进行燃烧器投切操作及点、熄火自动控制，并控制燃烧器风门挡板的状态，从而改善锅炉燃烧工况，提高运行性能及经济性因此，炉膛安全监控系统具有的功能主要包括：炉膛点火前的吹扫，油点火控制，煤粉燃烧器投入控制，连续运行的监控，紧急停炉，磨煤机组、燃烧器、点火器停运，停炉后的吹扫第三章 锅炉汽包水位控制系统研究3.1 汽包锅炉给水控制系统的任务汽包水位是锅炉运行的主要指标，是一个非常重要的被控变量，维持水位在一定范围内是保证锅炉安全运行的首要条件，这是因为：（1）水位过高会影响汽包内汽水分离，饱和水蒸汽带水过多，同时过热蒸汽温度急剧下降该过热蒸汽作为汽轮机的动力，将会损坏汽轮机叶片，影响运行的安全性与经济性2）水位过低，说明汽包内的水量较少，而当负荷很大时，水的汽化速度加快，则汽包内的水位变化速度亦随之加快，如不及时调节，就会使汽包内的水全部汽化，导致炉管烧坏，甚至引起爆炸因此，锅炉汽包水位必须严加控制随着锅炉容量增大和参数提高，汽包容积相对缩小，而锅炉蒸发受热面的热负荷显著提高，加快了负荷变化时的速度，因而对给水控制提出了更高的要求。
3.2 水位控制对象的动态特性汽包锅炉给水控制对象的结构示意如图3-1所示汽包水位决定于其保存的储水量和水面下的汽泡容积，因此凡是引起汽包中储水量变化和水面下的汽泡容积变化的各种因素都是给水控制对象的扰动给水对象的主要扰动有以下几种1）给水流量W扰动这个扰动来自给水调节阀阀门开度变化、给水压力变化、给水泵转速波动等引起锅炉给水流量改变的一切因素2）蒸汽流量D扰动这个扰动是指汽轮机负荷变化而引起的蒸汽流量的改变3）锅炉炉膛热负荷B扰动这个扰动主要是由于锅炉燃烧率的变化改变了蒸发强度而引起的，它影响锅炉的输出蒸汽流量和汽水容积中的汽泡体积图3-1 汽包锅炉给水控制对象的结构示意图3.2.1 给水流量扰动下水位的动态特性 给水流量是调节机构所改变的控制量，给水流量扰动来自控制侧的扰动，又称内扰给水流量扰动下水位的阶跃响应曲线如图3-2所示图3-2 给水流量扰动下的水位响应曲线当给水流量阶跃增加△W后，水位的变化如图曲线2所示当给水流量增加时，如果仅考虑流入量和流出量的物质不平衡关系，汽包水位应按曲线1（积分特性）上升；但由于给水温度低于汽包内的饱和水温度，当相对冷的给水进入汽包后，吸收了原饱和水中的一部分热量，使水面下汽泡体积减小，则汽包水位下降，直到给水温度与饱和水温度相近时，汽水混合物中的汽泡体积不再变化，水位停止下降，如图中曲线3（惯性特性）所示。
实际水位变化曲线是曲线1与曲线3的合成，即在给水流量阶跃扰动的初始阶段，水位上升的速度与水位下降的速度基本一致，所以实际水位在开始时并不变化，当汽水混合物中的汽泡体积不再变化后，水位的变化就由物质平衡关系决定，即按积分特性上升在给水流量扰动下，水位控制对象的动态特性表现为有迟滞的无自平衡能力的特点3.2.2 蒸汽流量扰动下水位的动态特性蒸汽流量扰动主要来自汽轮机发电机组的负荷变化，属于外部扰动在蒸汽流量D扰动下，水位变化的阶跃响应曲线如图3-3所示图3-3 蒸汽流量扰动下水位的动态特性当蒸汽流量突然阶跃增大时，如果单从汽包流入量和流出量的物质不平衡关系来考虑，水位应按积分规律下降，如图中曲线1所示；如单独考虑水面下汽泡体积的变化，则当汽轮机用汽量突然增加时，汽包压力迅速下降，汽包水面下的汽泡体积也迅速增大，从而使水位升高，随后，锅炉燃烧率根据用汽量的需求增加，使锅炉蒸发量增加，导致水位的升高受到限制，因此汽泡容积增大而引起的水位变化可用惯性环节特性来描述，如图中曲线2所示，实际上的水位变化如曲线3所示，即为曲线1和曲线2的合成由图中可以看出，当锅炉蒸汽负荷变化时，汽包水位的变化具有特殊的形式：在负荷突然增加时，虽然锅炉的给水流量小于蒸汽流量，但开始阶段的水位不仅不下降，反而迅速上升（反之，当负荷突然减少时，水位反而先下降），这种现象称为“虚假水位”现象，这显然是因为在负荷变化的初始阶段，水面下汽泡的容积与负荷适应而不再变化时，水位的变化就仅由物质平衡关系来决定，这时水位就随负荷增大而下降，呈无自平衡特性。
在蒸汽流量扰动下，水位控制对象的动态特性表现为有虚假水位的无自平衡能力的特点上面所述的蒸汽流量扰动下的水位控制对象的动态特性，只是从蒸发强度变化对汽泡容积的影响方面定性地说明水位变化的特点实际上，改变汽轮机的用汽量引起的蒸汽流量的阶跃扰动，必定引起汽包出口汽压的变化，汽压变化也会影响到水面下汽泡的体积变化，所以实际的虚假水位现象会更严重些3.2.3 燃烧率扰动下水位的动态特性 当燃料量扰动时，传给锅炉水的热量也增多，上升管的蒸发强度增大，使蒸发面下的汽泡膨胀，液位上升，随之蒸汽流量及汽包压力增加，但是给水流量并没有增加，因而这种液位变化也属于“虚假液位”当热量和水量在炉内重新达到平衡时，液位才慢慢回降然而这种由于燃料量的突然变化引起的虚假液位比较小，而且热负荷可由蒸汽压力调节系统来保证，因而这种扰动的因素是次要的燃料量扰动下的水位阶跃响应曲线如图3-4所示在这种情况下，蒸汽流量增加的同时汽压也增大了，因而使汽泡体积的增加比蒸汽流量扰动时要小，从而使水位上升较少另外，由于蒸发量随燃料量的增加有惯性和时滞，这就导致迟延时间较长图3-4 燃料量扰动下的水位特性 影响水位的因素除上述之外，还有给水压力、汽包压力、汽轮机调节阀开度、二次风分配等。
不过这些因素几乎都可以用W、D、B的变化体现出来为了保证汽压的稳定，燃料量和蒸发量必须保持平衡，所以这两者往往是一起变化的，只是先后的差别，给水扰动是内扰，其它是外扰3.3 给水控制手段在单元机组自动控制中，给水控制的手段有以下几种1）电动给水泵定速运行，节流调节给水对于早期投产的中小型机组，通常采用电动定速给水泵，通过控制给水调节阀的开度来维持汽包水位为给定值这种在全负荷范围内均由调节阀来控制汽包水位的方案，其节流损失较大2）电动给水泵转速调节为主，启动初期旁路阀节流调节配合20世纪80年代以后投产的200MW机组，大都采用了电动给水泵和调节阀相结合的形式来控制汽包水位即在低负荷阶段，用给水调节阀（或旁路调节阀）来控制汽包水位；在高负荷阶段，调节电动给水泵转速来控制汽包水位这种方案虽然减少了调节阀的节流损失，但由于电动给水泵始终在运行，消耗电能较多3）汽动变速泵、电动变速泵、调节阀组合近十多年来投产的300MW及以上的机组，几乎全部采用汽动给水泵、电动给水泵及调节阀三者结合的方式来控制汽包水位即在低负荷阶段，调整电动给水泵的转速保证出口与汽包之间的差压（或泵出口压头），由给水调节阀（或给水旁路调节阀）来控制汽包水位；在负荷超过某一值（对应的给水流量需求接近调节阀的最大通流能力）且汽动给水泵尚未启动时，由电动给水泵来控制汽包水位；在汽动给水泵启动后，逐步由电动给水泵过度到汽动给水泵来控制汽包水位。
电动给水泵只在机组启动阶段或气动给水泵故障时使用这种方法克服了前两种方案的缺点，是一种效率较高的控制手段3.4 水位控制的基本方法 根据汽包锅炉给水控制对象动态特性的特点，可以提出给水控制系统的一些基本思想 （1）由于对象的内扰动态特性存在一定的延迟和惯性，所以给水控制系统若采用以给水为被调量的单回路系统，则控制过程中水位将出现较大的动态偏差，给水流量波动较大因此，对给水内扰动态特性延迟和惯性大的锅炉应采用串级或其它控制方案2）由于对象在蒸汽负荷扰动（外扰）时，有“虚假液位”现象，因此给水控制采用以水位为被调量的单回路系统，则在扰动的初始阶段，调节器将使给水流量向与负荷变化方向相反的方向变化，从而扩大了锅炉进出流量的不平衡所以在设计给水控制系统时，应考虑采用以蒸汽流量为前馈信号的前馈控制，以改善给水控制系统的品质3）给水压力是波动的，为了稳定给水流量，应考虑将给水流量信号作为反馈信号，用以及时消除内扰为了满足上述要求，出现了多种给水自动控制系统3.4.1 单冲量水位控制系统单冲量水位控制系统是以汽包水位测量信号为唯一的控制信号，即水位测量信号经变送器送到水位调节器，调节器根据汽包水位测量值与给定值的偏差去控制给水调节阀，改变给水量以保持汽包水位在允许的范围内。
单冲量水位控制系统是汽包水位自动控制系统中最简单、最基本的一种形式系统原理图如图3-5所示图3-5 单冲量控制系统原理图单冲量汽包水位控制系统的优点是：系统结构简单，对锅炉汽包容量比较大、汽包水位受到扰动后的反应速度比较慢且“虚假水位”现象不是很严重的锅炉，采用单冲量水位控制是能够满足生产要求的单冲量汽包水位控制存在着一些缺点，以下作详细介绍1）单冲量控制方案只根据水位信号控制给水量，在锅炉负荷变化大，即阶跃扰动很大时，由于锅炉的“虚假水位”现象，例如蒸汽负荷增加时，水位一开始先上升，调节器只根据水位作为控制信号，就去关小阀门减少给水量，这个动作对锅炉流量平衡是错误的，从而在过程一开始就扩大了蒸汽流量和给水流量的波动幅度，扩大了进出流量的不平衡2）从给水扰动下水位变化的动态特性可以看出，由于给水压力变化等原因造成给水量变化时，调节器要等到水位变化后才开始动作，而在调节器动作后又要经过一段滞后时间才能对汽包水位发生影响，因此必将导致汽包水位波动幅度大、过程时间长由于单冲量控制系统存在这些缺点，对于“虚假水位”现象严重及水位反应速度快的锅炉，为了改善系统品质并满足运行的需要，常采用双冲量或三冲量给水控制系统。
3.4.2 双冲量水位控制系统针对单冲量控制系统不能克服虚假水位的影响，如果根据蒸汽流量作为校正作用，就可以纠正虚假水位引起的误作用，而且也能提前发现负荷的变化，从而大大地改善了控制品质将蒸汽流量信号引入，就构成了双冲量控制系统，图3-6是典型的双冲量控制系统的原理图及方框图图3-6 双冲量控制系统原理图及方框图（1）上图中所包含有加法器，其运算式为：I= 式中 —液位控制器的输出；—蒸汽流量变送器（一般经开方）的输出；—初始偏置值；、—加法器系数的设置一般为1，也可小于1；的值应考虑到静态前馈补偿，可现场凑试2）这种控制系统的特点是：①引入蒸汽流量前馈信号可以消除“虚假水位”对调节的不良影响，当蒸汽量变化时，就有一个使给水量与蒸汽量同方向变化的信号，可以减小或抵消由于“虚假水位”现象而使给水量向与蒸汽量相反方向变化的误动作，使调节阀一开始就向正确的方向移动因而大大减小了给水量和水位的波动，缩短了过渡过程的时间②引入了蒸汽流量前馈信号，能够改善调节系统的静态特性，提高调节质量双冲量调节由于有以上特点，所以能在负荷变化频繁的状况下比较好地完成水位调节任务在给水压力比较平稳时，采用双冲量调节是能够达到调节要求的。
双冲量调节存在的问题是：调节作用不能及时反映给水侧的扰动当给水量扰动时，调节系统相当于单冲量调节因此，如果给水母管压力经常有波动，给水调节阀前后压差不易保持正常，同时调节阀的工作特性不一定是线性的，这样要做到静态补偿就比较困难，这时不宜采用双冲量调节3.4.3 三冲量水位控制系统三冲量水位控制系统保留了双冲量水位控制系统的优点，引入蒸汽流量进行前馈控制，当蒸汽负荷突然发生变化，蒸汽流量信号使给水调节阀一开始就向正确方向移动，即蒸汽流量增加，给水调节阀开大，抵消了由于“虚假水位”引起的反向动作，因而减少了水位和给水流量的波动幅度；而且加入了给水流量这一控制参数，当由于水压干扰使给水流量变化时，调节器就能迅速消除干扰如给水流量减少，调节器立即根据给水流量减少的信号，开大给水阀门，使给水量保持不变另外，给水流量信号也是调节器动作后的反馈信号，能使调节器及早知道控制的效果，所以三冲量给水控制系统调节器动作快，还可以避免调节过头，减少波动和失控这样，锅炉汽包水位就很少受到影响以下是串级三冲量控制系统的原理图和方框图下面对于三冲量控制系统作详细介绍图3-7 三冲量控制系统原理图及方框图（1）单级三冲量给水控制系统常用的单级三冲量给水控制系统的原理结构图如3-8所示。
从图3-8可以看出，这个系统由两个闭合的反馈回路及前馈部分组成：内回路由给水流量W和给水流量测量变送元件（）、分流器（）、调节器[]、执行器（）、调节阀（）组成，也称副回路；外回路由水位控制对象[]、水位测量变送元件（）和内回路组成，也称主回路；前馈控制部分由蒸汽流量信号D及蒸汽流量测量变送元件（）、分流器（）构成该系统仍然只采用了一个调节器，但它引入了汽包水位H、蒸汽流量D和给水流量W三个信号（所以称为单级三冲量给水控制系统），其中汽包水位是被调量，称为主信号，也称为校正信号；给水流量称为反馈信号；而蒸汽流量为前馈信号这样组成的三冲量控制系统实质。
