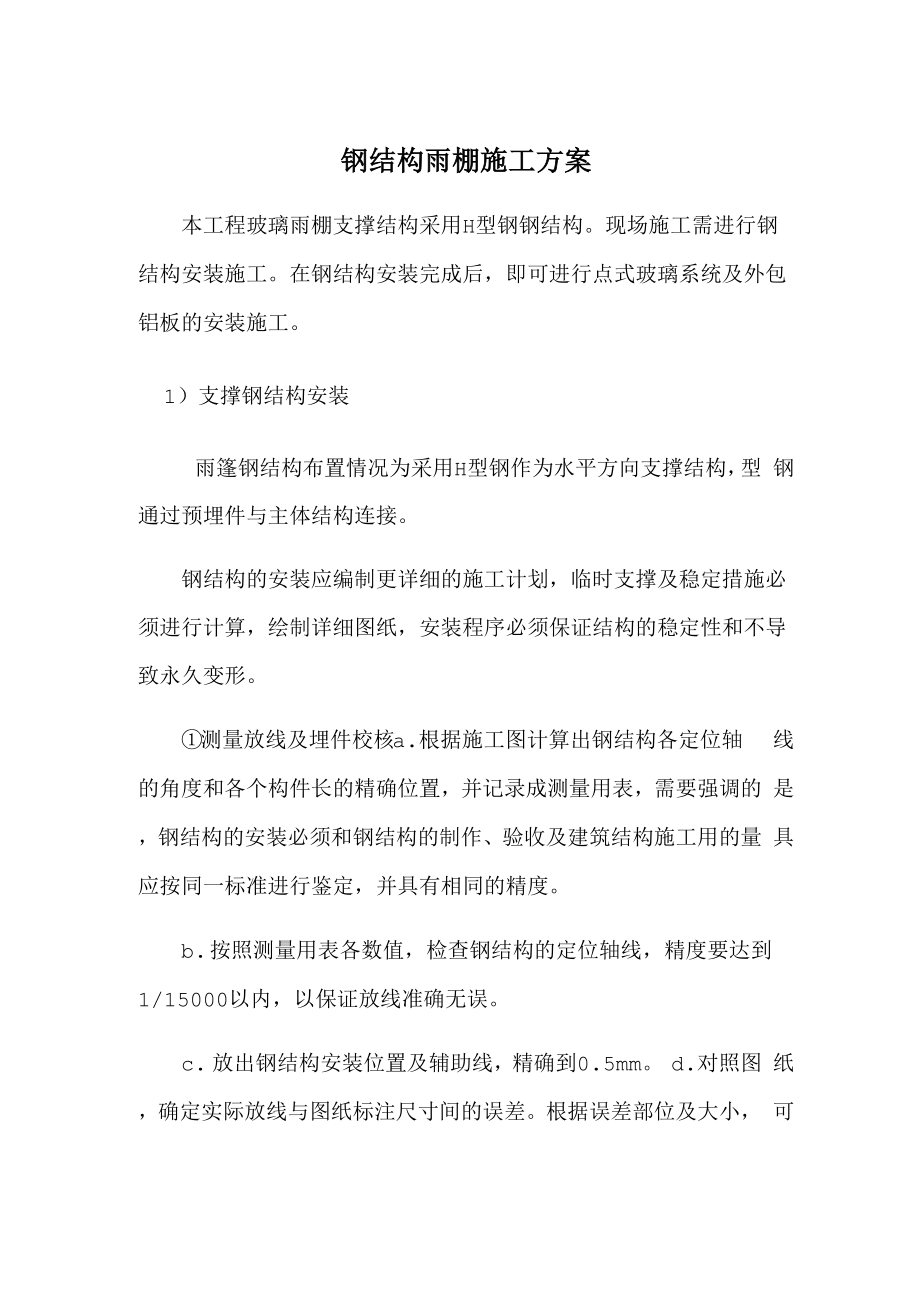

钢结构雨棚施工方案本工程玻璃雨棚支撑结构采用H型钢钢结构现场施工需进行钢 结构安装施工在钢结构安装完成后，即可进行点式玻璃系统及外包 铝板的安装施工1）支撑钢结构安装雨篷钢结构布置情况为采用H型钢作为水平方向支撑结构，型 钢通过预埋件与主体结构连接钢结构的安装应编制更详细的施工计划，临时支撑及稳定措施必 须进行计算，绘制详细图纸，安装程序必须保证结构的稳定性和不导 致永久变形①测量放线及埋件校核a.根据施工图计算出钢结构各定位轴 线的角度和各个构件长的精确位置，并记录成测量用表，需要强调的 是，钢结构的安装必须和钢结构的制作、验收及建筑结构施工用的量 具应按同一标准进行鉴定，并具有相同的精度b. 按照测量用表各数值，检查钢结构的定位轴线，精度要达到 1/15000以内，以保证放线准确无误c. 放出钢结构安装位置及辅助线，精确到0.5mm d.对照图 纸，确定实际放线与图纸标注尺寸间的误差根据误差部位及大小， 可进行主体结构修正或者对钢构件本身进行修正，以消除误差影响，保障安装精度e.安装前应根据放线结果检验预埋件位置及与主体结构连接情 况，保证预埋件的精度和可靠性2) 支座安装 根据在埋件上弹出的定位线安装钢结构支座，定 位准确后初步固定，点焊连接。
3) H型钢梁安装a. 将H型钢梁起吊就位，到位后保持起吊状态b. 将H型钢梁按照在埋件上定位位置与埋件初步连接固定c. 调整好钢梁位置姿态后，加焊H型钢梁与埋件连接，保证焊 缝符合设计和规范要求钢结构安装注意事项a. 在现场吊装之前，应经计算确定，保证吊装过程中结构及构 件的强度、钢度和稳定性当天安装的钢构件应形成稳定的空间体系 吊装机械、临时支撑点对主体结构反作用力，应以书面的形式提供给 主设计师b. 在安装面与临时堆放地点之间，留出适当宽度的道路，用于 成品运送的汽车、起吊设备的交通c. 安装过程中应做好大跨度钢架的现场安装与土建工程的进度 配合及其他结构的技术配合，尽量减少对楼面结构的影响d.电焊连接工艺 应根据钢材种类，选择相应焊条类型如：钢材用Q235b钢，焊条相应的选用E43XX焊条要烘干后使用焊接工 作要编出焊接工艺卡，采取保证焊缝质量要求，且使产生的内应力和 整个钢结构变形最小的焊接措施电焊连接应符合以下要求：焊条要求放在干燥的房间保管b. 在焊条箱内放入除湿剂c. 除去焊接体表面的湿气，结露用干燥的布将水除去d. 在雨中禁止焊接，因焊接表面的水珠会影响焊条与焊体得不 到充分焊接，而且容易产生漏电。
e-焊接的长度、高度，依据施工图f.焊接过程中，防止焊火花飞溅损坏其它饰面，要使用接火盆6） 对所有初步固定的钢结构，都要进行安装精度复核对于 误差在允许范围之外者，进行调整在二次复核之后，方可将钢结构 最终固定并检查各钢构件有无表面损伤，在损伤处进行涂装修补7） 钢结构安装完成后，应制定相应的保护措施，不得发生变 形、变色、污染等现象施工中钢构件表面有不良影响的粘附物应及 时清除安装完成后，清扫时须避免损伤表面安装点式玻璃系统安装转接件在H型钢上按照玻璃分格定位安装转接件，转接 件与型钢梁焊接连接b.安装不锈钢爪件 将不锈钢爪件与转接件连接牢固c.安装玻璃板块 玻璃板块应以先安装完毕驳接头 玻璃 到达施工现场后，对玻璃的表面质量、公称尺寸等进行逐片检测同 时使用玻璃边缘应力仪对玻璃的钢化情况进行全检 玻璃垂直运 输采用在脚手架上临时固定的电动葫芦，使用真空吸盘垂直提升到安 装位置上进行定位安装 将玻璃提升到位后，放入分格中，将驳 接头对准爪件孔位，就位后将驳接头与爪件紧固玻璃安装质量 允许偏差限值规范和设计要求9）打胶a. 在玻璃安装调整结束后进行打胶，将玻璃板块间的缝隙用耐 候胶密封。
b. 注胶前首先清洁注胶位置，选用干净不脱毛的清洁布和二甲 苯，用二块抹布将拟注胶位置在注胶前半小时内清洁干净胶缝在清 洁后半小时内应尽快注胶注胶，超过时间后应重新清洁特别是玻璃 边部与胶连接处的污迹要清洗擦干，在贴美纹纸后要24小时之内打 胶并及时处理c. 在胶缝中填塞泡沫棒，而后注胶d. 刮胶时应在玻璃面板两侧沿同一方向将胶缝刮平（或凹面）， 同时应注意密封胶的固化时间在刮胶过程中必须保证交缝的接口处 平滑，如有凸起必须在胶表面固化前修整好，保证在胶缝处排水通畅 注胶后应保证胶线横平竖直，粗细均匀，无气泡无不平整现象，且粘 接牢固，外表美观e. 在隔日打胶时，胶缝连接处先清洗已打好的胶头，切除园弧 头部以保正两次打胶的连接紧密f. 如在自检中发发现有局部打胶缺陷（如气泡、空心、断缝、 表面严重裂纹），必须将该部分切除清理后再进行补胶10）清洗a. 型钢构件、爪件、玻璃面板等制定相应的保护措施，不得发 生变形、变色、污染等现象b. 施工中装饰面板及构件表面有不良影响的粘附物应及时清除c. 安装完成后，制定清扫方案，清扫须避免损伤表面。
