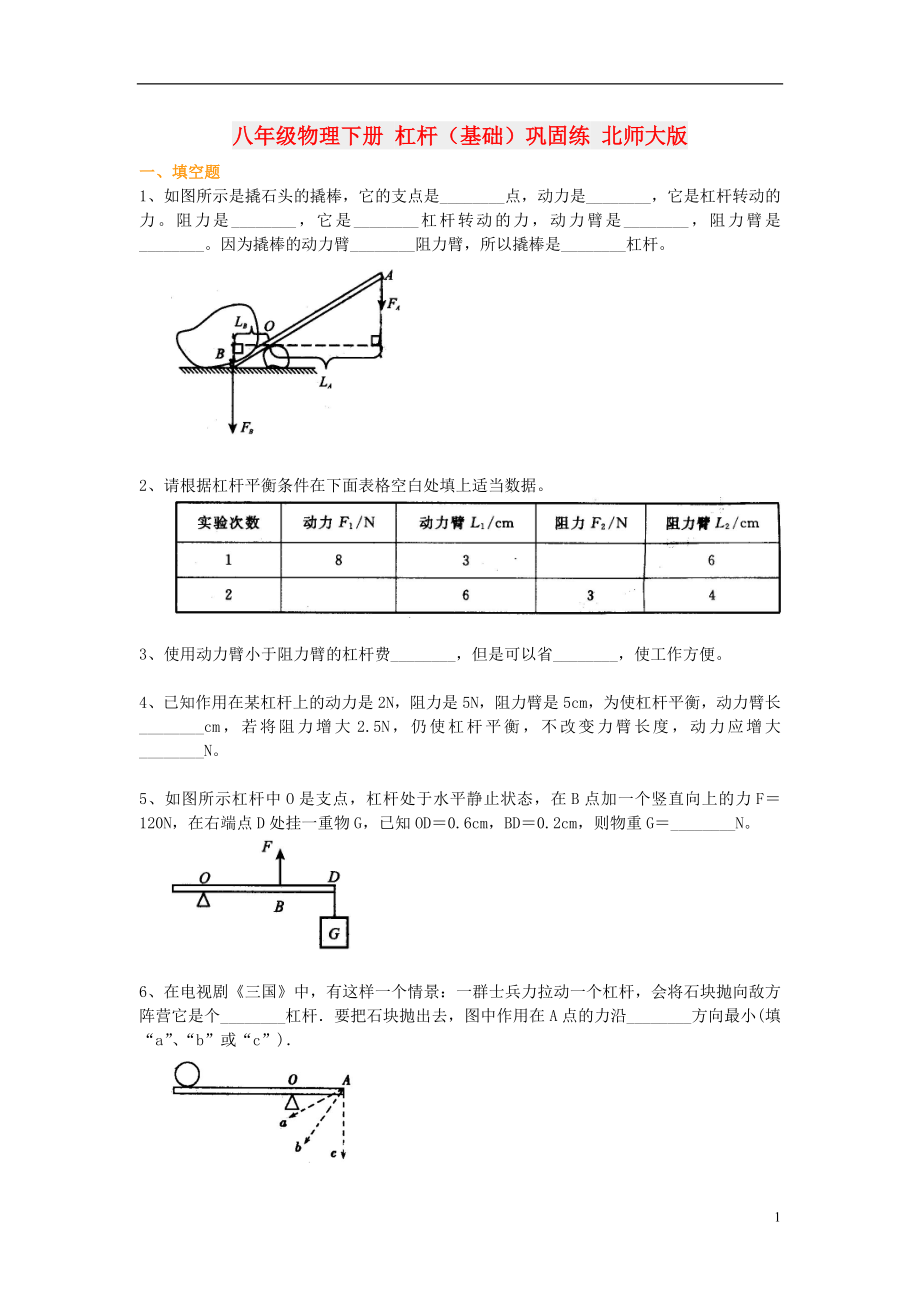

八年级物理下册 杠杆（基础）巩固练 北师大版一、填空题1、如图所示是撬石头的撬棒，它的支点是________点，动力是________，它是杠杆转动的力阻力是________，它是________杠杆转动的力，动力臂是________，阻力臂是________因为撬棒的动力臂________阻力臂，所以撬棒是________杠杆2、请根据杠杆平衡条件在下面表格空白处填上适当数据3、使用动力臂小于阻力臂的杠杆费________，但是可以省________，使工作方便4、已知作用在某杠杆上的动力是2N，阻力是5N，阻力臂是5cm，为使杠杆平衡，动力臂长________cm，若将阻力增大2.5N，仍使杠杆平衡，不改变力臂长度，动力应增大________N5、如图所示杠杆中O是支点，杠杆处于水平静止状态，在B点加一个竖直向上的力F＝120N，在右端点D处挂一重物G，已知OD＝0.6cm，BD＝0.2cm，则物重G＝________N6、在电视剧《三国》中，有这样一个情景：一群士兵力拉动一个杠杆，会将石块抛向敌方阵营它是个________杠杆．要把石块抛出去，图中作用在A点的力沿________方向最小(填“a”、“b”或“c”)．二、选择题7、关于力臂，下列说法正确的是 ( ) A．力臂一定在杠杆上 B．力的作用线通过支点时，力臂为零 C．从支点到力的作用线的距离叫阻力臂 D．杠杆越长，力臂越大8、如图所示，用一始终与木料垂直的力将木料的一端匀速提起，在这个上升的过程中，力F( ) A．变大 B．变小 C．不变 D．无法确定9、下图所示的杠杆中，动力的力臂用表示，图中所画力臂正确的是( )10、如图所示是安装在铁道路口的道口栏木机，当火车接近道口时，落下电动栏木机栏杆，阻挡行人和车辆通过，当火车通过后，在A处施加一个动力，可将栏杆拉起来，此时它是一根( ) A．省力杠杆 B．费力杠杆 C．等臂杠杆 D．无法确定11、园艺师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴D处靠近，这样做的目的是为了 ( ) A．增大阻力臂，减小动力移动的距离 B．减小动力臂，减小动力移动的距离 C．增大动力臂，省力 D．减小阻力臂，省力12、如图所示，用一细线悬挂一根粗细均匀的轻质细麦秸秆，使其静止在水平方向上，O为麦秸秆的中点．这时有两只大肚皮的蚂蚁同时从O点分别向着麦秸秆的两端匀速爬行，在蚂蚁爬行的过程中，麦秸秆在水平方向始终保持平衡，则( ) A．两蚂蚁的质量一定相等 B．两蚂蚁的爬行速度大小一定相等 C．两蚂蚁的质量与爬行速度大小的乘积一定相等 D．两蚂蚁对麦秸秆的作用力一定相等13、酒起子也是个杠杆．你注意了吗?用酒起子起酒瓶盖时，起下来的瓶盖有时会发生变形，有时不发生变形．如图所示，用起子起瓶盖时，假设瓶盖没有从B点发生明显弯折，那么这个杠杆的支点是( ) A．A点 B．B点 C．C点 D．D点三、作图与实验14、在下图中，画出各力的力臂。
15、在探究“杠杆的平衡条件”实验中：（1）首先，调节杠杆两端的 ，使杠杆两端在不挂钩码时，保持水平并静止，这样便于 2）如图所示，杠杆每格长度相同，杠杆的口处已挂着2个0.5N的钩码，要使杠杆平衡，则应在杠杆的 处，挂上 个0.5N的钩码16、)如图所示，杆秤秤砣的质量为0.1kg，杆秤的质量忽略不计．若杆秤水平静止时，被测物和秤砣到提纽的距离分别为0.05m、0.2m，则被测物的质量为多少千克？ 【答案与解析】一、填空题1、【答案】O；FA；使；FB；阻碍；LA；LB；大于；省力2、【答案】F2＝4N；F1＝2N3、【答案】力；距离4、【答案】12.5；15、【答案】806、【答案】费力 c 【解析】c方向的力的力臂最大二、选择题7、【答案】B【解析】力的作用点过支点，说明支点到力的作用点间的距离为0，因此力臂为零8、【答案】B【解析】动力始终与木料垂直，因此动力臂不变，但随着木料右端抬起，阻力臂变小，而阻力不变，由杠杆的平衡条件可知，动力变小9、【答案】D【解析】力臂是支点到力的作用线的垂直距离。
10、【答案】B【解析】它的动力施加在A处，阻力为横杆受到的重力，显然它的动力臂小于阻力臂，因此是一个费力杠杆11、【答案】D【解析】树枝对剪刀的作用力为阻力，树枝靠近轴O处，减小的是阻力臂，可以省力12、【答案】C【解析】由于杠杆始终处于平衡状态，故满足杠杆的平衡条件13、【答案】A【解析】瓶盖没有明显弯折，它和起子构成一个整体，当起瓶盖时，这个整体围绕A点转动，因此A点是支点三、作图与实验14、【答案】15、【答案】（1）平衡螺母；测量力臂2）b；4（或c、2，e、1；答案不唯一）解析】（1）杠杆在水平位置平衡后，支点到力的作用点的距离就是力臂，因此在此实验中我们应调节杠杆两端的平衡螺母，使杠杆在水平位置平衡，以便直接读出力臂；（2）由图知：左边的力矩为：F1×L1=2个×2格；根据杠杆平衡的条件，F1×L1=F2×L2，则右边的力矩可以为：2个×2格=1个×4格=4个×1格16、【答案与解析】 杠杆（提高） 巩固练习.doc一、填空题1、在电视剧《三国演义》中，有这样一个情景：一群士兵力拉动一个杠杆，会将石块抛向敌方阵营它是个________杠杆要把石块抛出去，图中作用在A点的力沿________方向最小(填“a”、“b”或“c”)。
2、为了寻找“手臂上的杠杆”做了如下实验：小明右手拿着书，先让手下垂，左手掌贴着右上臂的前部(肱二头肌)，将右下臂慢慢抬起到水平位置，他感觉到右上臂的肱二头肌越来越紧张请你结合如图所示，利用杠杆原理解释产生这一现象的主要原因________________ 3、如图所示是搬运泥土的独轮车．设车厢和泥土的总重G＝1200 N，运泥土时从A点提起独轮车把手的力是F，F的力臂是________m，F的大小至少是________N4、一位同学用棒挑着重物扛在肩上行走，如图所示，他胳膊所用的力________一物重(填“大于”、“小于”或“等于”)，要使胳膊所用的力减小些可采用的办法是________5、如图所示，杆秤秤砣的质量为0.1kg，杆秤的质量忽略不计若杆秤水平静止时，被测物和秤砣到提纽的距离分别为0.05m、0.2m，则被测物的质量为________kg若秤砣有缺损时，则杆秤所示的质量值________被测物的真实质量值(填“小于”、“等于”或“大于”) 二、选择题6、两个力同时作用在杠杆上，使杠杆处于平衡状态下列说法正确的是 ( ) A．两个力的大小一定相等 B．两个力的方向一定相同 C．两个力的力臂一定相等 D．两个力与它们相应的力臂乘积一定相等7、如图所示，杠杆平衡时，则F1的力臂是 ( ) A．OF1 B．AF1 C．OC D．OA8、如下图中的杠杆平衡时，F1与F2之比是 ( ) A．5:4 B．4:5 C．1:4 D．4:19、（多选题）能使图中所示杠杆平衡的方法是 ( ) A．左右各加一个钩码 B．左右各加两个钩码 C．将左边的钩码向右移一格 D．将左右的钩码都向支点方向移一格10、一把刻度准确的杆秤，秤砣因长期使用磨损变轻，现用其称大白菜质量时的示数将（ ） A．比物体的实际质量大 B．比物体的实际质量小C．和物体的实际质量相同 D．无法判断11、（高清课堂《杠杆》例7）(2011北京)图所示的四种情景中，所使用的杠杆属于费力杠杆的是 （ ） A撬 棒C核桃夹B羊角锤D食品夹12、（2011•山西）如图所示，是一种指甲刀的结构示意图，下列说法正确的是（ ）A．ABC是一个省力杠杆B．D处刀刃较薄，可以增大压力 C．杠杆ABC上有粗糙的花纹，可以减小摩擦 D．指甲刀只有两个杠杆，一个省力杠杆，一个费力杠杆 13、如图所示，一根重木棒在水平动力(拉力)F的作用下以O点为轴，由竖直位置逆时针匀速转到水平位置的过程中，若动力臂为L动力与动力臂的乘积为M，则 A．F增大，L增大，M增大 B．F增大，L减小，M减小 C．F增大，L减小，M增大 D．F减小，L增大，M增大三、作图与实验14、如图所示，轻杆OB在外力作用下保持静止(O为支点)，请在图中画出动力臂和阻力臂。
15、在探究“杠杆的平衡条件”的实验中，采用如图所示的装置 (1)实验时，应先调节平衡螺母，使杠杆在________位置平衡 (2)若不计杠杆质量和摩擦且杠杆刻度均匀，每个钩码都相同，在C点挂12个钩码时，在D点应挂________个钩码，杠杆才能恢复平衡 (3)若钩码所挂位置不动，将左边的钩码拿掉一个，要使杠杆仍保持平衡状态，应将右边的钩码拿掉____个 (4)由此总结出杠杆的平衡条件为：______________16、看漫画图，小猴和小兔在分萝卜，他们用一个三角形支点支起萝卜，当萝卜平衡时，小兔选择了长的那段萝卜，请你分析一下，小兔选择的那段长萝卜的重力比另一段大些还是小些？这种分法是否均衡？【答案与解析】一、填空题1、【答案】费力 c 【解析】c方向的力的力臂最大2、【答案】由于阻力臂越来越大，动力就越来越大 【解析】下臂抬起过程中，动力臂、阻力保持不变，阻力臂增大，故动力增大3、【答案】1.6 300 【解析】该小车就是一个杠杆，它的支点在车轮中心，动力臂为1.6 m，阻力臂为0.4 m4、【答案】大于让物体离肩部近一些(或让手离肩部远一些)。
【解析】图中动力臂小于阻力臂，为了省力，可以减小阻力臂或增大动力臂5、【答案】0.4 大于【解析】当杆秤平衡时，以提纽为支点，设秤砣对秤杆的拉力(等于砣重)为动力，物体对秤杆的拉力(等于物重)为阻力，此时杆秤处于水平状态，动力臂为提纽到砣的距离，阻力臂等于物体到提纽的距离，根据杠杆平衡条件，可以求出被测物体的质量若秤砣缺损，即动力减小，若要使杠杆平衡，应增大动力臂，故所测质量大于被测物的质量二、选择题6、【答案】D 7、【答案】C 8、【答案】D 9、【答案】AD10、【答案】A【解析】刻度准确的杆秤它就是利用杠杆的原理来工作的，杆秤上所挂的物体对杠杆的力如果视为动力，则秤砣对杆秤的力为阻力，由杠杆的平衡条件可知，力与相应的力臂是成反比关系，故秤砣由于磨损变轻时，秤砣对应的力臂变大，读的示数偏大11、【答案】D 【解析】判断杠杆省力还是费力，关键是比较动力臂和阻力臂的大小在分析一个杠杆时，要首先确定出杠杆的支点、动力、阻力、动力臂与阻力臂，并画出示意图，图要画得规范，力和力臂尽量按实际比例画，建立直观图景，便于判定通过这样的方法，我们可以知道，A、B和C是省力杠杆，D是费力杠杆。
当然由于实际图形中确定支点、动力、阻力、动力臂、阻力臂比较困难，建议同学们还是熟记一些常见的省力杠杆、费力杠杆的例子12、【答案】A【解析】A、对于ABC如图所示： 在使用时，它的动力臂大于阻力臂，所以它是省力杠杆，符合题意；B、在相同的压力下，D处刀刃较薄，受力面积小，产生的压强大，压力的作用效果明显，并不是压力增大了，不符合题意；C、杠杆ABC上有粗糙的花纹，增大接触面的粗糙程度，可以增大摩擦，不符合题意；D、指甲刀中有三个杠杆：ABC、OBD、0ED，其中ABC是省力杠杆，其它两个都是费力杠杆，不符合题意13、【答案】C 【解析】当拉动木棒时，阻力(等于其重力)不变，通过画图及几何知识可知，其阻力臂变大、动力臂变小，故动力与动力臂的乘积M变大(杠杆平衡条件)，动力变大14、【答案】如图所示 【解析】从支点O分别作到动力和阻力作用线的垂直距离即可15、【答案】(1)水平 (2) 24 (3)2 (4)动力×动力臂＝阻力×阻力臂(或)16、【答案】小兔选择的那段长萝卜的重力比另一段小些，这种分法不均衡解析】萝卜处于平衡状态，由图可知，右侧部分重心离支点O较远，故力臂OB较大，左侧部分重心离支点O较近，故力臂OA较小；根据杠杆平衡条件GA×OA=GB×OB，左侧萝卜重力GA大、右侧重力GB小，故小猴分的萝卜要重。
