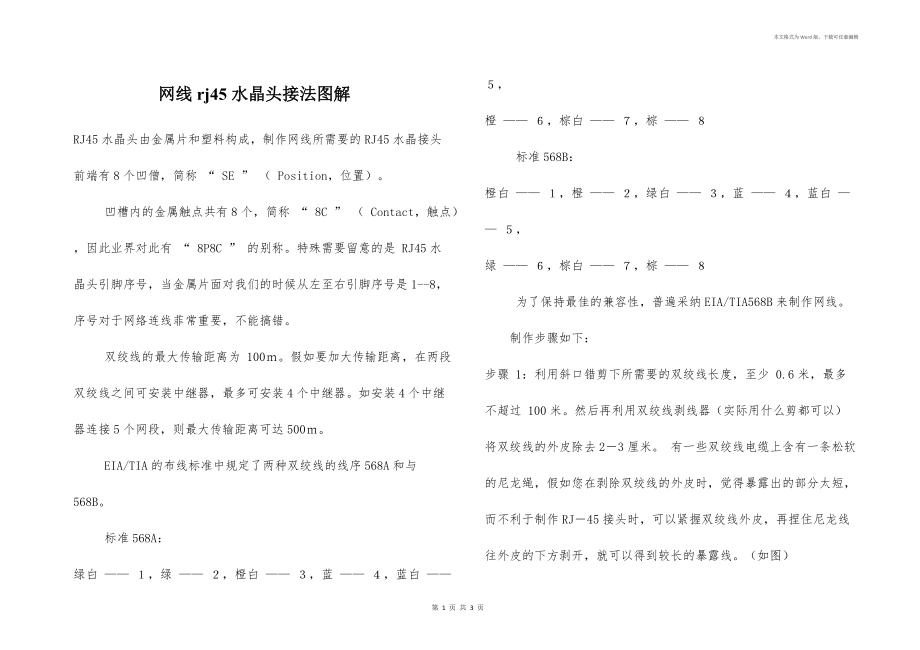

本文格式为Word版，下载可任意编辑网线rj45水晶头接法图解 RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ45水晶接头前端有8个凹僧，简称 “ SE ” （ Position，位置） 凹槽内的金属触点共有8个，简称 “ 8C ” （ Contact，触点），因此业界对此有 “ 8P8C ” 的别称特殊需要留意的是 RJ45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是1--8，序号对于网络连线菲常重要，不能搞错 双绞线的最大传输距离为 100ｍ假如要加大传输距离，在两段双绞线之间可安装中继器，最多可安装4个中继器如安装4个中继器连接5个网段，则最大传输距离可达500ｍ EIA/TIA的布线标准中规定了两种双绞线的线序568A和与568B 标准568A：绿白 —— １，绿 —— ２，橙白 —— ３，蓝 —— ４，蓝白 —— ５，橙 —— ６，棕白 —— ７，棕 —— ８ 标准568B：橙白 —— １，橙 —— ２，绿白 —— ３，蓝 —— ４，蓝白 —— ５，绿 —— ６，棕白 —— ７，棕 —— ８ 为了保持最佳的兼容性，普遍采纳EIA/TIA568B来制作网线。
制作步骤如下：步骤 1：利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过 100米然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去2－3厘米 有一些双绞线电缆上含有一条松软的尼龙绳，假如您在剥除双绞线的外皮时，觉得暴露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的暴露线如图） 步骤 2：剥线完成后的双绞线电缆如右图所示 步骤 3：接下来就要进行拨线的操作将暴露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，如图所示 上：橙 左：绿 下：棕 右：蓝 步骤 4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动， 即放在靠外的位置，如图所示 调整线序为以下挨次：左一：橙 左二：蓝 左三：绿 左四：棕步骤 5：当心的剥开每一对线，白色混线朝前由于我们是遵循EIA／TIA 568B的标准来制作接头，所以线对颜色是有肯定挨次的（如图所示） 需要特殊留意的是，绿色条线应当跨越蓝色对线这里最简单犯错的地方就是将白绿线与绿线相邻放在一起，这样 会造成串扰，使传输效率降低。
左起： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 常见的错误接法是将绿色线放到第 4只脚的位置（如图所示） 应当将绿色线放在第 6只脚的位置才是正确的，由于在100BaseT网络中，第3只脚与第6只脚是同一对的，所以需要使用同一对残见标准EIA／TIA 568B） 左起： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 步骤 6：将暴露出的双绞线用剪刀或斜口钳剪下只剩约 13mm的长度，之所以留下这个长度是为了符合EIA／TIA的标准，您可以参考有关用RJ-45接头和双绞线制作标准的介绍最终再将双绞线的每一根线依序放入RJ－45接头的引脚内，第一只引脚内应当放白橙色的线，其余类推，如图 步骤 7：确定双绞线的每根线已经正确放置之后，就可以用RJ－45压线钳压接RJ－45接头，如右图 市面上还有一种RJ－45接头的爱护套，可以防止接头在拉扯时造成接触不良使用这种爱护套时，需要在压接RJ－45接头之前就将这种胶套插在双绞线电缆上，如图 第 3 页 共 3 页。
