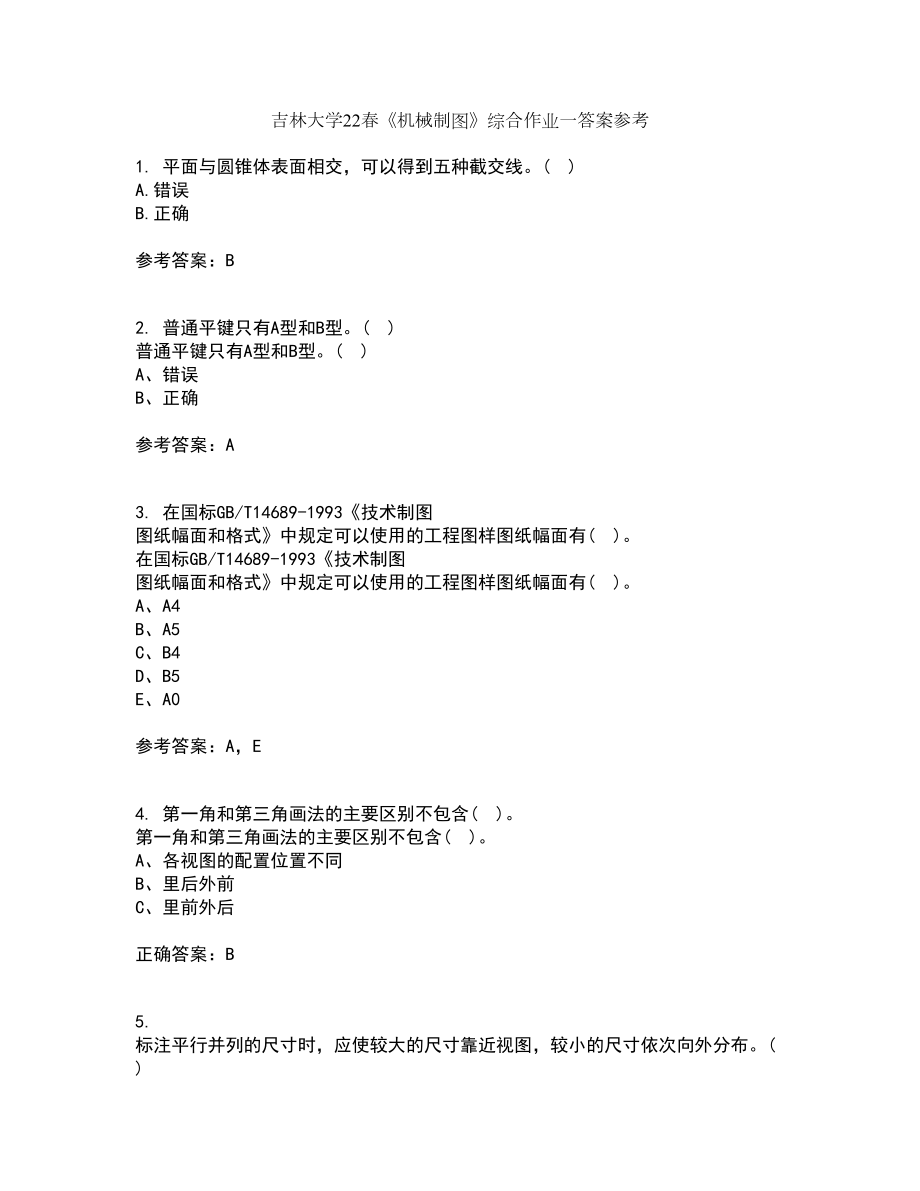

吉林大学22春《机械制图》综合作业一答案参考1. 平面与圆锥体表面相交，可以得到五种截交线 )A.错误B.正确参考答案：B2. 普通平键只有A型和B型 )普通平键只有A型和B型 )A、错误B、正确参考答案：A3. 在国标GB/T14689-1993《技术制图 图纸幅面和格式》中规定可以使用的工程图样图纸幅面有( )在国标GB/T14689-1993《技术制图 图纸幅面和格式》中规定可以使用的工程图样图纸幅面有( )A、A4B、A5C、B4D、B5E、A0参考答案：A，E4. 第一角和第三角画法的主要区别不包含( )第一角和第三角画法的主要区别不包含( )A、各视图的配置位置不同B、里后外前C、里前外后正确答案：B5. 标注平行并列的尺寸时，应使较大的尺寸靠近视图，较小的尺寸依次向外分布 )A.错误B.正确参考答案：A6. 相交两直线的三组同面投影必定相交 )相交两直线的三组同面投影必定相交 )A、错误B、正确参考答案：B7. ф30H8/f7的含义是基本尺寸为ф30的( )ф30H8/f7的含义是基本尺寸为ф30的( )A、基孔制间隙配合B、基轴制间隙配合C、基孔制过盈配合正确答案：A8. 局部视图可按以下哪种视图配置?( )A.斜视图B.向视图C.基本视图D.剖视图参考答案：BC9. 装配图中有些需要用文字在技术要求中说明如( )。
装配图中有些需要用文字在技术要求中说明如( )A、装配体的功能、性能、安装、使用及维护要求B、装配体的制造、检验和使用的方法和要求C、装配体对润滑和密封等要求D、零部件之间的相对位置参考答案：A，B，C10. 标注尺寸的三要素是尺寸数字、尺寸界线和箭头 )A.错误B.正确参考答案：A11. 实际尺寸减其基本尺寸所得的代数差是公差( )实际尺寸减其基本尺寸所得的代数差是公差( )A、错误B、正确正确答案：A12. 圆锥面的各面投影都没有积聚性( )圆锥面的各面投影都没有积聚性( )A、错误B、正确正确答案：B13. 相贯线是相互贯穿的两个基本体表面的共有线，它一定是封闭的空间曲线 )A.错误B.正确参考答案：A14. 与轴测轴平行的线段，必须按该轴的轴向伸缩系数进行度量 )A.错误B.正确参考答案：B15. 当按看标题栏的方向看图时，标题栏的长边一律水平放置 )A.错误B.正确参考答案：A16. 一般用细点划线表示需进行表面热处理的机件表面( )一般用细点划线表示需进行表面热处理的机件表面( )A、错误B、正确正确答案：A17. 斜视图旋转配置后标注时，表示该视图名称的字母应靠近旋转符号的箭头端。
)A.错误B.正确参考答案：B18. 已知直齿圆柱齿轮的齿数Z=60，模数m=3，其分度圆直径是( )已知直齿圆柱齿轮的齿数Z=60，模数m=3，其分度圆直径是( )A、φ180B、φ186C、φ174参考答案：A19. A1幅面的图框尺寸594*814 )A1幅面的图框尺寸594*814 )A、错误B、正确参考答案：A20. 直齿圆柱齿轮的设计、计算和制造的基准圆是节圆 )直齿圆柱齿轮的设计、计算和制造的基准圆是节圆 )A、错误B、正确参考答案：A21. 基本体按其表面形成特点分为平面和曲面两类 )基本体按其表面形成特点分为平面和曲面两类 )A、错误B、正确参考答案：A22. 平面与圆球体相交，其截交线是( )平面与圆球体相交，其截交线是( )A、圆B、直线C、椭圆参考答案：A23. 零件图上的重要尺寸，应从基准直接标注辅助基准和主要基准间要标注联系尺寸 )A.错误B.正确参考答案：A24. 图样中的尺寸，以( )为单位时，不需标注计量单位的代号或名称图样中的尺寸，以( )为单位时，不需标注计量单位的代号或名称A.毫米B.厘米C.分米D.米参考答案：A25. 尺寸标注的三种形式不包含( )。
尺寸标注的三种形式不包含( )A、链状式B、坐标式C、综合式D、环状式参考答案：D26. 管螺纹标记中的尺寸代号(如3/4)，是指管螺纹的大径的基本尺寸 )A.错误B.正确参考答案：A27. 在画外螺纹时，一般将小径画成大径的0.85倍( )在画外螺纹时，一般将小径画成大径的0.85倍( )A、错误B、正确正确答案：B28. 读零件图的方法和步骤概括了解零件的名称、材料、数量、作用及它们之间的装配关系，了解技术要求，分析尺寸，分析视图，想象形状( )读零件图的方法和步骤概括了解零件的名称、材料、数量、作用及它们之间的装配关系，了解技术要求，分析尺寸，分析视图，想象形状( )A、错误B、正确正确答案：A29. 左旋弹簧( )左旋弹簧( )A、注不注均可B、不用注出C、注出左字正确答案：C30. 读零件图的方法和步骤概括了解零件的名称、材料、数量、作用及它们之间的装配关系，了解技术要求，分析尺寸，分析视图，想象形状 )读零件图的方法和步骤概括了解零件的名称、材料、数量、作用及它们之间的装配关系，了解技术要求，分析尺寸，分析视图，想象形状 )A、错误B、正确参考答案：A31. 确定图形中各结构要素位置的尺寸称为定位尺寸。
)A.错误B.正确参考答案：B32. 垂直于V面的直线，称其为( )垂直于V面的直线，称其为( )A、铅垂线B、侧垂线C、正垂线正确答案：C33. 运动速度高、单位压力大的摩擦表面，比运动速度低、单位压力小的摩擦表面Ra值( )运动速度高、单位压力大的摩擦表面，比运动速度低、单位压力小的摩擦表面Ra值( )A、小B、相等C、大参考答案：A34. 有轴向运动，应适当增大( )有轴向运动，应适当增大( )A、J过盈B、间隙C、过渡正确答案：B35. 机械制图国家标准规定汉字应该书写成( )机械制图国家标准规定汉字应该书写成( )A、草体B、长仿宋体C、楷体参考答案：B36. 一般用细点划线表示需进行表面热处理的机件表面 )一般用细点划线表示需进行表面热处理的机件表面 )A、错误B、正确参考答案：A37. 斜视图一般只表达倾斜结构的局部形状，其余部分也必须全部画出 )斜视图一般只表达倾斜结构的局部形状，其余部分也必须全部画出 )A、错误B、正确参考答案：A38. 徒手绘图的基本要求是( )徒手绘图的基本要求是( )A、轻B、好C、快D、细E、准参考答案：B，C，E39. 一直母线沿着一曲导线运动且始终平行某一固定方向而形成的曲面称为( )。
一直母线沿着一曲导线运动且始终平行某一固定方向而形成的曲面称为( )A、立面B、平面C、柱面参考答案：C40. 组合体视图绘制的步骤为选择主视图，形体分析，画图，确定比例，选择图幅 )组合体视图绘制的步骤为选择主视图，形体分析，画图，确定比例，选择图幅 )A、错误B、正确参考答案：A41. 国家标准把公差等级分为( )国家标准把公差等级分为( )A、17级B、18级C、20级参考答案：C42. 尺寸公差指的是( )尺寸公差指的是( )A.允许的尺寸变动量B.加工时产生的尺寸误差C.加工时出现的尺寸偏差D.尺寸的极限大小参考答案：A43. 半剖视图中，外形视图和剖视图的分界线应是( )半剖视图中，外形视图和剖视图的分界线应是( )A、点划线B、实线C、虚线参考答案：A44. 根据零件结构形状的特点和用途，大致可分为( )根据零件结构形状的特点和用途，大致可分为( )A、轴套类B、轮盘类C、叉架类D、箱体类E、板架类正确答案：A,B,C,D45. 当剖视图的主要轮廓线与水平线成45度时其剖面线应画成与水平线成( )当剖视图的主要轮廓线与水平线成45度时其剖面线应画成与水平线成( )。
A、45度B、135度C、30度D、60度E、50度参考答案：C，D46. 同一种产品的图样只能采用一种图框格式 )A.错误B.正确参考答案：B47. 为方便作图，绘制正等轴测图时的轴向伸缩系数采用简化伸缩系数 )A.错误B.正确参考答案：B48. 标注角度时，尺寸线应画成圆弧，其圆心是该角的顶点 )A.错误B.正确参考答案：B49. 凡是比一般公差大的公差，图形中均不需注出公差 )A.错误B.正确参考答案：A50. 装配图中的零、部件序号编写时应按水平或垂直方向排列整齐 )装配图中的零、部件序号编写时应按水平或垂直方向排列整齐 )A、错误B、正确参考答案：B51. 正等轴测投影的轴间角均为120° )A.错误B.正确参考答案：B52. 常见的组合基准不包括( )常见的组合基准不包括( )A、公共端面B、公共轴线C、公共中心平面参考答案：A53. 用轴测图表示物体时，只能用来表示物体的形状，不能准确表示物体的大小 )A.错误B.正确参考答案：B54. 已知点A(12，5，8)，与点A对称于V面的点B的坐标值是(12，5，-8) )已知点A(12，5，8)，与点A对称于V面的点B的坐标值是(12，5，-8)。
)A、错误B、正确参考答案：A55. 下列哪个不是尺寸基准( )下列哪个不是尺寸基准( )A、制造基准B、设计基准C、工艺基准正确答案：A56. 向视图不可以自由配置 )向视图不可以自由配置 )A、错误B、正确参考答案：A57. 截平面和圆锥体轴线的相对位置不同，会产生的截交线有( )截平面和圆锥体轴线的相对位置不同，会产生的截交线有( )A、两直线B、椭圆C、圆D、双曲线E、抛物线正确答案：A,B,C,D,E58. 在不致引起误解时，图形中的相贯线可以简化，例如用圆弧线或直线代替非圆弧曲线，也可以采用模糊画法表示相贯线 )A.错误B.正确参考答案：B59. 根据一个视图不能唯一确定组合体的形状 )根据一个视图不能唯一确定组合体的形状 )A、错误B、正确参考答案：B60. 正轴测图中两个轴向伸缩系数相等时，称为( )正轴测图中两个轴向伸缩系数相等时，称为( )A、正等轴测图B、正二轴测图C、正三轴测图正确答案：B。
