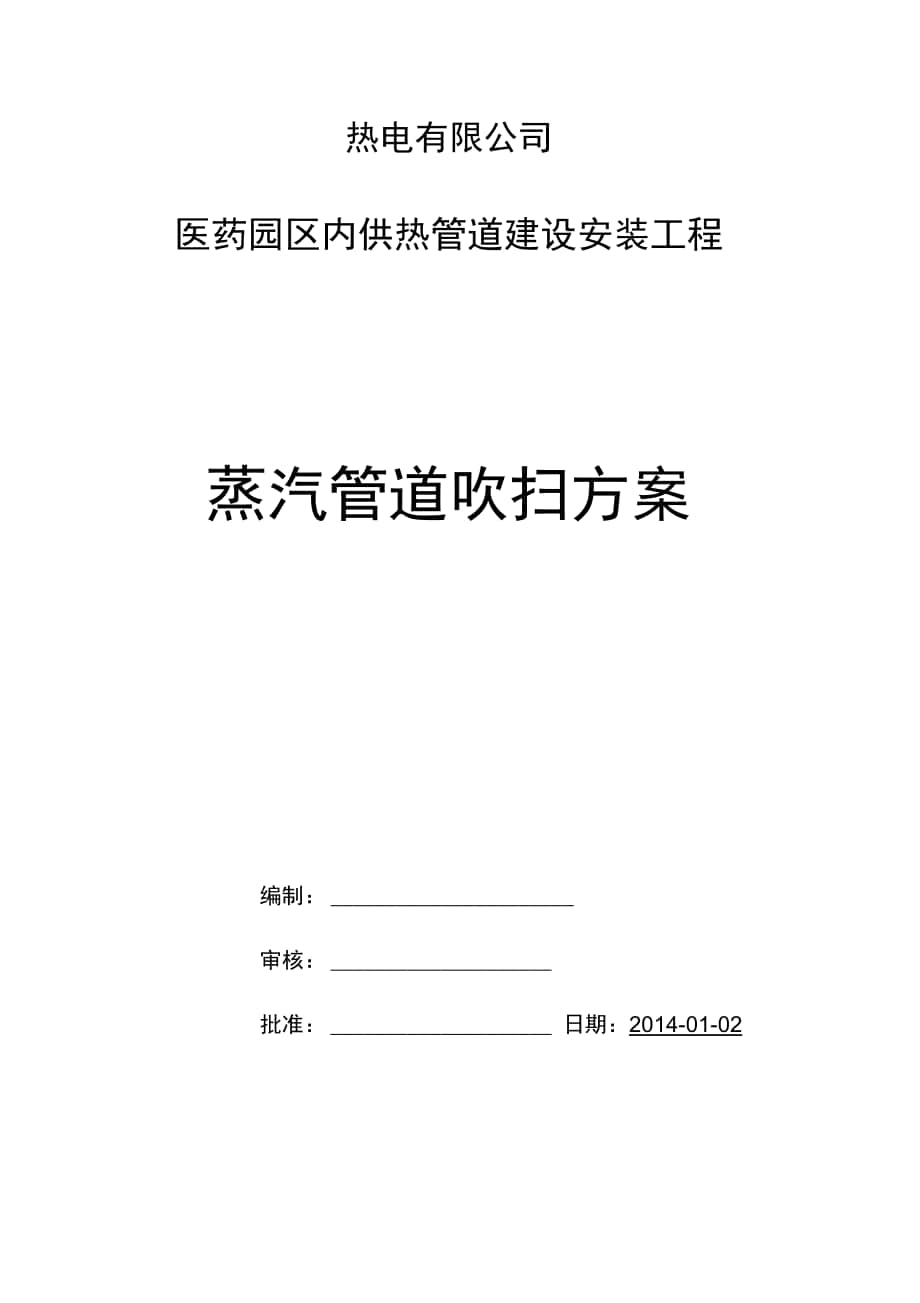

热电有限公司医药园区内供热管道建设安装工程蒸汽管道吹扫方案编制： 审核： 批准： 日期：2014-01-02目录-、 工程概况 2二、 蒸汽吹扫的目的和范围 2三、 蒸汽吹扫应具备的条件 2四、 蒸汽吹扫原则及要求 3五、 蒸汽吹扫合格的标准 4六、 吹扫程序 4七、 蒸汽吹扫安全注意事项 5八、 施工工具 6九、 安装单位人员组织 7工程概况本工程自医药园区外热电供热预留口接出一根DN100的蒸汽管线，沿 生物医药园区内绿化带由东向西布置，终点为厦门海沧生物医药园区内1 3 栋厂房全线预留柒个DN50勺管位二 蒸汽吹扫的目的和范围1 、吹扫目的 蒸汽管线及进设备的蒸汽管线第一次投入使用之前必须进行吹扫，以 清除管道内的杂质，否则蒸汽运行后，锈皮、焊渣、灰物等杂质的存在将 影响蒸汽品质，并随蒸汽带到各设备，造成阀门堵塞及阀门密封面损坏， 影响系统工况正常运行2、吹扫范围 热电有限公司生物医药园区内供热管道建设安装工程项目的蒸汽管 道起点从园区外热电供热蒸汽管网预留口，终点为生物医药园区13栋旁 全长约720米，全部规格为①108*4、20# GB/T30873-200无缝钢管三、蒸汽吹扫应具备的条件1 、蒸汽管道的焊口按比例无损检测合格。
支架验收合格、管道水压试 验合格、保温验收合格、管内积水排净2、 供汽管线具备提供压力为1.0Mpa,温度为250C的合格蒸汽3、 已按要求预留吹扫口，吹扫口设在生物医药园内13栋处闸阀后，临 时管道安装完毕，临时管道为：规格①108*4、20# GB/T3087-2008无缝钢 管，吹扫口安装4Mpa压力表一个，临时管的安装质量（包括固定和支架） 符合有关规定4、 吹扫蒸汽管道上的排空阀门全部已关闭，疏水器前的阀门已关闭、 疏水装置旁通阀门已打开，仪表已拆除并用堵头堵上仪表孔5、吹扫用蒸汽运行稳定，保证吹扫用汽量6、 靶片（厚5mm宽21.8mm长353mr的铝皮）、靶架已准备齐全7、 参加吹扫的人员已安排好并且分工明确（见人员安排表），劳动保护 用品已下发至吹扫人员并按规定佩戴8、 吹扫方案已获批准，吹扫人员已学习并掌握了本吹扫方案四、蒸汽吹扫原则及要求1 、所有滑动、导向支架做好原始记录、标点，暧管时膨胀情况做好记录，观察固定支架情况并做好记录2、 吹扫按先主管后支管的顺序进行吹扫人员负责对管线进行暧管和 检查3、 蒸汽吹扫前应先打开全部疏水装置旁管路阀门，关闭疏水器前的阀 门，稍开蒸汽，对蒸汽管线进行暧管，防止水击，直到疏水装置排 出蒸汽时关闭疏水装置旁路阀门。
吹扫人员随时检查管道的热膨胀 情况、补偿器、支架动作情况，并做好记录4、 临时管道设施必须按规范要求安装固定牢靠（蒸汽吹扫需安装临时 吹扫管道，临时吹扫管内径宜等于或大于被吹扫管道的内径，长度 应尽量短，以减少排汽阻力；临时管道管口应朝上倾斜 30度排空； 临时吹扫管应具有牢固的支撑，以承受排汽的反作用力）吹扫临 时管道及阀门要有保温，防止烫伤5、 吹扫过程中必须保证安全规范操作6、 吹扫口在多次吹扫后，连续三次肉眼看不到有杂质吹出时可安排打 靶，对打靶结果由监理和业主共同负责确认7、靶板制作：选用S=5mn铝板按规范要求制作，宽度为吹扫管径的10%长度大于吹扫管径约装设方向垂直于汽流冲击的方向，排 放管线及其它临时管线应考虑热应力和后座力8管网吹扫工作应在生产准备指挥部的统一指挥下进行；各单位、各 部门必须统一协作，全力配合；吹扫过程中一切指令以总指挥发出 的为准，如有异常情况及时通知总指挥协调处理五、蒸汽吹扫合格的标准序号检验项目质量标准1打靶次数不少于3次2打靶持续时间每次吹扫15min （两次吹扫均应合格）3靶板上痕迹大小①0.6mm以下4靶板上痕迹深度小于0.5mm5痕迹点数1个/平方厘米六、吹扫程序吹扫按暧管 吹扫 *降温 *暧管 *吹扫 k降温的方法重复进行吹扫吹扫流程：界区蒸汽 ► 蒸汽管道 *吹扫口 靶板 *临时放空吹扫步骤：6.1、吹扫出口阀门稍开一点，通知操作人员缓慢打开纸业管道1082支 墩处的闸阀进行暧管。
升温速度控制在v 5°C/min、升压速率控制 在0.05〜0.IMPa/mir,检查管道的热膨胀情况、补偿器、支架动作情况，确认各点检查无异常后，再稍开大一点连接管道处的阀门，进一步暧管，并沿管线逐个检查疏水点，待疏水器装置冷凝水排净后逐渐关闭疏水器装置旁通阀、排污阀第一暧管时间要适当长一 些，第二次暧管时间短一些6.2 、关闭吹扫出口阀门，通知操作人员再稍开大一点连接管道处的阀门，选待管网压力表指示蓄压压力为0.5MPa时，吹扫人员尽快全开吹 扫出口阀门进行吹扫，压力下降到OMPa后，吹扫人员关闭吹扫出 口阀门升压，准备再次吹扫；如此反复进行6.3、 正常吹扫蓄压，当压力达时，尽快全开吹扫出口阀门 进行吹扫，压力下降到oMPat，关闭阀门蓄压，往复吹扫，直至 吹扫合格6.4、 当肉眼看不到有铁锈和其他杂物从吹扫口飞出后，就在吹扫口安装铝板吹扫打靶，反复进行打靶直到吹扫合格6.5、 关闭连接管道处的阀门，降温降压（温度低于50C、压力为OMPa时）后拆除临时吹扫管，焊接盲板密封吹扫口，防止脏物进入管道七、蒸汽吹扫安全注意事项7.1、吹扫时，排放口前50m范围要悬挂警示标志并用警戒带隔离，且排放口必须在室外并朝上倾斜 3O 度排空；在吹扫时不许任何人进入警戒带内。
7.2、暧管和吹扫过程中，派专人负责巡视蒸汽管线；观察管道的热膨胀 情况、补偿器支架动作情况，有严重变形时立即停止暧管和吹扫， 以免引起重大事故7.3、蒸汽吹扫时，新阳热电厂运行部对供汽锅炉给水系统、汽包液位严 密监控，防止蒸汽带水或锅炉缺水7.4、吹扫过程中严禁出现管线超压、超温现象各吹扫操作人员严格执 行吹扫方案中的规定，认真观察吹扫口压力表指示，及时联系开启、 关闭吹扫阀7.5、吹扫人员保护用品应配备齐全，如高温手套、手电、耳塞、对讲机 2对等，并对吹扫情况及时做好记录7.6、园区外的进汽阀门由热电厂的操作人员进行操作，生物医药园内的 吹扫口阀门由施工方人员进行操作，监理和业主监督指导7.7 、安全员职责： 安装单位的安全员负责整条管线的安全工作，包括整条管线的巡视、 消缺、吹扫管线阀门操作及吹扫管线周围的安全等八、施工工具“F”板手4把；清扫用品若干；手套20副；活动板手、钢丝钳、螺丝刀等3套，5mn铝板1平方米九、安装单位人员组织为确保吹扫安全、有序进行，安装单位对人员及其职责安排如下:姓名职责备注负责全面工作负责现场巡检、现场安全工作负责JG1-JG2段管道的疏水装置和阀门操作、 数据记录、现场巡检、信息传递 负责该段现场巡检、现场安全工作负责JG21-JG3管道的疏水装置和阀门操作、 数据记录、现场巡检、信息传递 负责该段现场巡检、现场安全工作陈东胜黄友利负责生物医药园吹扫口阀门的操作、换靶工作谢成飞负责整个吹扫过程记录。
